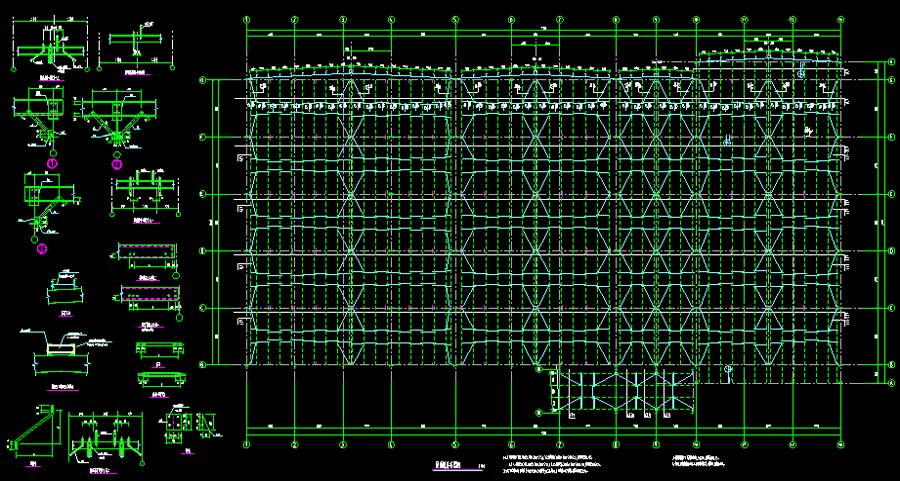

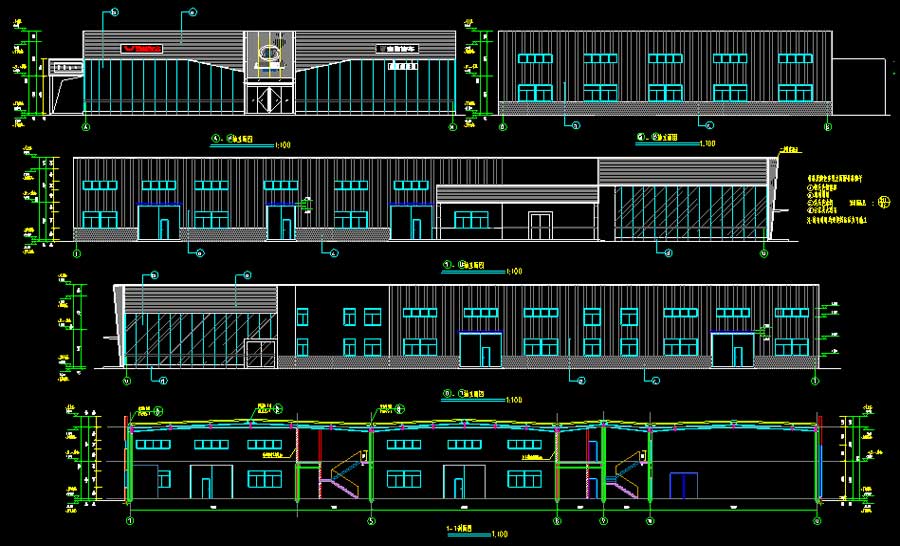

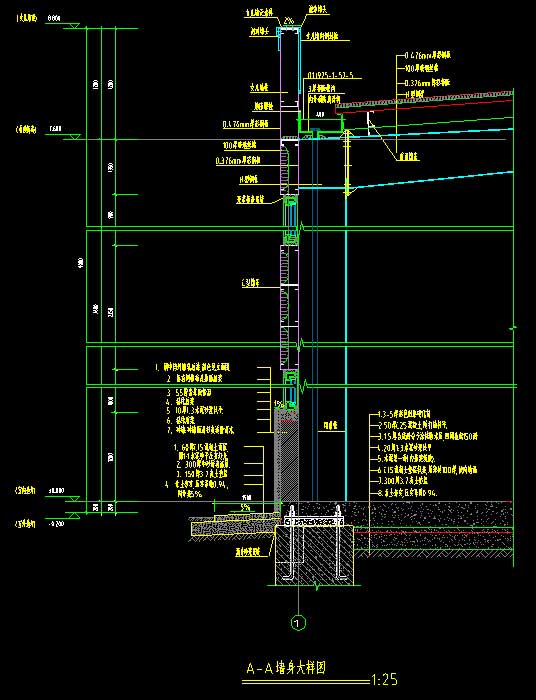

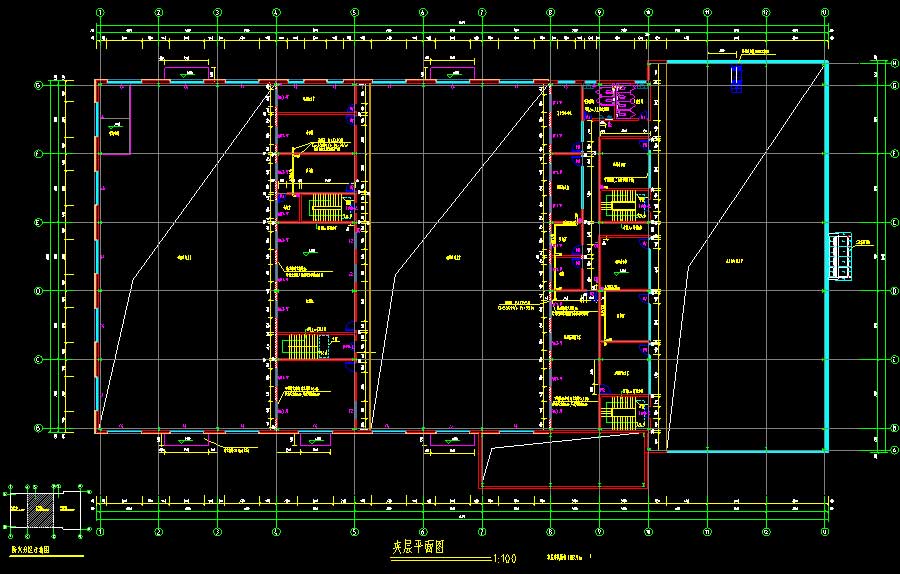

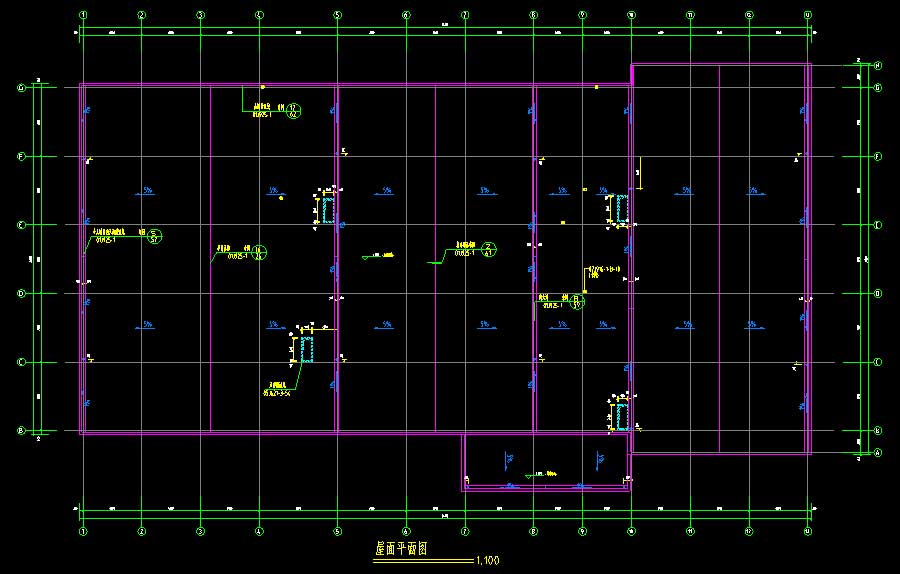

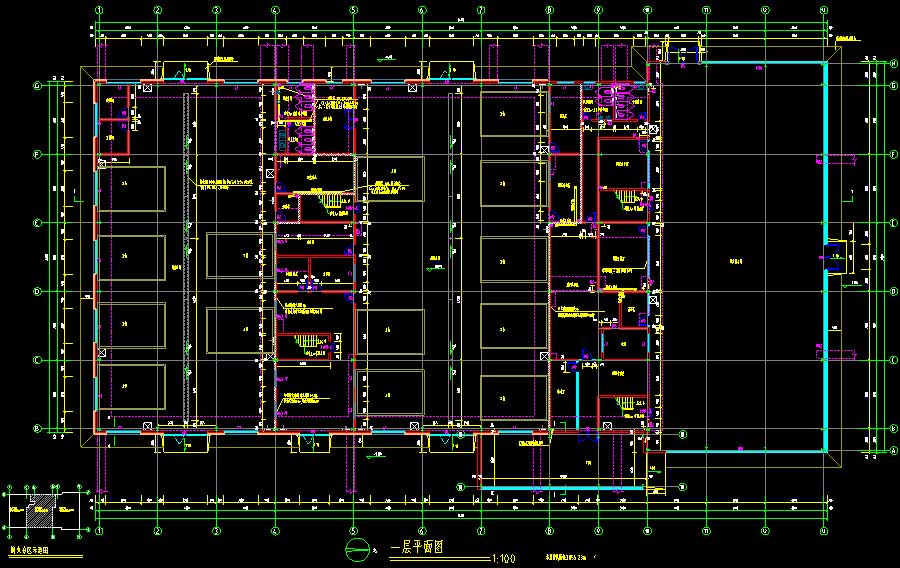

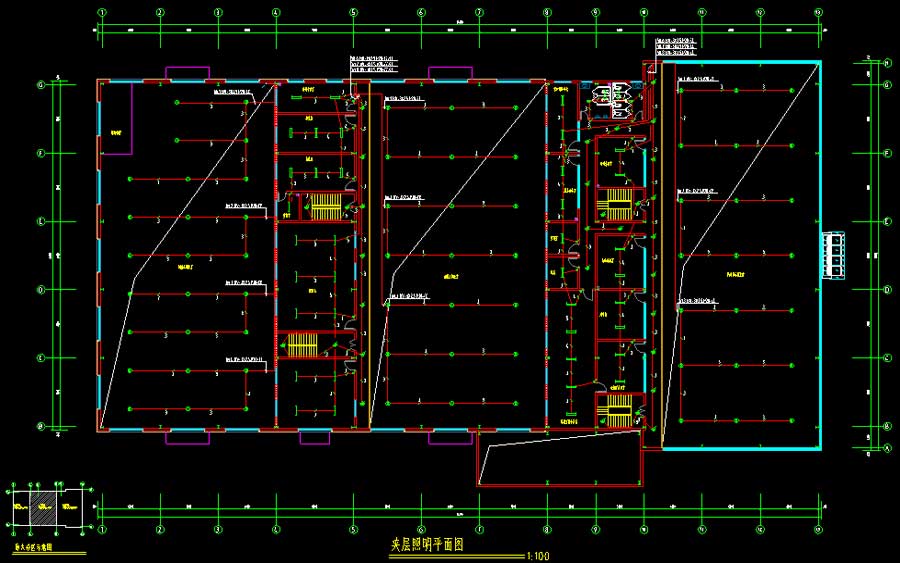

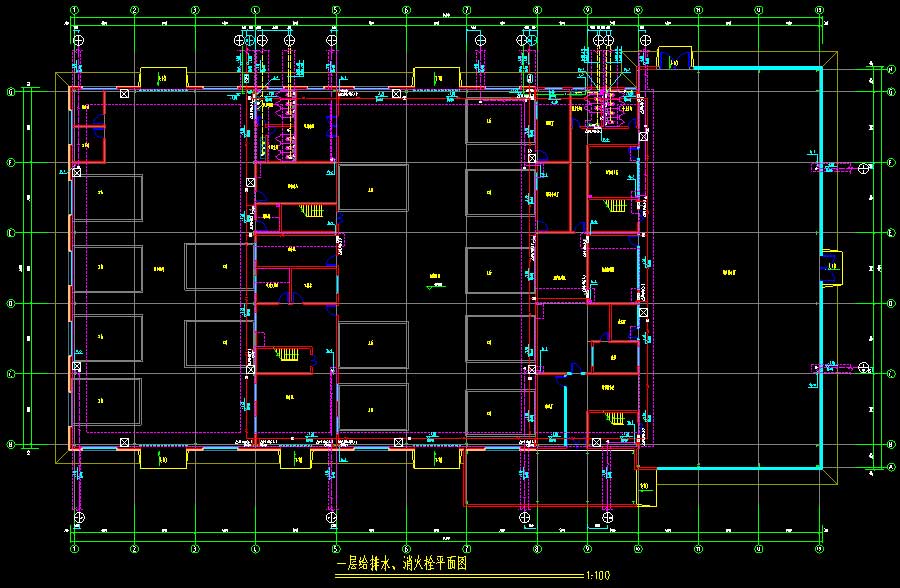

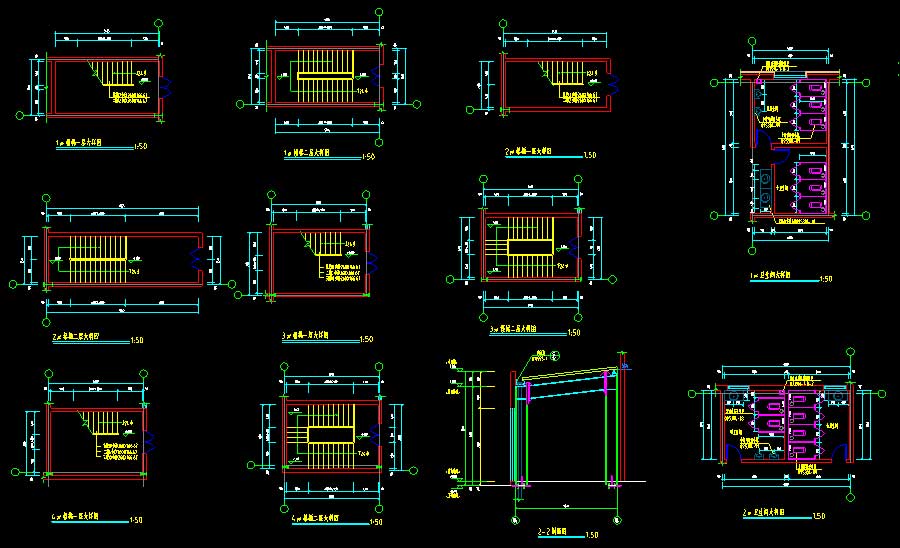

说明:该项目为某低层4S汽车店全专业施工图,抗震设防烈度为8度,主要结构形式为门刚结构,建筑高度为7.8米,地上层数1层(局部夹层),总建筑面积为3644.13平方米。图纸内容含:建筑说明,节能设计专篇,平面图,立面图,剖面图,楼梯大样图,卫生间大样图,墙身大样图,门窗表、门窗大样;给排水说明,给排水、消火栓平面图,屋面排水平面图,卫生间给、排水大样及轴测图,给水、排水、雨水系统轴测图,消火栓系统轴测图;结构说明,灰土挤密桩地基处理平面图,基础平面布置图,基础大样详图,柱脚螺栓平面布置图,结构布置图,屋面檩条布置图,柱撑布置图,中间夹层处结构布置图、板配筋图,檩条布置图,楼梯大样图;电气说明,配电系统图,干线及等电位联结平面图,照明平面图,应急照明及插座平面图,火灾报警平面图;暖通说明,系统轴测图,采暖干管平面图,采暖、通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:3644.13㎡地上层数:1层建筑高度:7.8m地下层数:高度类别:低层图纸深度:施工项目地址:宁夏设计时间:2014建筑风格:现代效果图:无
