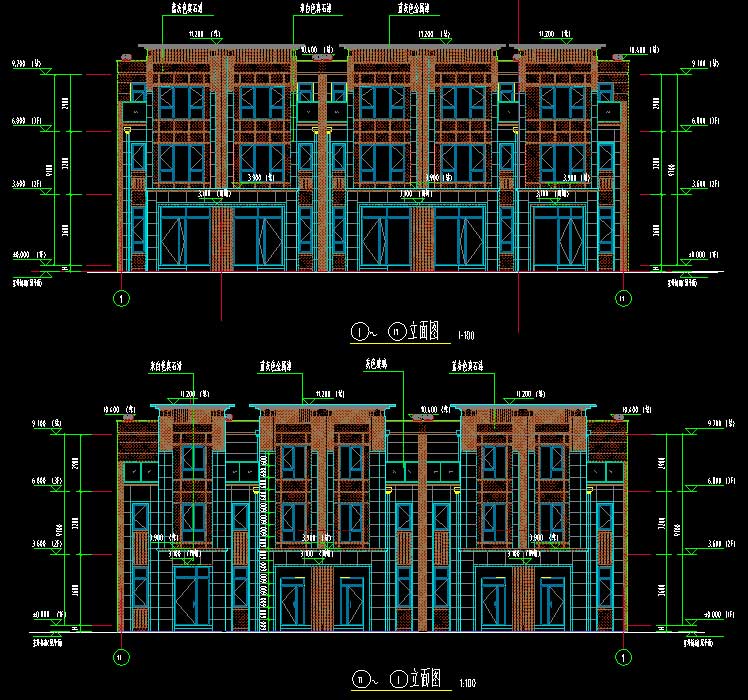

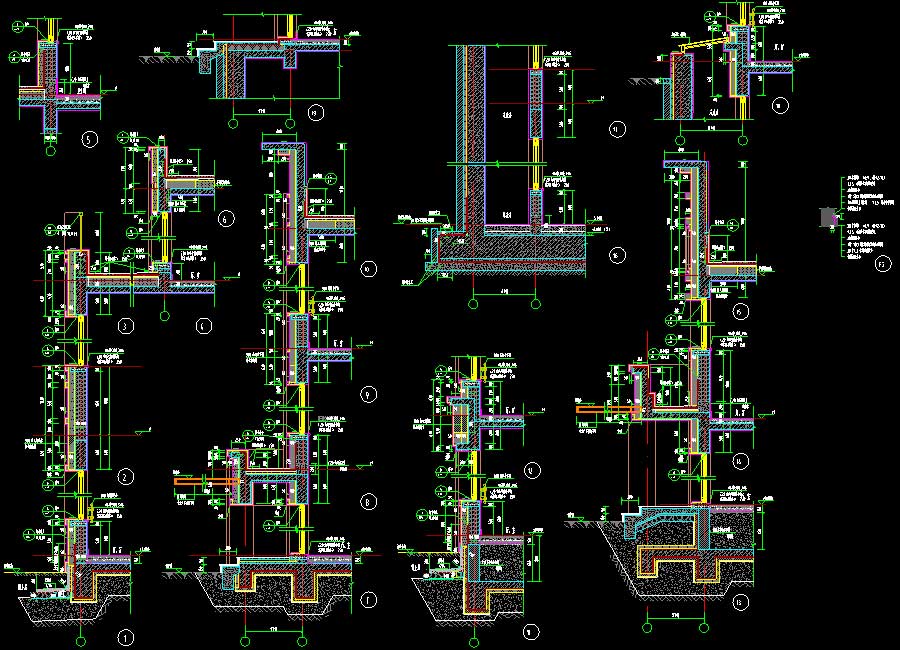

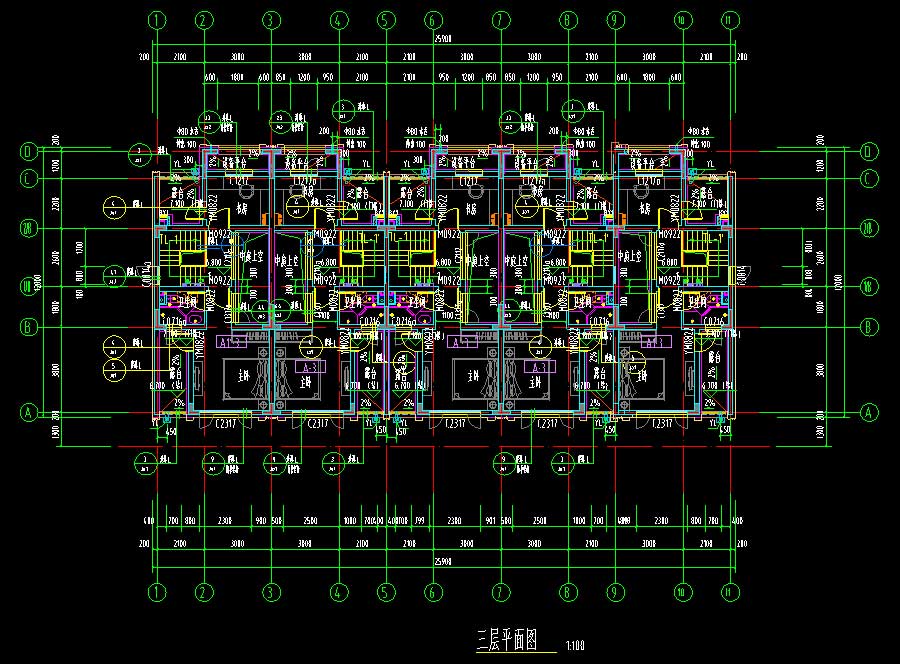

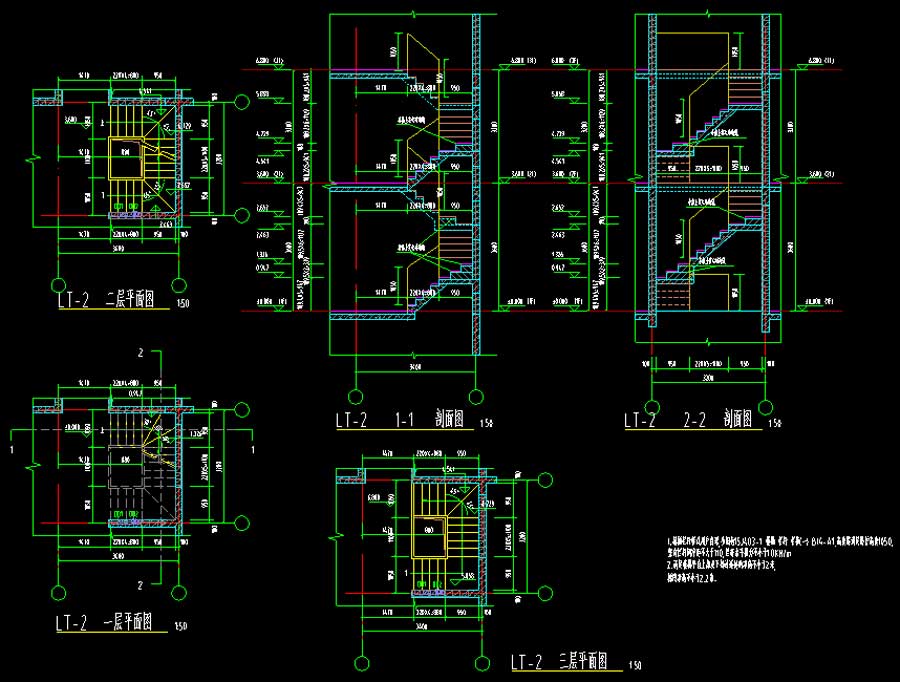

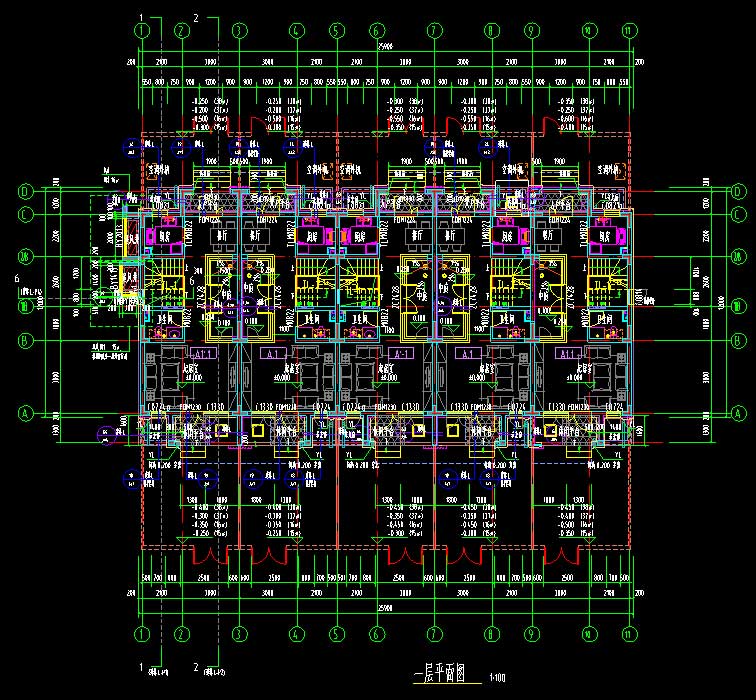

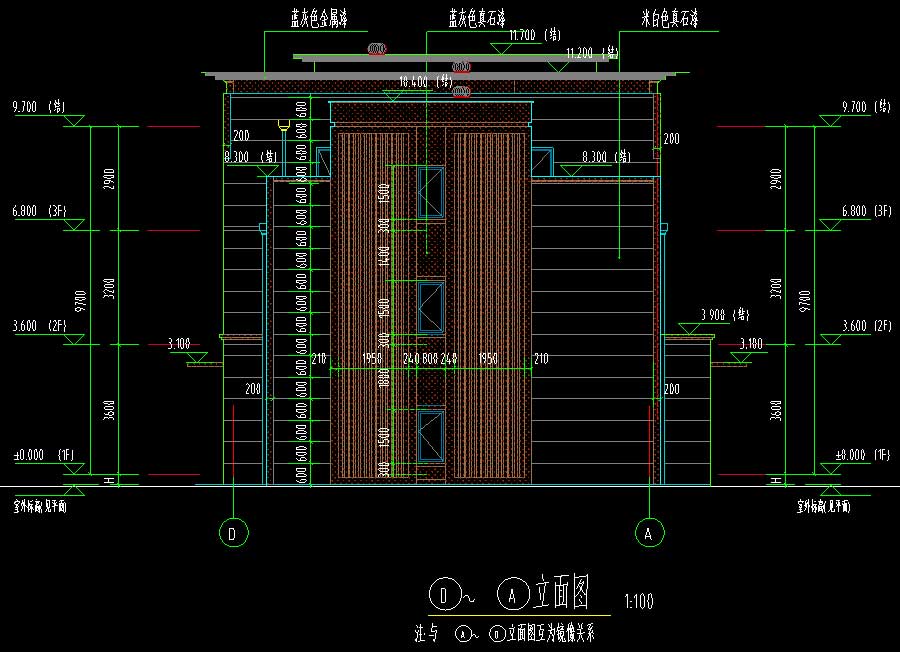

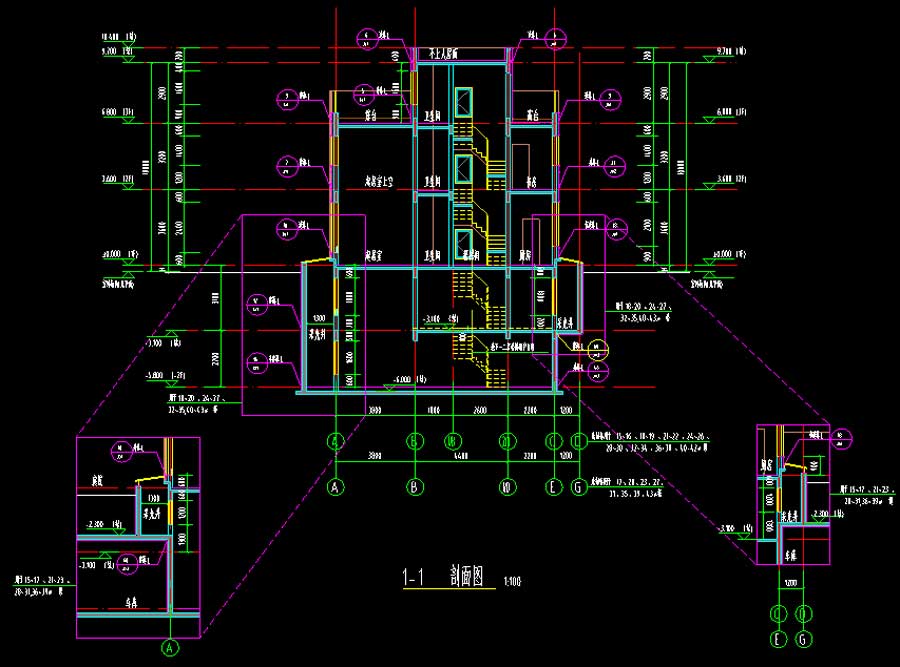

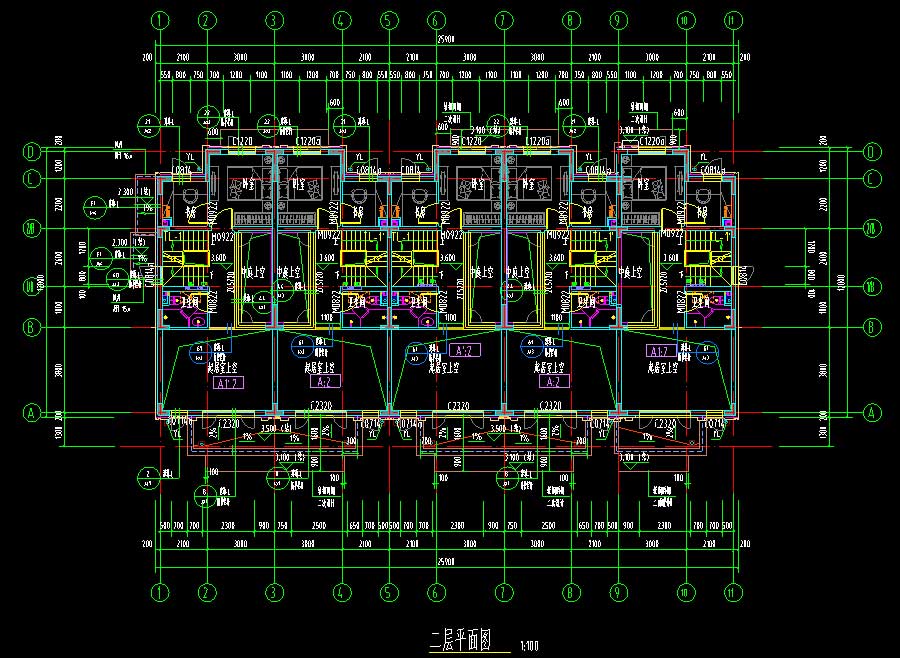

说明:该项目为某小区多栋住宅楼及别墅全专业施工图(含计算书),包括1~43#楼及地库。抗震设防烈度为7度,主要结构形式为框架、剪力墙、异形柱剪力墙结构。其中,1~3#楼地上层数均为28层,建筑高度均为83.4米;4~6#楼地上层数均为25层,建筑高度均为72.4米;7~43#楼地上层数均为3层,建筑高度均为9.9米。1~43#楼总建筑面积为98817.2平方米,地库总建筑面积为31446平方米,为地下1层。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,节点详图,楼梯放大图,户型平面放大图,门窗表及大样;给排水说明,地下一层车库顶板给排水管道平面图,给排水、消防平面图,屋面排水平面图,喷洒平面图,给水、消火栓系统图,喷洒原理图,排水、雨水系统图,管网综合图,户型大样图;结构说明,墙柱平法施工图,墙柱详图,梁平法施工图,板平法施工图,楼梯详图;电气说明,屋面防雷示意图,配电平面图,照明平面图,弱电平面图,消防电源监控系统图,火灾自动报警平面图,火灾自动报警系统图,公建配电系统图,公共负荷配电系统图,住宅配电系统图,弱电系统图,竖向配电系统图;暖通说明,管井大样图,采暖系统图,采暖平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:98817.2㎡地上层数:28,25,3层建筑高度:83.4,72.4,9.9m地下层数:1层高度类别:高层图纸深度:施工项目地址:辽宁省设计时间:2018建筑风格:现代效果图:无
