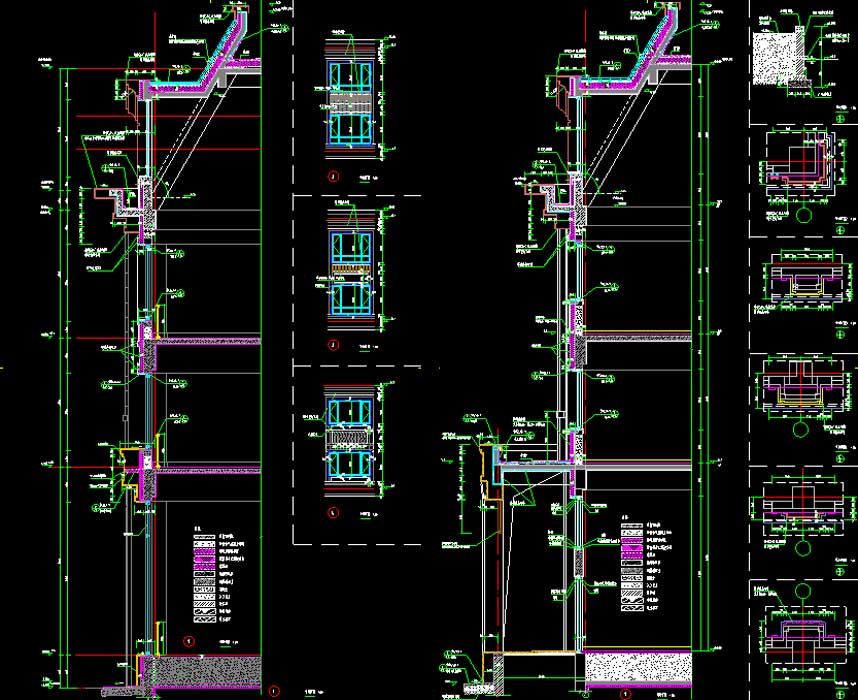

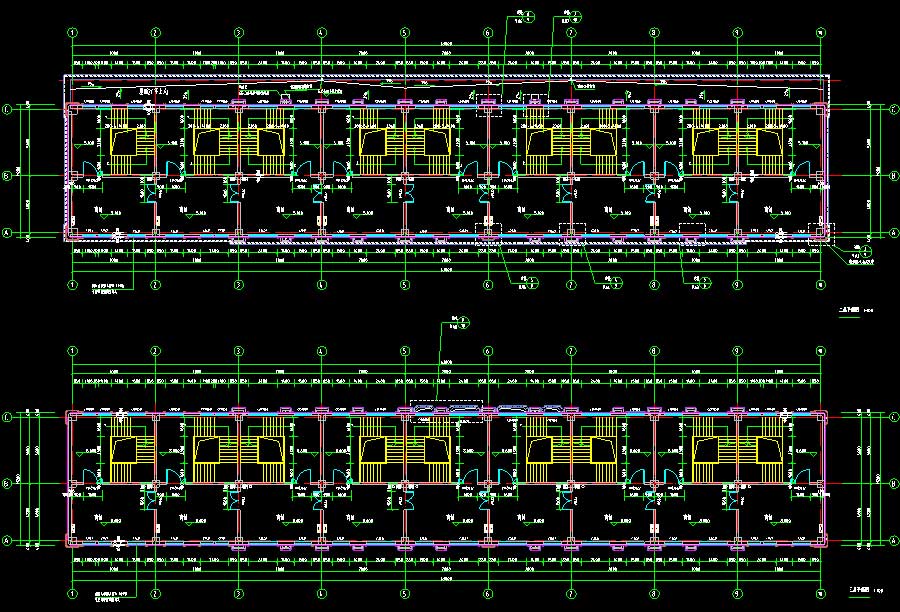

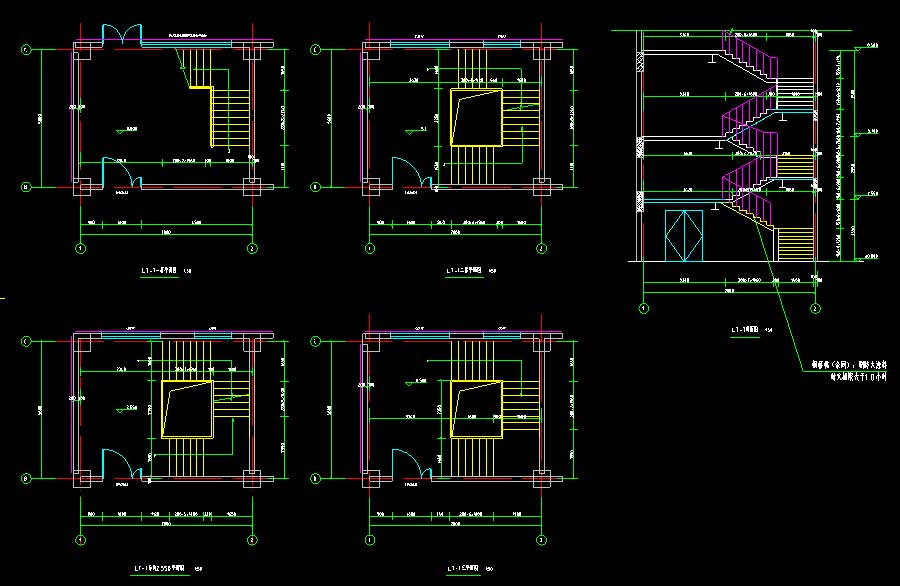

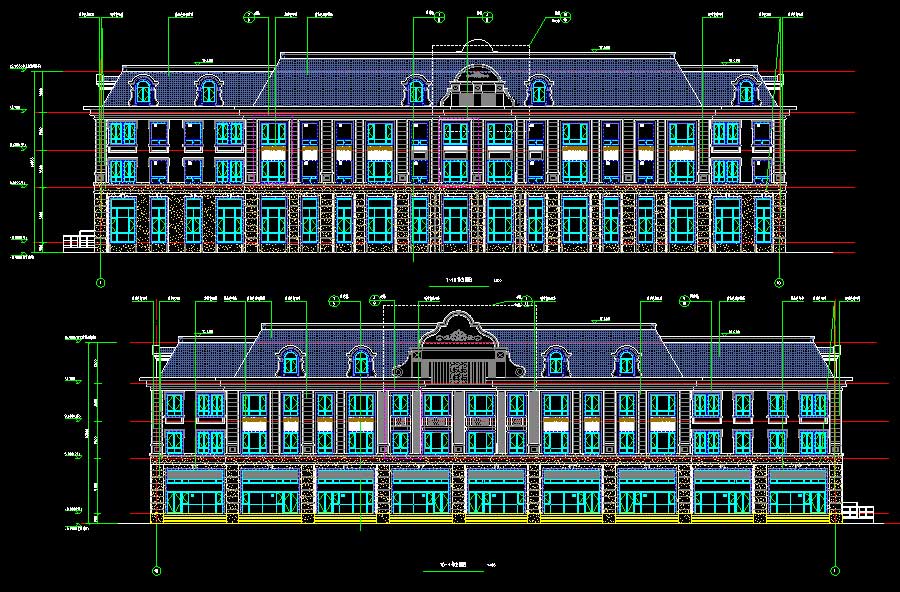

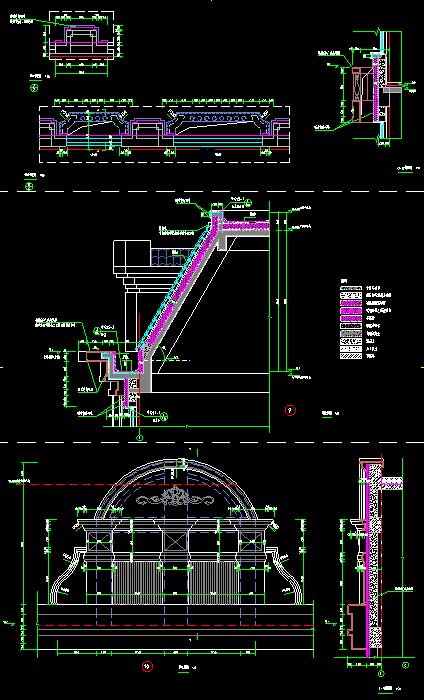

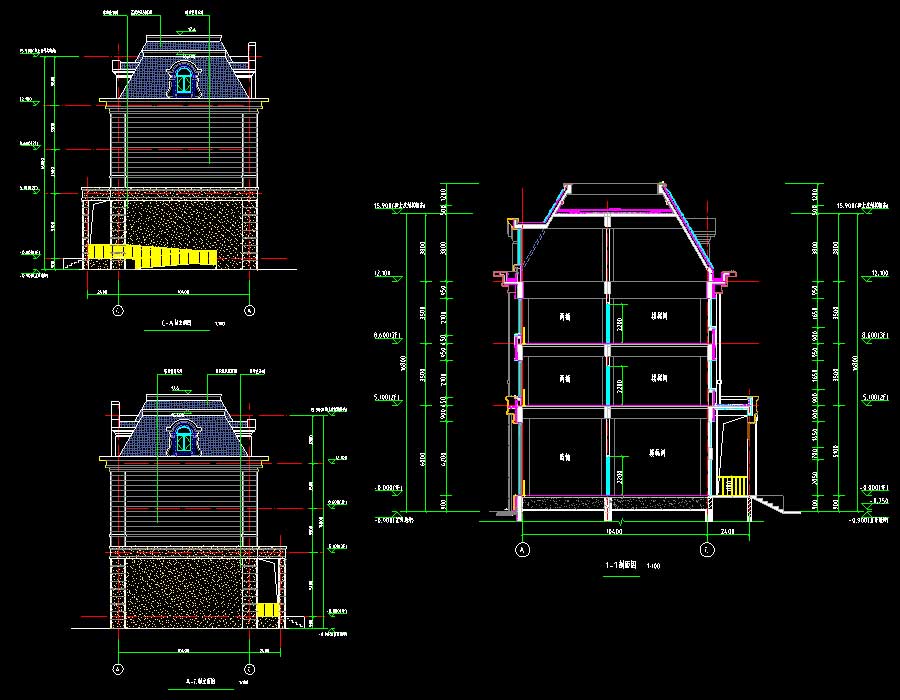

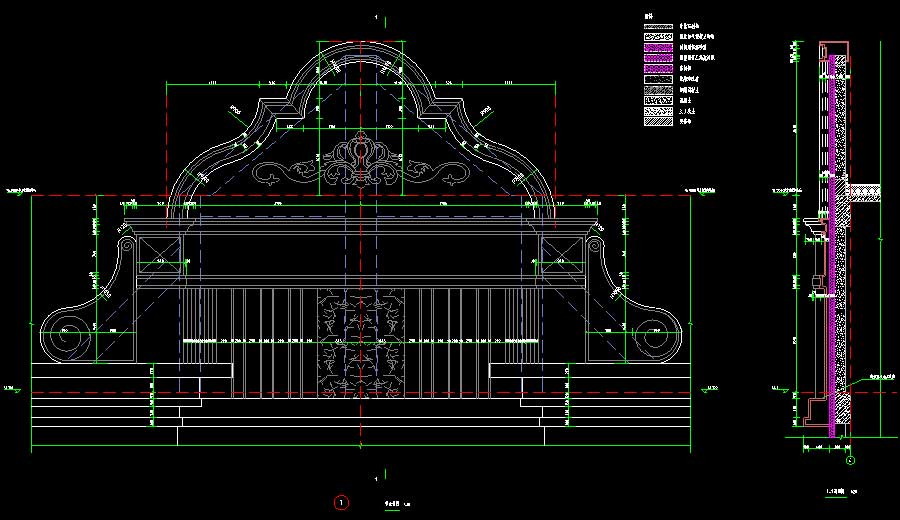

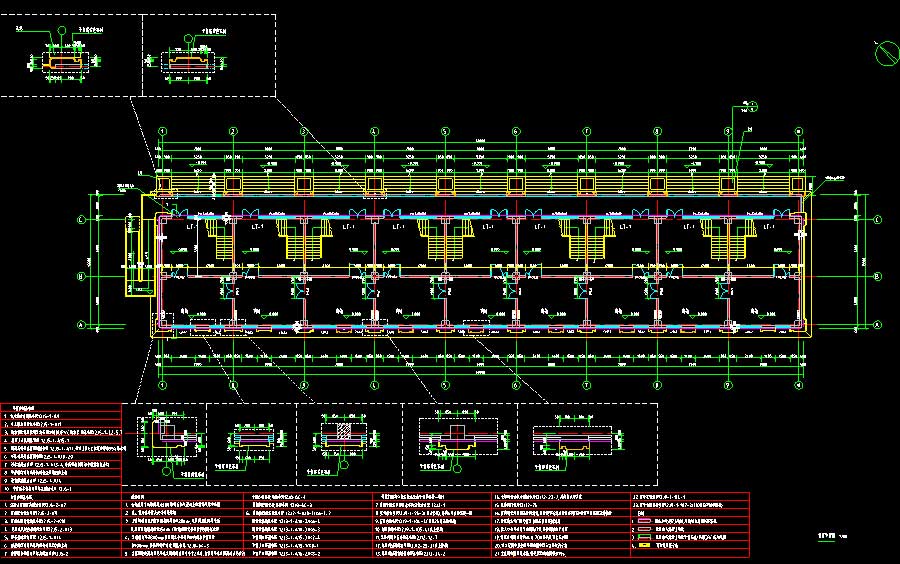

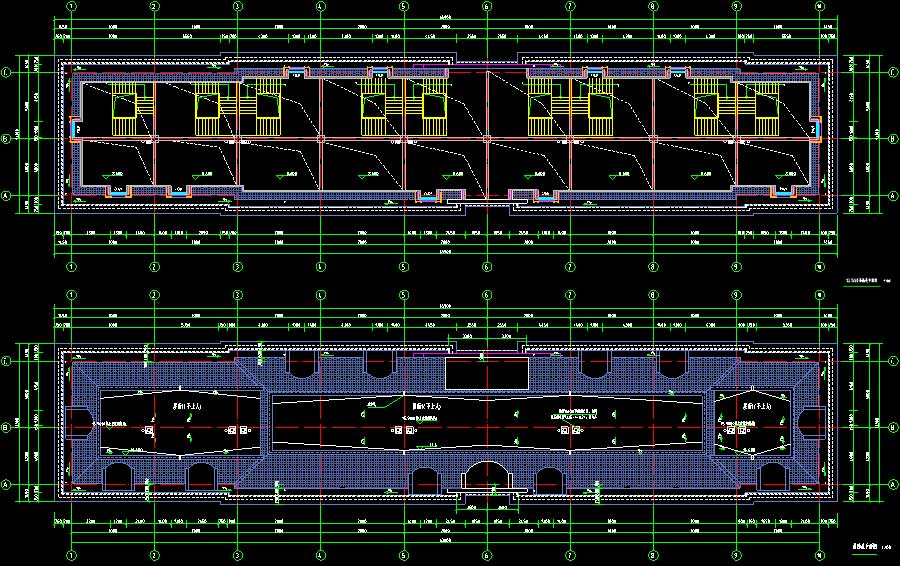

说明:该项目为某地多栋低层商业楼多专业施工图,包括3~5、9~11、14~16、22#楼。抗震设防烈度为8度,主要结构形式为框架结构。地上层数均为3层,5、9~11、14~16、22#地下层数均为1层,建筑高度为17.3~18.5米。图纸内容含:建筑说明,平面图,立面图,剖面图,门窗表及门窗详图,楼梯详图,外檐详图,节点详图;给排水说明,给排水消防平面图,喷淋平面图,给排水、消火栓系统轴测图;结构说明,桩位平面图,承台平面布置图,结构平面图,梁平面配筋图,柱平面布置图,基础底板配筋平面图,基础详图,框架柱平面布置图,防护密闭门门框墙配筋表及详图,楼梯详图;电气说明, 弱电系统图,配电系统图,配电干线平面图,弱电干线平面图,电气平面图,消火栓联动平面图,屋顶防雷平面图,基础接地平面图,火灾自动报警及消防联动施工说明,火灾自动报警系统图,防火门监控系统图,火灾自动报警及联动平面图等等。专业包括建筑、结构、给排水、电气。
建筑面积:地上层数:3层建筑高度:18.5,18.5,18.5,18.5,17.3,17.3,18.5,17.3,17.3,18.5m地下层数:1层高度类别:低层图纸深度:施工项目地址:天津市设计时间:2015建筑风格:现代效果图:无
