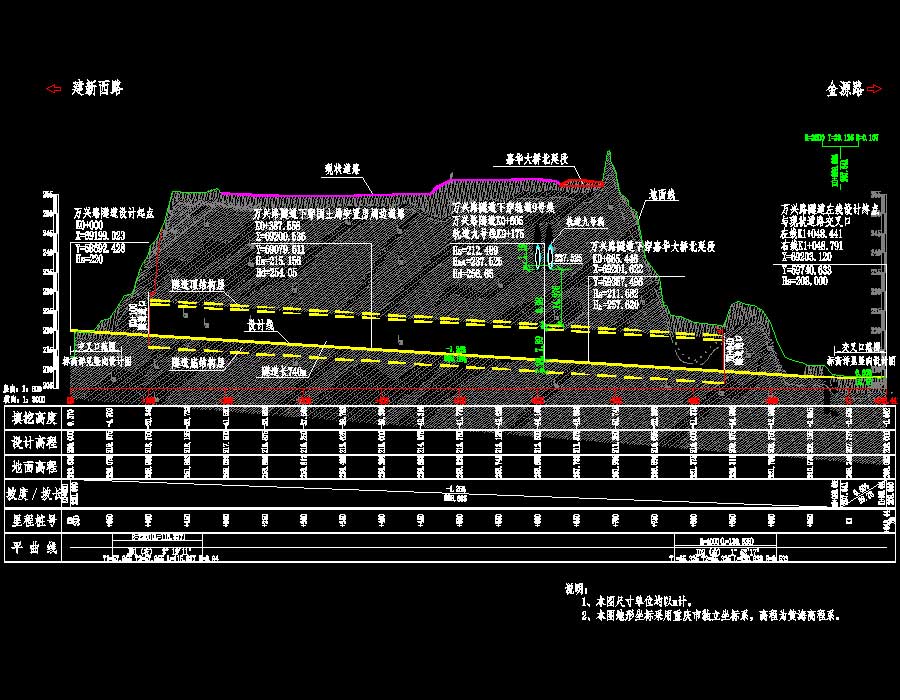

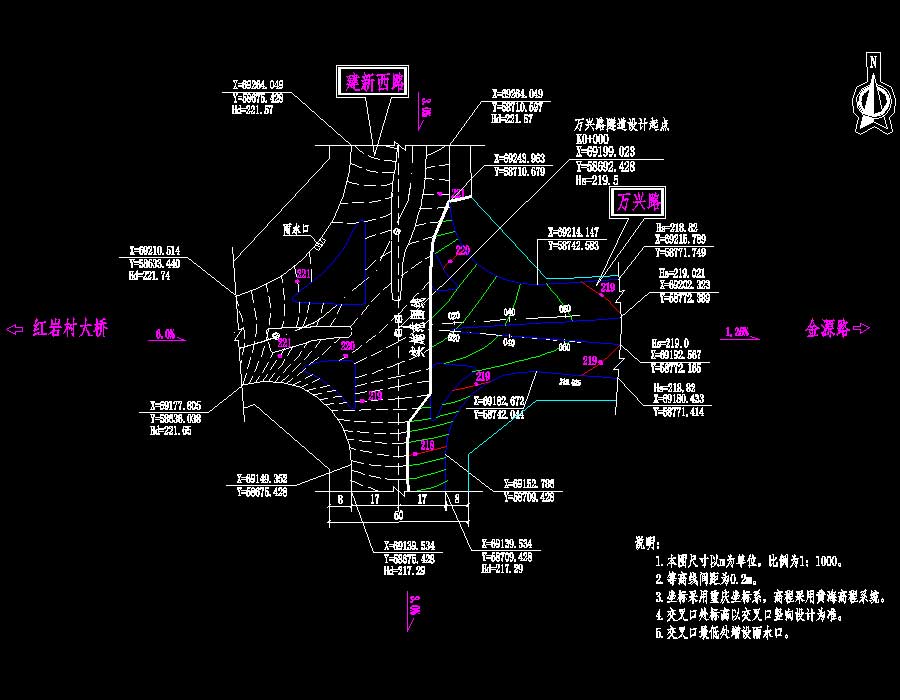

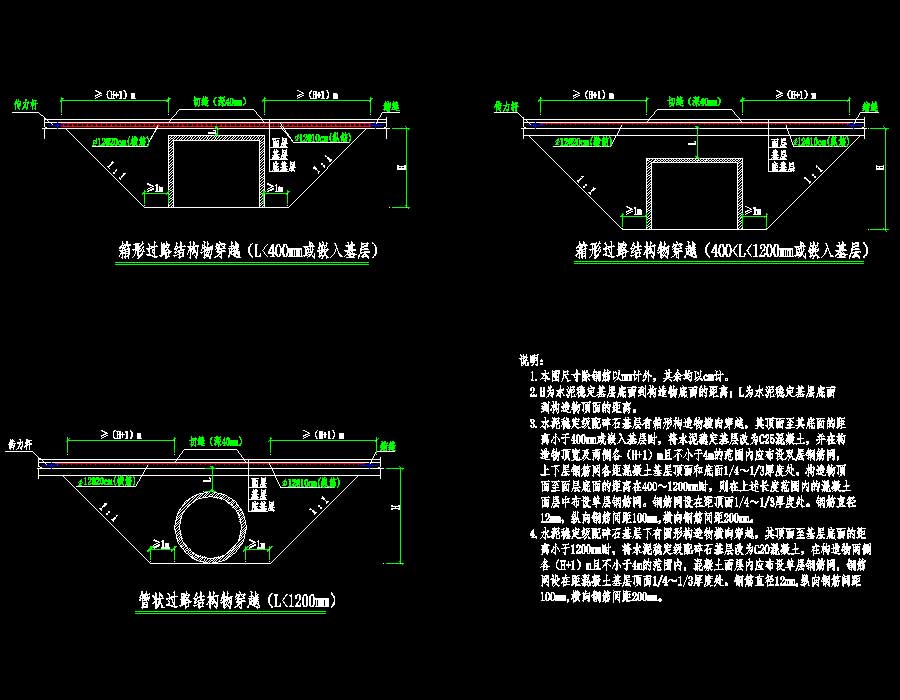

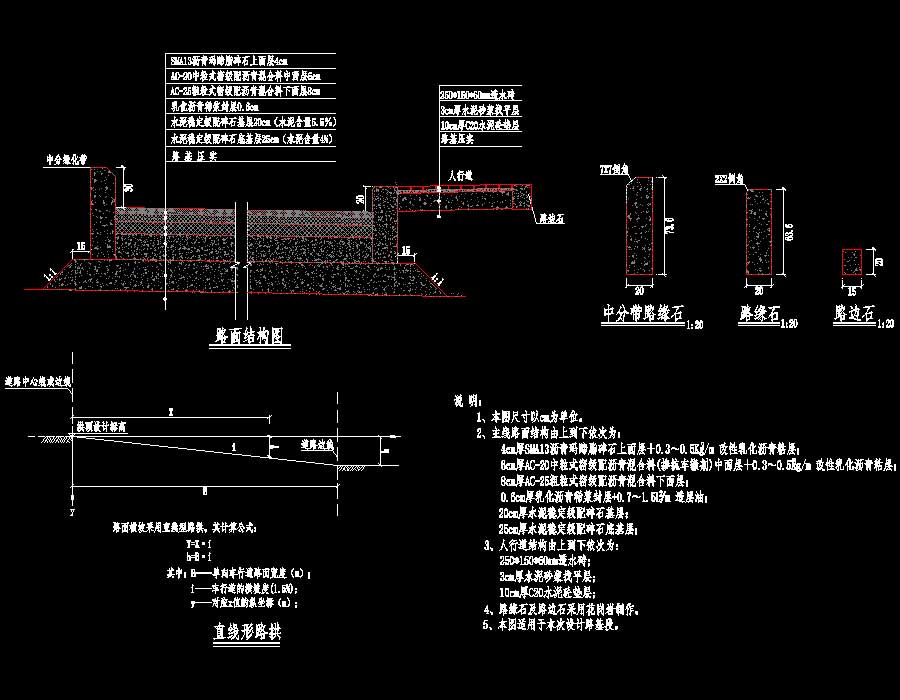

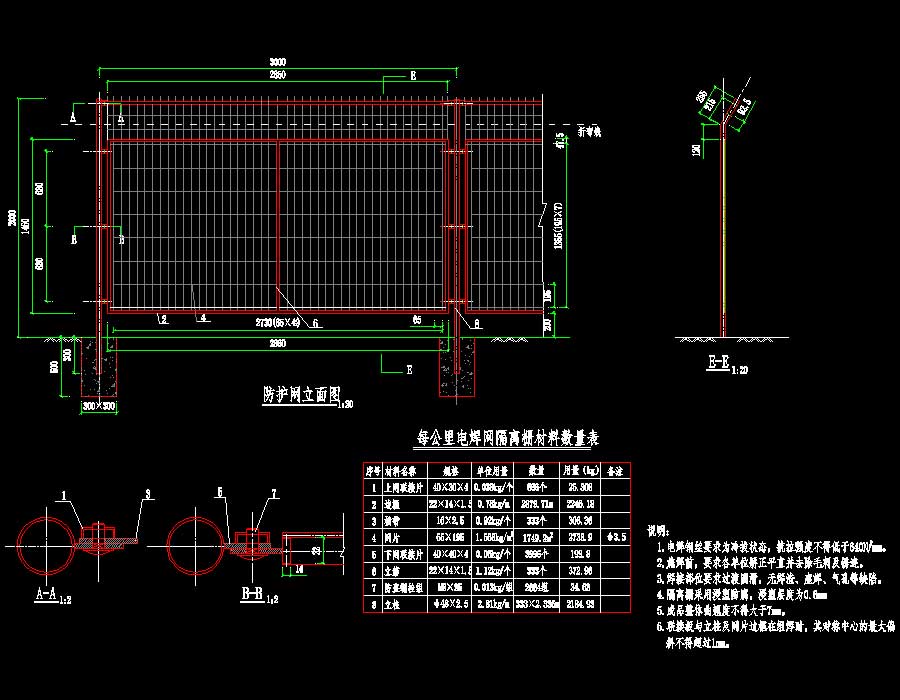

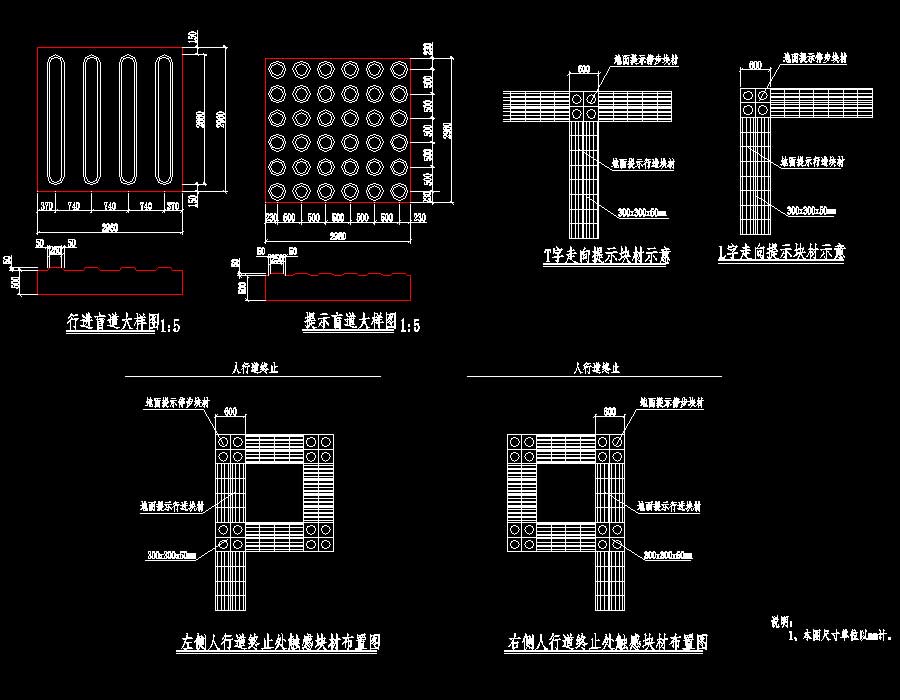

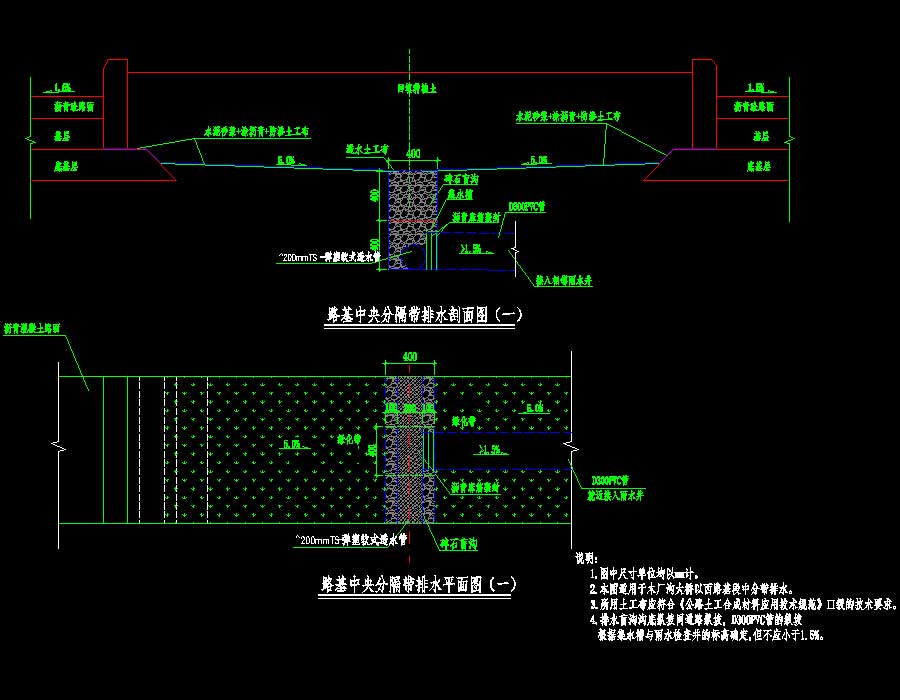

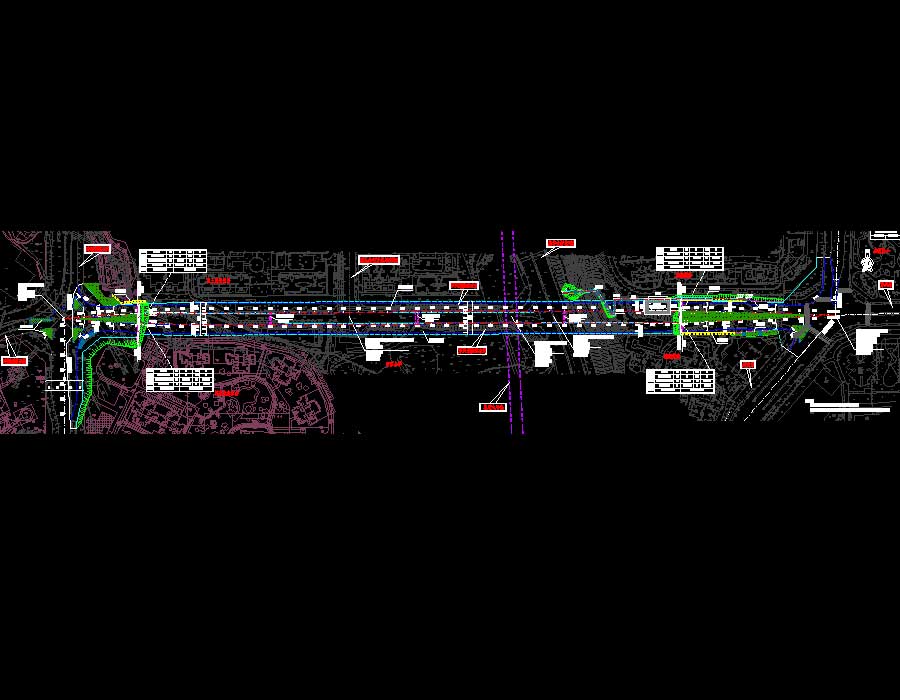

说明：该项目为某道路隧道工程设计施工图，隧道定义为以交通功能为主的城市次干道，设计车速50Km/h，道路红线宽度54m，双向6车道，左线道路全线长1048.441m，右线道路全线长1 048.791m，其中隧道段均长740m。图纸内容含：隧道工程施工图设计说明、项目区位图、道路平面设计总图、道路纵断面设计总图、道路平面设计图、道路直线、曲线及转角一览表、道路逐桩坐标表、道路纵断面设计图(左线)、道路纵断面设计图(右线)、道路标准横断面设计图、道路逐桩横断面设计图、土石方数量表、交叉口竖向设计图、路面结构图、人行梯道平面布置图、人行梯道标准横断面设计图、人行梯道大样图、人行道及树池布置图、无障碍设计大样图、人行栏杆大样图、防撞护栏大样图、防护网大样图、管线过街路面加固图、检查井周围路面加固图、雨水口周围路面加固图、中分带排水图、护面墙构造图、声测管大样图、锁口配筋图、折背式挡墙大样图、桩板挡墙构造图、桩身配筋图、桩坐标表、挡墙典型横断面图、挡墙立面布置图、挡墙平面布置图、挡板配筋图、地通道延长段配筋图、横隔板配筋图、护壁配筋图、挡墙景观设计图、锚索大样图、锚索组装图、配电房施工图设计说明、配电房平面图、立面图、剖面图、配电房建筑总平面图、框架结构施工图说明、配电房基础布置图、配电房基础大样及说明、配电房框架柱施工图、配电房框结构标高-0.900梁配筋图、配电房结构标高3.900梁板施工图、配电房结构标高5.400梁配筋图、配电房结构标高5.400板配筋图、隧道土建、通风部分施工图设计说明、隧道表、隧道工程数量表、隧道平面图、隧道左线地质纵断面图、隧道右线地质纵断面图、隧道洞身段典型横断面设计图、隧道进口洞门设计图、隧道出口洞门设计图、三维网护坡大样图、隧道锚杆挡墙设计图、截水沟大样图、隧道建筑限界及内轮廓设计图、隧道车行横通道建筑限界及内轮廓设计图、隧道人行横通道建筑限界及内轮廓设计图、隧道衬砌支护参数表、明洞段衬砌设计图、围岩洞口加强段复合式衬砌设计图、围岩普通段复合式衬砌设计图、围岩加强段复合式衬砌设计图、围岩车行横通道复合式衬砌普通段设计图、围岩车行横通道复合式衬砌极强段设计图、围岩人行横通道复合式衬砌普通段设计图等等及 隧道监控、照明、给水、排水工程、照明工程、交通工程等。
