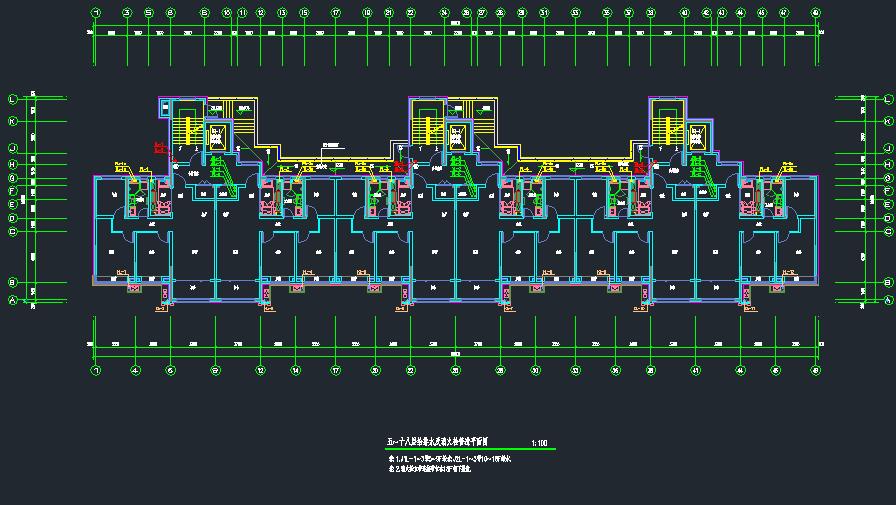

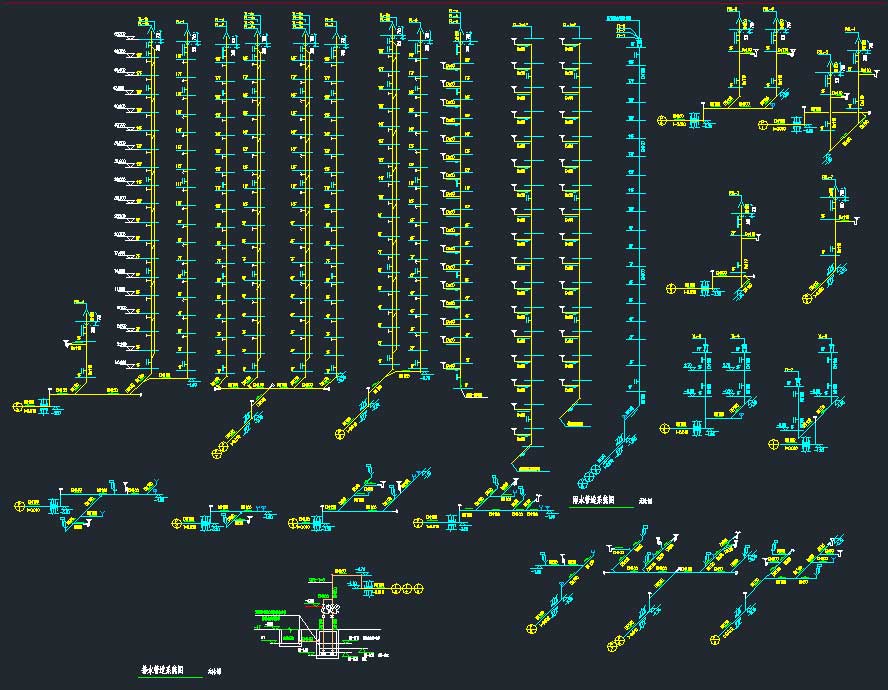

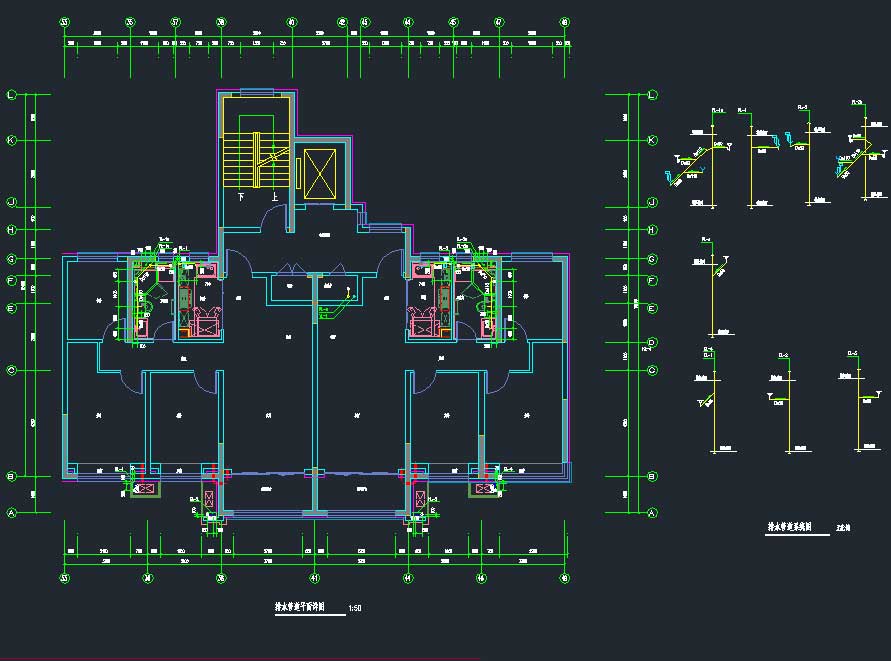

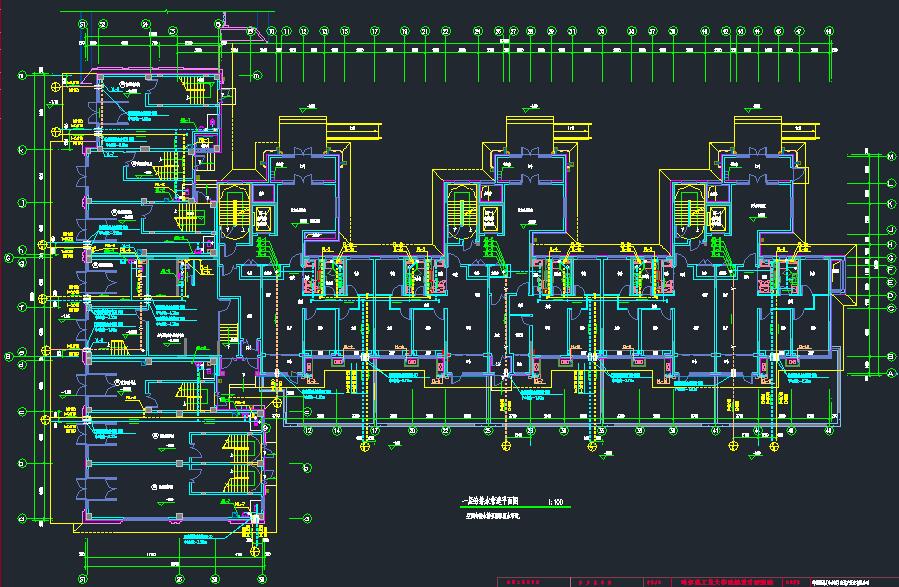

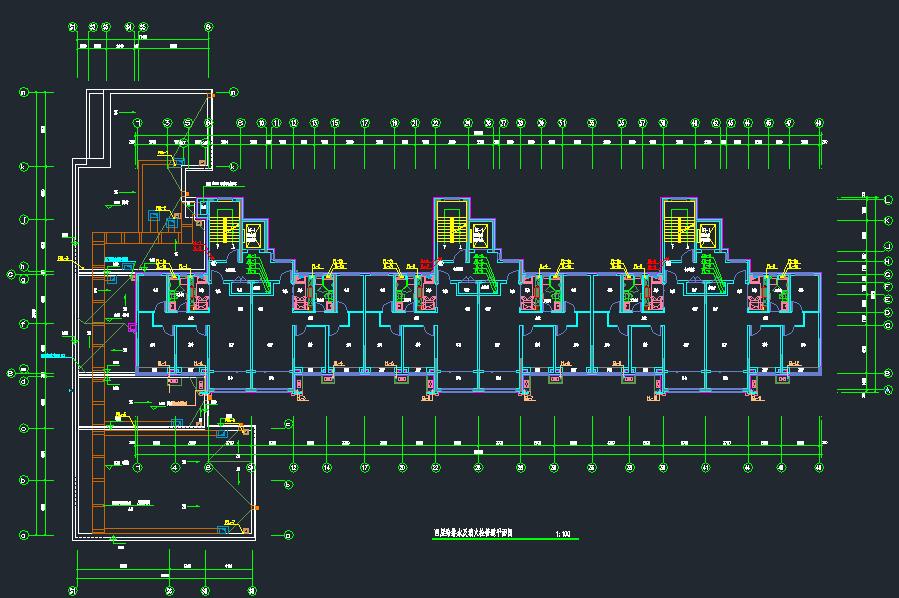

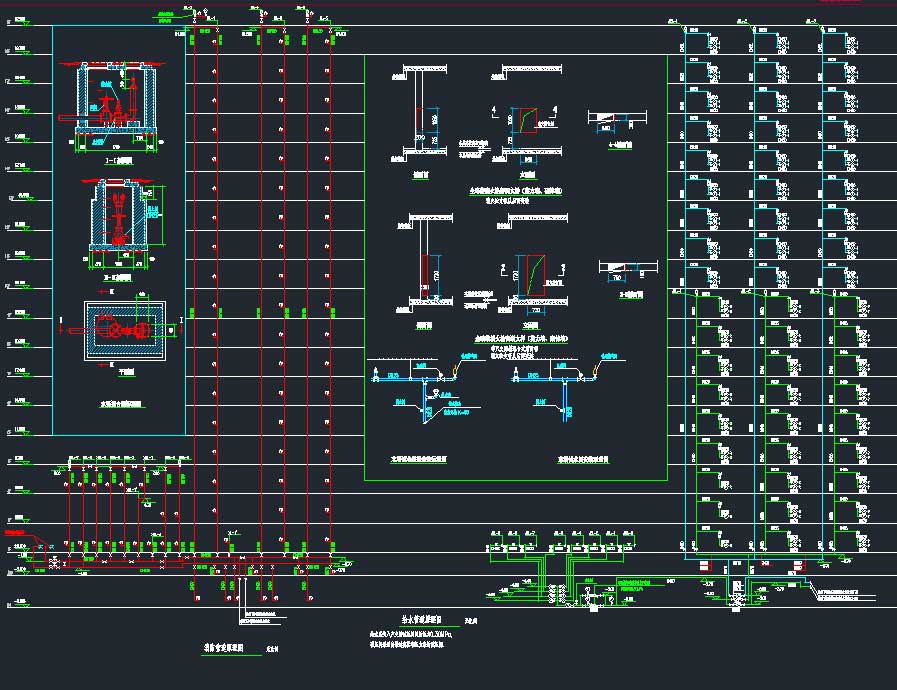

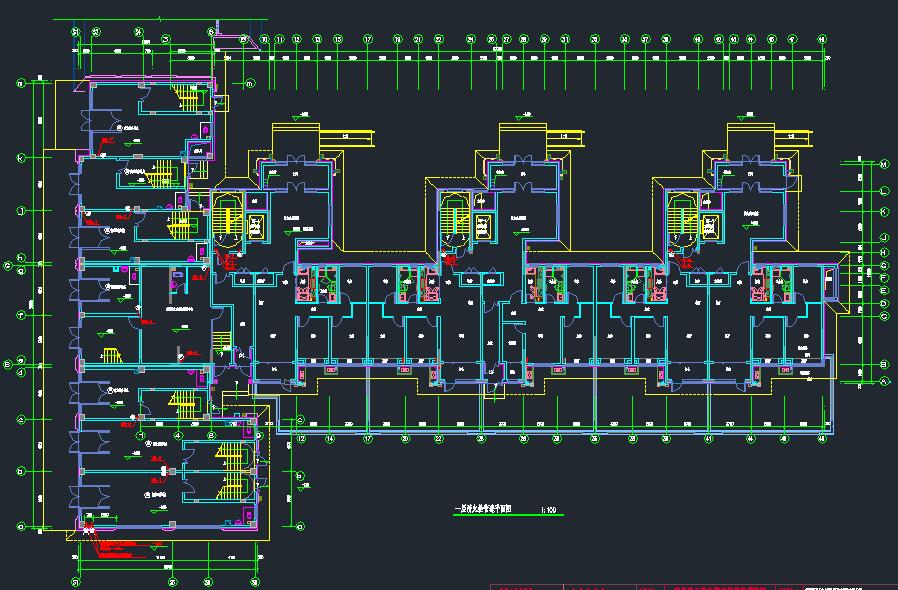

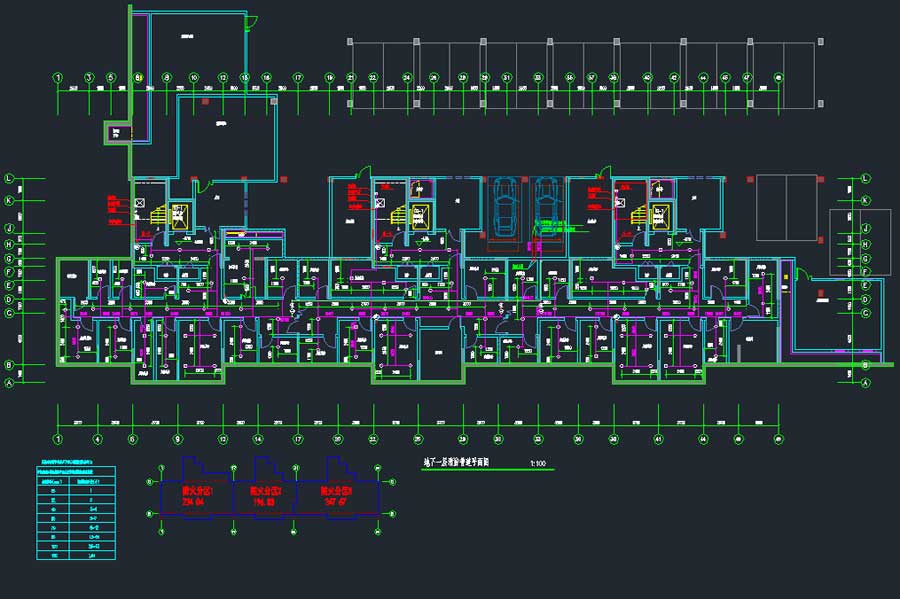

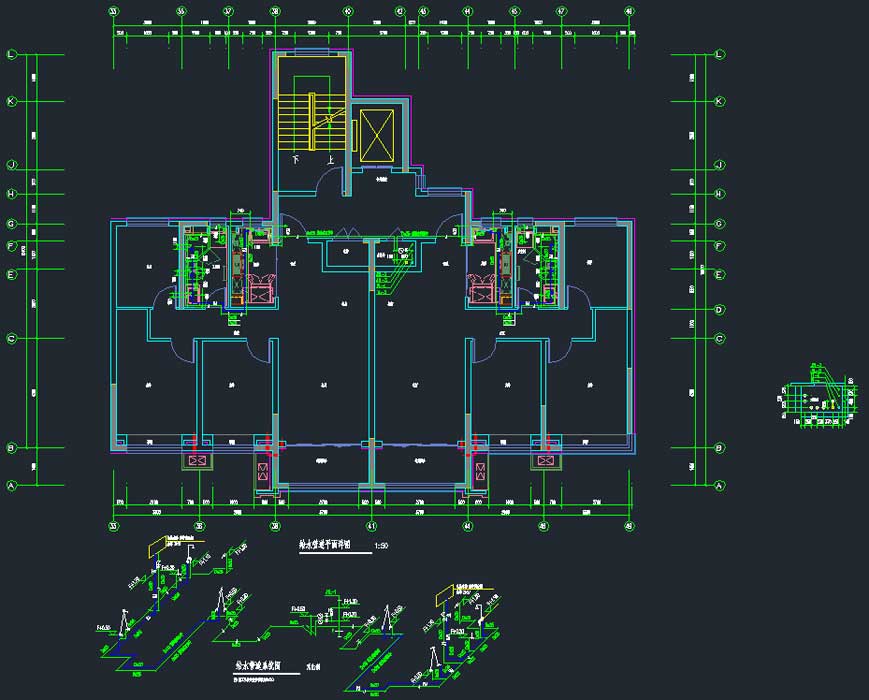

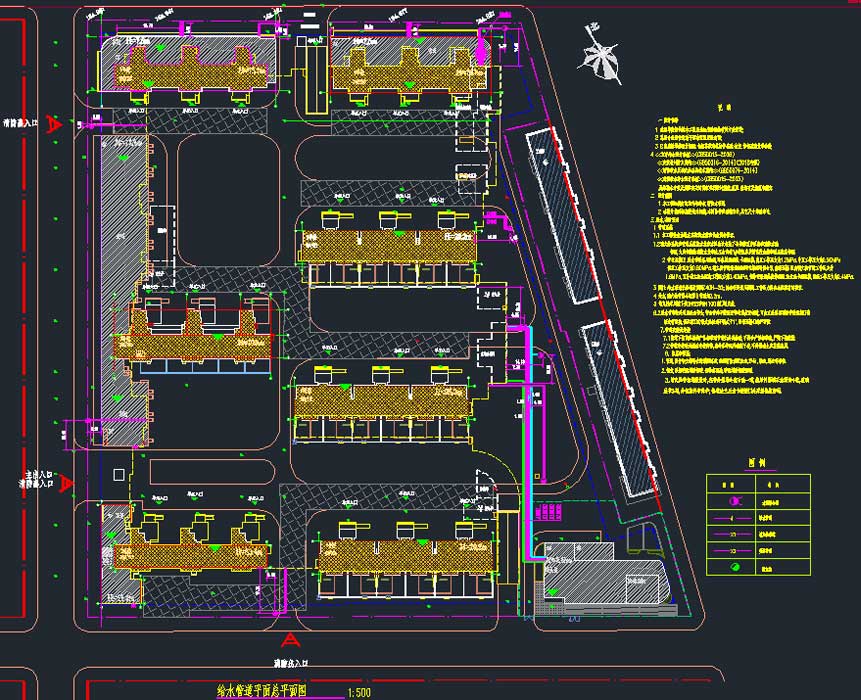

说明:某地块多栋住宅楼及幼儿园给排水施工图,其中,2#楼,总建筑面积22557.73平方米,住宅总户数141户,商业及配套总建筑面积3833.19平方米,建筑高度为70.8米,地上24层,地下1层,功能为住宅、商业服务网点、社区配套等,地下一层为戊类库房。3#楼,总建筑面积12523.10平方米,住宅总户数105户,商业及配套总建筑面积753.33平方米,建筑高度为52.8米,地上18层,地下1层,地上部分主要功能为住宅、商业服务网点等,地下一层为戊类库房。5#、6#、7#楼,总建筑面积5666.88平方米,住宅总户数54户,建筑高度为27.45米,地上9层,地下1层,地上部分主要功能为住宅,地下一层为车库。幼儿园,总建筑面积1800.01平方米,建筑高度为8米,地上2层,功能为幼儿园及配套房间。图纸内容含给排水说明、给水管道总平面图、图例、各层给排水及消火栓管道平面图、设备管道夹层给排水及消火栓管道平面图、各层消火栓管道平面图、各层给排水及消火栓管道平面图、给水,排水管道单元大样图、消防管道原理图、给水,排水管道系统图、雨水管道系统图、给水,排水管道详图以及幼儿园给排水说明、各层消火栓管道平面图、各层喷淋管道平面图、各层给排水管道平面图、消火栓管道系统原理图、喷淋管道系统原理图、屋面雨水排水管道平面图、卫生间给排水管道大样图、给水,排水管道系统原理图等。
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:市政供水排水设计 :污水系统,废水系统,雨水系统生产供水设计:加压供水排水技术:重力排水供水方式 :下行上给供水体制:室外消火栓水量:20,10,15L/S室外消火栓水量:15,15,25L/S建筑面积:22557.73,12523.10,5666.88,1800.01㎡建筑高度:70.8,52.8,27.45,8m地上层数:24,18,9,2层地下层数:1层高度类别:高层图纸深度:施工项目地址:黑龙江设计时间:2018
