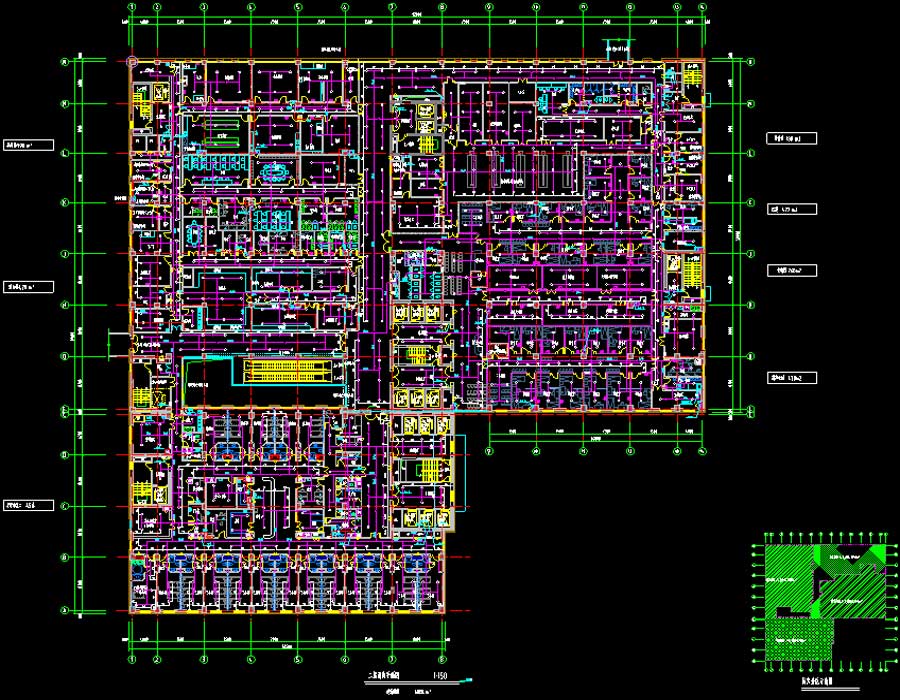

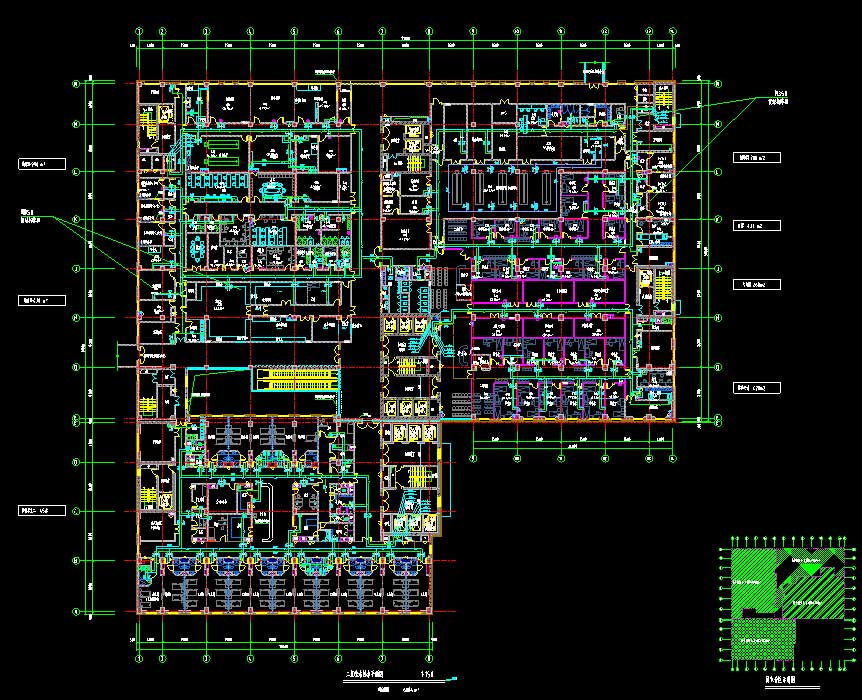

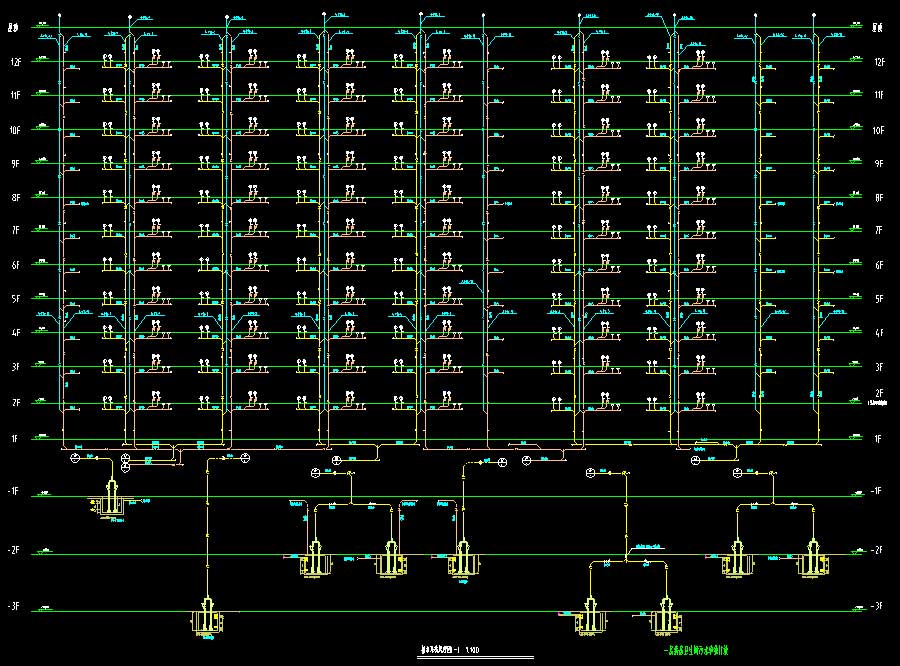

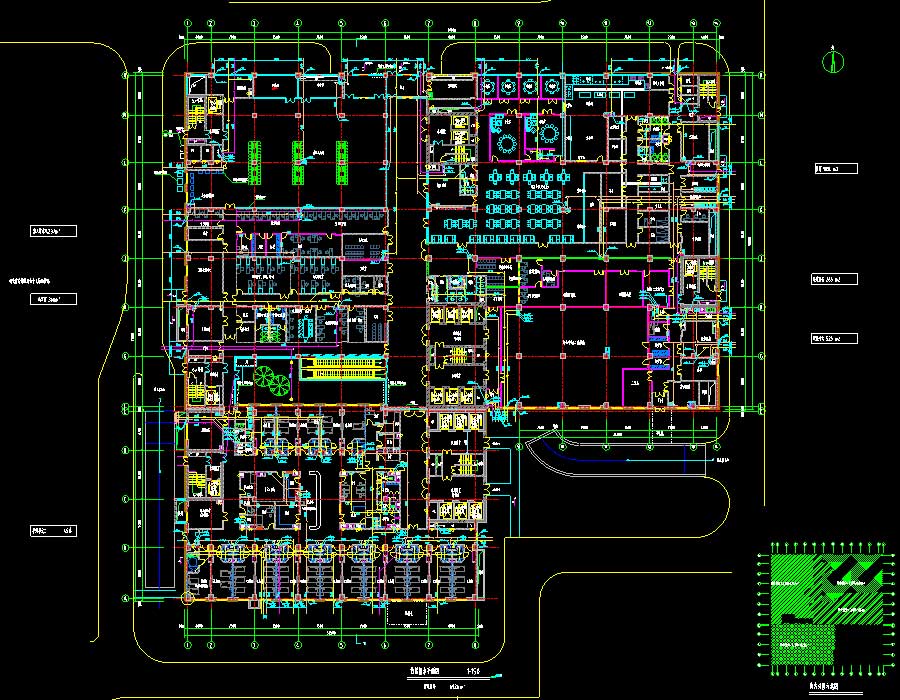

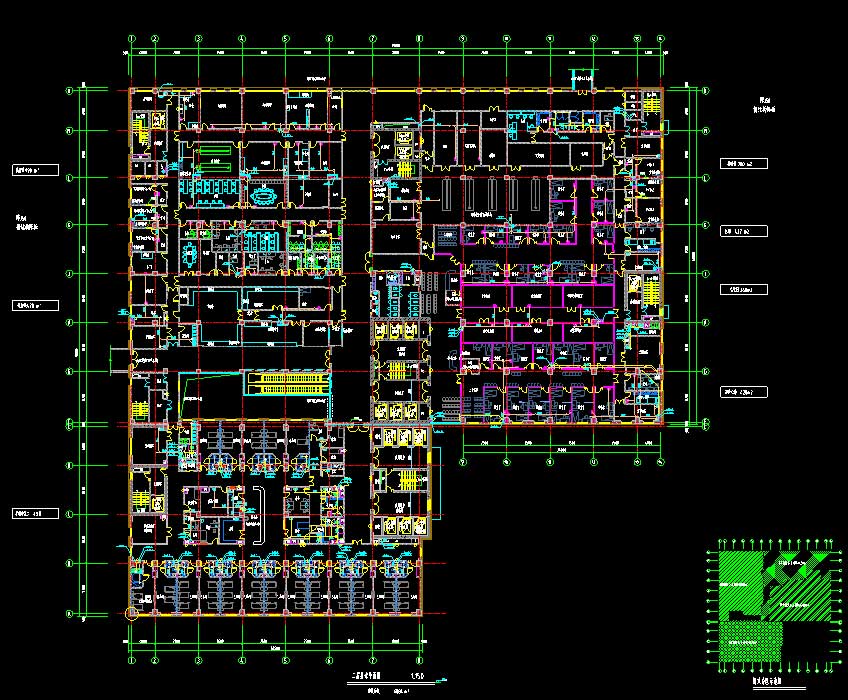

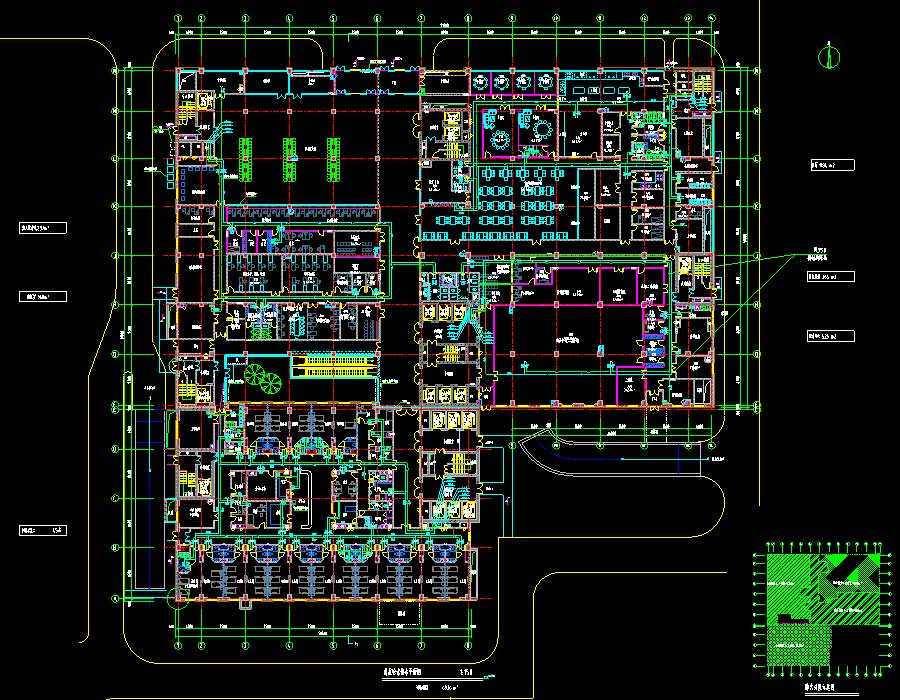

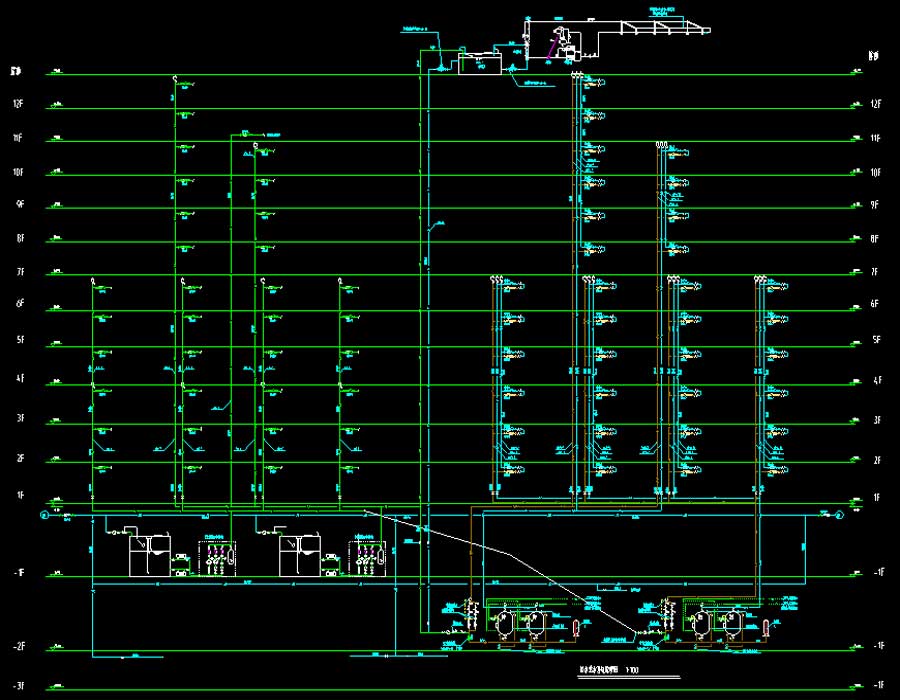

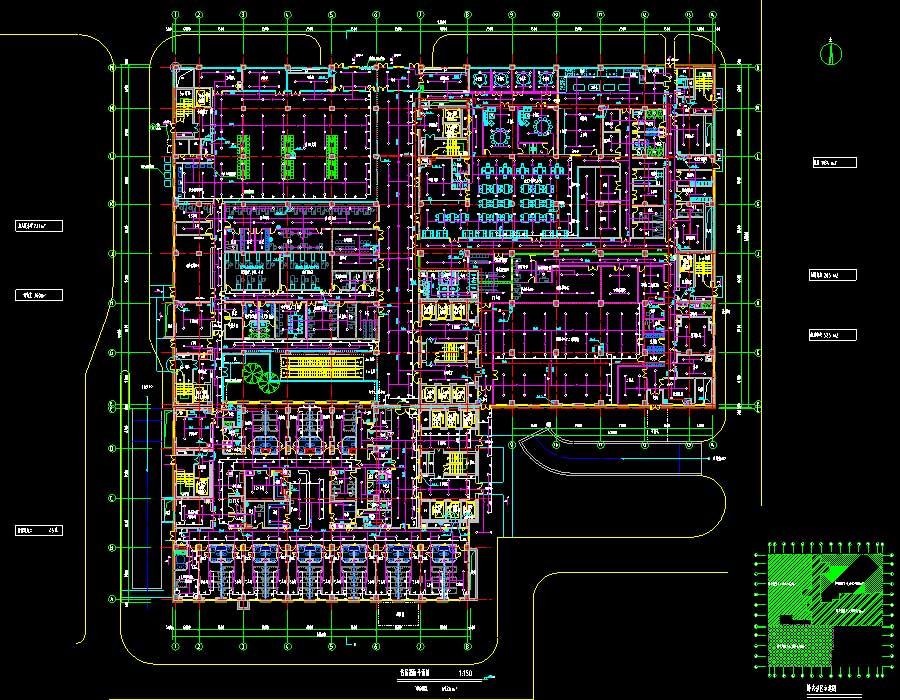

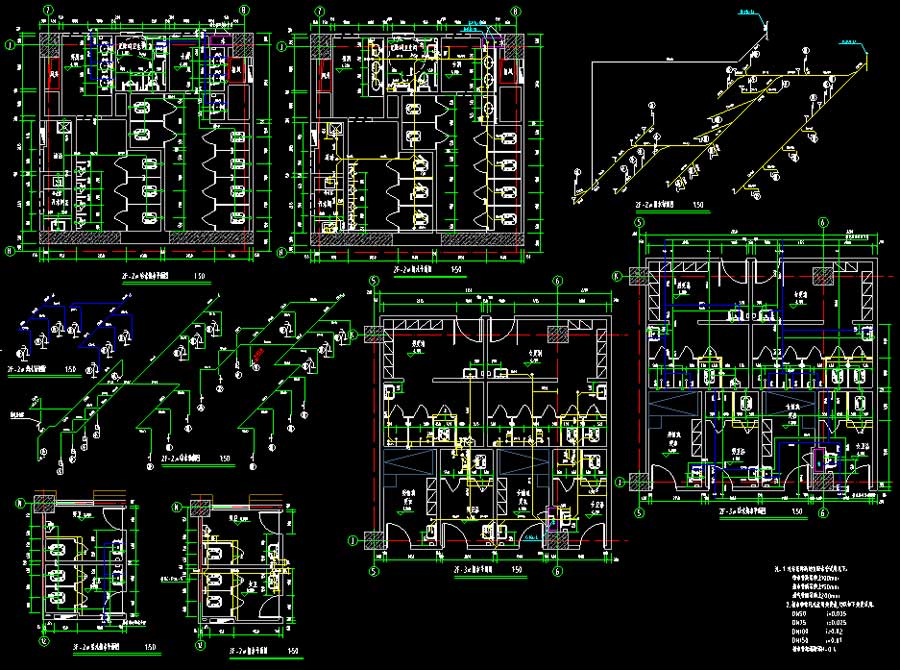

说明:该项目为某医院病房医技楼给排水施工图,新建医技病房楼总建筑面积为84711平方米,(其中地上建筑面积为60560平方米,地下建筑面积为24311平方米)。建筑层数为地上十二层,地下三层,建筑高度50.6米,新增病床729张。人防工程分别位于地下二层西侧及地下三层全部,地下二层西侧平时为自行车库,战时为抗力等级6级医疗救护站,地下三层平时为复式车库,战时转换为抗力等级六级、防化等级丁级物资库。医技病房楼内部功能包括为病房护理单元、重症监护、医技(放射、超声、功能检查、腔镜室、中心供应中心药房、放射科、心导管中心、急诊、病理等)、手术部、ICU、CCU、实验室、检验科、营养厨房、车库等。设计范围:包括室内给排水及消防系统设计,主要有生活给水系统,生活热水系统,生活排水系统,雨水排水系统、消火栓给水系统、自动喷洒系统及建筑灭火器配置。图纸内容含:设计及施工说明,设备材料表,人防设计说明及材料表,给排水平面图,消防平面图,消火栓及喷淋干管平面图,喷淋平面图,给水平面图,排水平面图,给水热水平面图,给水、热水系统展开图,排水系统原理图,消火栓系统原理图,自动喷水灭火系统原理图,气体灭火设计说明,变配电室及DR气体灭火平面图,CT区域、病案库、信息中心气体灭火平面布置图,冷却循环水系统原理图,卫生设备给水、热水、排水管接管及展开图,水泵房及换热站布置详图图,消防泵房大样图,人防战时给排水系统图,卫生间给排水大样图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:84711㎡建筑高度:50.6m地上层数:12层地下层数:3层高度类别:高层图纸深度:施工项目地址:北京市设计时间:2015
