37层超高层综合体暖通专业施工图3310550111文件大小:35.27M图纸张数:127张推荐人:yianyin所属分类:采暖通风
分 享
下  载
冷热源:电动压缩式冷水机组,锅炉空调系统:全空气系统,空气-水系统,制冷剂系统采暖系统:建筑面积:165618.3㎡建筑高度:160.5m地上层数:37层地下层数:3层高度类别:超高层图纸深度:施工项目地址:江西省设计时间:2018

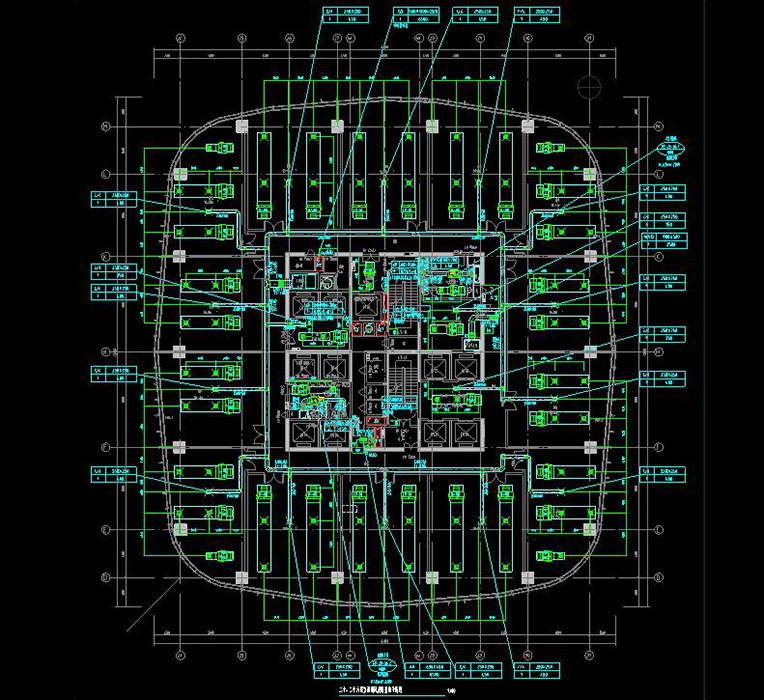

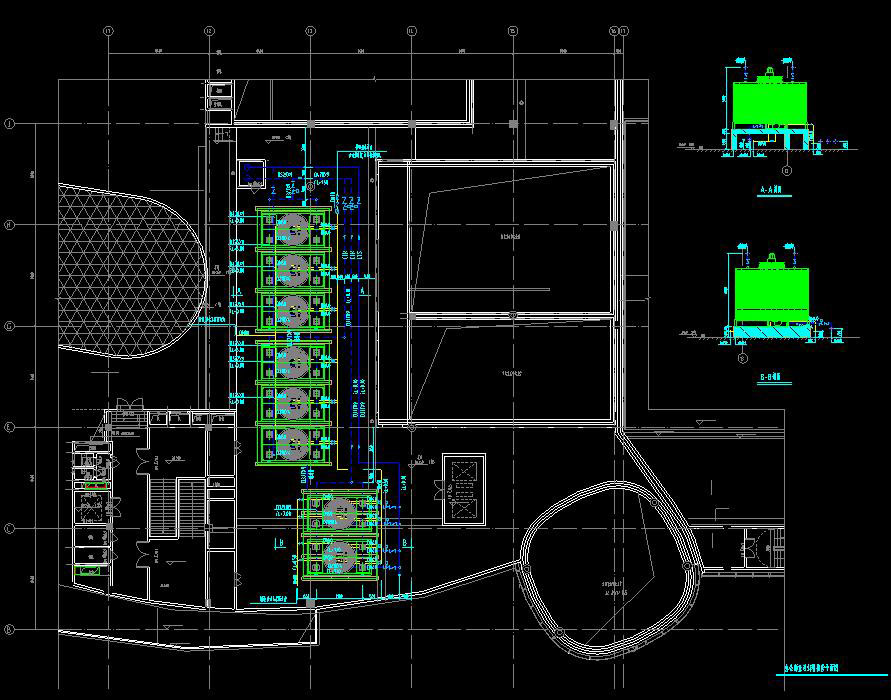

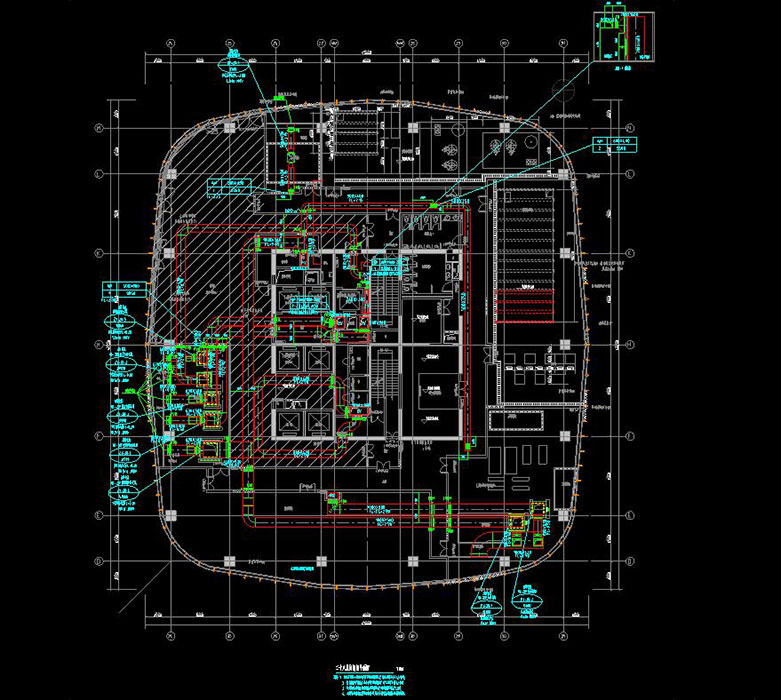

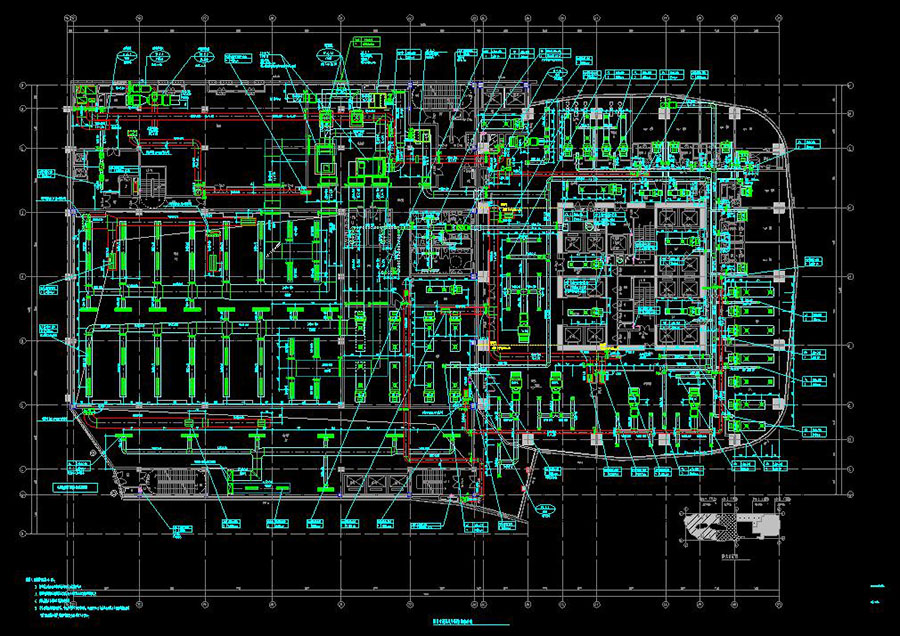

说明:本项目为办公、酒店、商业综合项目,基地内共规划1栋超高层建筑(办公、酒店)及其相连的高层商业,总建筑面积165618.3平方米,其中地上建筑面积110138.08平米,地下建筑面积55480.22平米,地下3层为车库、设备用房及酒店管理用房,裙房1~5层为商业、酒店用房,塔楼6~27F为办公,28~37F为酒店用房,中间设3个避难层,主体建筑高度为160.5米。本项目分设两个空调冷热源,办公商业与酒店分开。图纸包含:暖通空调设计说明,公共建筑节能设计专篇,空调通风图例,燃油管路总平面图;地下室部分:主要设备及材料表,空调通风平面图,空调水管平面图,机房、酒店泵房、制冷站设备布置平面图,管线平面图及剖面图,锅炉排烟平面图及立管示意图,燃油管道平面及剖面图,办公商业、酒店冷却塔基础图、接管平面图,办公商业热水锅炉原理图、空调水系统原理图,酒店热水锅炉原理图,酒店空调水系统原理图,燃油管道系统图,地下室通风防排烟系统原理图,空调风/补风机房详图;裙房部分:主要设备及材料表,空调通风平面图,裙房排烟系统原理图,空调水管平面图,商业裙房风冷热泵空调水系统原理图,裙房加压送风系统图,商业裙房、酒店裙房空调水系统图;塔楼部分:主要设备及材料表,空调通风及防排烟平面图,空调水管平面图,换热机房设备布置平面图,空调水系统原理图,空调末端水系统图,空调通风系统图,酒店塔楼防排烟系统图等
