厂房压缩空气及氮气工程施工图3718390111文件大小:2.64M图纸张数:6张推荐人:yianyin所属分类:采暖通风
分 享
下  载
冷热源:空调系统:采暖系统:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:设计时间:2014

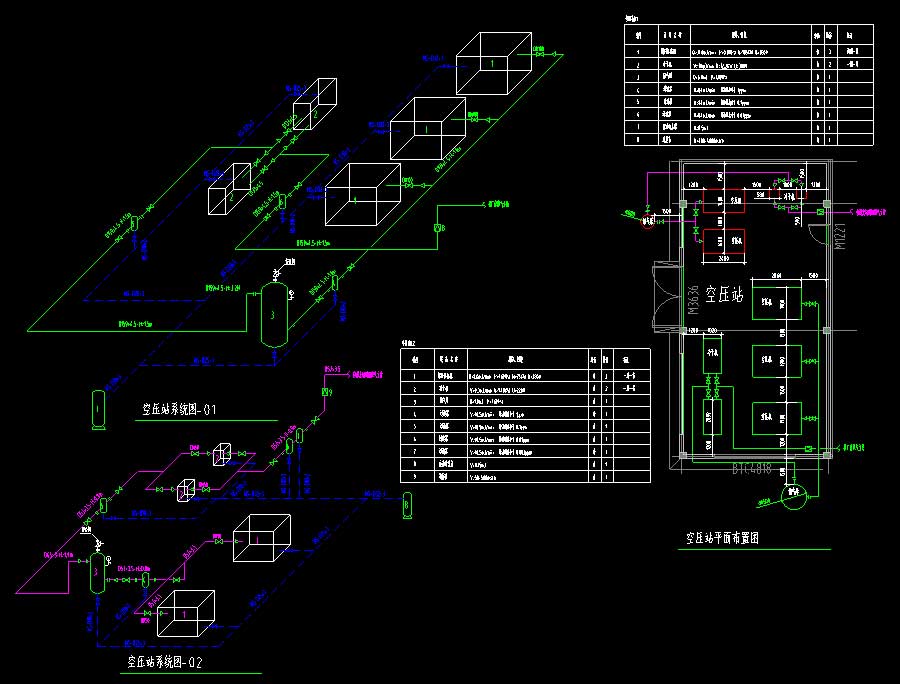

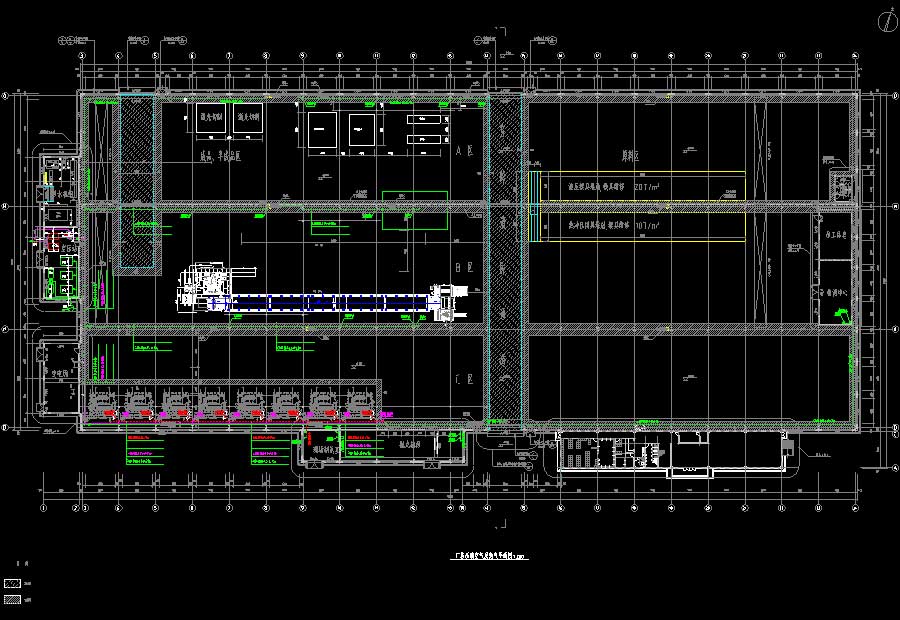

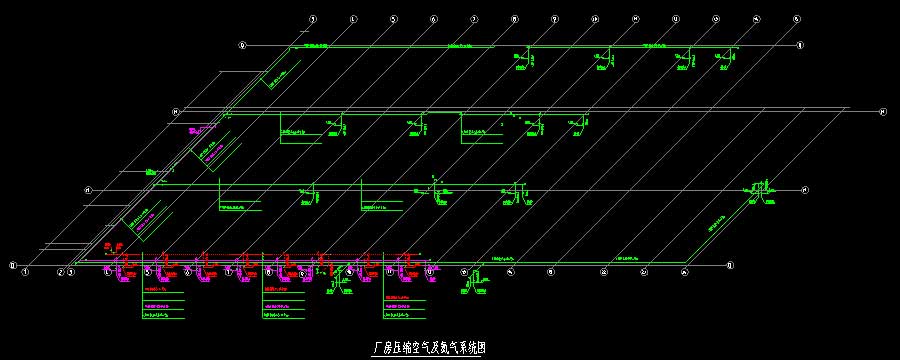

说明:该项目为某厂房压缩空气及氮气工程施工图,本工程为新建生产用房(四期工程)项目。根据设备用气量计算设计,设计压力为0.8MPa、1.6MPa,设计温度为:常温,设置3台Q=31.0m3/min。P=0.8MPa螺杆式空压机(两用一备)及后处理设备;2台Q=8.0m3/min P=1.6MPa螺杆式空压机(一用一备)及后处理设备。图纸内容含:设计及施工说明,空压站平面布置图、空压站系统图,厂房压缩空气及氮气系统图,厂房压缩空气及氮气平面图,设备材料表,管道特性表。
