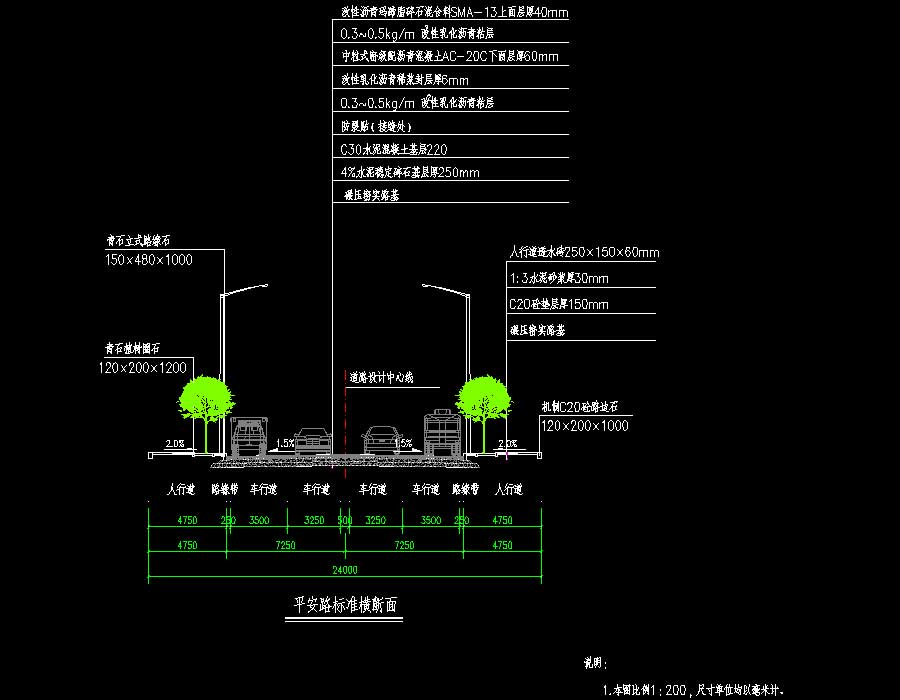

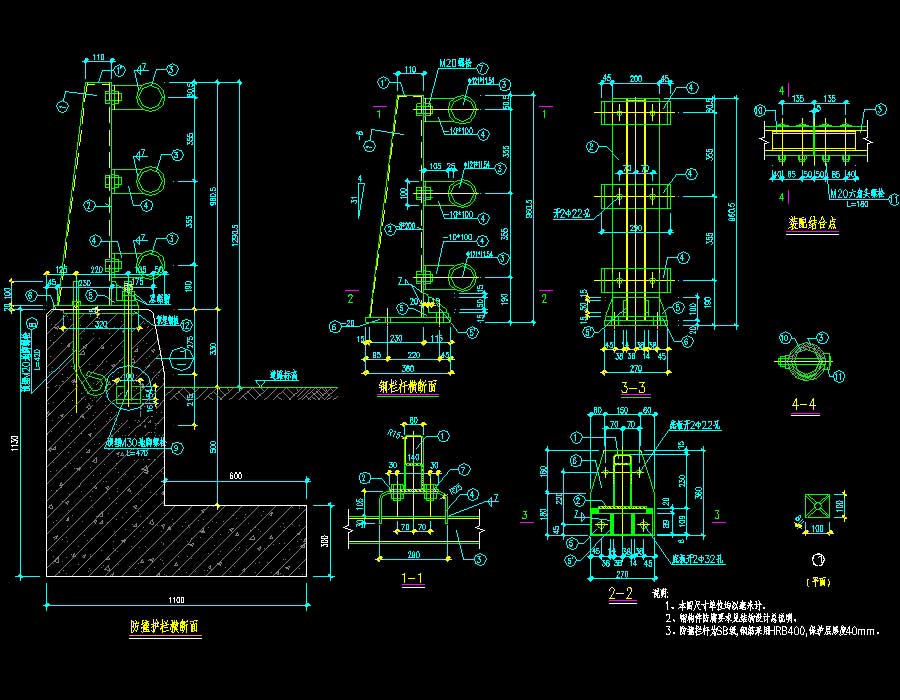

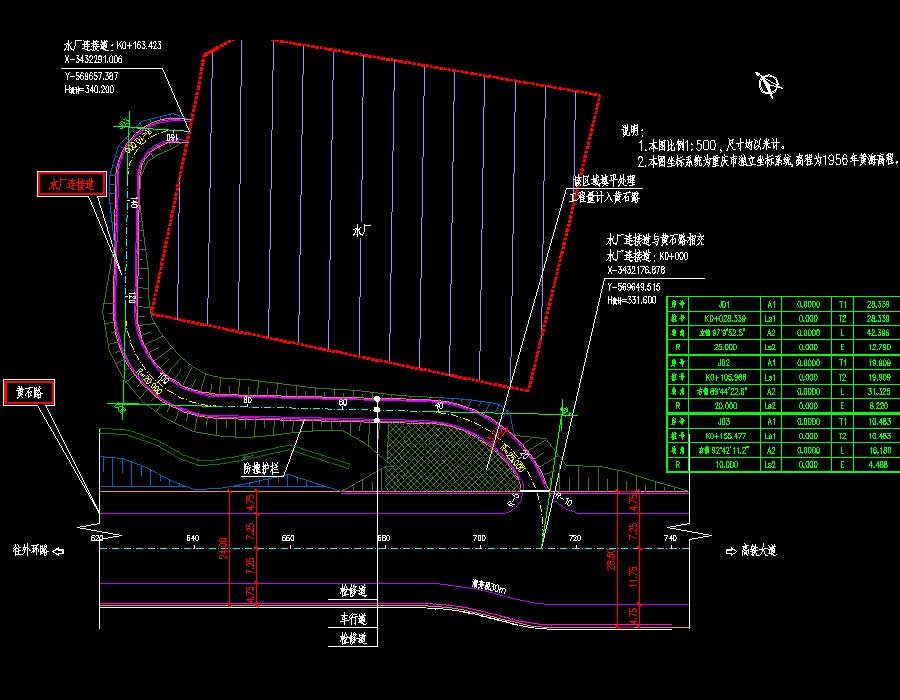

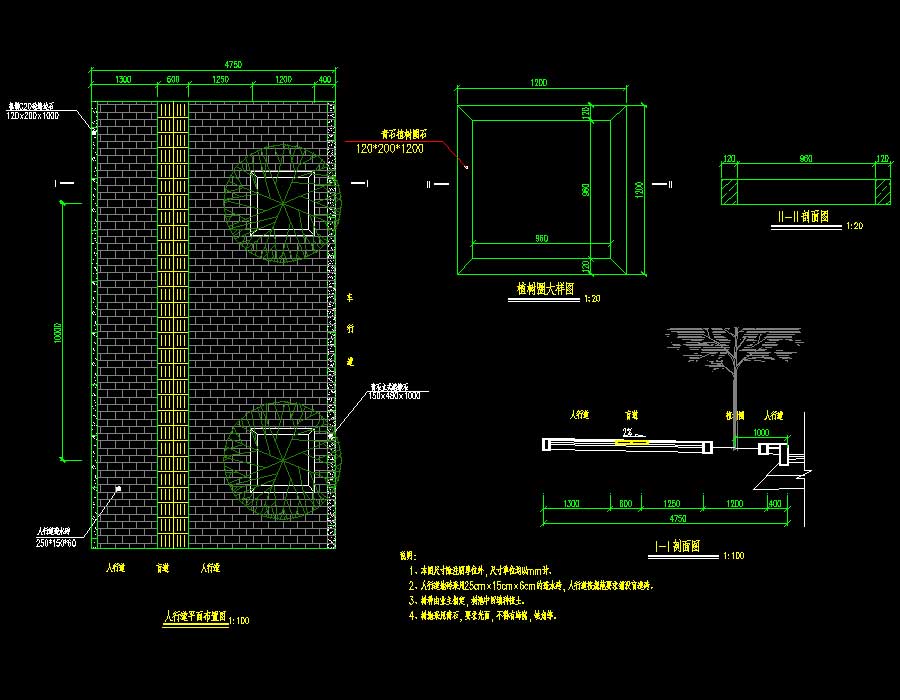

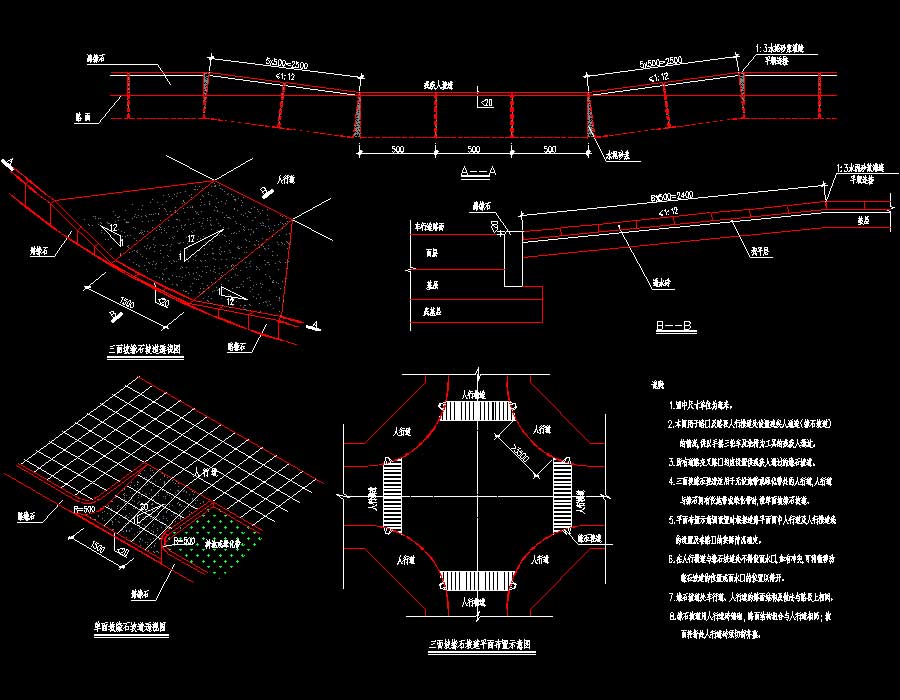

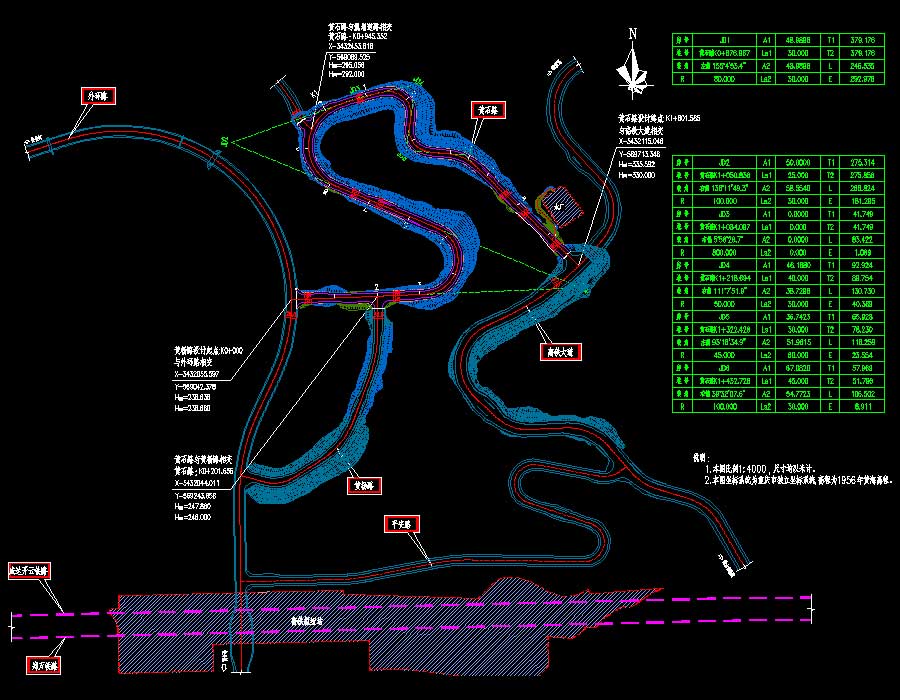

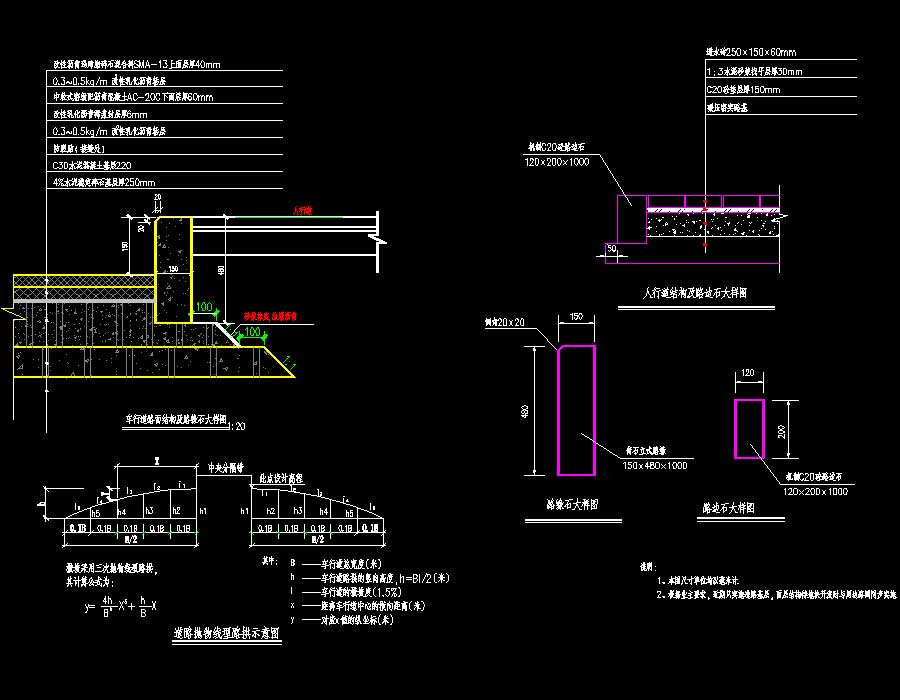

说明：该项目为某高铁新城道路工程施工图，路长1801.585米，道路等级为城市次干路，设计车速30千米/小时，路幅宽度24米，双向四车道。图纸内容含：道路及管网工程施工图设计说明、道路主要工程数量表、项目区位图、道路总平面图、道路平面分图、直线、曲线及转角一览表、道路逐桩坐标表、道路总纵断面图、道路分纵断面图、竖曲线设计表、道路标准横断面图、道路路基设计图、道路土方横断面图、道路土方工程数量表、路面结构及缘石大样图、人行道及树池布置图、盲道设计图、残疾人通道大样图、人行道栏杆大样图、防撞护栏大样图、坡顶防护网大样图、植草护坡大样图、锚杆框格梁护坡大样图、薄层抗滑层大样图、检查井周围路面加固图、道路竖向设计图、水厂连接道平面图、水厂连接道直曲、转角及逐桩坐标表、水厂连接道纵断面图、水厂连接道竖曲线设计表、水厂连接道标准横断面图、水厂连接道逐桩横断面图、水厂连接道土石方数量表、特殊路基处理平面图、软弱土路基设计图、交通工程施工图设计说明、交通工程平面图、地面标线大样图、标准路段车道布置图、交通标志版面设计图、φ88单柱式标志杆结构设计图、φ273交通标志杆结构设计图、纵向减速标线大样图、二次过街设施大样图、单柱式信号灯杆结构设计图、悬臂式信号灯杆结构设计图、电子警察立杆结构设计图、悬臂式信号灯杆及电子警察立杆基础图、控制机箱及基础大样图、手孔井大样图、管道敷设大样图、设备接地大样图、交通标志标志标线工程数量表、信号灯工程数量表、电子警察工程数量表、测速抓拍电子警察工程数量表、结构施工图设计说明、挡墙及高边坡护坡总体布置图、挡墙平面布置图、挡墙立面布置图、挡墙及高边坡地质横断面图、锚杆格构护坡设计图、衡重式挡墙一般构造图、临时开挖边坡支护设计图、锚喷支护大样图、排水施工图说明、雨水总平面图、污水总平面图、汇水面积图、排水主要工程量表、综合管网标准横断面图、雨水检查井坐标图、污水检查井坐标图、排水平面分图、雨水管道纵断面图、污水管道纵断面图、普通检查井大样图、沉砂井大样图、防坠网大样图、雨水口大样图、雨水跌水井大样图、污水跌水井大样图、排水管道沟槽开挖断面图、铸铁管安装大样图、钢筋混凝土检查井大样图、消能井大样图等及道路照明工程施工图、部分专业计算书等。
