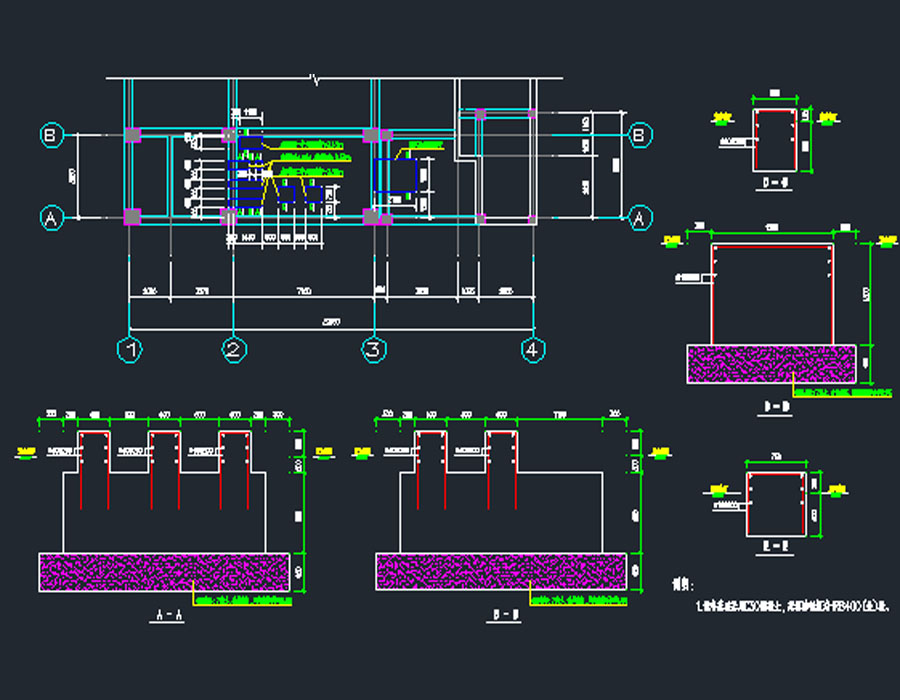

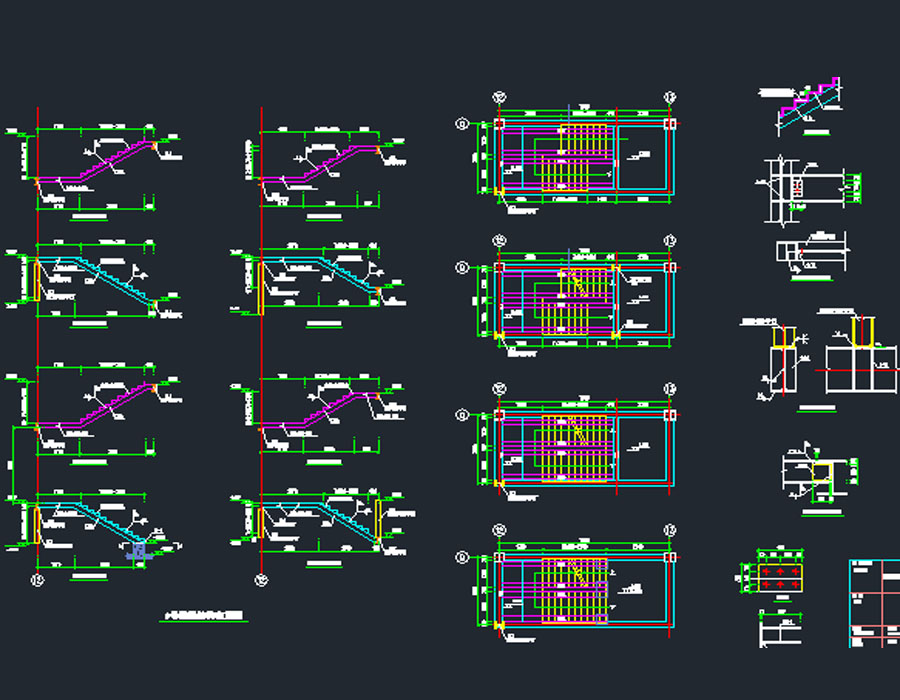

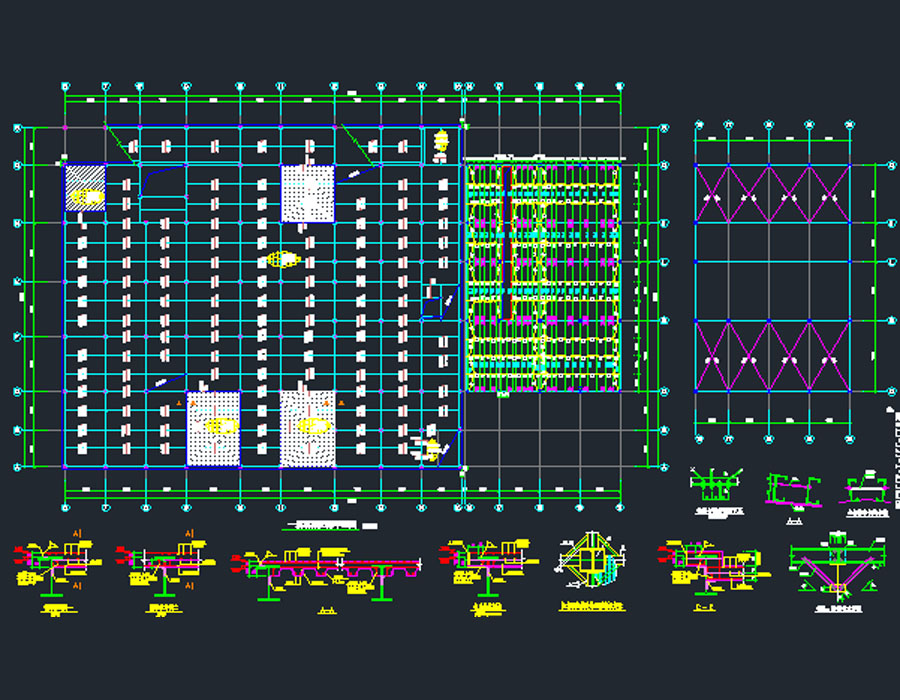

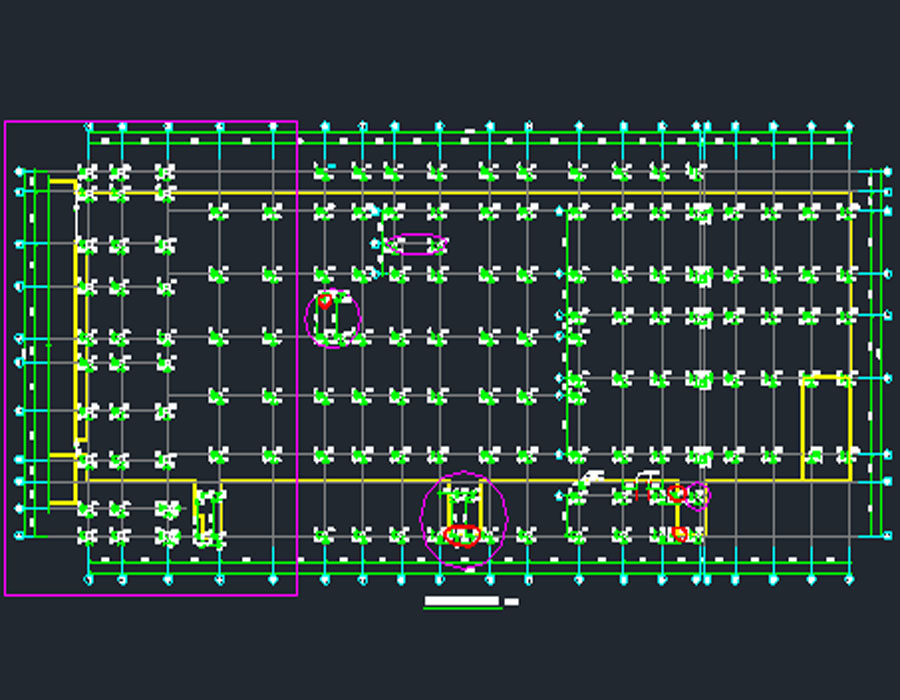

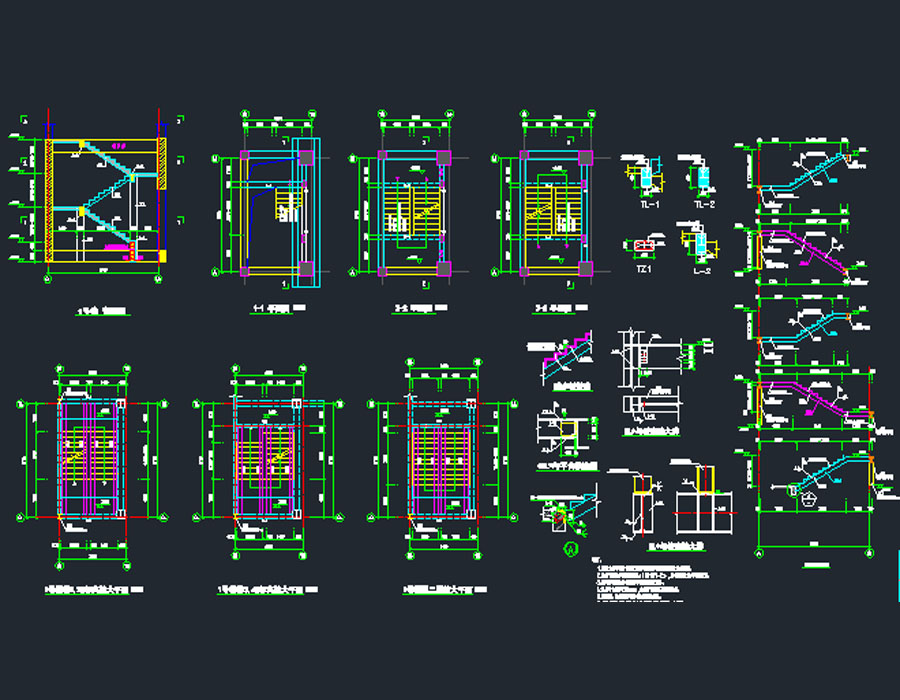

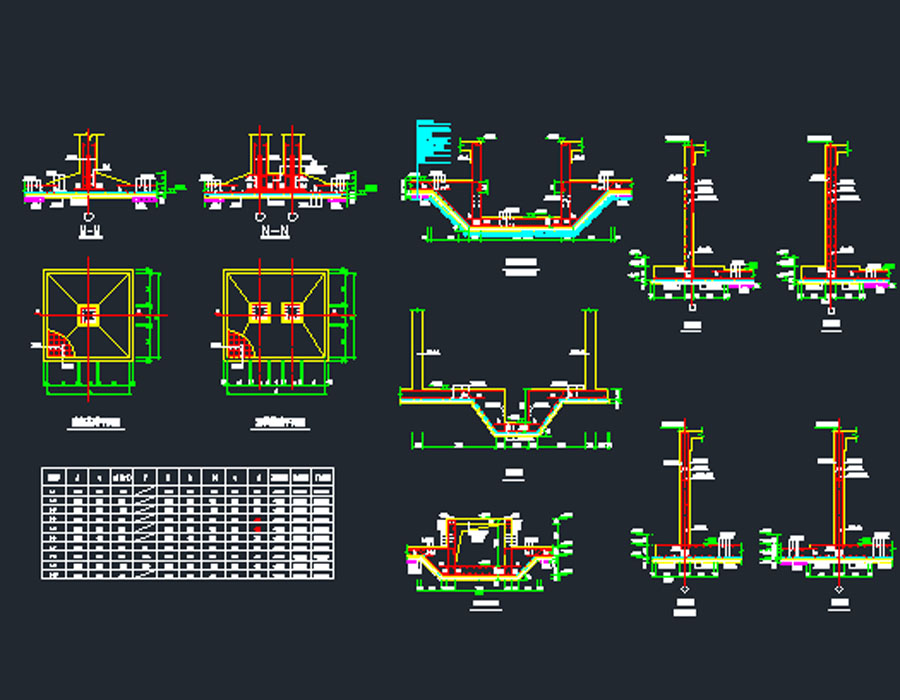

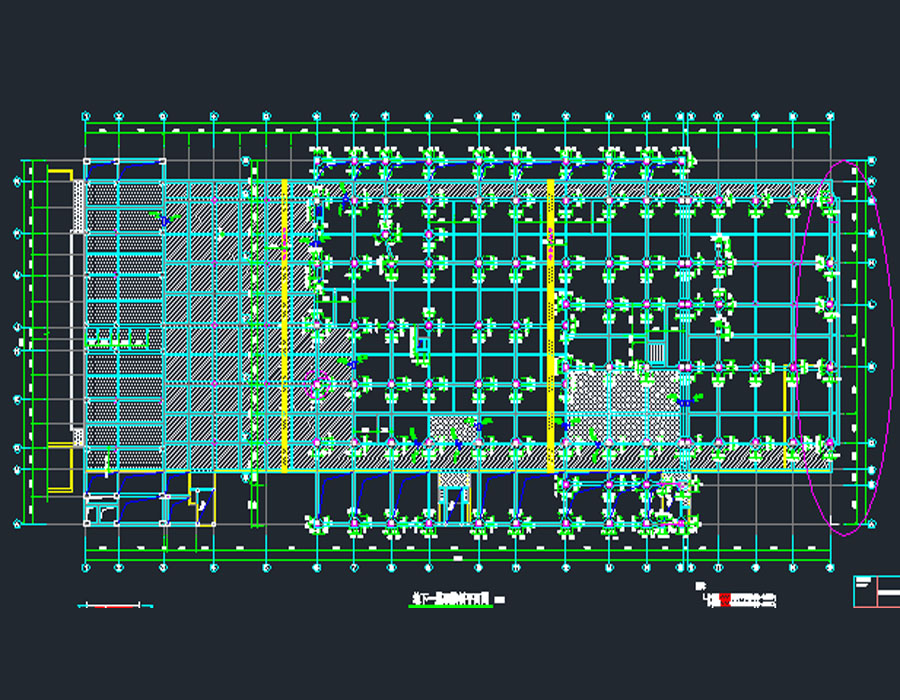

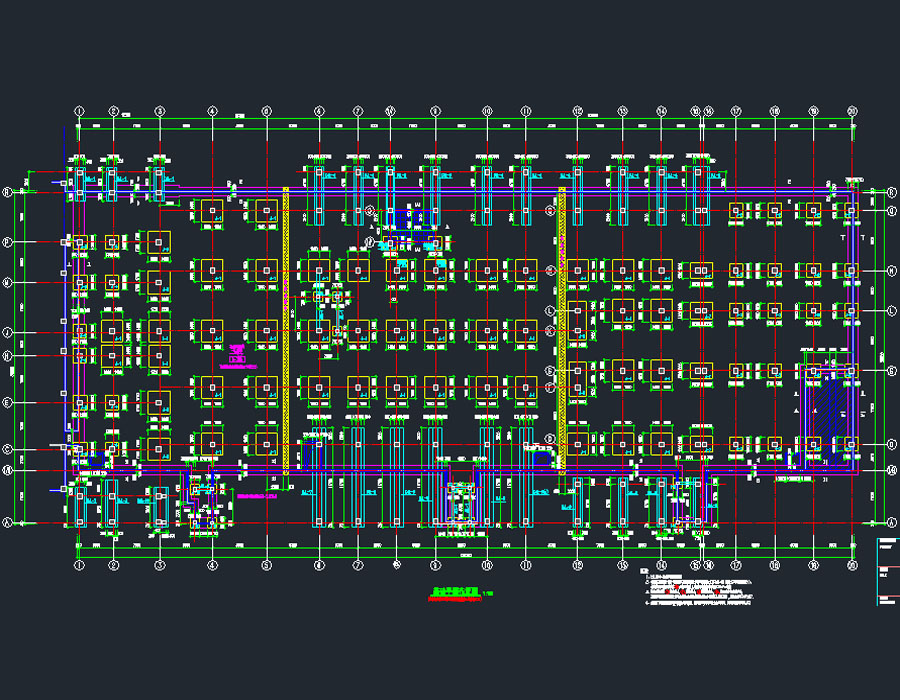

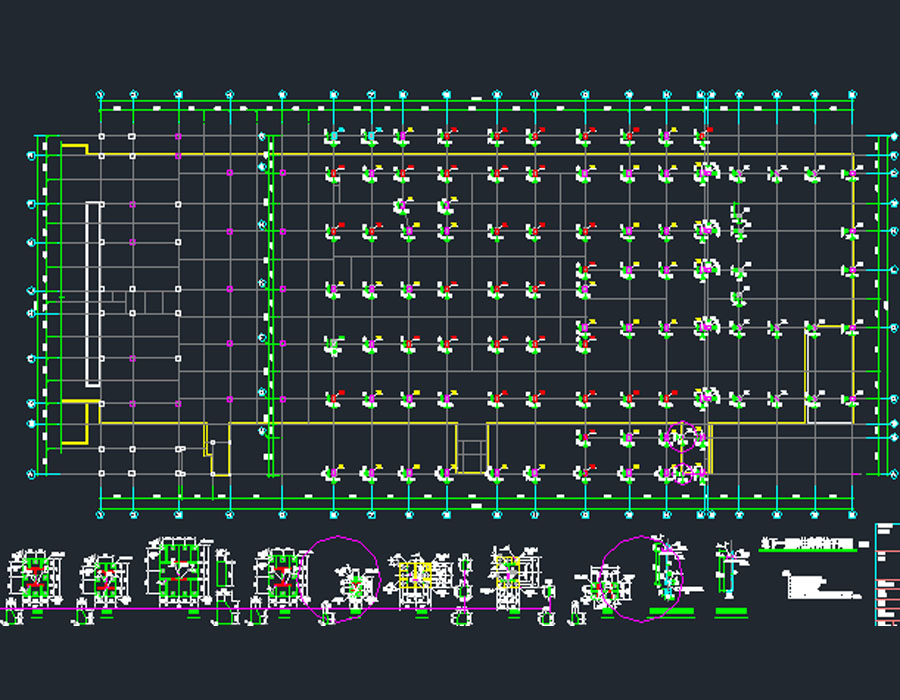

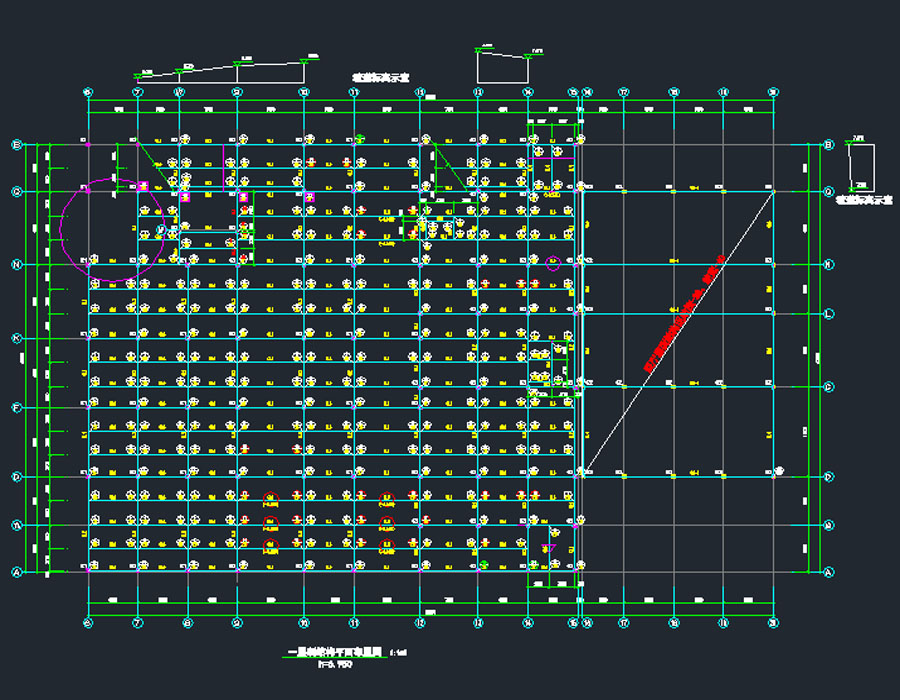

说明:某地上2层汽车4S店钢框架结构工程,为整体地下一层地下室底盘上托两栋建筑物,分别为某汽车4S店及辅助用房。某汽车4S店地上两层(局部有夹层),采用钢框架结构;辅助用房地上四层,采用现浇钢筋混凝土框架结构;地下室采用现浇钢筋混凝土框架结构。图纸含:结构设计总说明,钢结构设计说明,基础平面图,基础详图,地下一层柱配筋平面图,地下一层顶模板平面图,地下一层顶梁配筋平面图,地下一层顶板配筋平面图,地下一层顶柱脚锚栓平面图;辅助用房包括:首层、二层柱配筋平面图,三~五层柱配筋平面图,首层顶梁配筋平面图,首层顶梁配筋平面图,首层顶板配筋平面图,二层顶梁板配筋平面图,三层顶梁板配筋平面图,四层顶梁板配筋平面图,屋面梁板配筋平面图,4S店包括:夹层结构平面布置图,一层顶结构平面布置图,屋面层结构平面布置图,夹层节点详图,一层顶节点详图,屋面层节点详图,坡道节点详图,夹层板配筋平面图,一层顶板配筋平面图,二层顶板配筋平面图,1号楼梯详图,2、4号楼梯详图,3号楼梯详图,5号楼梯详图,6~10号楼梯详图等。
结构类型:钢结构基础类型:独立抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.40kN/㎡建筑面积:15344.74㎡建筑高度:地上层数:2,4层地下层数:1层高度类别:低层图纸深度:施工项目地址:北京市设计时间:2014
