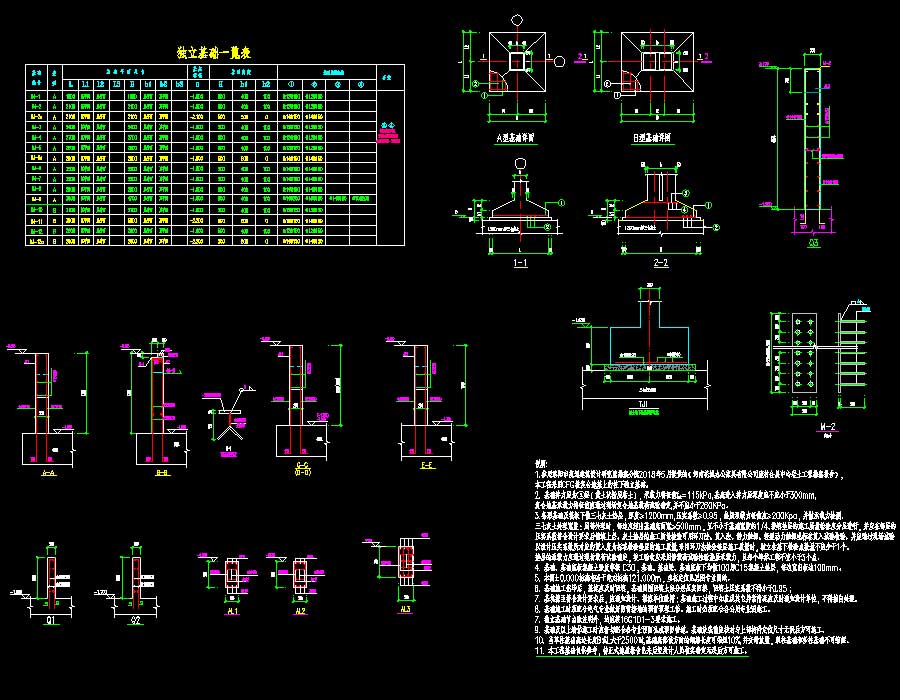

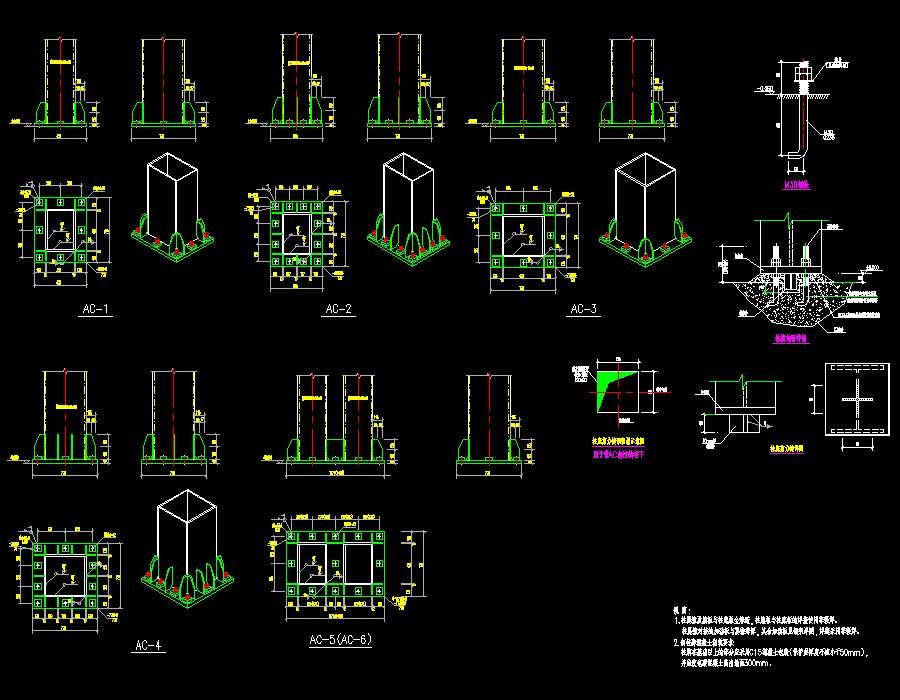

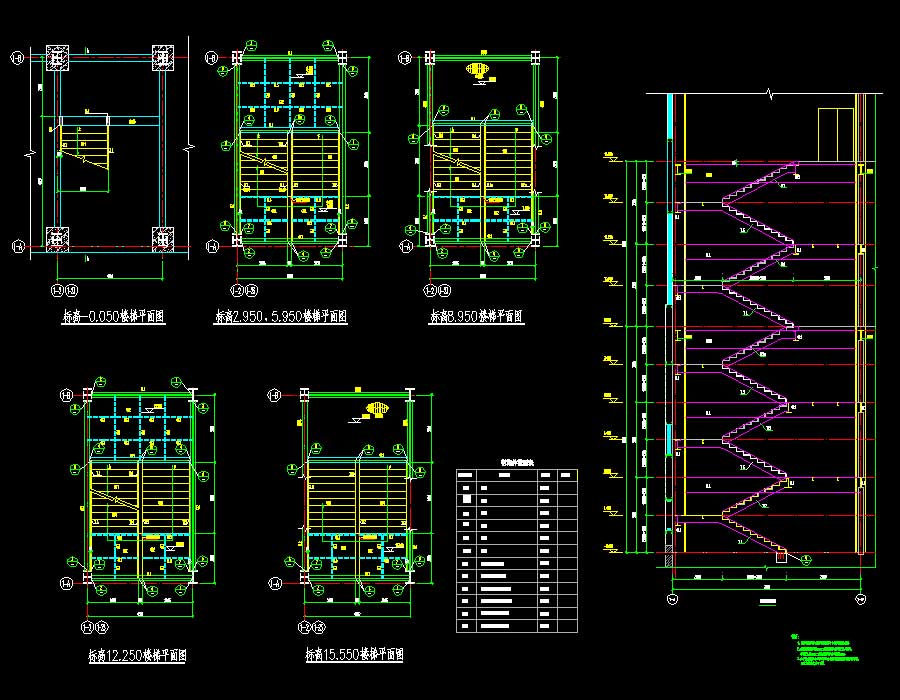

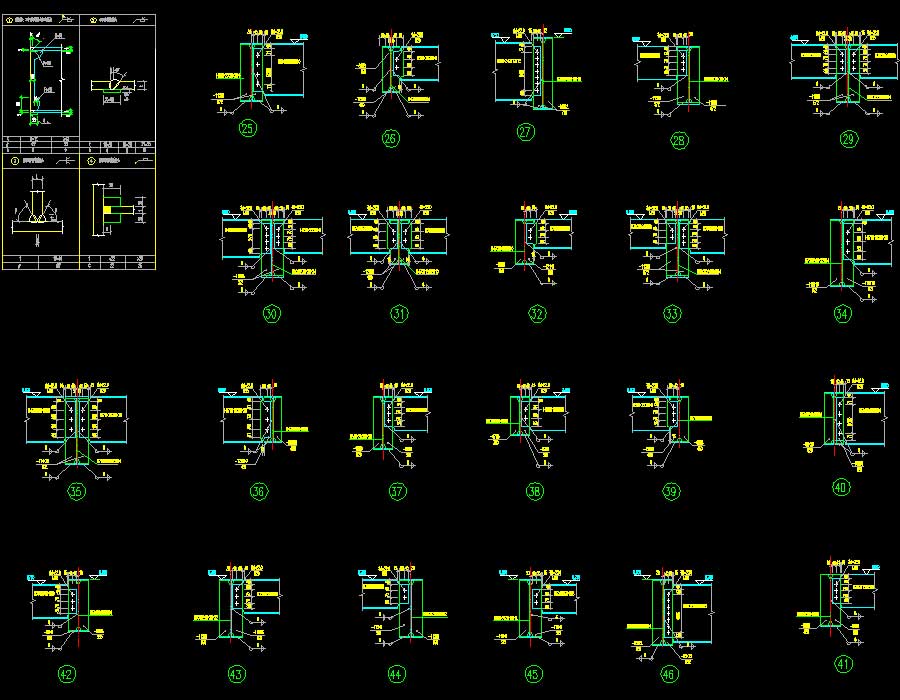

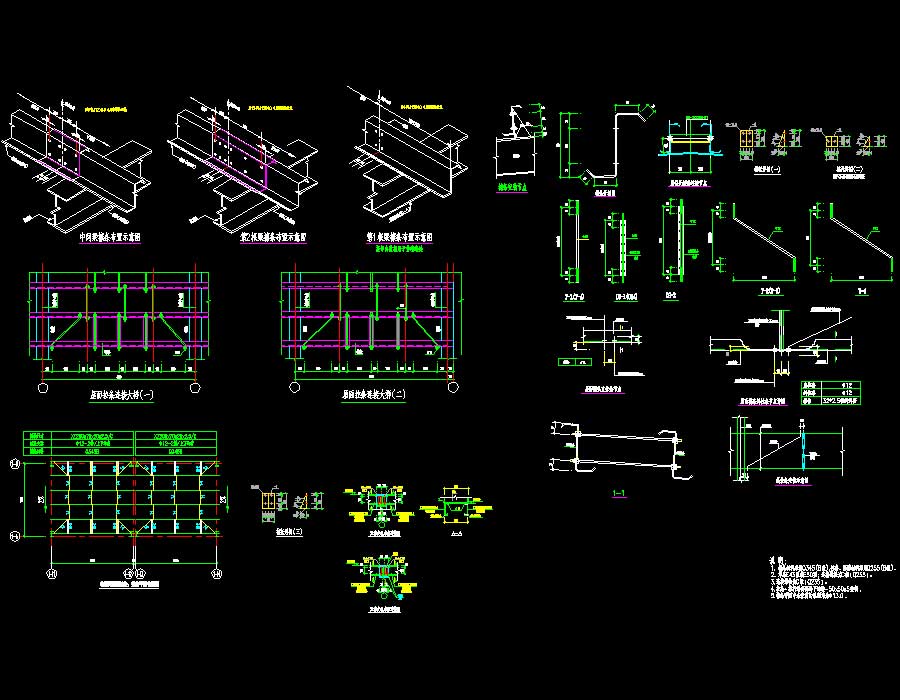

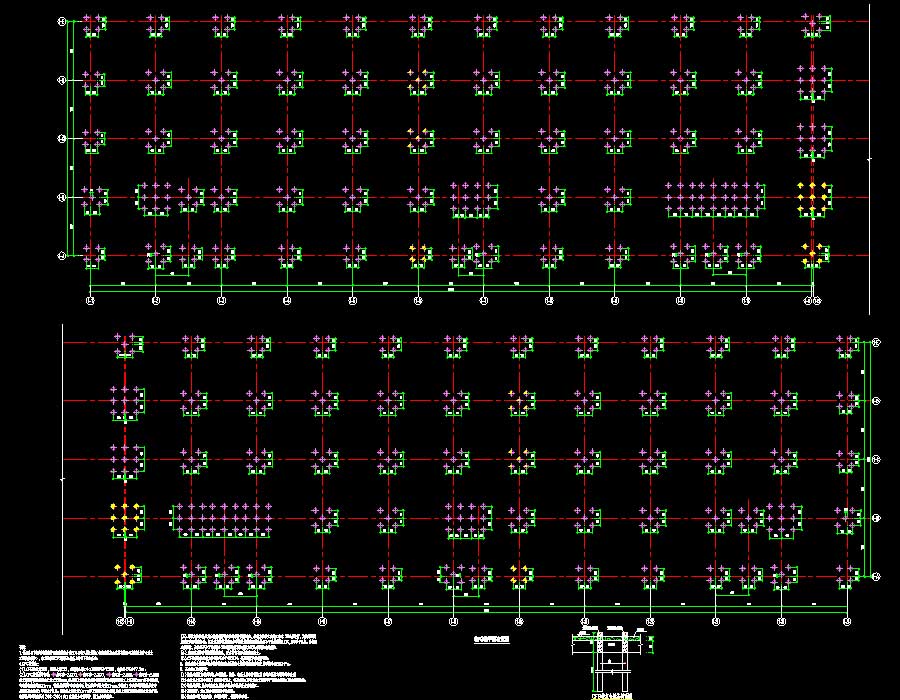

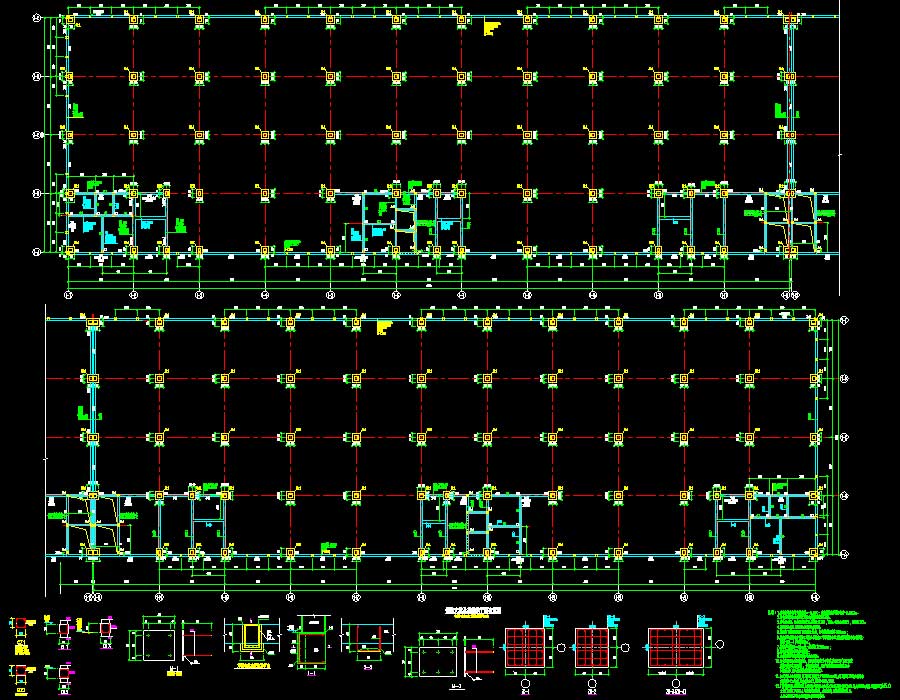

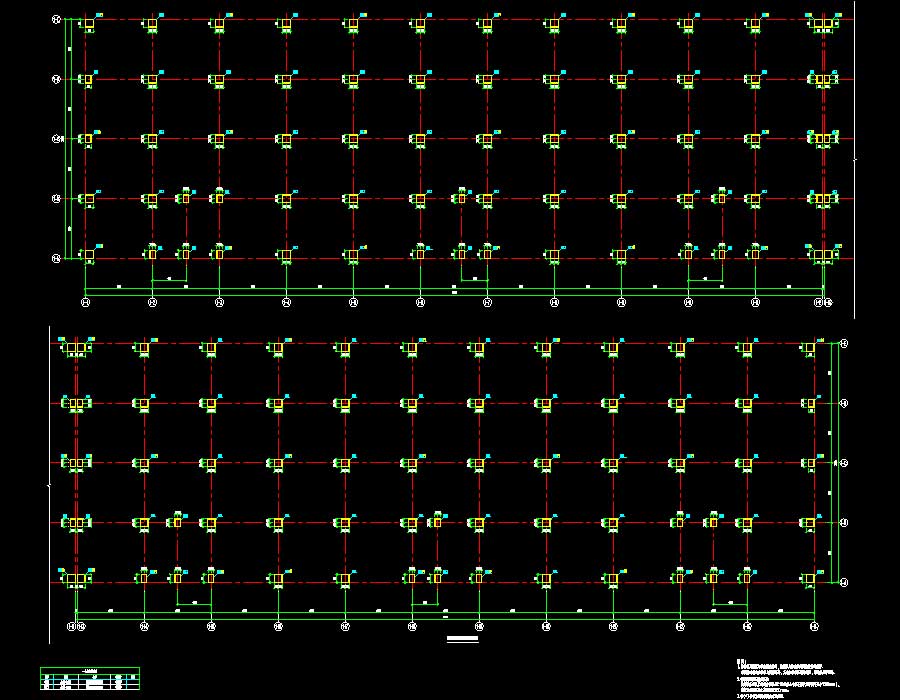

说明:该项目为某会展中心钢框架结构施工图,其主要功能为商场,建筑(轴线)长为185米,宽30米,地上三层,一层层高9米,二层层高6.6米,三层层高5米。图纸内容含:多层钢框架结构设计说明、基础平面布置图及详图、钢柱支墩及基础梁平面布置图、钢柱脚及地脚锚栓平面布置图、一层钢柱平面布置图、二层钢柱平面布置图、三层钢柱平面布置图、框架二层钢梁平面布置图及节点详图、框架二层板配筋图及节点详图、框架三层钢梁平面布置图及节点详图、框架三层板配筋图及节点详图、框架屋面钢梁平面布置图及节点详图、屋面檩条、拉条平面布置图、檩条、拉条详图、墙梁立面布置图、墙梁节点详图、1#,6#楼梯结构施工图、2#,5#楼梯结构施工图、3#,4#楼梯结构施工图。
结构类型:框架基础类型:抗震烈度:7度抗震风压:0.4kN/㎡雪压:0.4kN/㎡建筑面积:建筑高度:地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:河南省设计时间:2016
