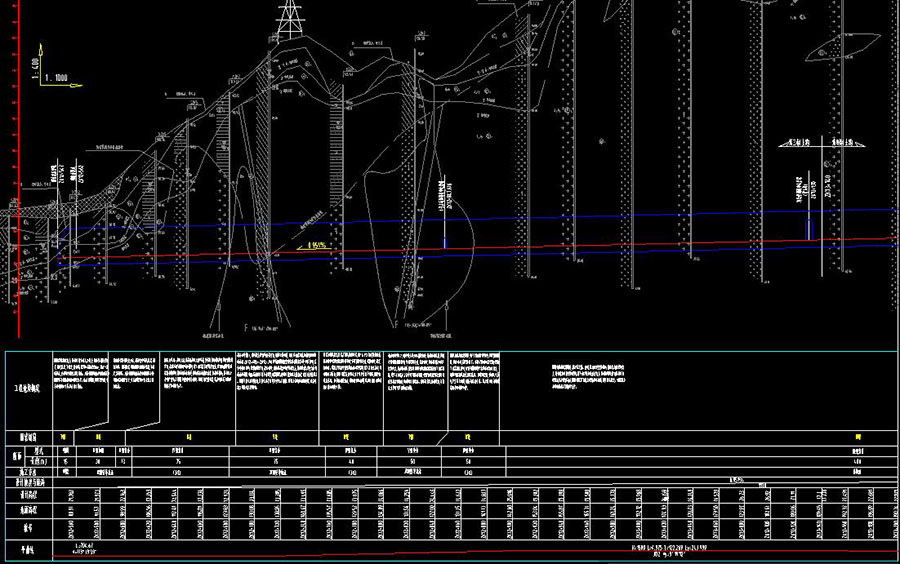

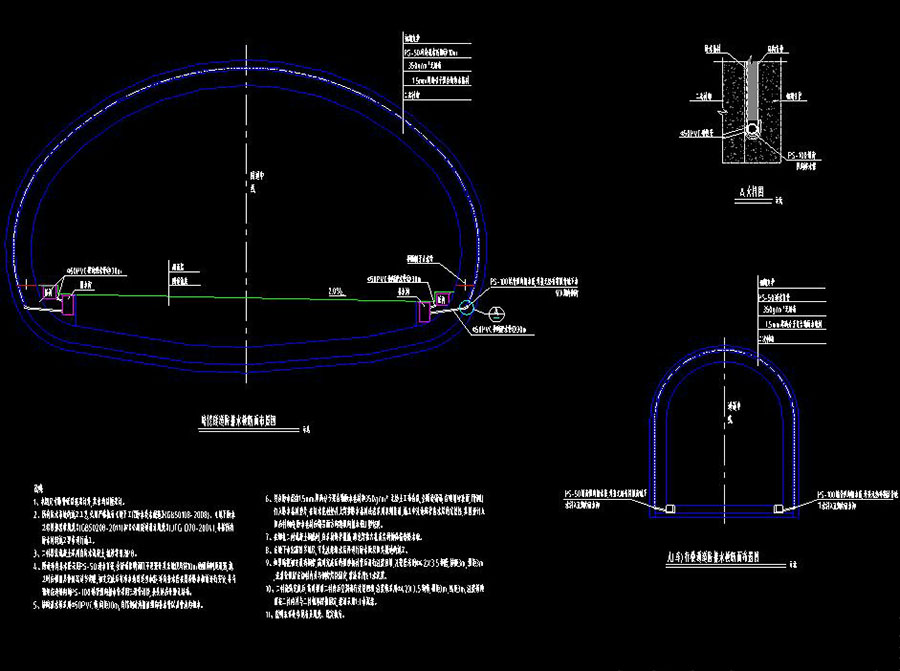

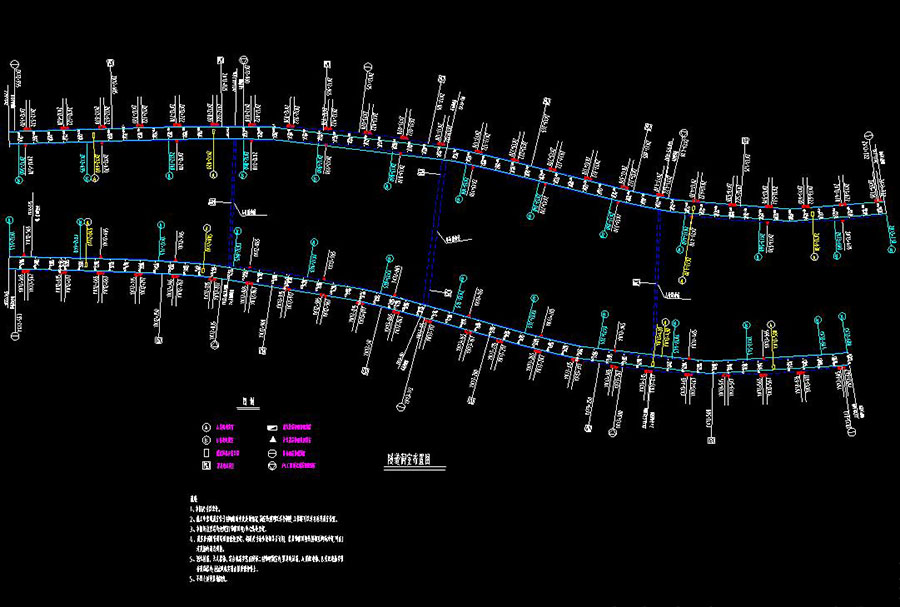

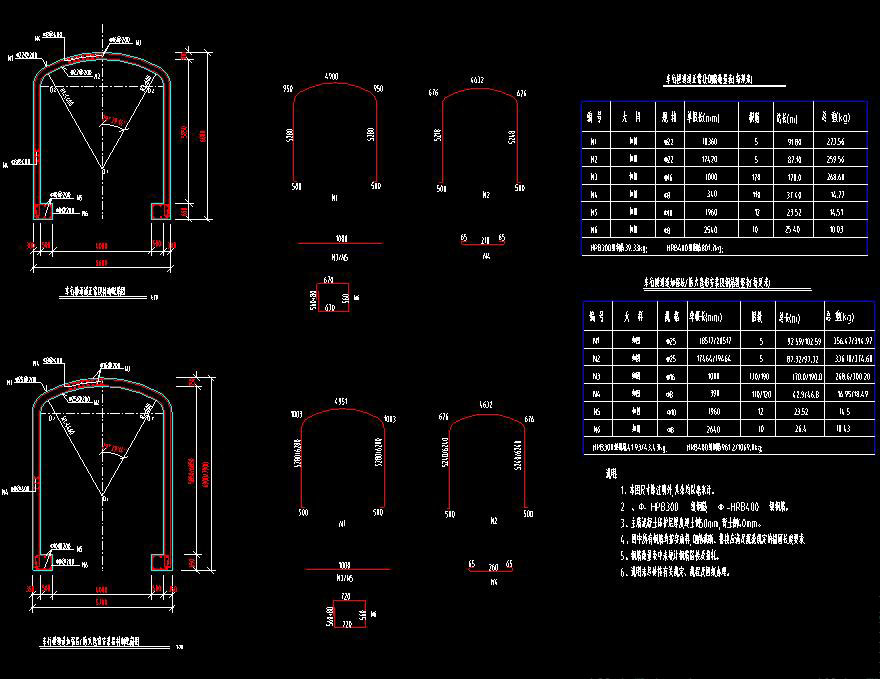

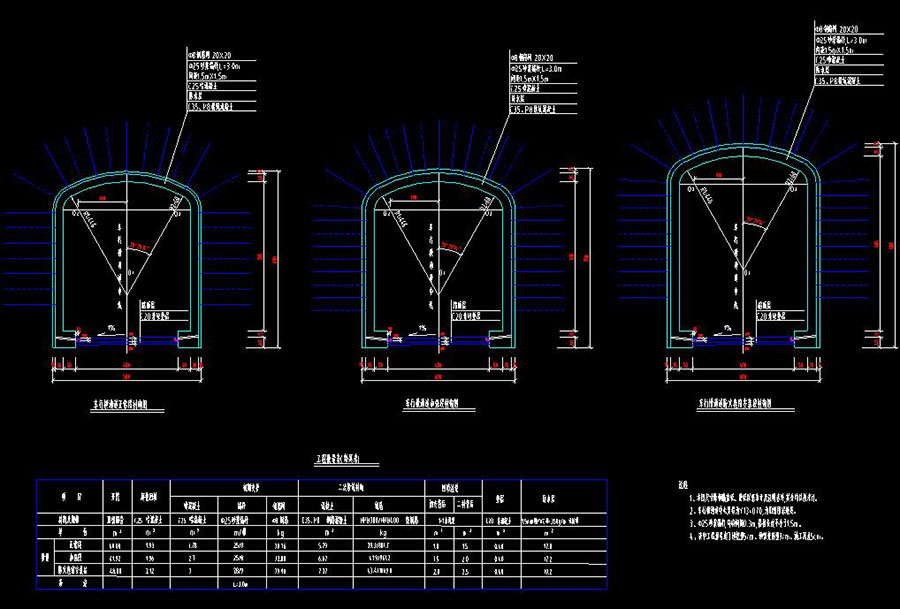

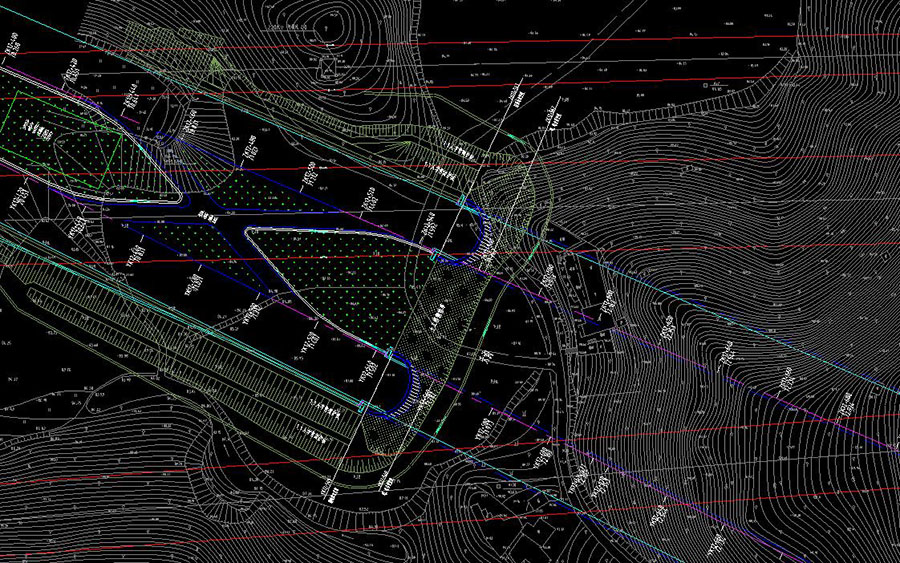

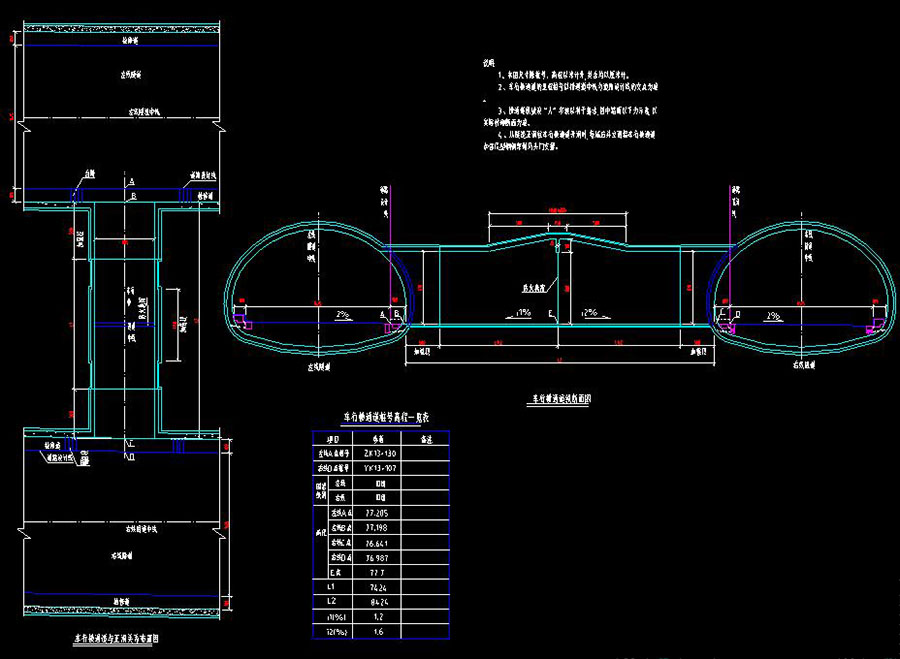

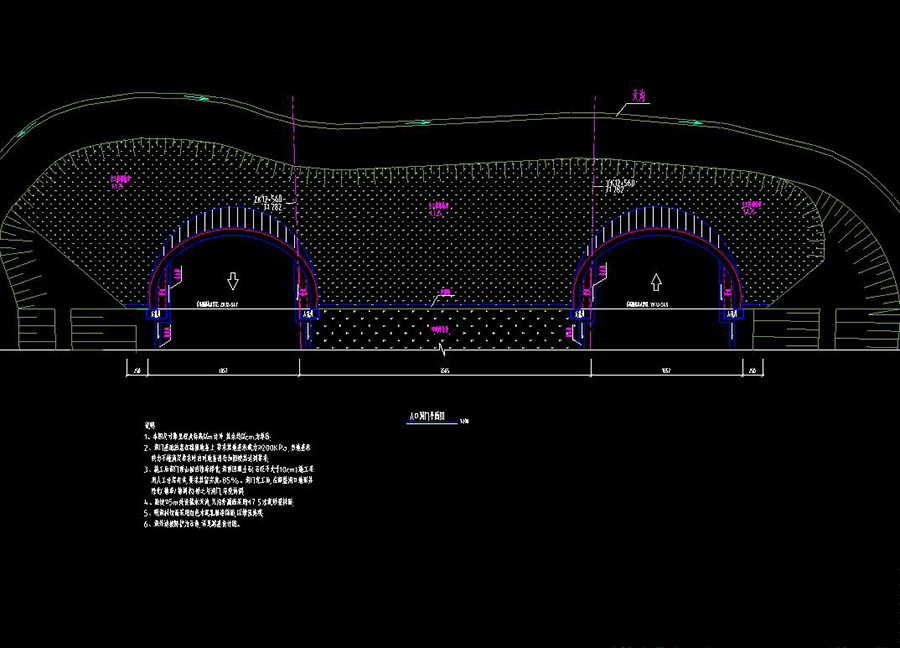

说明：某快速路三期工程隧道段，该隧道左、右线为双洞分离式隧道，单洞四车道，设计行车速度80km/h，起止里程分别为:ZK12 547~ZK13 140(长593m)、YK12 545~YK13 140(长595m)，三标范围内，除主体隧道外，设有左右线入口洞门、人行横通道1处、车行横通道1处，隧道纵向坡度0.591%，坡向小里程方向，隧道最大埋深约为163m，隧道入口洞门采用“削竹式”。图纸包含：图纸目录，设计说明，左线隧道地质纵断面图，右线隧道地质纵断面图，隧道入口洞门总平面图，隧道入口洞门平面布置图，隧道入口洞门立剖面图，洞口成洞面加固设计图，削竹式洞门配筋图，隧道净空断面图，围岩加强衬砌断面图，围岩衬砌断面图，明洞衬砌断面图，围岩(加强)衬砌断面初支钢架图，围岩衬砌断面初支钢架图，围岩(加强)衬砌断面配筋图，围岩衬砌断面配筋图，车行横通道净空断面图、衬砌断面图，人行横通道衬砌断面图，人行横通道与正洞关系布置图，人行横通道衬砌配筋图，人行横通道开洞加强配筋图，隧道排水系统平面布置图，隧道防排水设计图，洞内管沟、水沟设计图，洞外手孔井设计图，隧道洞口大管棚设计图，隧道超前小导管设计图，隧道施工方法及步骤设计图，隧道施工阶段坍塌紧急预案设计图，隧道监控量测设计图，隧道超前地质预报系统设计图，隧道内路面设计图，隧道与路基相接处路面设计图，隧道预留、预埋平面布置图，遂道装饰设计图，隧道风机预埋件设计图，消防预留洞室设计图，隧道配电箱预留洞室设计图，隧道监控综合机箱预留洞室设计图，隧道紧急电话机箱预留洞室设计图，隧道监控PLC控制箱预留洞室设计图，人行横通道处预埋设计图，横通道紧急电话预留洞室设计图，车行横通道处监控预埋设计图，预留洞室配筋图，土建主要工程数量表（缺隧道总平面图）
