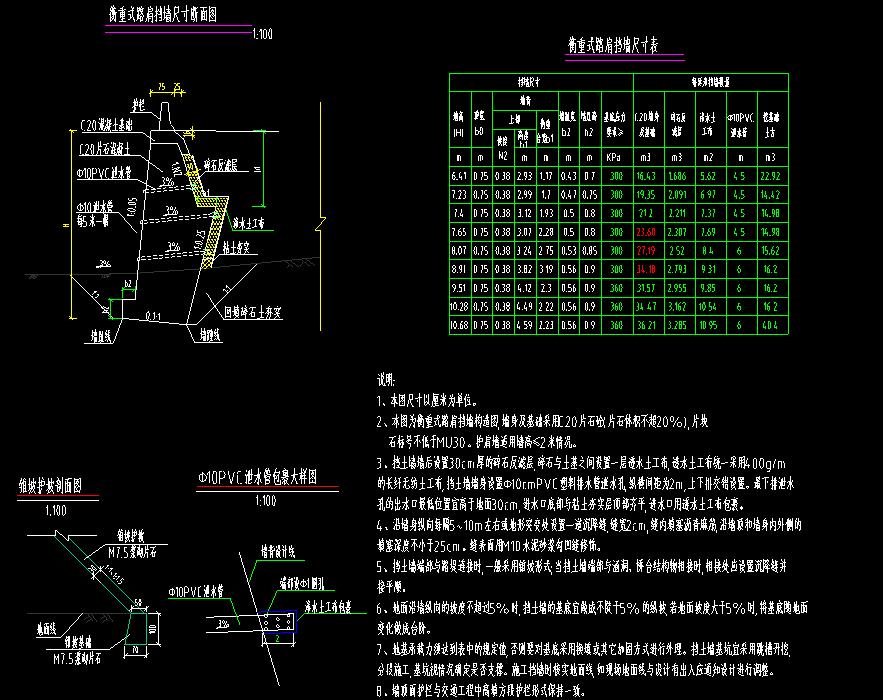

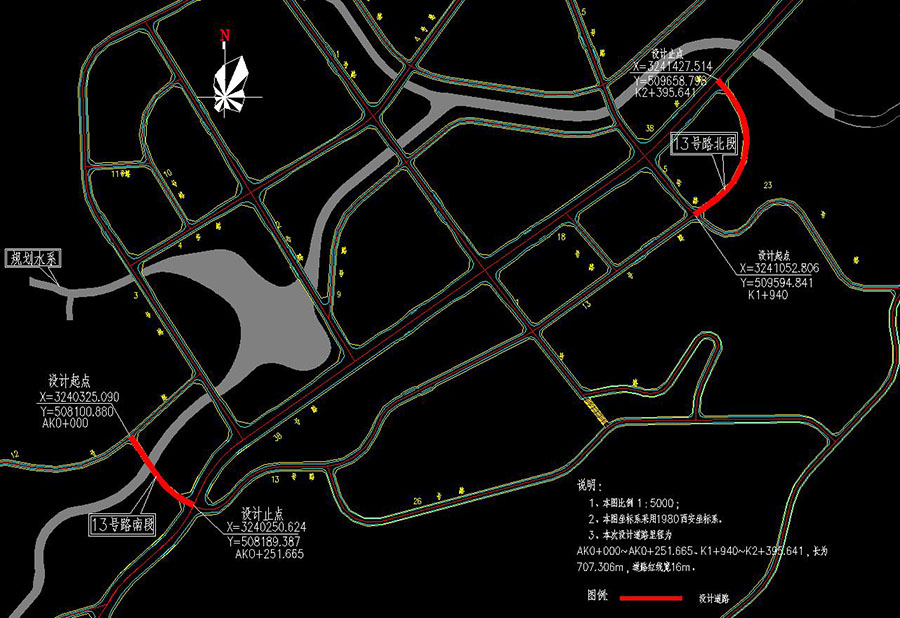

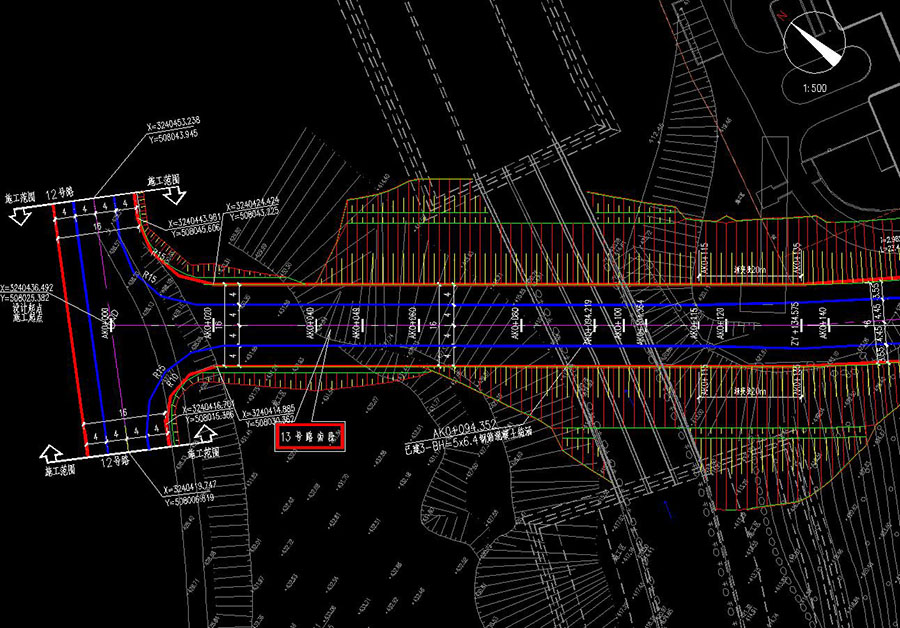

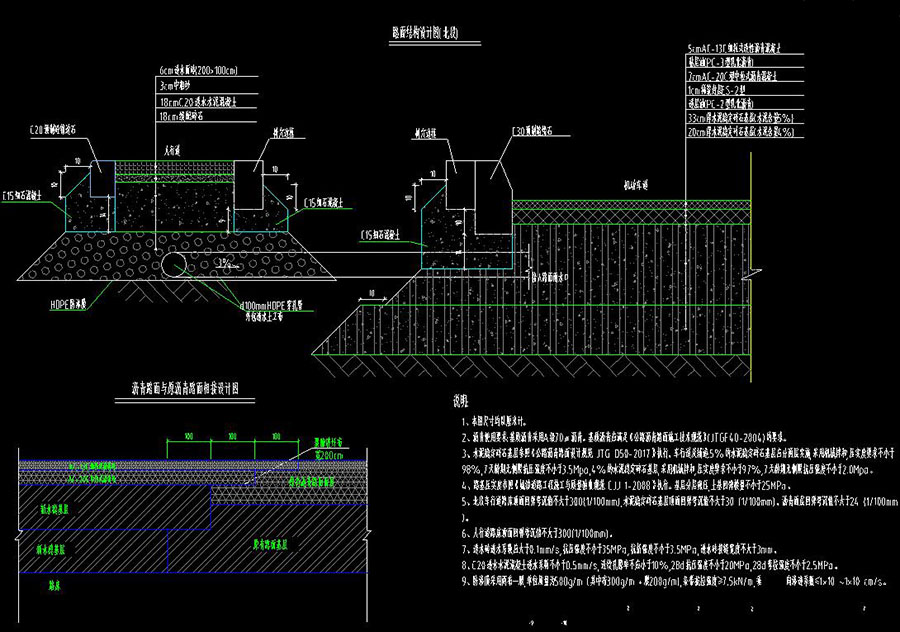

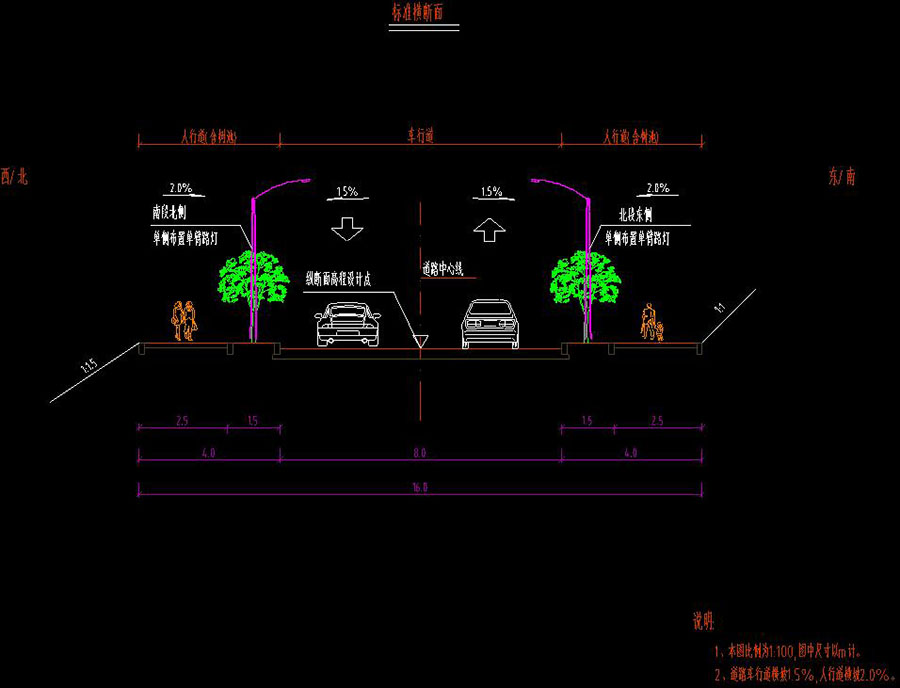

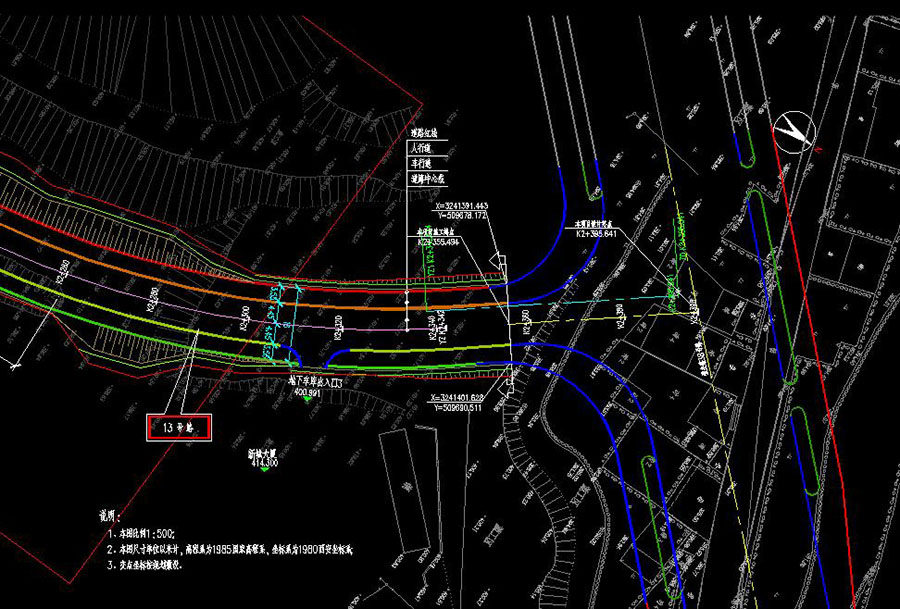

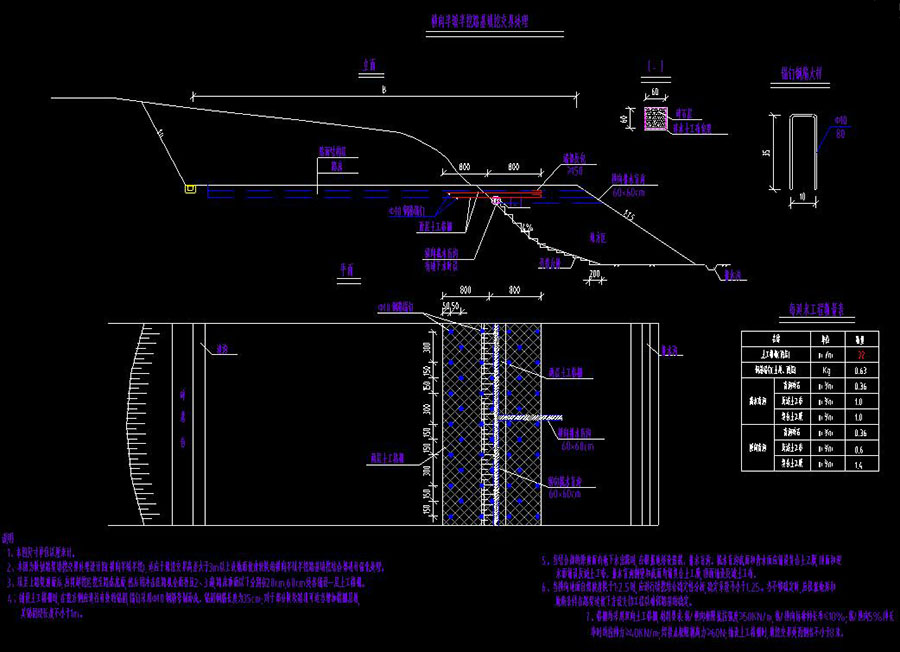

说明:13号道路工程施工图,包含南、北两段,北段南起于5号路、北止于38号路,道路设计全长455.641m,实施长度390.412m,标准路段红线宽16m,其中与5号、38号路交叉口不在本次设计范围;南段西起于12号路、东止于38号路,道路设计全长251.665m,实施长度201.576m,标准路段红线宽16m,其中与38号路交叉口不在本次设计范围。本次设计内容主要包括道路、交通、给水、排水、电气及照明工程。图纸包含:施工图说明,主要经济技术指标表,道路区位图,道路中线定位图,道路平面设计图,道路纵断面设计图,直线、曲线及转角表,纵坡、竖曲线表,道路逐桩坐标表,道路标准横断面,一般路基设计图,土石方总量计算表,横断面设计图,交叉口竖向设计图,清除表土工程数量表,低填浅挖工程数量表,低填浅挖路基处理设计图,路基填挖交界处理数量表,路基填挖交界处理设计图,路基边坡防护工程数量表,路基边坡防护工程设计图,高边坡支护工程工点设计图,挡土墙工程数量表,挡土墙工程设计图,路基排水工程数量表,路面结构设计图,道路无障碍设计,人行道栏杆大样图,人行道与建筑物衔接大样图;给水系统图,管线综合标准横断面图,给水平面图,给水纵断面图,给水节点大样图 ,给水管道沟槽开挖断面图,给水主要工程量表等等
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2018建筑风格:现代效果图:无
