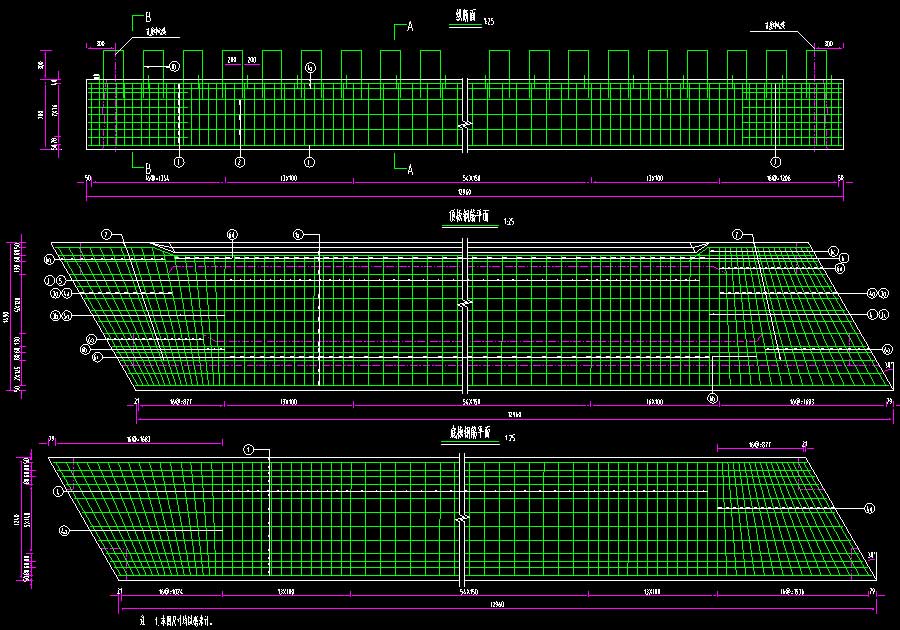

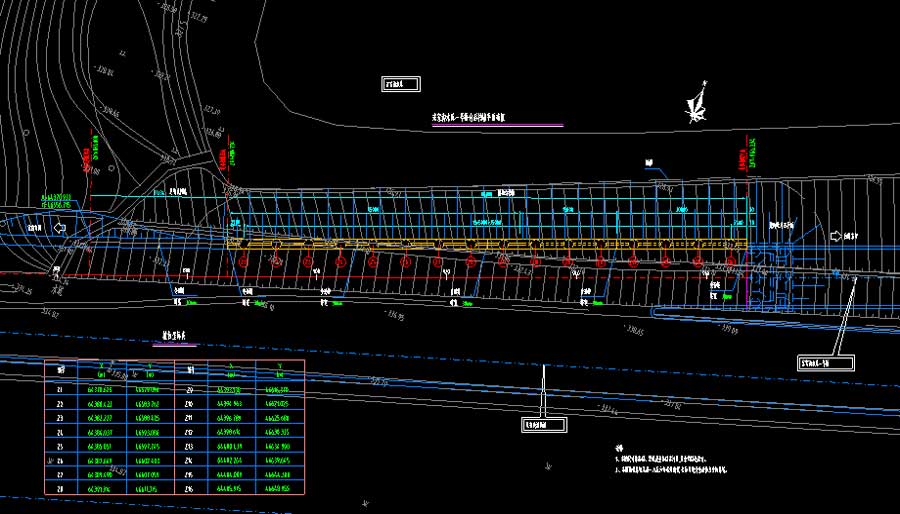

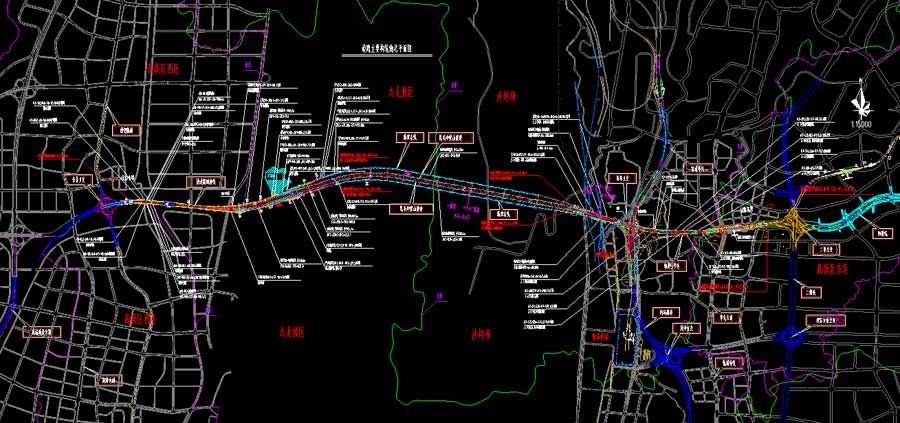

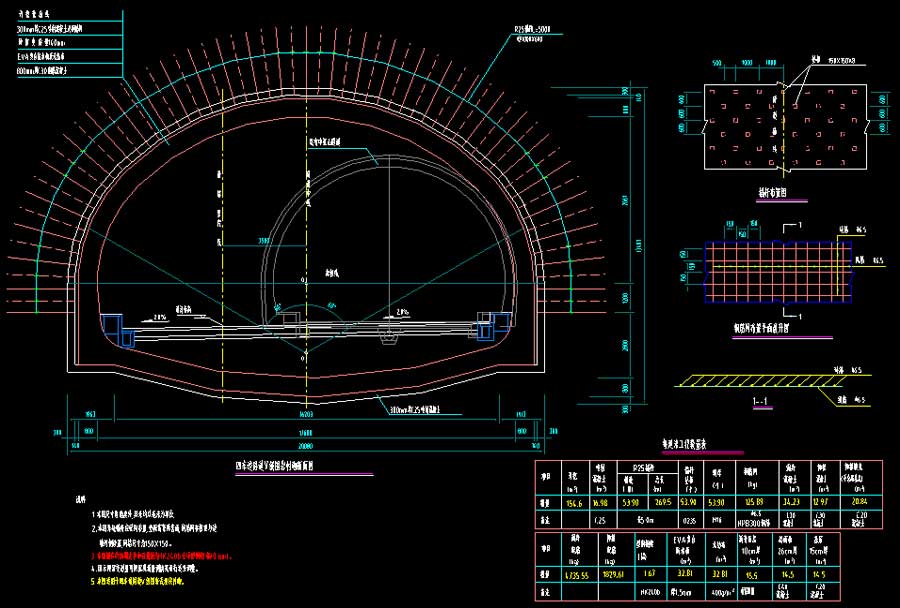

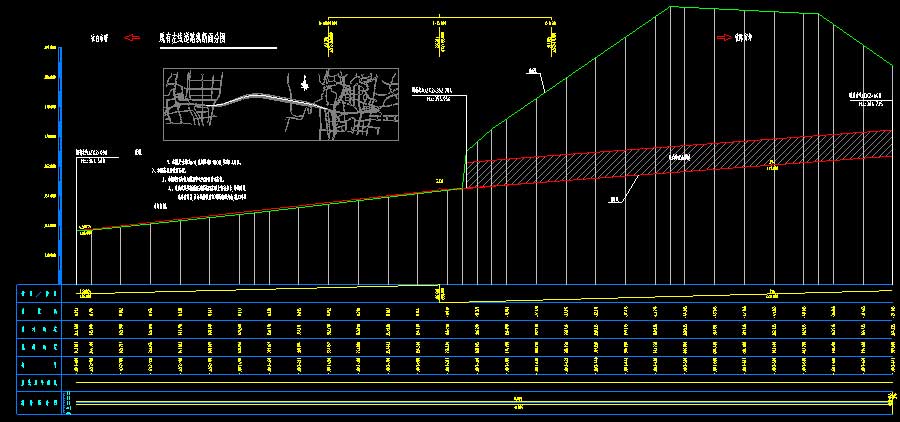

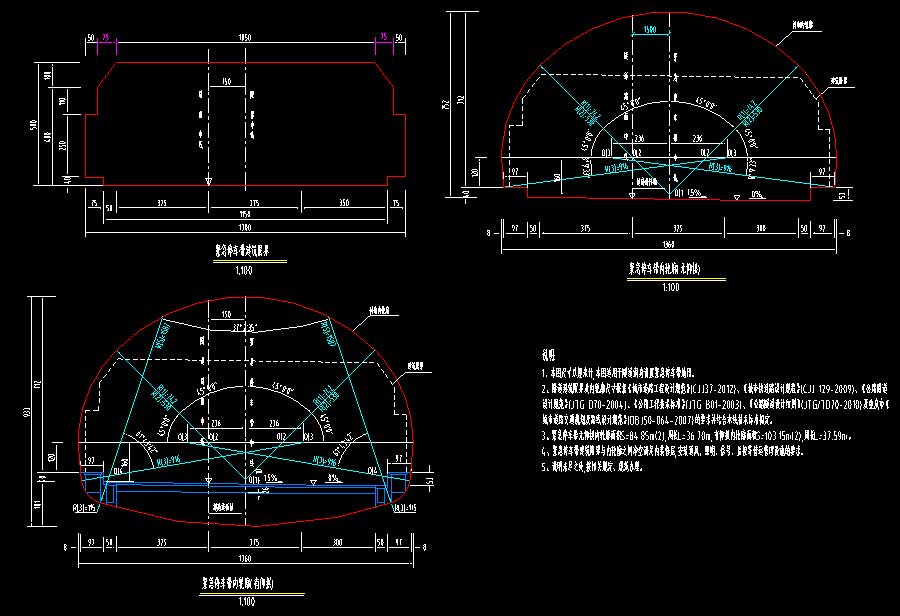

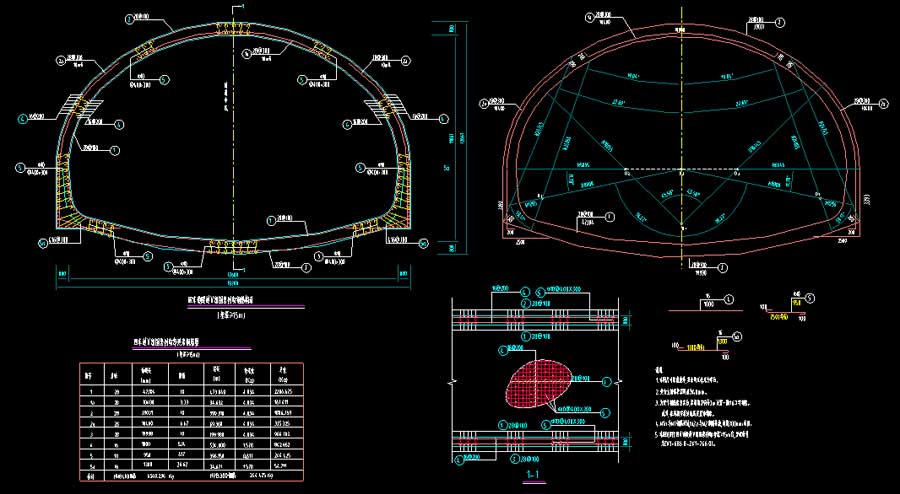

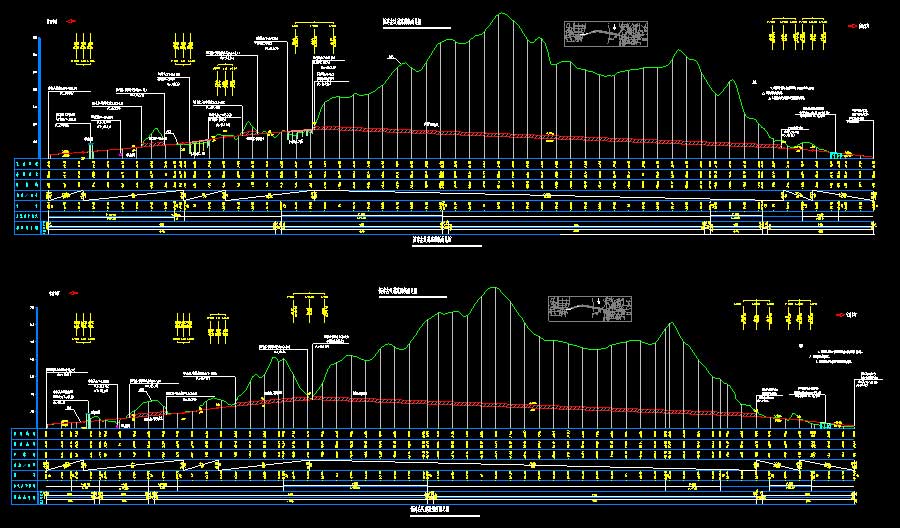

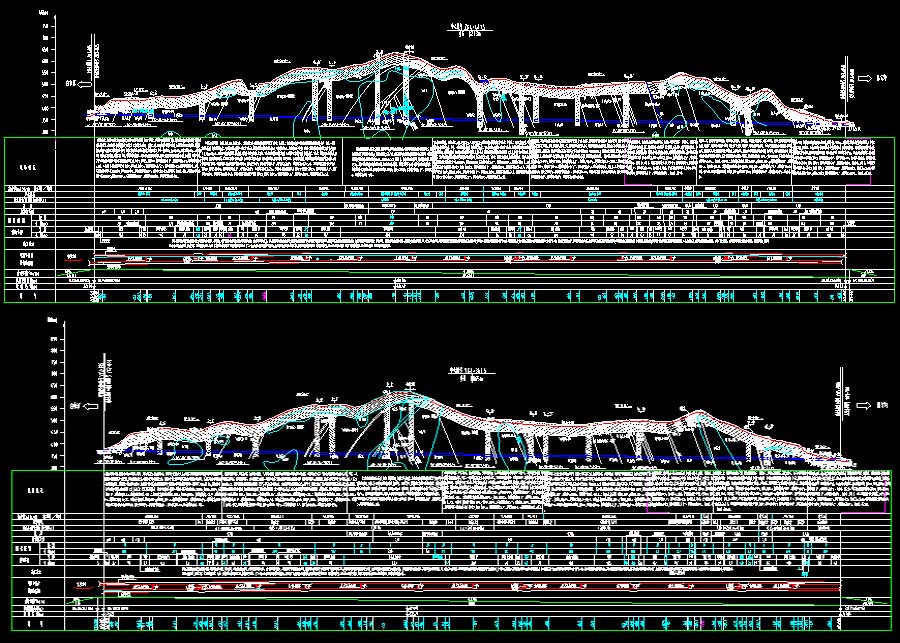

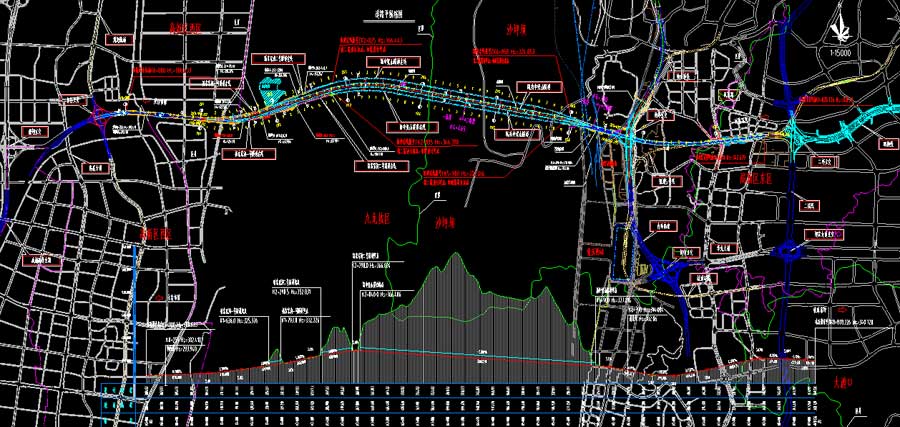

说明：该项目为某隧道扩容改造工程道路施工图（含详勘报告），全长约8.9km，采用城市快速路标准，设计车速80km/h。隧道段长约4.45km，推荐方案采用在既有隧道外侧新建单洞2车道隧道的方式，形成3个隧道组成的隧道群。其中北侧新建隧道2座，分别长105.7m、3233m，原洞拓宽隧道1座，长157m，北侧隧道合计3510m；南侧新建隧道3座，分别长256m、503.5m和3065m，南侧隧道合计3808.5m；南北两侧隧道单洞总长7318.5m。该段另新建桥梁两座，桥长分别为129m和174m。图纸内容含：设计说明，项目区位图，道路平纵缩图，道路主要构筑物总平面图，既有左右线道路纵断面分图，新建左右线纵断面总图，逐桩坐标表，道路全线直线、曲线及转角一览表，道路超高方式设计图，道路标准横断面图，西接线道路分平面图，主线、新建左右线道路纵断面分图，标准横断面图，道路横断面图，道路土石方工程数量表，路面结构图，新旧路基拼接处置图，网格护坡大样图，一般路基设计图，桥头路基处理设计图，防撞护栏构造图，防护网大样图，特殊路基处理设计图，抗滑薄层大样图，土工格栅大样图，端部设计图，管线过街加固图，截、排水沟大样图，桥位图，桥平面布置图，桥立面图，桥支座布置图，密封板与下密封板连接构造，弹簧片和防跌落绳，桥面铺装构造，垫平块和垫石构造，桥面排水构造，防撞护栏构造图，洞口设计图，隧道平面布置图，隧道建筑消防平面布置图，隧道衬砌图，明洞衬砌配筋图，中梁山挡头墙，车行横通道衬砌图，行衬砌图，隧道变电所衬砌图，隧道指导性施工通风设计图，锚杆、背后注浆、污水处理池，风机悬挂段钢筋，超前大管棚设计图，自进式管棚设计图，高速监控量测图，隧道内岩溶处理动态设计图，施工组织横道图，隧道弃碴坡脚挡碴墙、路堑挡墙，洞门铭牌设计图，隧道洞口地表截水沟设计图等等。
