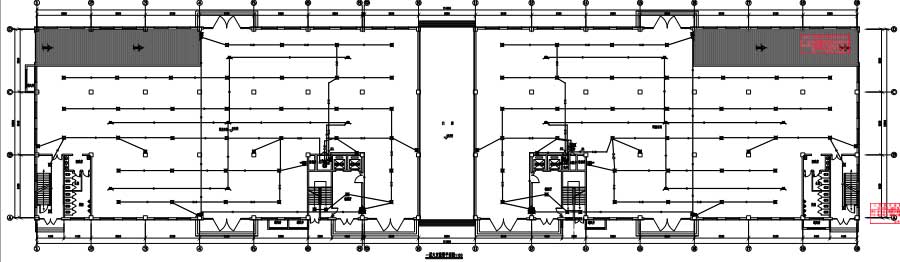

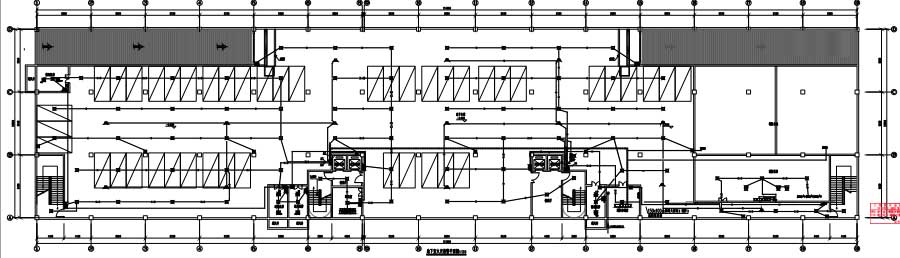

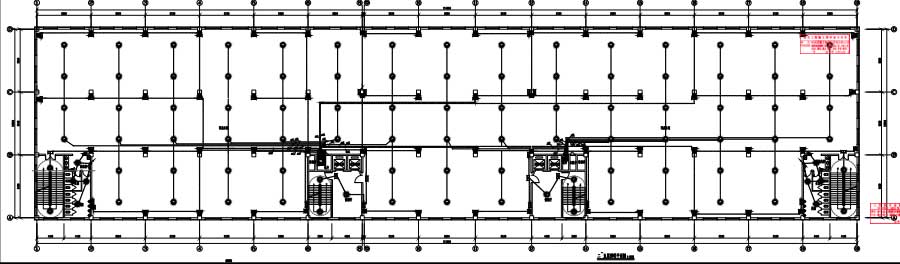

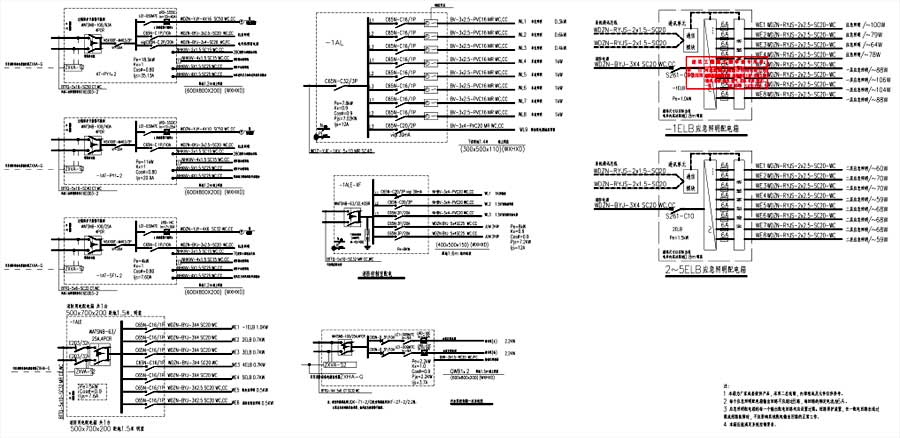

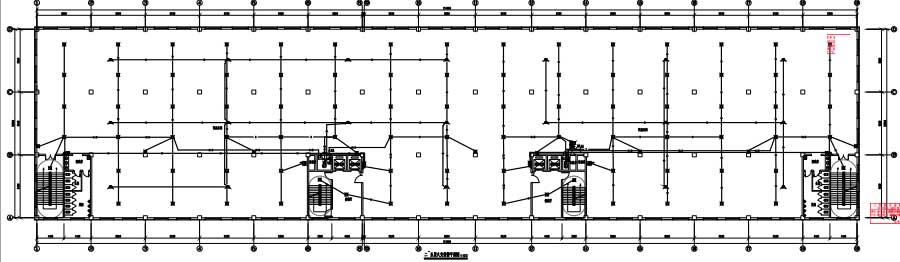

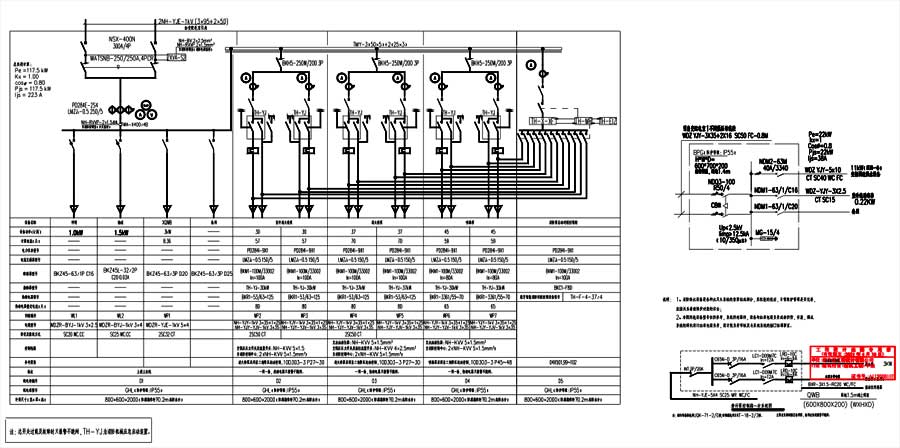

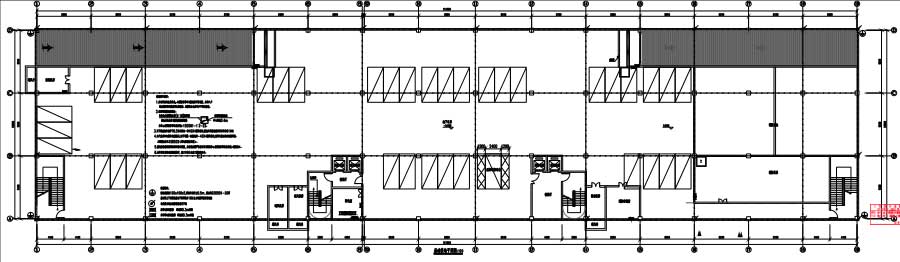

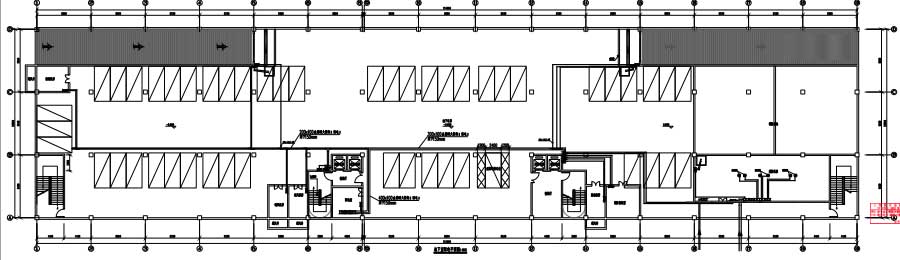

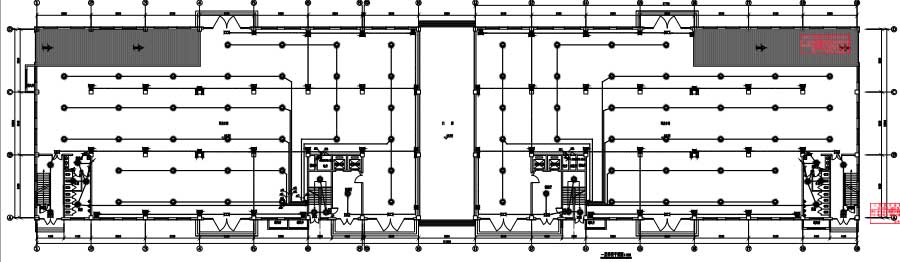

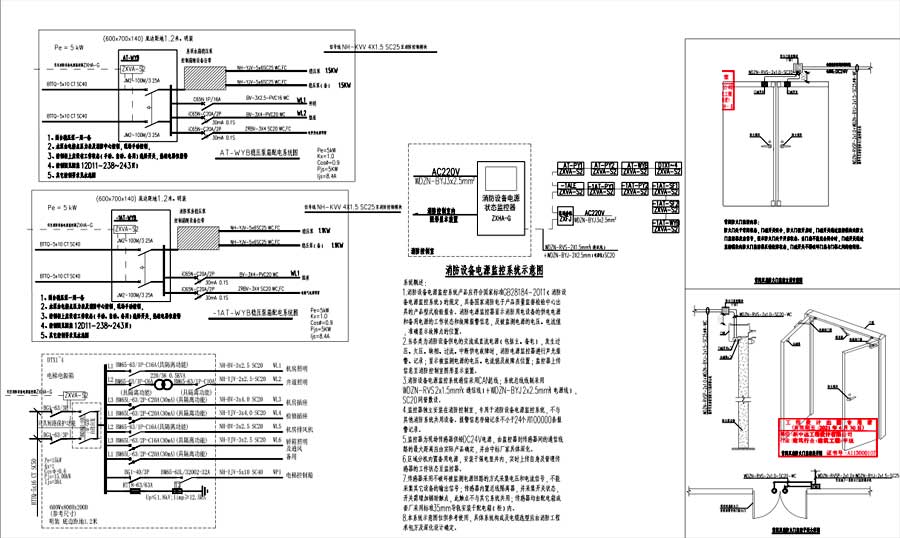

说明:该项目为某多层车间电气施工图,该套图纸为PDF版。主要结构形式为框架结构,建筑高度为23.1米,地上层数5层,总建筑面积为22143.5平方米。设计范围:1.供配电系统(仅低压配电系统)2.照明(含应急照明)系统3.防雷与综合接地系统4.火灾自动报警系及消防联动控制系统。图纸内容含:电气说明,自带电源集中控制型消防应急照明和疏散指示系统设计说明,火灾报警说明,配电系统图,消防控制室配电系统图,应急照明配电箱系统图,消防设备电源监控系统示意图,火灾报警系统图,配电平面图,照明平面图,火灾报警平面图,屋顶机房电气平面图,基础接地平面图,屋顶防雷平面图。
建筑面积:22143.5㎡地上层数:5层建筑高度:23.1m地下层数:高度类别:多层图纸深度:施工项目地址:设计时间:2020
