4层多层大剧院全专业施工图3718111225文件大小:410.94M推荐人:馒头图纸张数:779张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:37007.98㎡地上层数:4层建筑高度:34.6m地下层数:1层高度类别:多层图纸深度:施工项目地址:吉林省设计时间:2013建筑风格:现代效果图:无

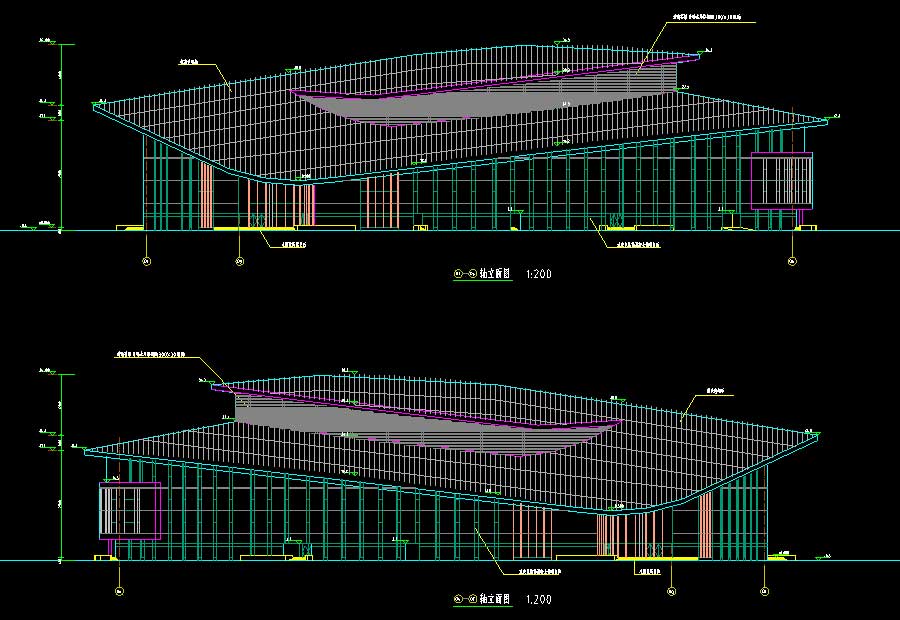

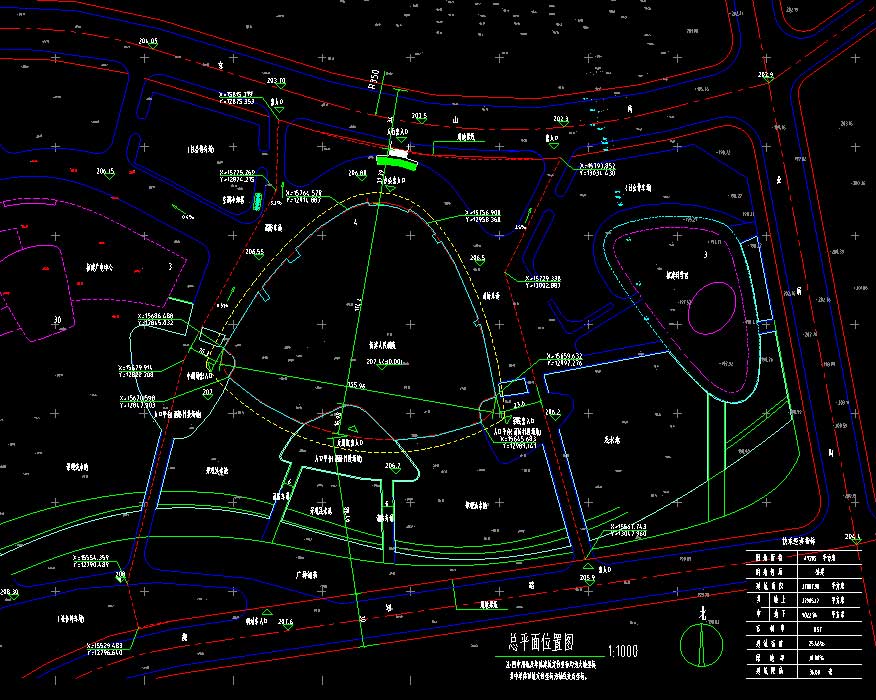

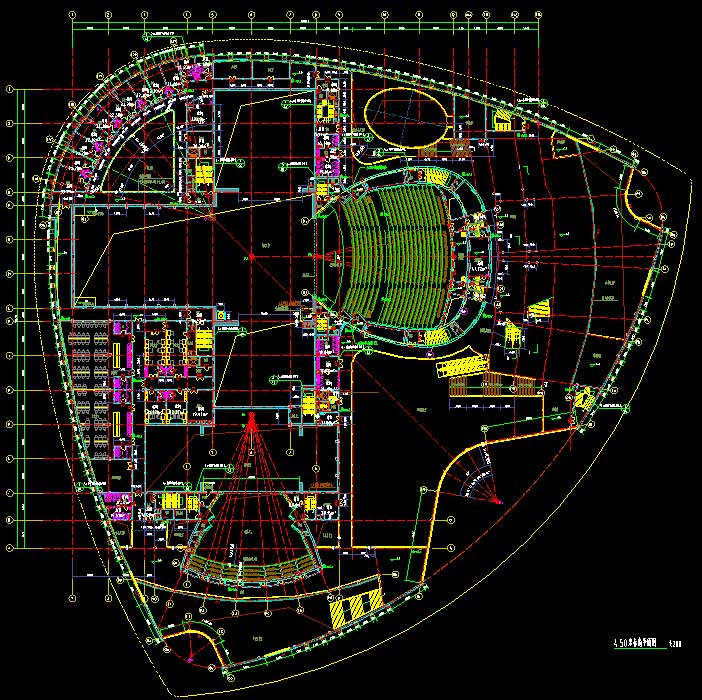

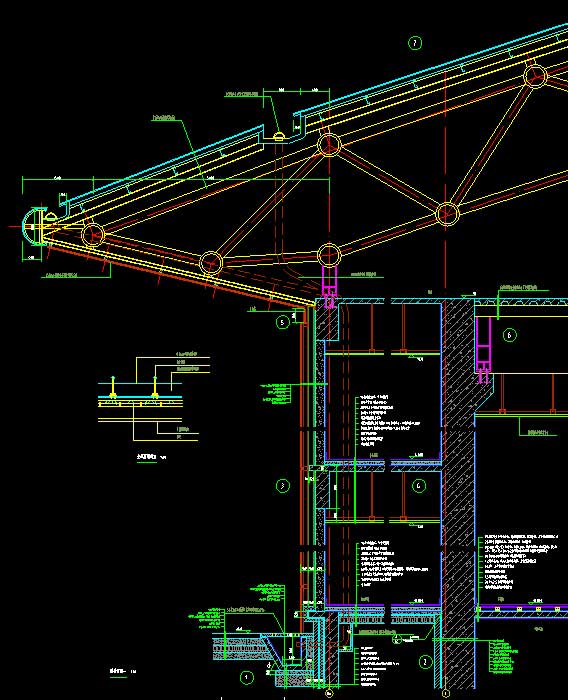

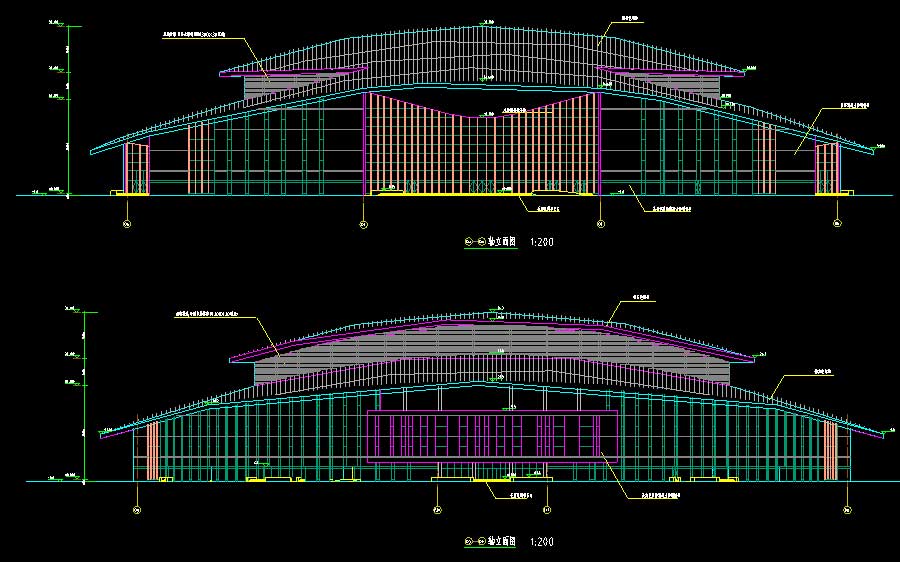

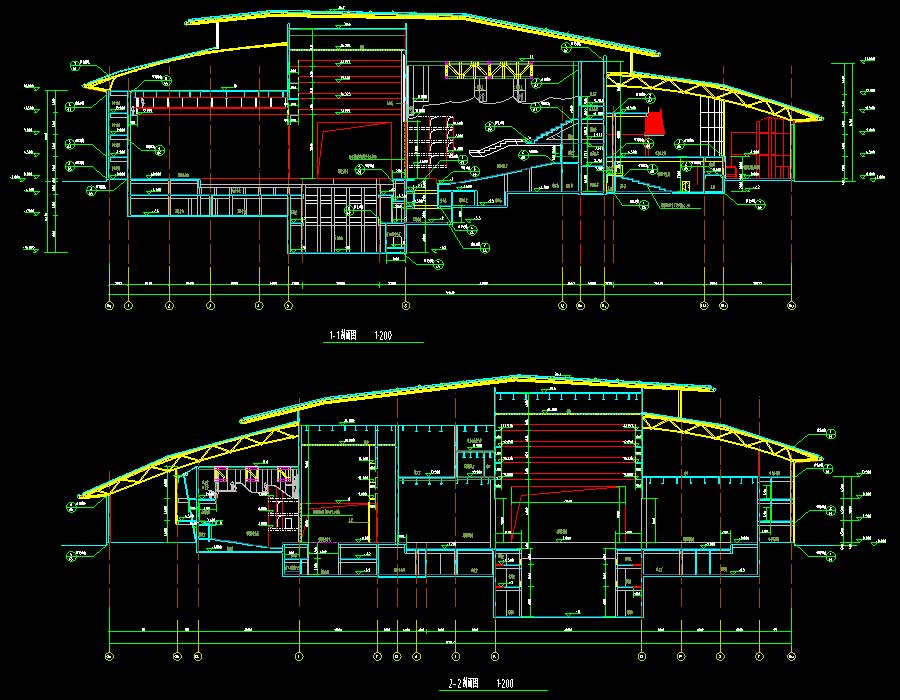

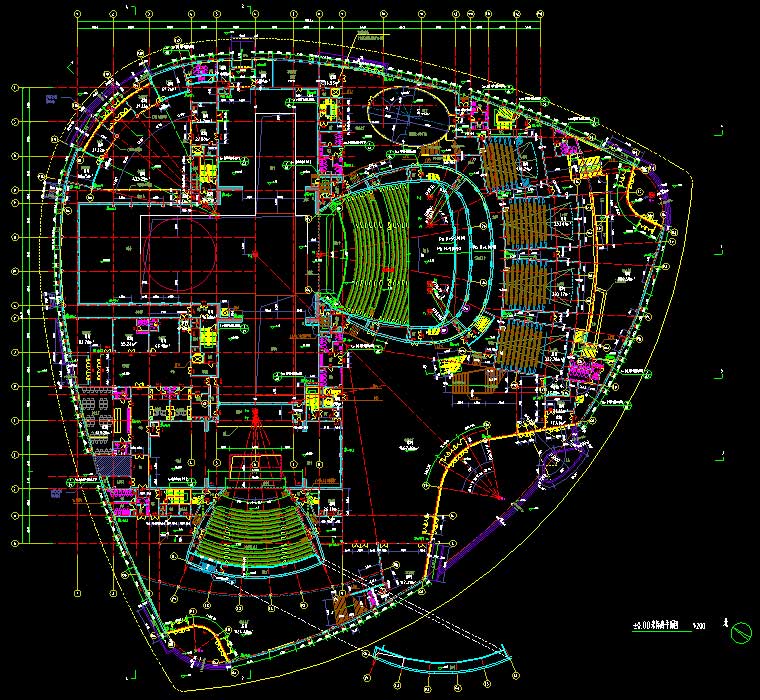

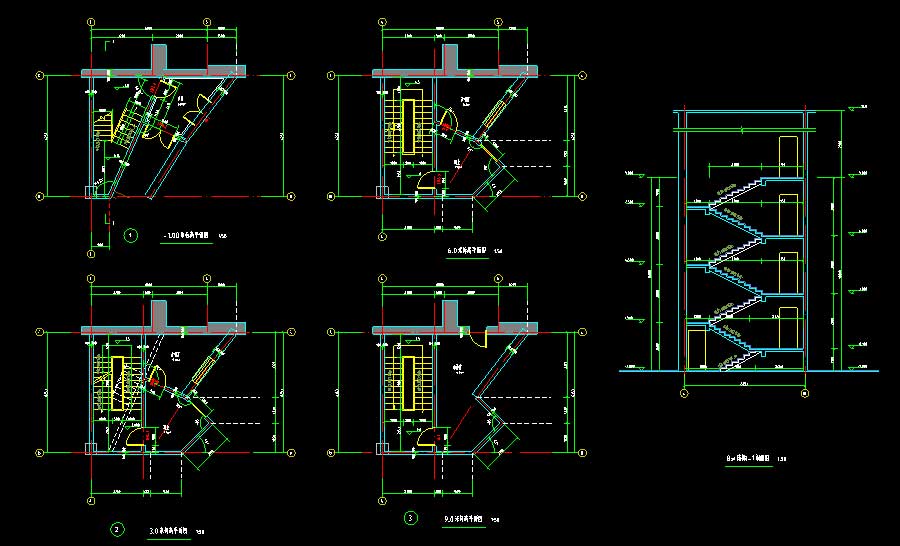

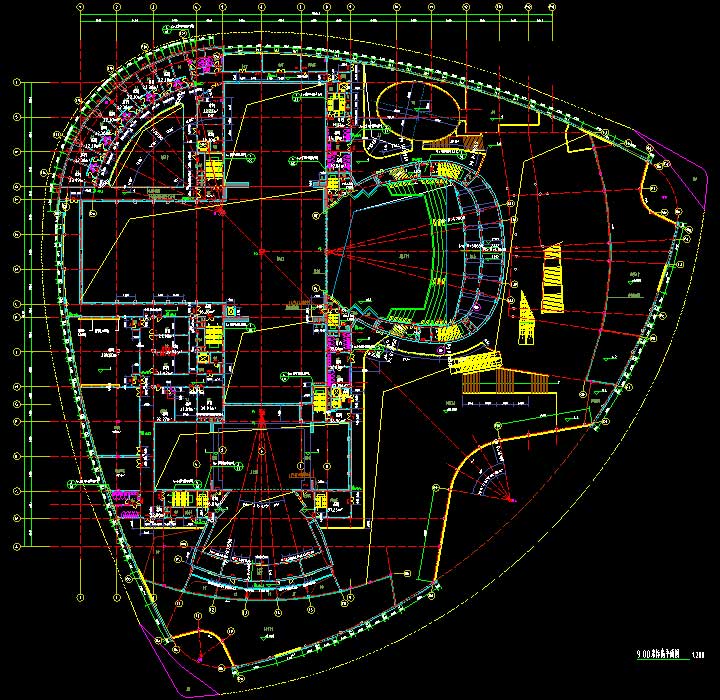

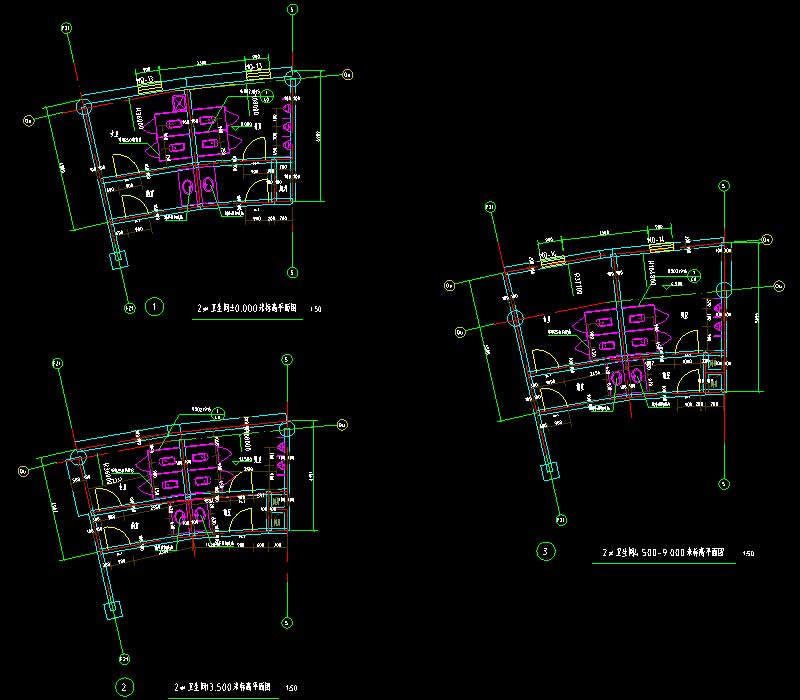

说明:该项目为某多层大剧院全专业施工图,抗震设防烈度为7度,主要结构形式为框架、剪力墙结构,建筑高度为34.6米,地上层数4层,地下层数为1层,总建筑面积为37007.98平方米。图纸内容含:建筑说明,总平面位置图,平面图,立面图,剖面图,轴线放线定位图,防火分区示意图,楼梯大样图,剧场平面放大图,剧场观众厅剖面图,影院平面放大图,宿舍单元平面放大图,贵宾影院平面放大图,化妆间平面放大图,卫生间平面放大图,墙身详图,门窗汇总表,门窗立面放大图,留洞平面图;给排水说明,细水雾灭火系统设计说明,大空间智能型主动喷水灭火系统设计说明,给排水、消防平面图,喷淋平面图,舞台上空消防平面图,栅顶消防平面图,给水系统图,排水系统图,压力排水系统图,喷淋系统图,雨淋系统图,消防泵房平面布置图,高压细水雾泵房大样图、系统图,高压细水雾系统图、水幕系统图,消火栓、消防水泵房、消防水箱间系统图;结构说明,结构超长设计说明,基础平面布置图,墙柱平法施工图,梁板平法施工图,基础详图,暗柱详图,挡土墙详图,楼梯平面布置图,墙柱详图,墙柱定位图;电气说明,竖向干线系统图,低压配电系统图,剧场、音乐厅舞台照明系统图,台下、台上机械系统图,功放设备系统图,录音设备系统图,预留电源配电系统图,消防泵房配电系统图,换热站预留配电系统图,制冷机房配电系统图,动力系统图,照明系统图,应急照明系统图,应急疏散系统示意图,电力干线平面图,动力平面图,照明平面图,宿舍电气平面放大图,接地及总等电位联结平面图,屋面防雷平面图,建筑设备监控系统图,安全防范系统图,门禁系统图,综合布线系统图,广播扩声系统系统图,弱电平面图,火灾自动报警系统图,防火分区示意图,电气消防平面图;暖通说明,采暖平面图,盘管平面图,采暖系统图,多联机空调平面图,空调、通风、防排烟平面图,空调水管平面图,空调水系统图,冷冻机房水系统原理图、设备布置平面图,加压送风系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。无单独地库部分图纸。
