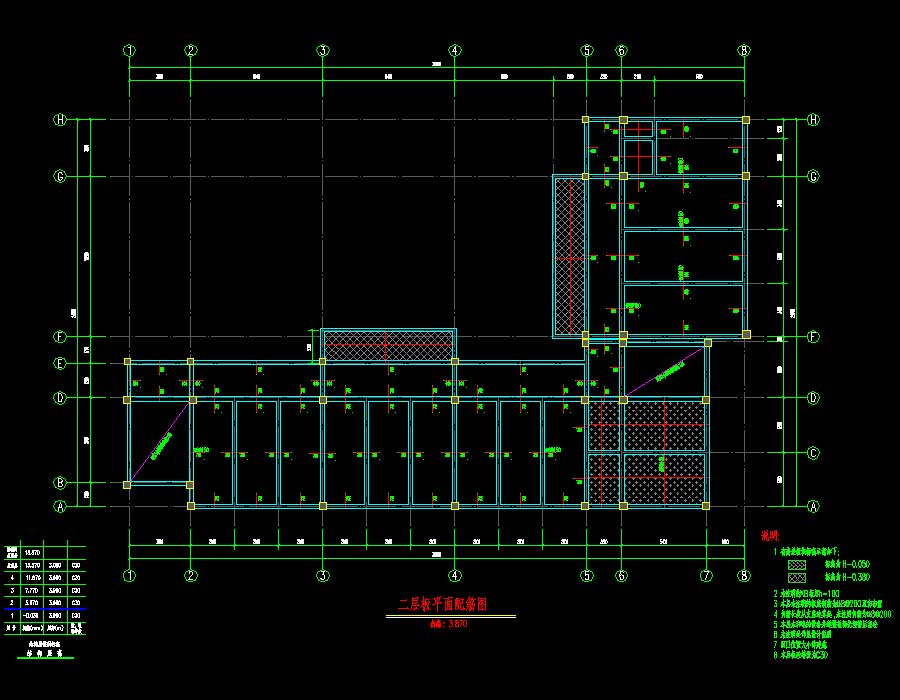

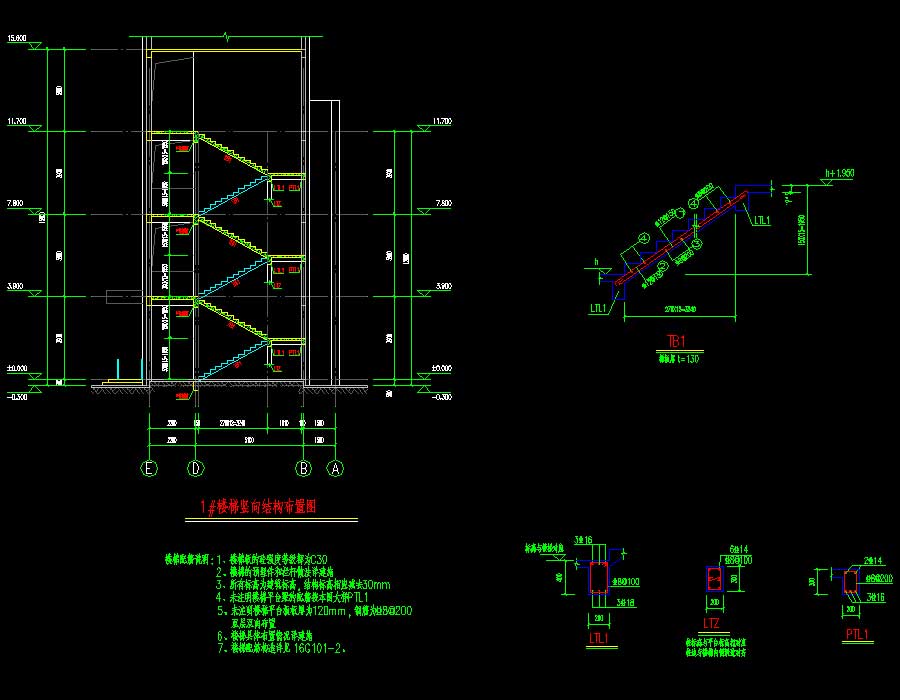

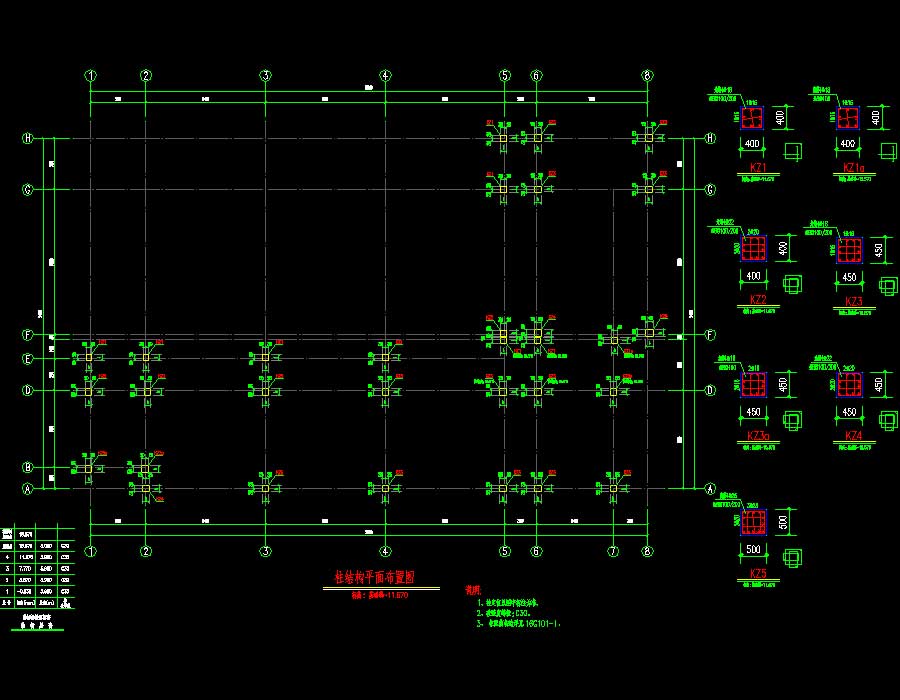

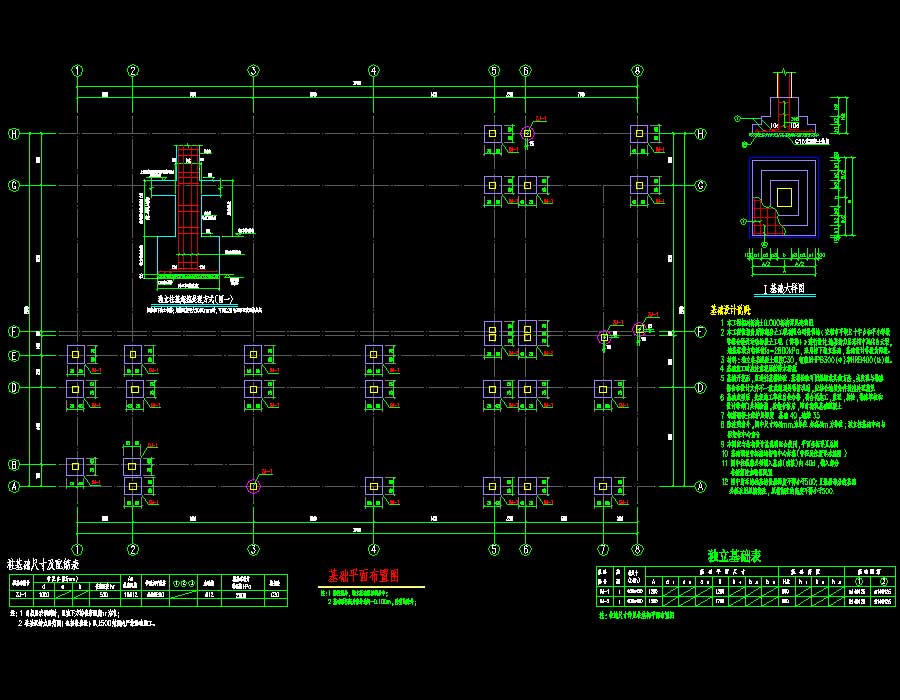

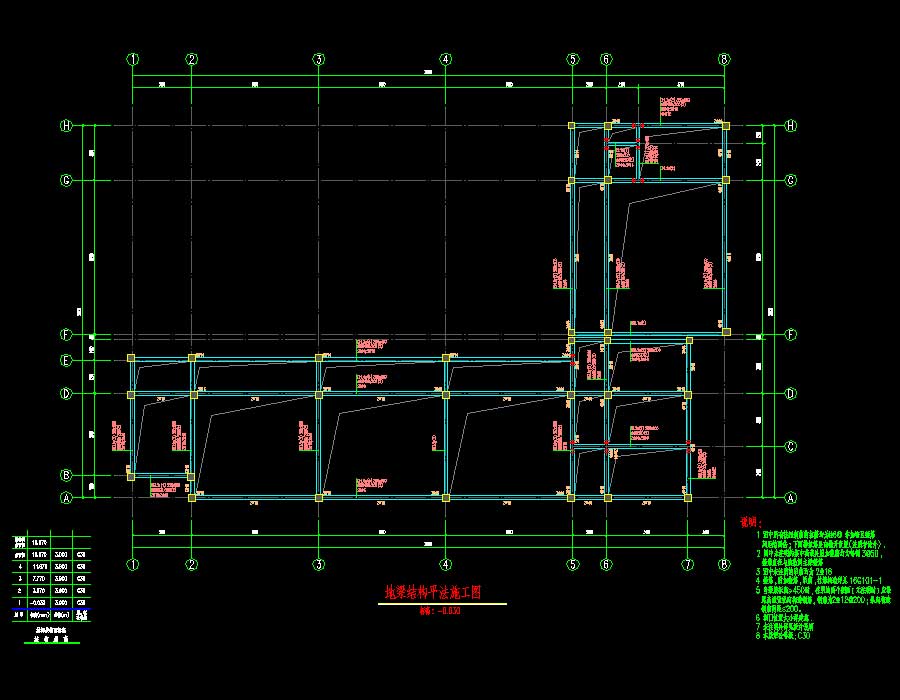

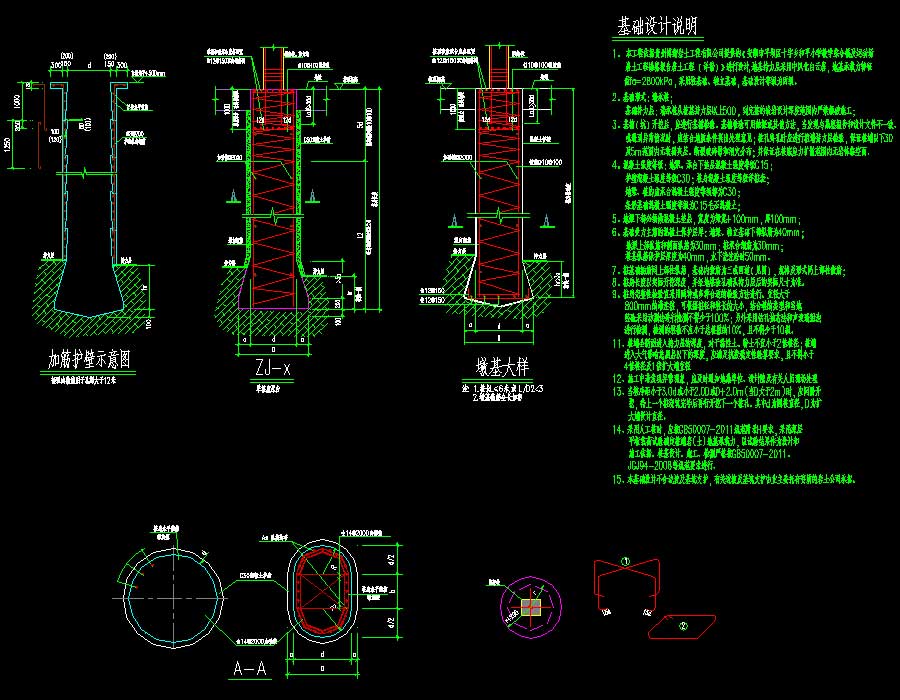

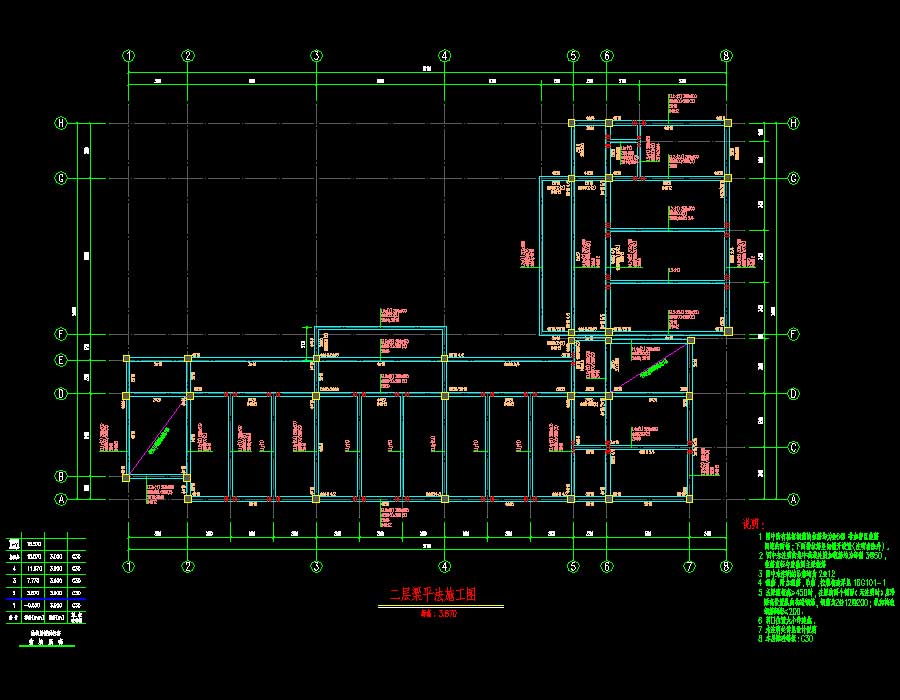

说明:该项目为某小学教学综合楼建设项目结构施工图,建筑长39.3米,宽度24.8米,高度为15.6米,建筑层数为地上4层,结构抗侧力体系为:框架结构,楼屋盖结构为钢筋混凝土梁板体系。图纸内容含:结构设计总说明、基础平面布置图、桩基础设计说明、地梁结构平法施工图、柱结构平面布置图、二层梁平法施工图、二层板平面配筋图、三、四层梁平法施工图、三、四层板平面配筋图、屋面层梁平法施工图、屋面层板平面配筋图、楼梯结构施工图。
结构类型:框架基础类型:独立,桩基抗震烈度:6度抗震风压:0.3kN/㎡雪压:建筑面积:建筑高度:15.6m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2019
