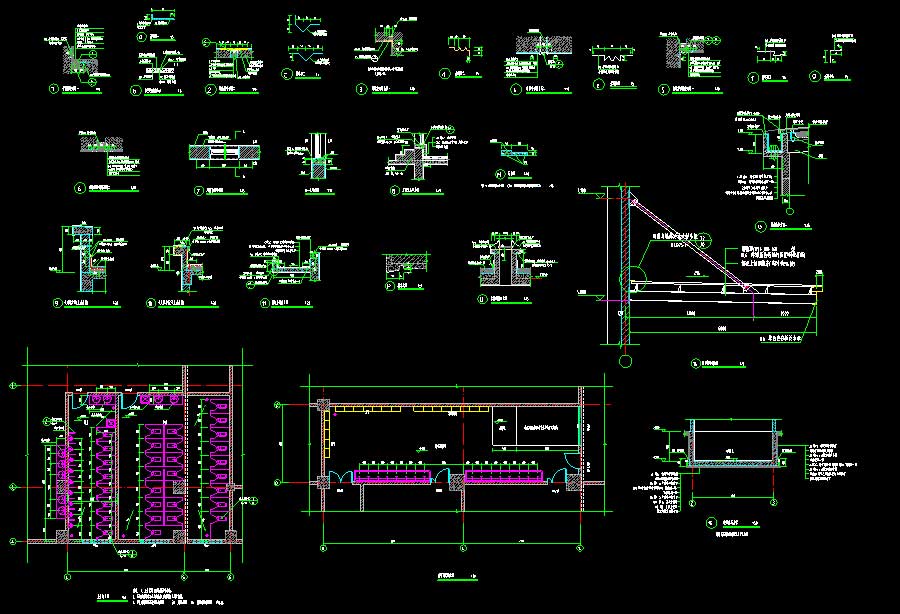

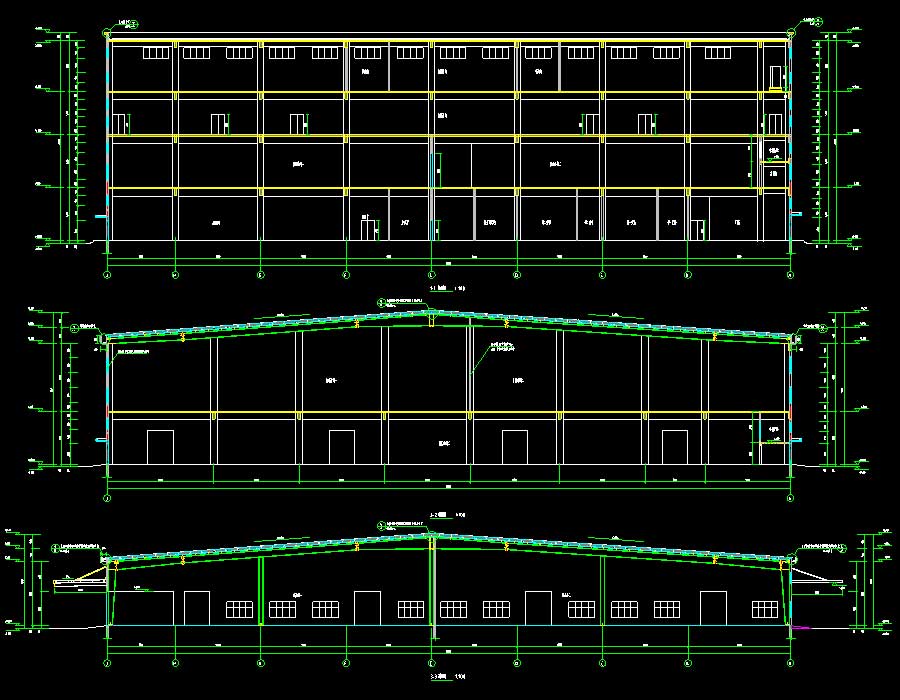

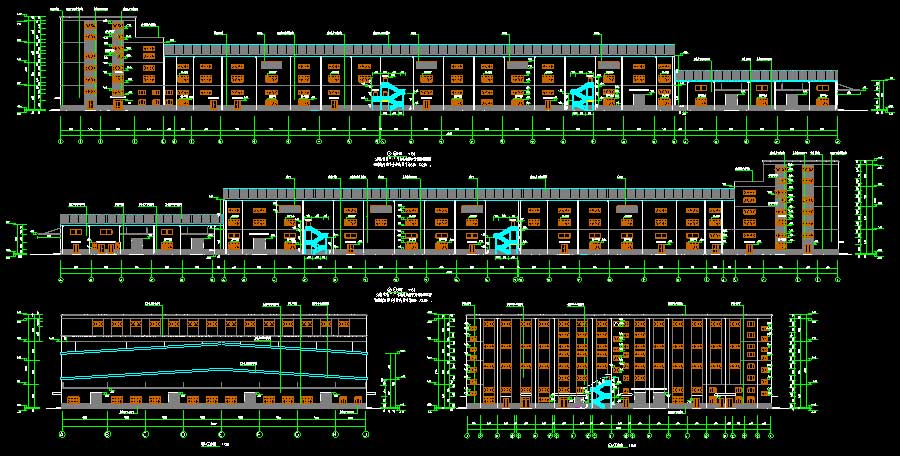

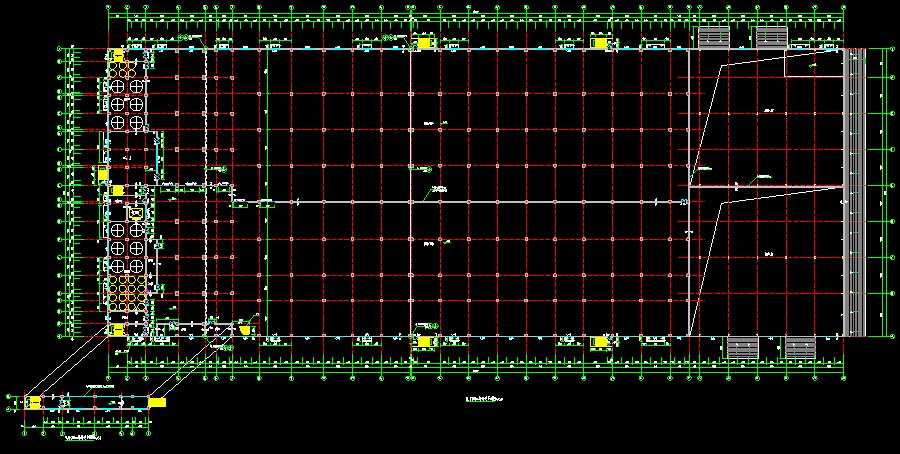

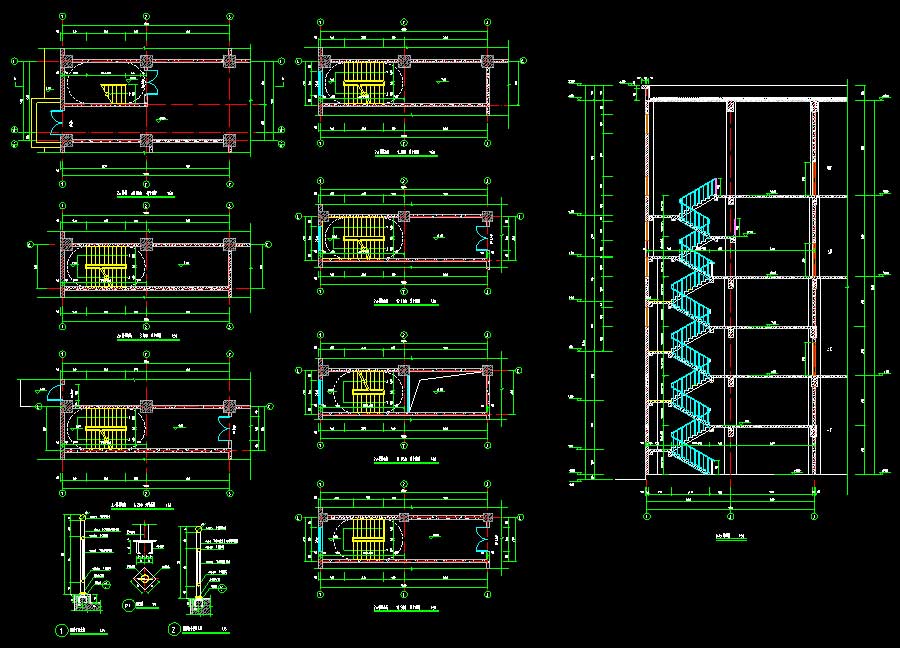

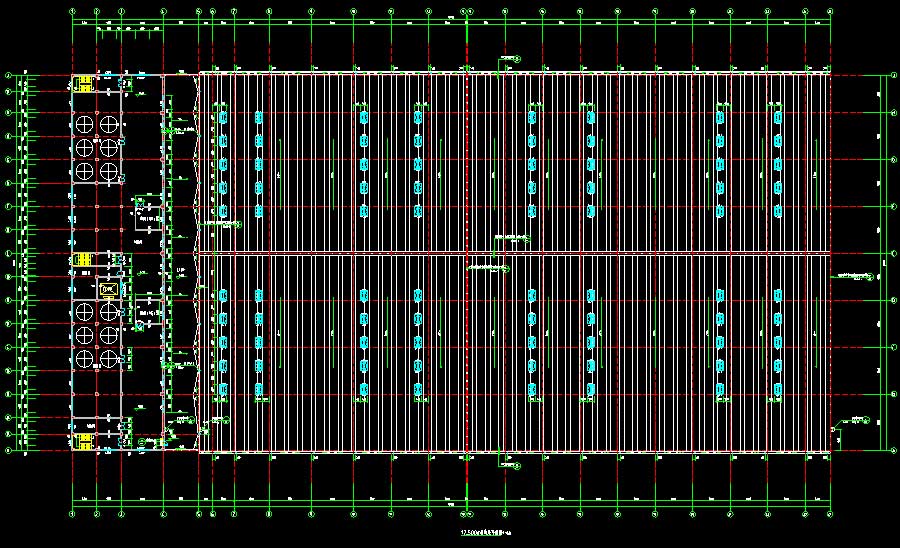

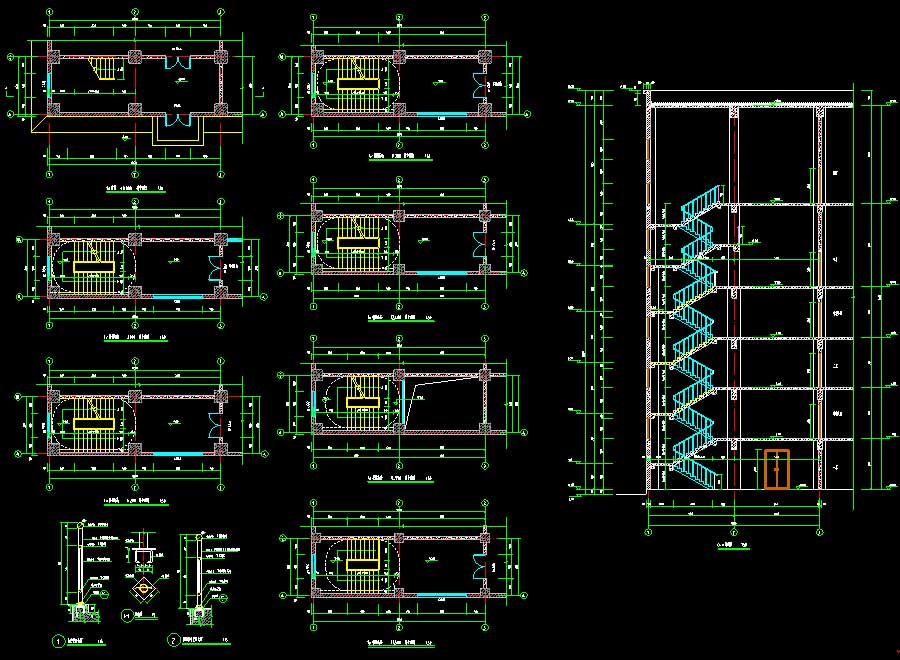

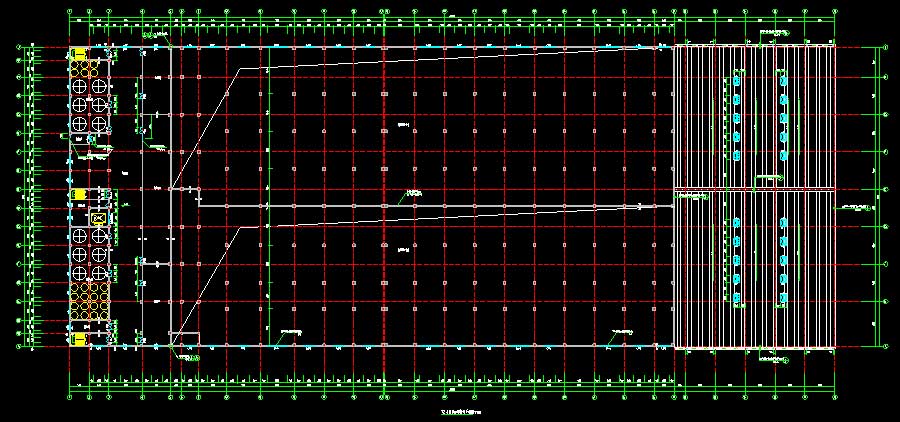

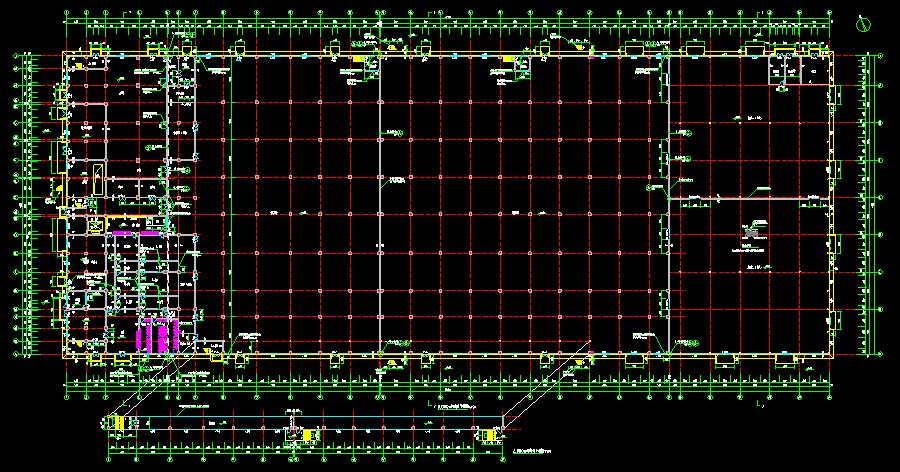

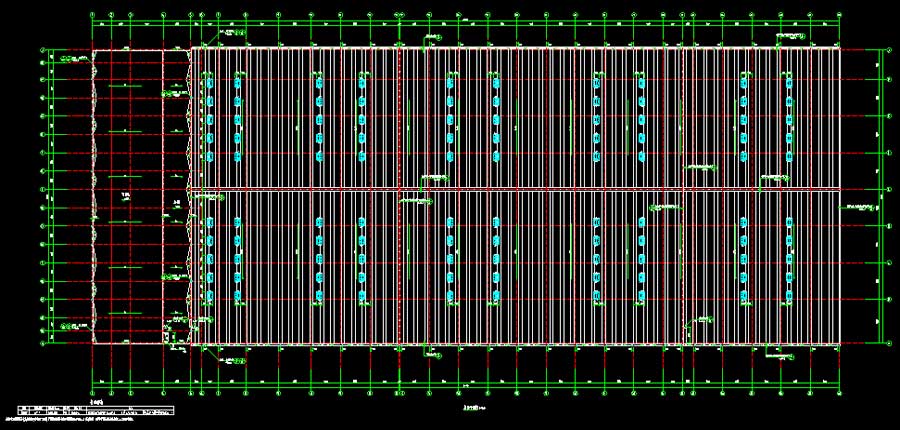

说明:该项目为某车间多专业施工图,本车间建筑层数及高度:供粉车间部分地上四层,建筑高度23.8米,挂面生产车间部分地上二层,建筑高度16.265米(至屋脊高度的一半),成品库部分地上一层,建筑高度9.384米(至屋脊高度的一半)。本车间总占地面积16436.36平方米,总建筑面积33840.76平方米。结构形式:供粉车间部分采用钢筋混凝土框架结构,挂面生产车间部分采用钢筋混凝土框排架结构,成品库部分采用门式刚架结构,建筑结构安全等级二级,设计使用年限为50年,抗震设防烈度为8度。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯大样图,卫生间大样图,洗手消毒间大样,节点大样图;结构设计总说明,CFG桩平面布置图,基础平面布置图,基础详图,锚栓平面布置图,框架柱平法施工图,框架柱平法柱表,梁平法施工图,板配筋图,楼梯配筋图,梁配筋图,参观走廊布置图,屋面结构布置图,屋面檩条布置图,轴山墙布置图,柱间支撑布置图,钢梯施工图,烘房钢梁结构布置图。专业包括建筑、结构。
建筑面积:33840.76㎡地上层数:4,2,1层建筑高度:23.8,16.265,9.384m地下层数:高度类别:多层图纸深度:施工项目地址:河南省设计时间:2019建筑风格:现代效果图:无
