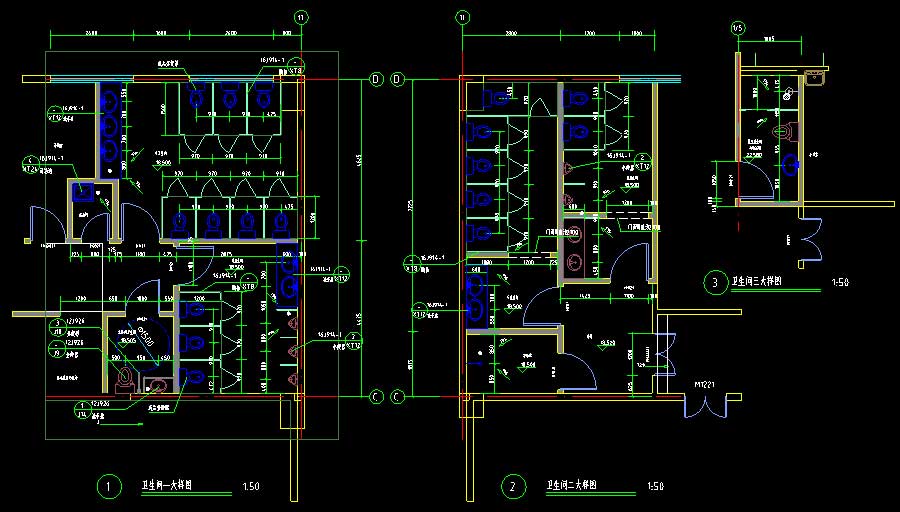

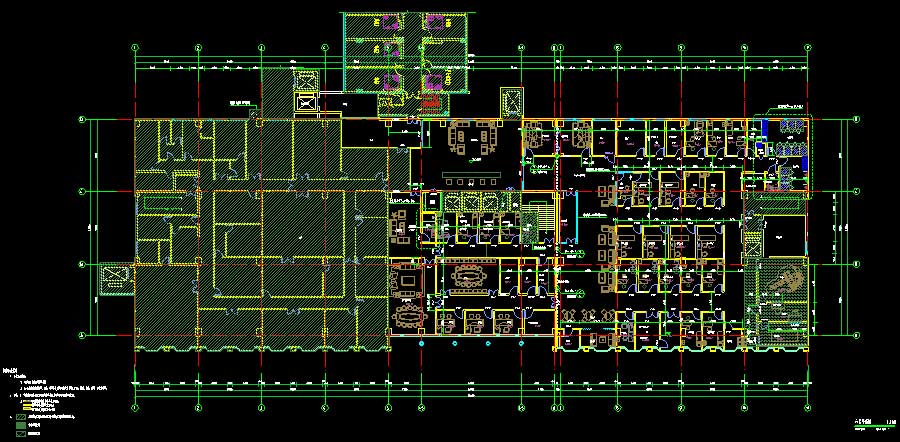

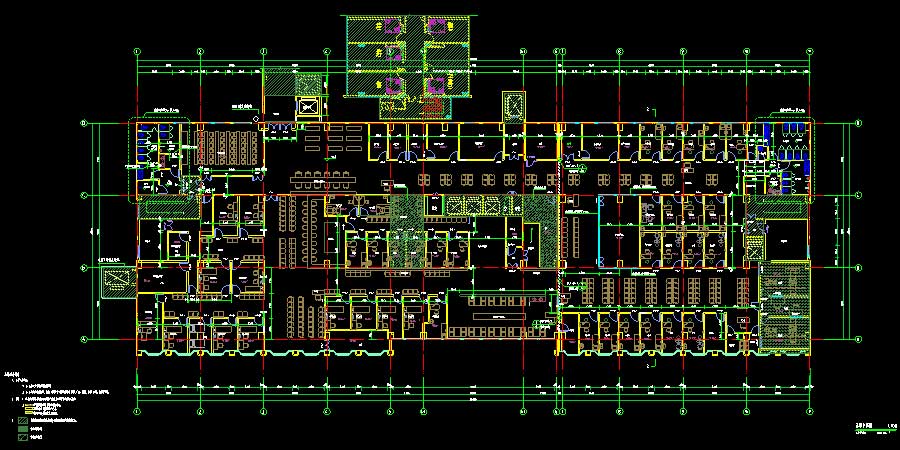

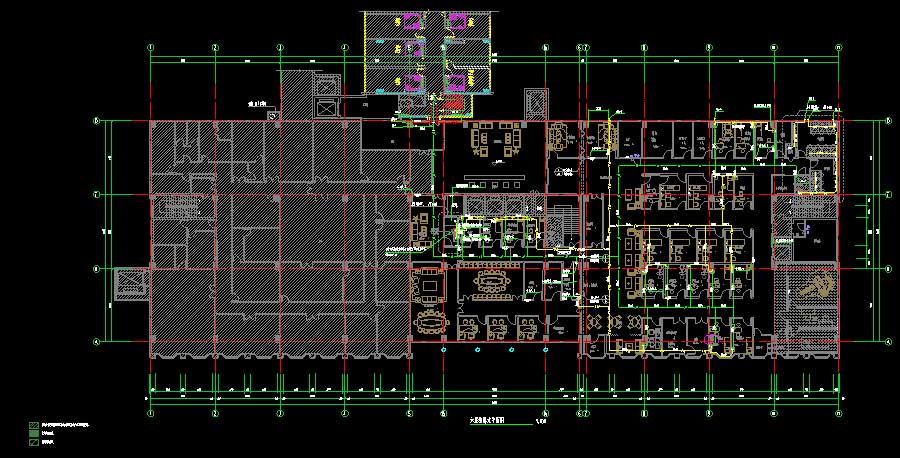

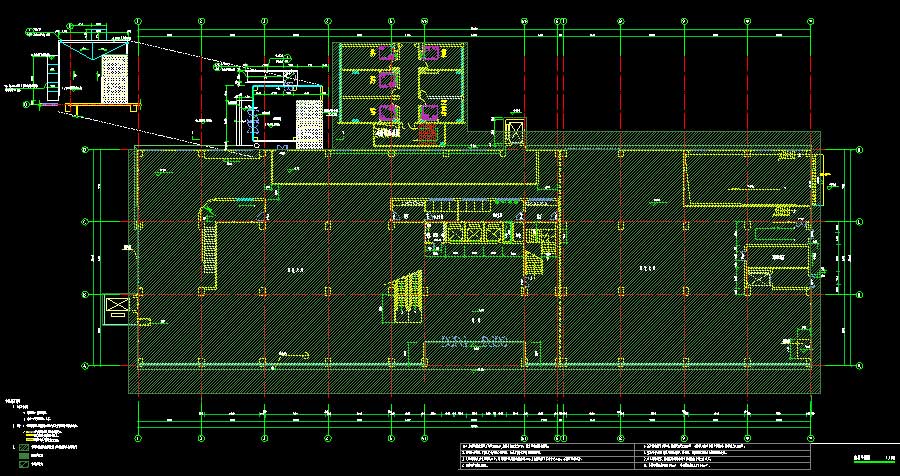

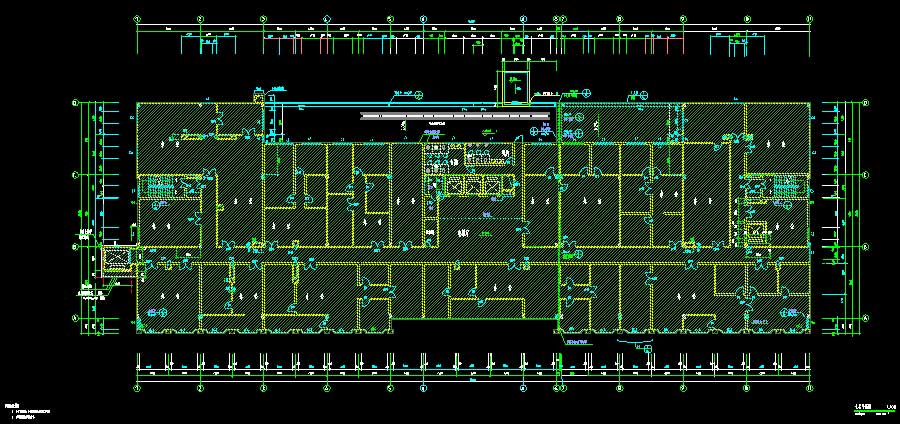

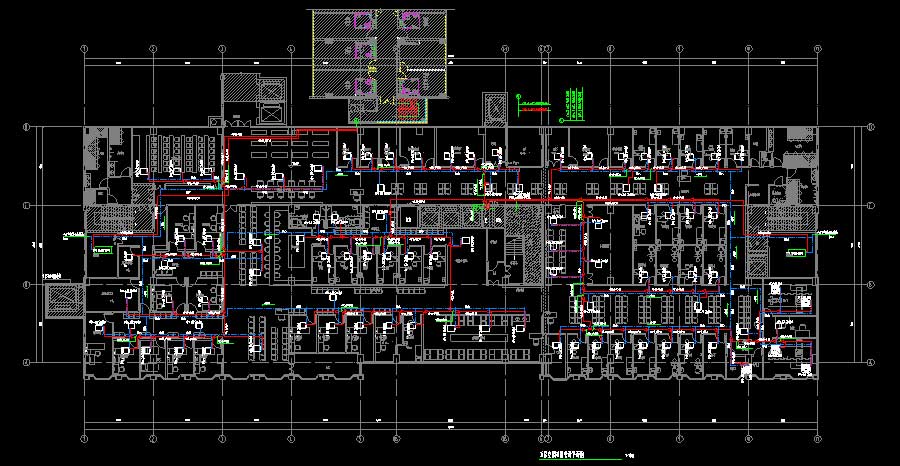

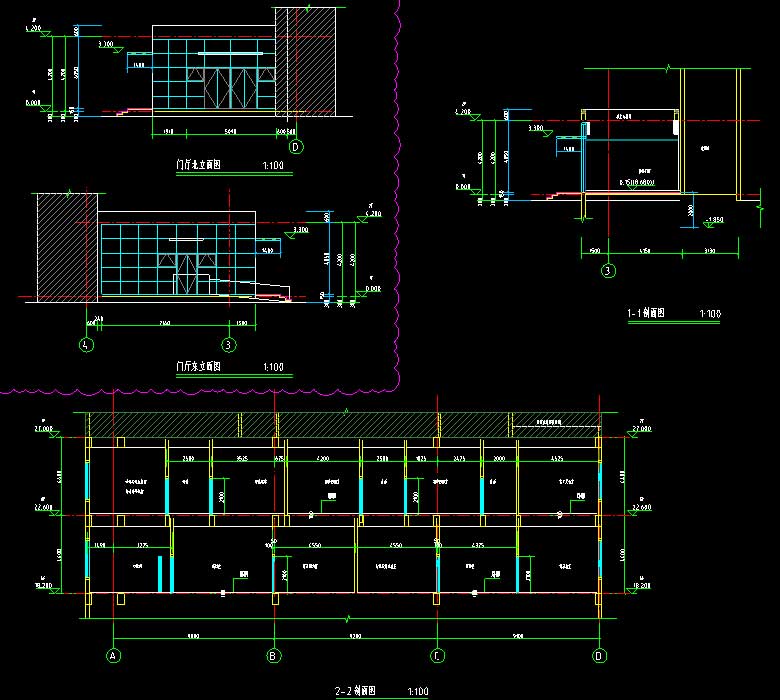

说明:该项目为某医院体检中心改造工程多专业施工图,主要结构形式为框架结构,本工程改造建筑面积约为4230平方米,改造区域为1层、5层全部、6层局部、7层露台。建筑高度为37.2米,建筑类别为一类高层建筑,耐火等级为一级。图纸内容含:建筑说明,工程做法表,平面图,门厅立面图,剖面图,卫生间大样图,门窗大样图;给排水消防施工总说明,给排水平面图,喷淋平面图,消火栓系统图,喷淋系统原理图,给水系统原理图,污水系统原理图,卫生间给排水平面图、大样图,卫生间给排水系统图;结构说明,钢结构设计总说明,基础平面布置图,梁平法施工图,板平法施工图,加固区域原始结构图,加固区域施工图,通用大样图,增设电梯工程施工图;电气说明,低压配电干线系统图,配电箱系统图,等电位联结系统图,火灾自动报警系统图,视频安防监控系统图,消防电源监控系统图,电气火灾监控系统图,出入口控制系统图,综合布线系统网络拓扑图,候诊呼叫信号系统图,信息化内外网布线及网络系统图,插座平面图,动力平面图,照明平面图,应急照明平面图,消防平面图,弱电平面图;暖通说明,空调通风平面图,空调冷媒管道平面图,防排烟平面图,风道式复合式空气净化装置安装示意图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:4230㎡地上层数:建筑高度:37.2m地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2019建筑风格:效果图:无
