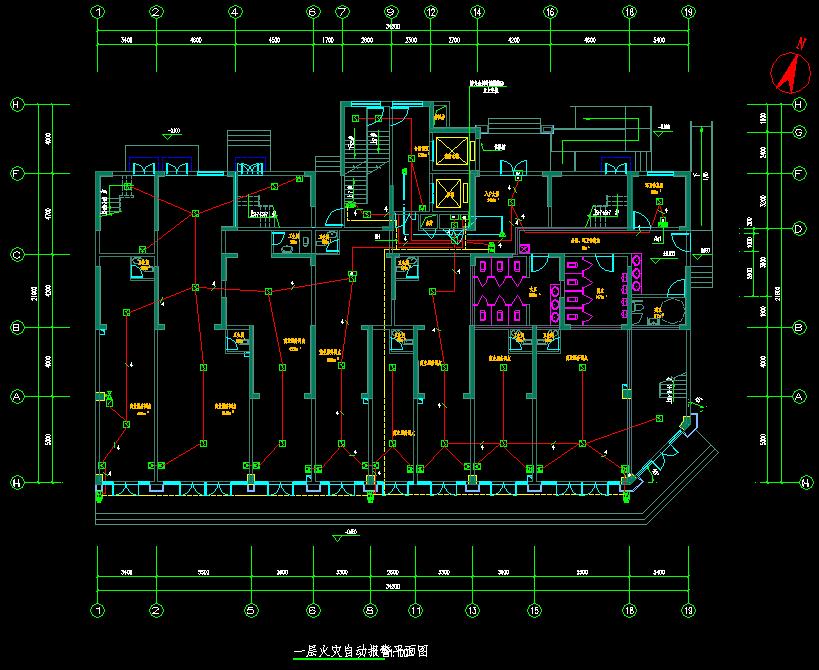

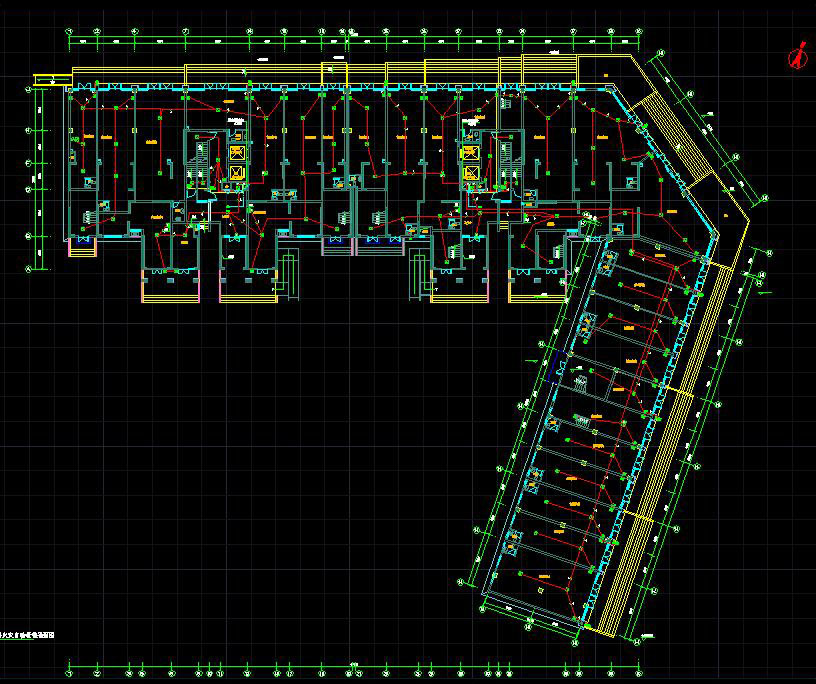

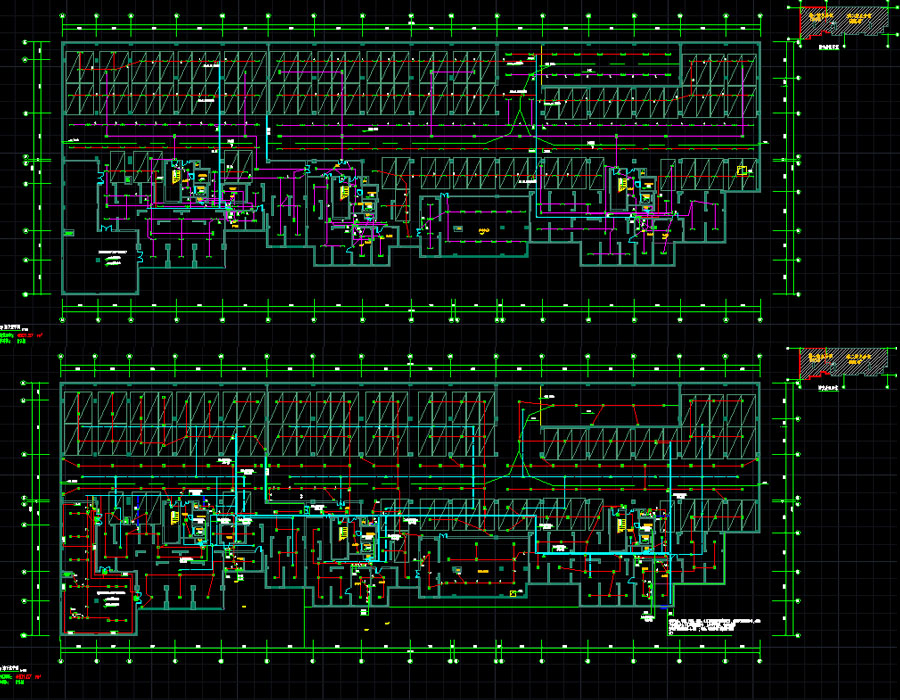

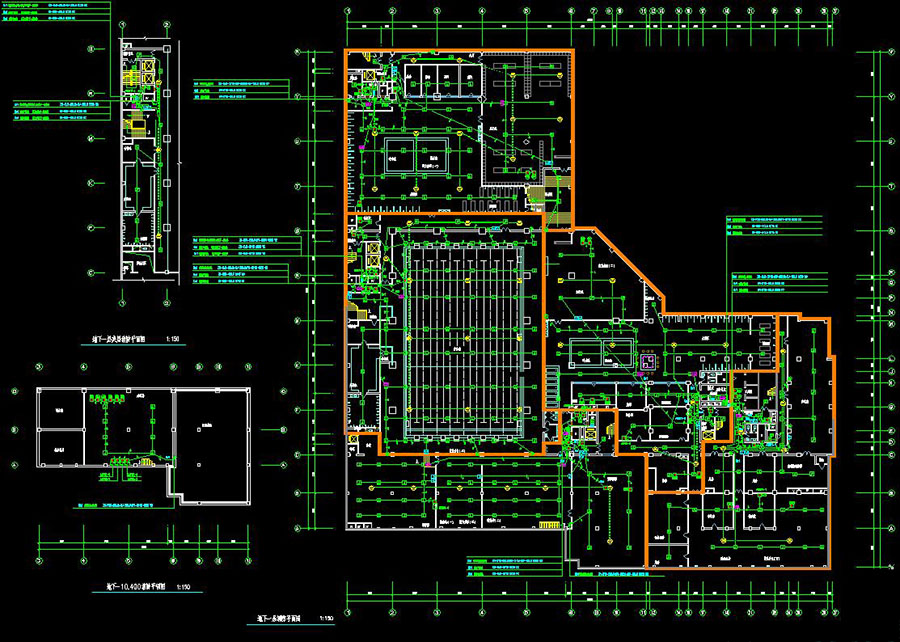

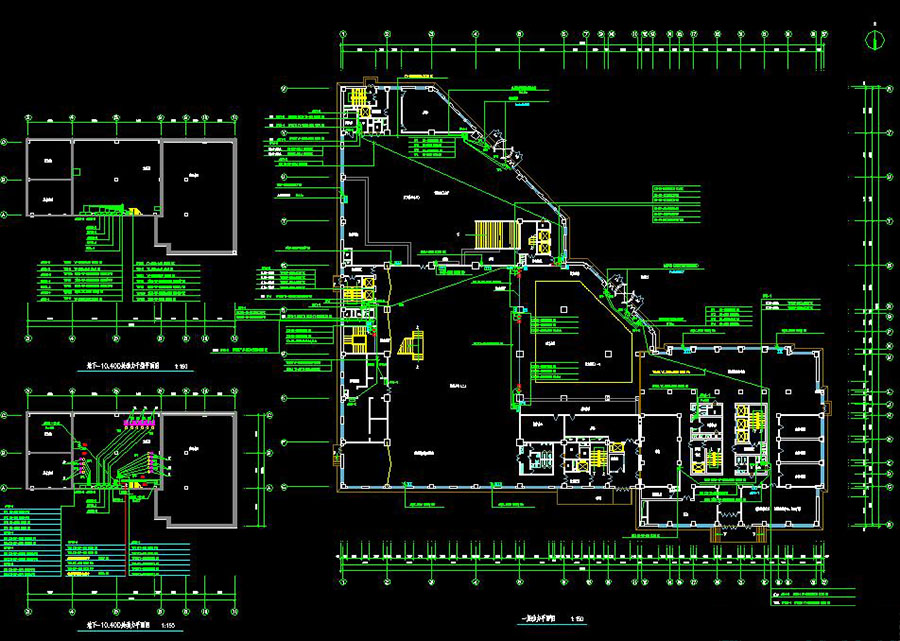

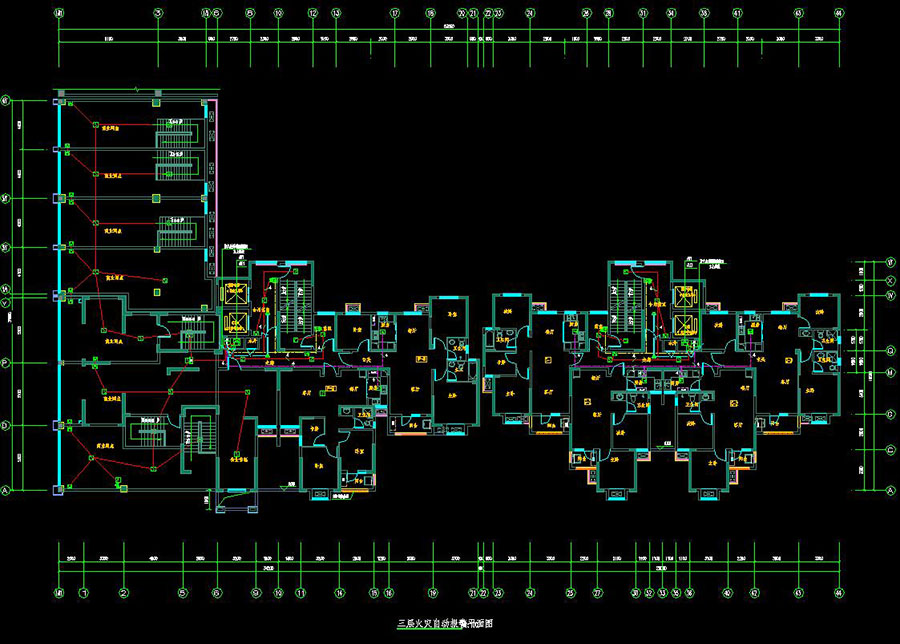

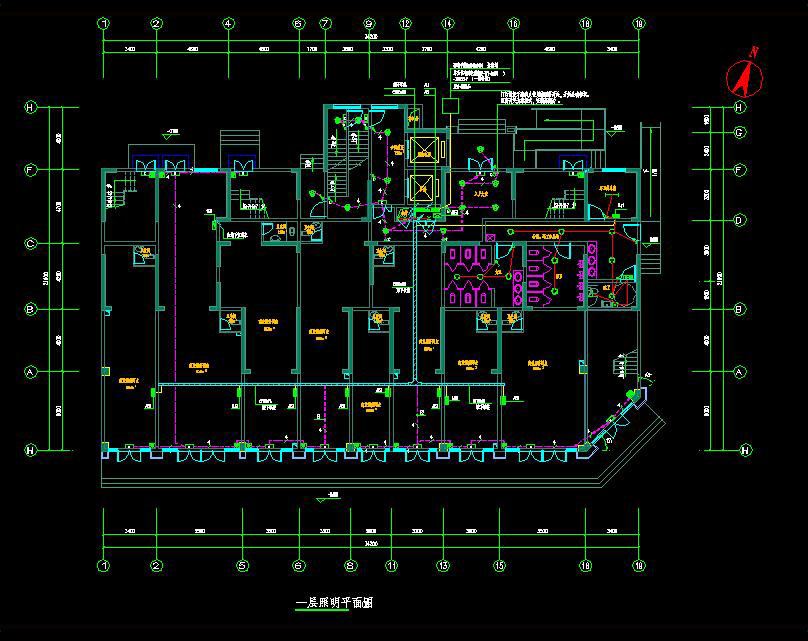

说明:该图纸包含一栋酒店,7栋住宅楼。其中酒店建筑高度95.5m,地上29层,地下1层为洗浴和设备用房、变电所等多功能房间,7-12层为宿舍,主体2-29层为客房,结构形式为框架剪力墙结构,结构基础为桩基础;住宅楼主要为32层、33层高层住宅楼,地下1层,结构形式为框架剪力墙结构,现浇混凝土楼板,基础形式为桩基础。图纸内容含:电气设计总说明及图例表,低压配电干线系统图,配电箱接线系统图,照明平面图,动力平面图,弱电平面图,酒店应急照明平面图,防雷接地平面图,火灾自动报警系统设计说明,火灾自动报警系统图,火灾自动报警平面图,弱电桥架平面图,酒店空调统总结线系统图、柴油发电机结线系统图,动力系统图等
