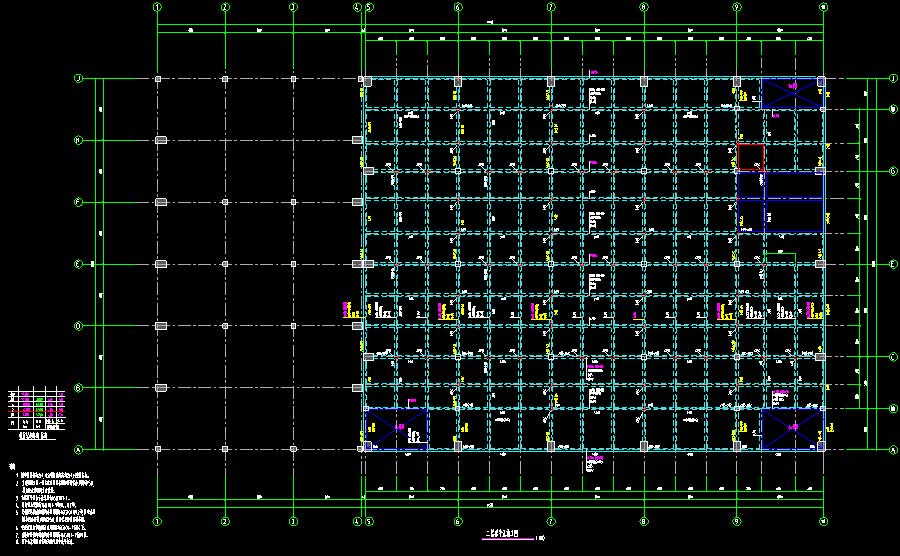

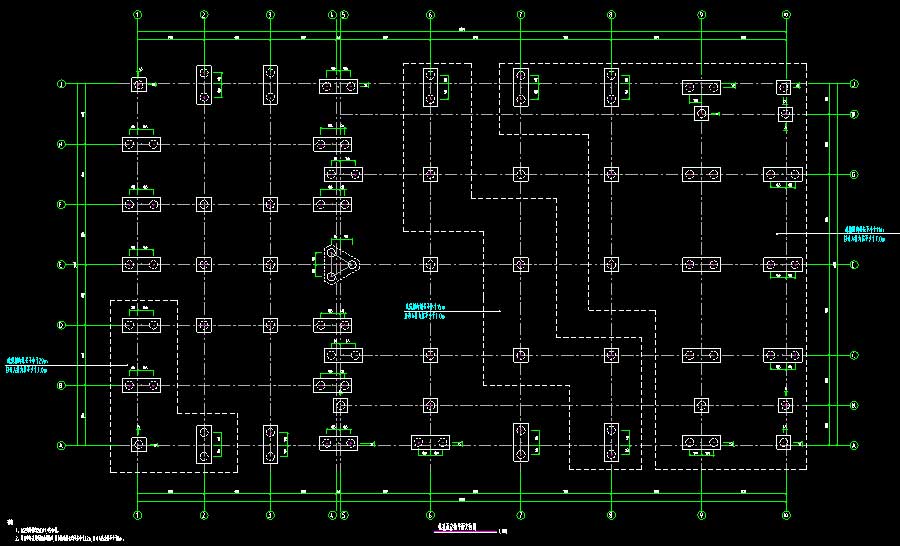

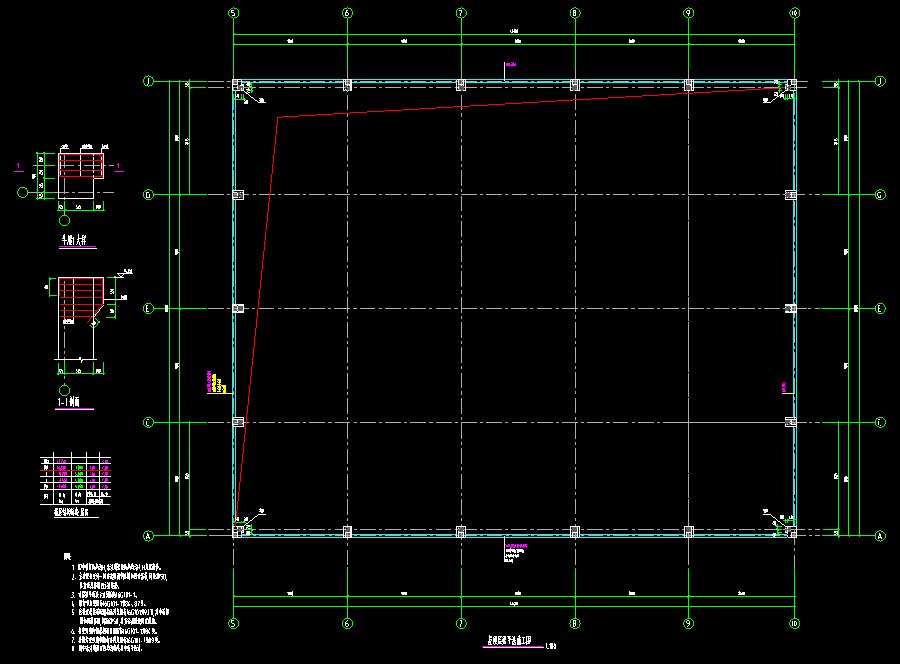

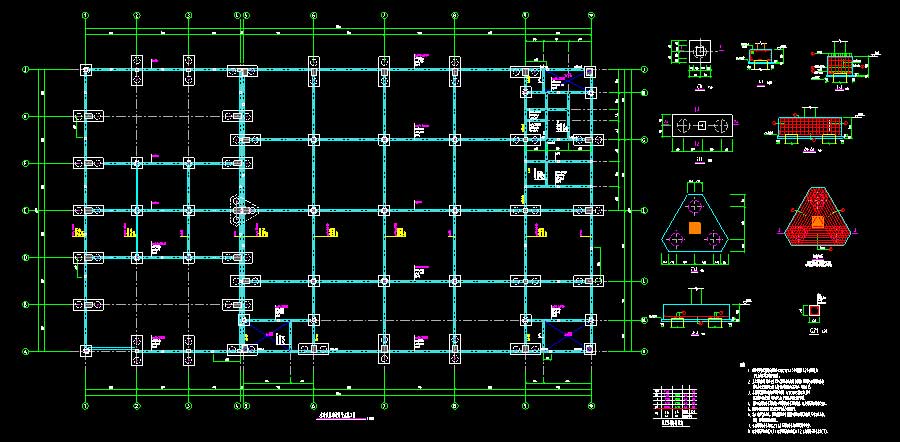

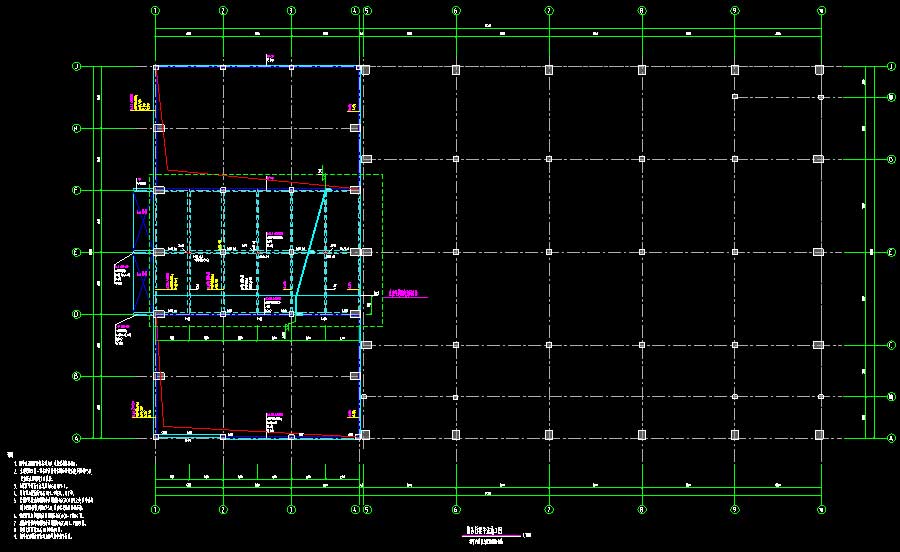

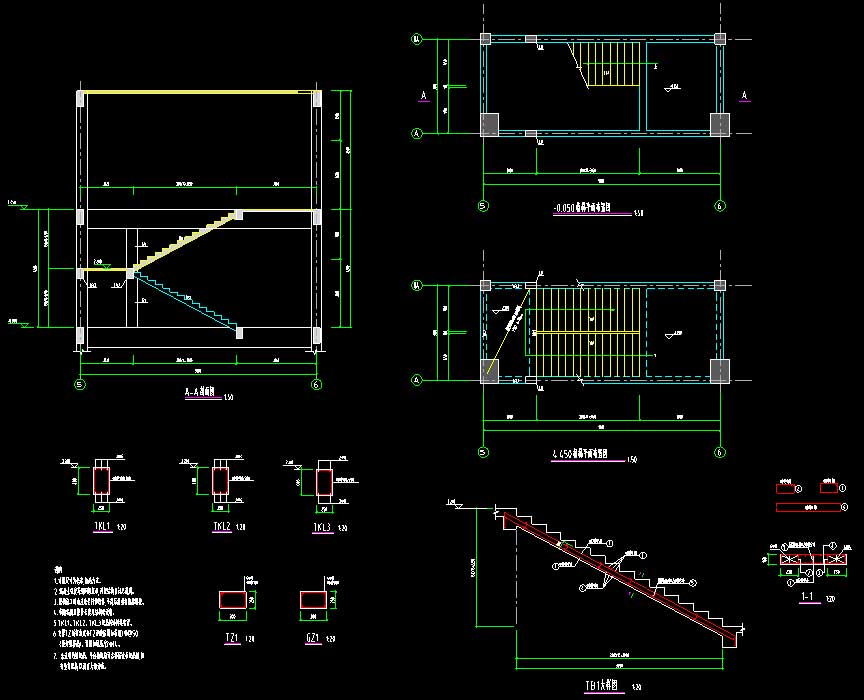

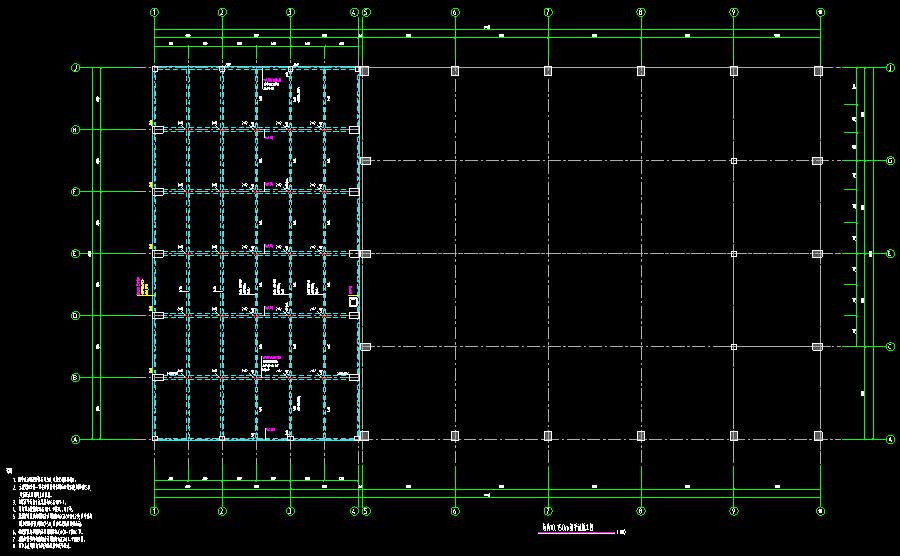

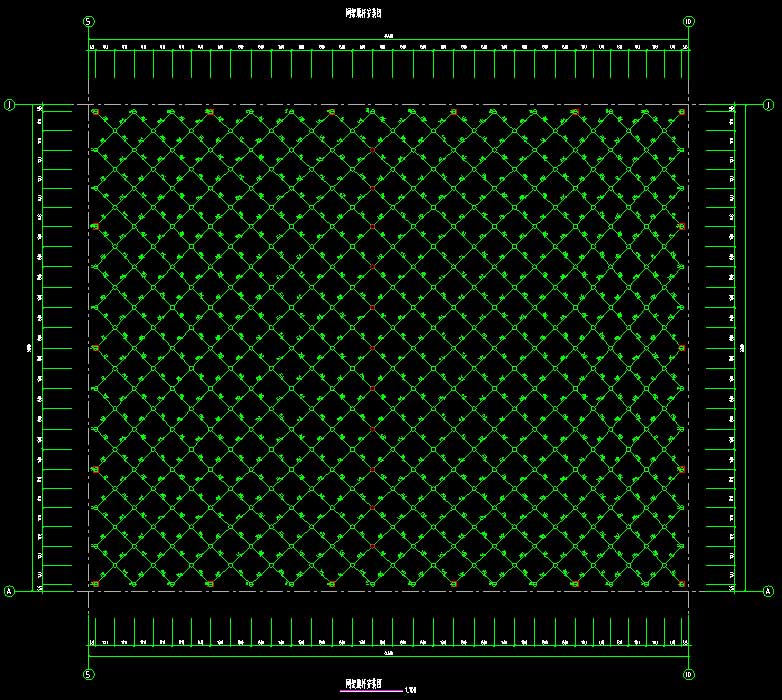

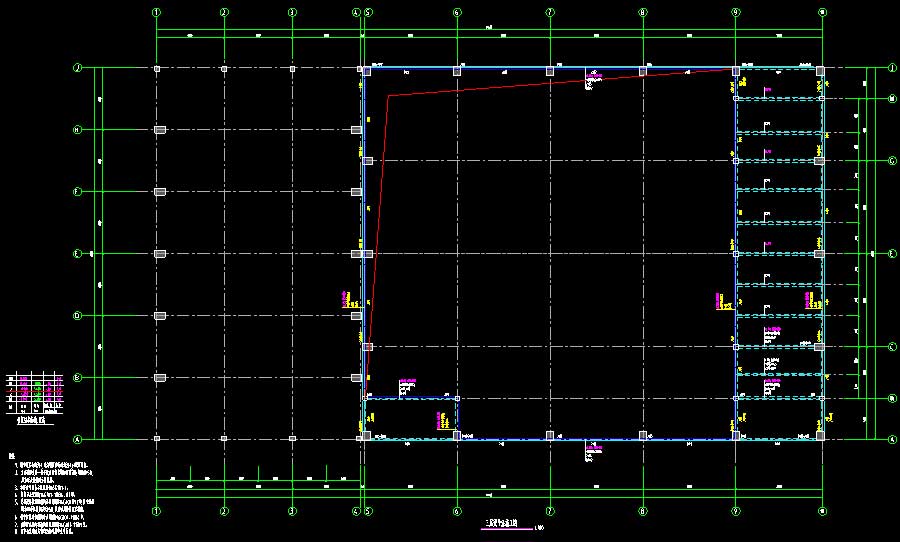

说明:该项目为某低层体育馆框架结构施工图,本地区抗震设防烈度6度,本工程抗震设防烈度7度,主要结构类型为框架结构,基础类型为钻孔灌注桩基础,DDC桩进行软土地基处理。建筑高度为17.7米,建筑层数为局部地上三层。图纸内容含:结构施工图设计总说明,钻孔灌注桩平面定位图,DDC桩平面定位图,钻孔灌注桩设计总说明,DDC桩复合地基处理设计总说明,承台及基础连梁平法施工图,柱平法施工图,梁平法施工图,板平法施工图,预埋件平面定位图,楼梯结构平面布置图,网架设计说明,网架布置图,网架安装图,网架材料表,螺栓球大样图。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.3kN/㎡雪压:建筑面积:建筑高度:17.7m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:广西省设计时间:2019
