建标库图纸模型 > 电气专业 > 办公 > 51层超高层某国际广场办公、酒店楼电气施工图3515291127
<< 返回列表
51层超高层某国际广场办公、酒店楼电气施工图3515291127文件大小:301.09M图纸张数:160张推荐人:OneMeterSunlight所属分类:电气专业
分 享
下  载
建筑面积:131000㎡地上层数:51层建筑高度:241m地下层数:3层高度类别:超高层图纸深度:施工项目地址:湖南省设计时间:2015

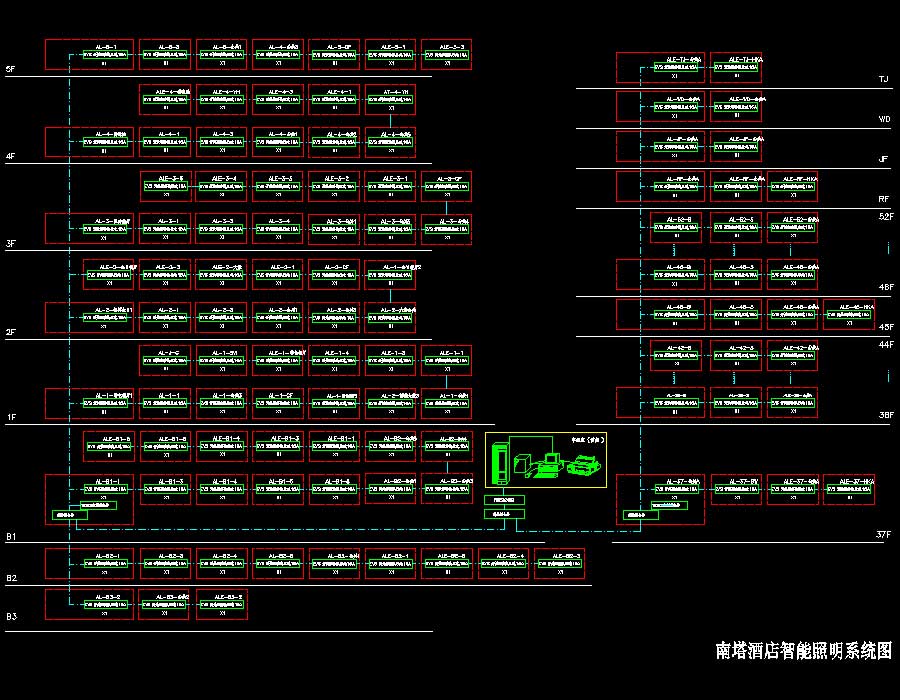

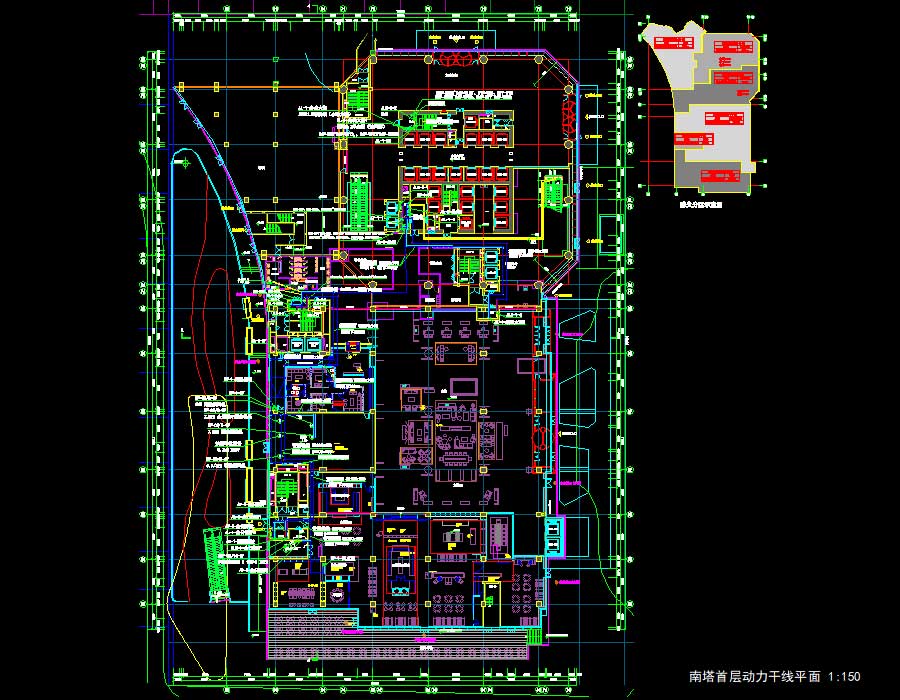

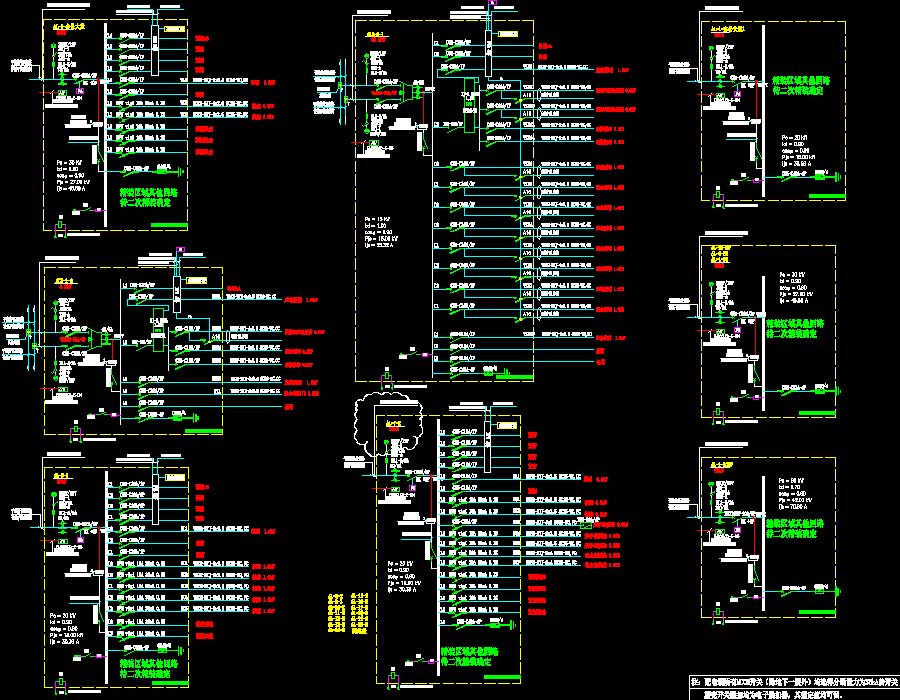

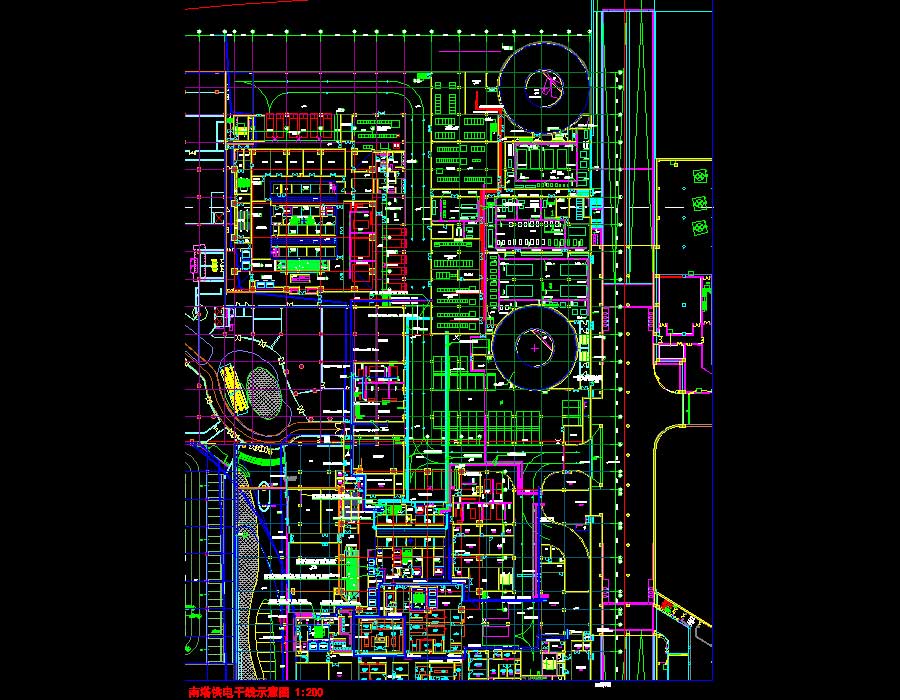

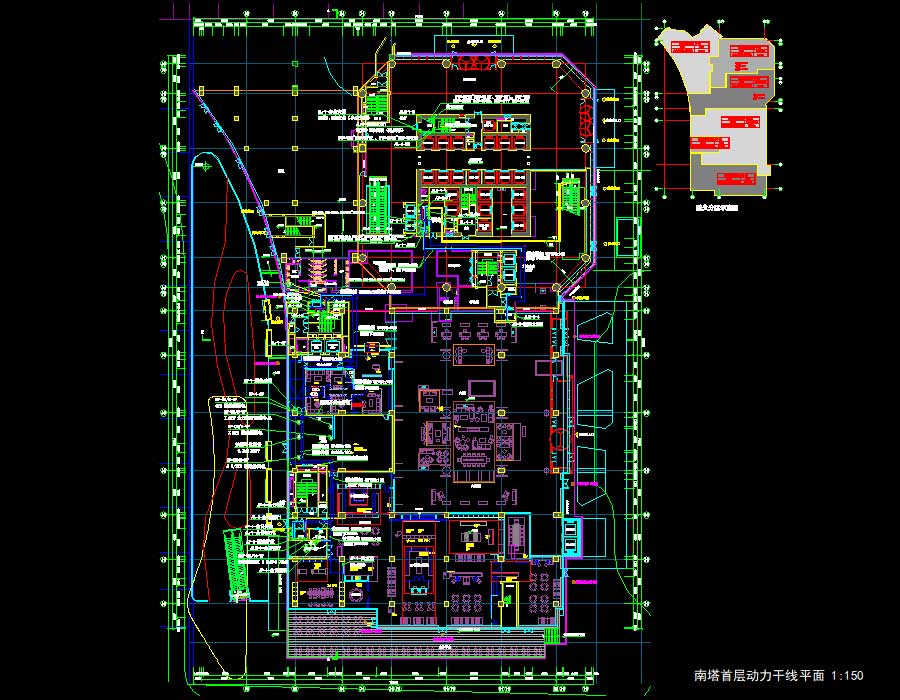

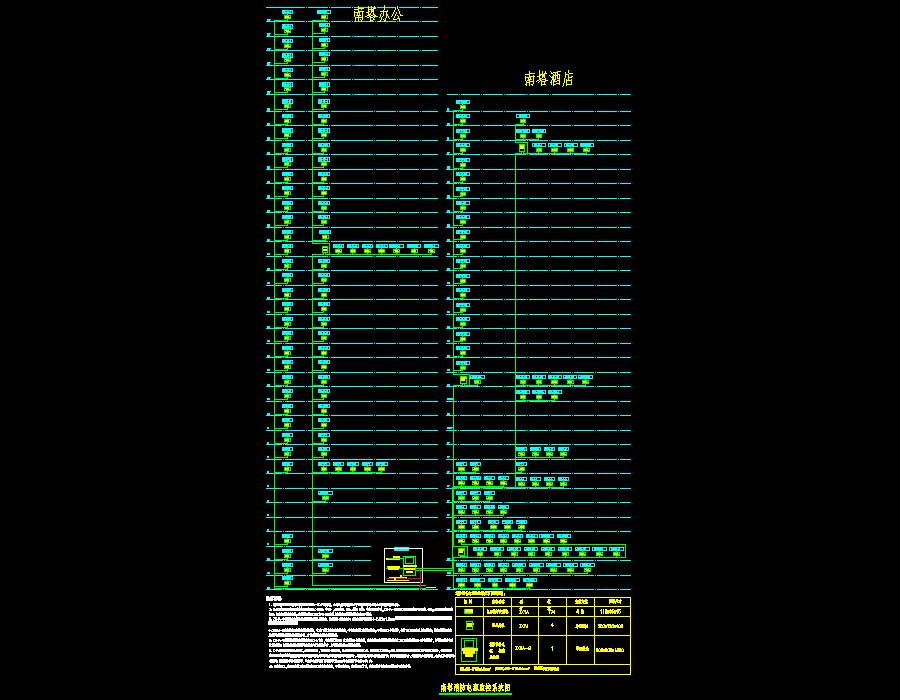

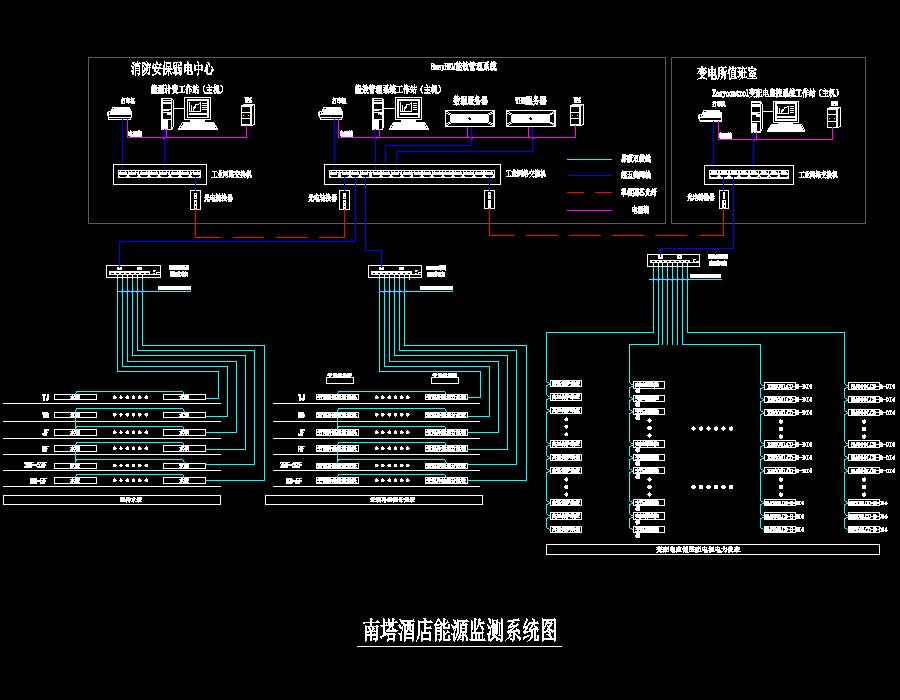

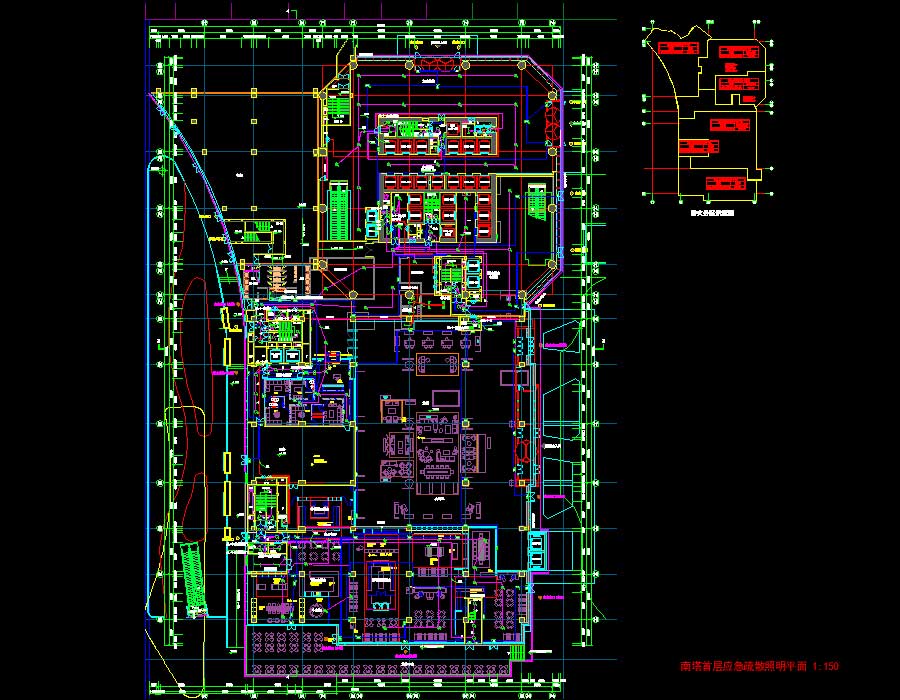

说明:该项目为某国际广场南塔项目电气施工图,建筑性质:5A级办公,五星级酒店;建筑特征:总建筑面积约为131000平方米,结构形式为钢结构框架 核心筒,总层数为:地上51层,地下3层,屋顶设停机坪,建筑总高度约为241米,结构楼板形式为压型钢板 混凝土的形式;办公楼层在F6层-F36层,酒店部分的楼层在B2层-F5层及F37层-F52层,其中南塔办公变电室、南塔办公弱电机房、南塔酒店低区变电室、南塔酒店保安监控及消防控制室均设置在南塔地下一层,在F37层设有南塔酒店高区变电室,在屋顶层设有酒店卫星电视接受机房。图纸内容含:电气设计说明、电气图例符号及设备表、办公照明干线、办公动力干线、酒店低区照明干线、酒店高区照明干线、酒店低区动力干线、酒店高区动力干线、照明分盘系统图、供电干线示意图、动力干线平面、RF层动力干线平面、电梯机房层动力干线平面、机房屋面层动力干线平面、防雷平面、接地平面、办公电气火灾监控系统图、酒店电气火灾监控系统图、办公智能照明系统图、酒店智能照明系统图、酒店能源监测系统图、办公能源监测系统图、消防电源监控系统图、低区变电所布置、线槽走向、接地图、低区办公配电系统图、低区办公高压系统图、酒店高压配电系统图、酒店低区变电所布置、电缆走向、接地图、酒店低区低压配电系统图、酒店柴油发电机控制柜系统图、酒店高区变电所布置、电缆走向、接地图、酒店高区低压配电系统图、变电所剖面示意图、应急疏散照明平面图、插座平面图、消防平面图、酒店消防系统图、酒店防火门监控系统图。
