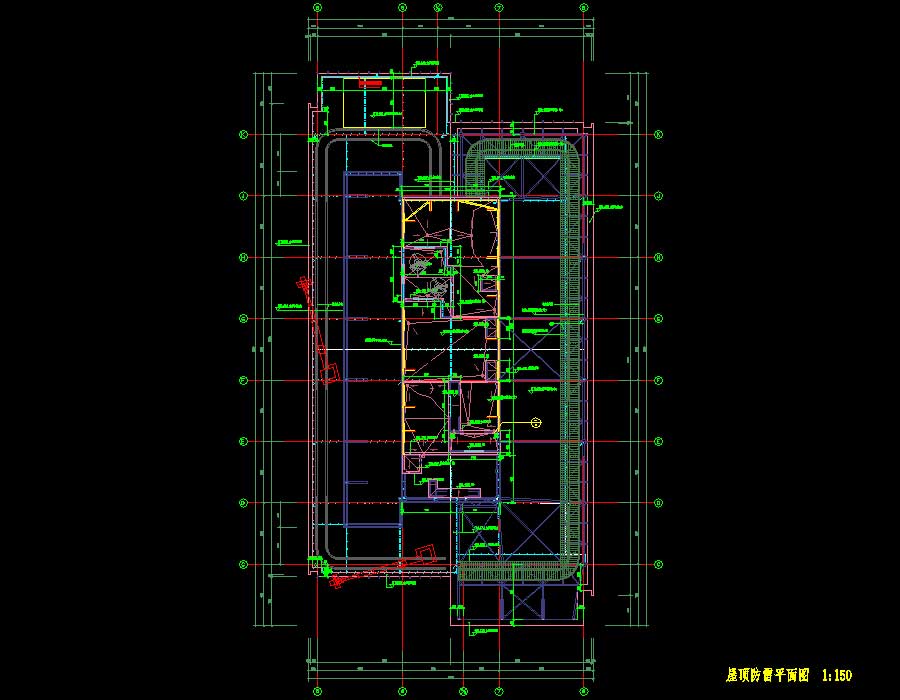

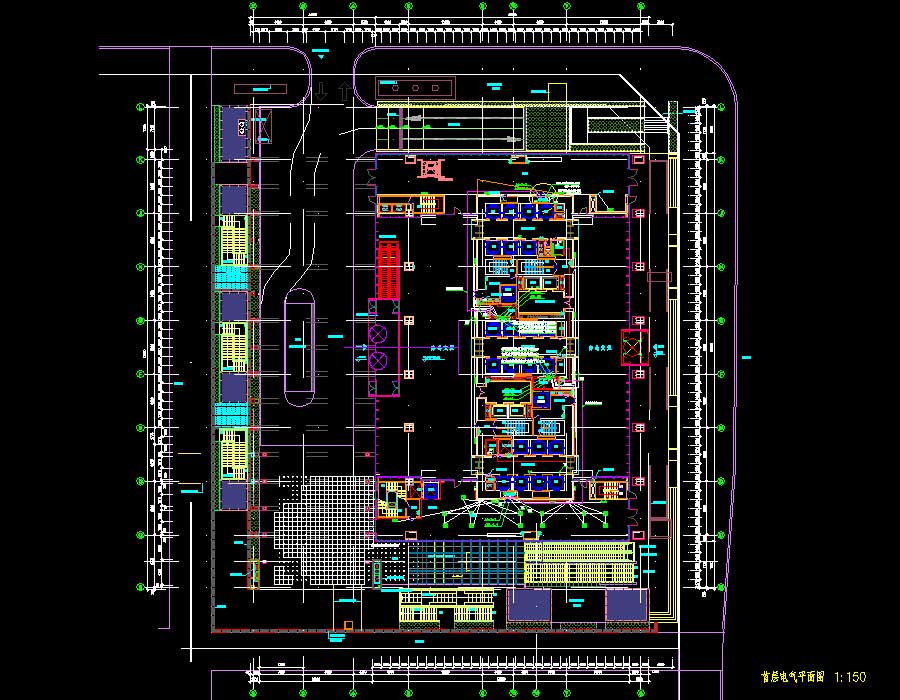

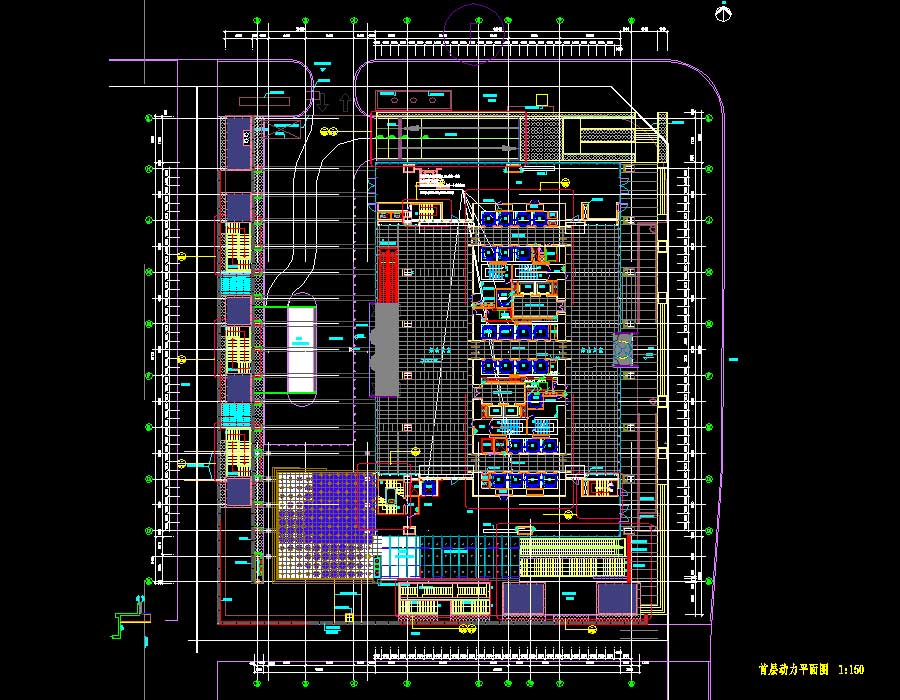

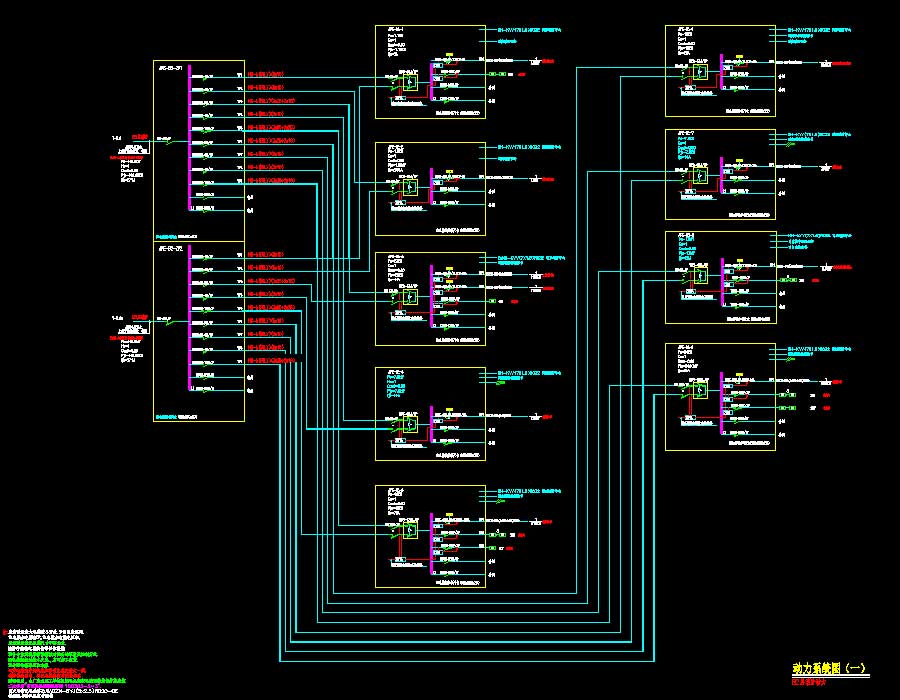

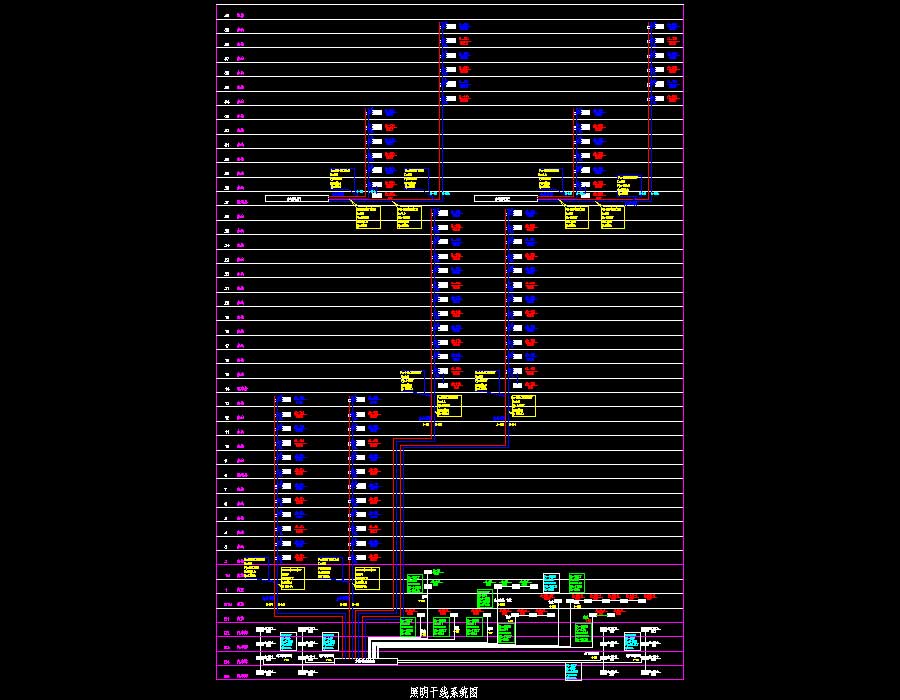

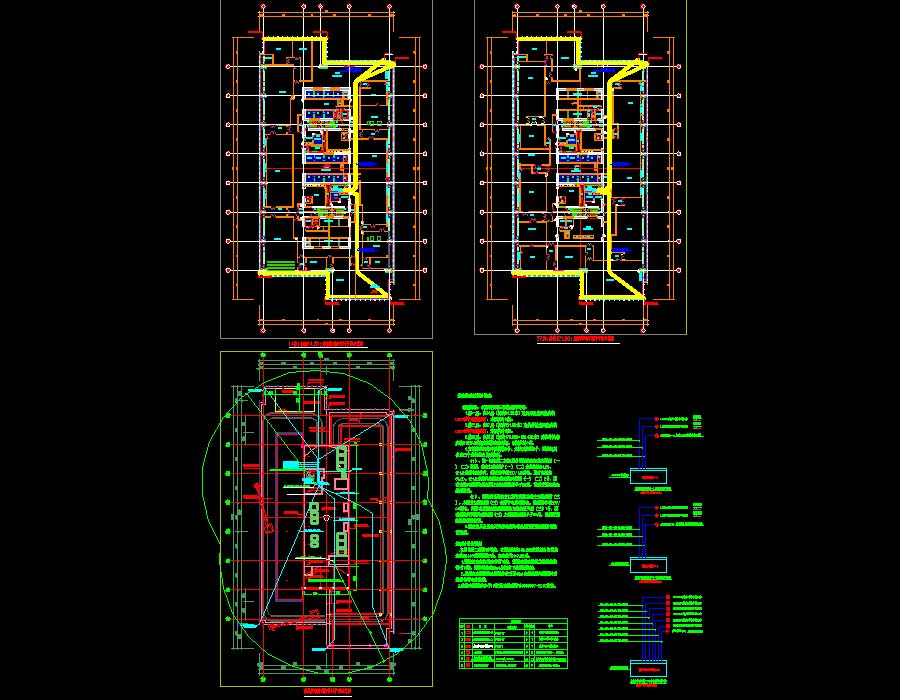

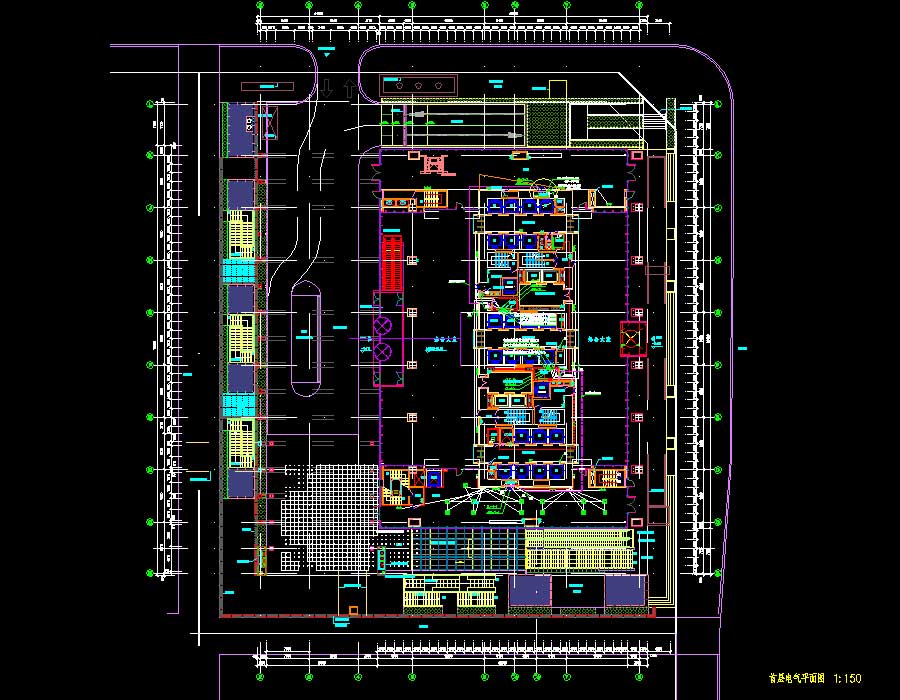

说明:该项目为某CBD核心区Z13地块商业金融项目电气施工图,总建筑面积162403.71平方米;主要功能为:办公、商业、餐饮、车库、设备机房、地铁出入口用房、管理用房;建筑层数:地上39层,地下5层,局部设夹层;建筑高度:地上建筑高度180米,建筑最高点189.45米;建筑结构形式:混合结构。图纸内容含:施工图说明、施工图图例、动力平面图、电气平面图、照明平面图、屋顶防雷平面图、消防报警平面图、消防联动平面图、基础接地平面图、弱电平面图、主变电室平面布置图、主变电室接地图、主变电室干线平面图、主变电室剖面图、低压系统图、低压系统图、高压干线示意图、动力干线系统图、动力系统图、消防电源监控系统图、 航空障碍灯平面示意及系统图、高区1#变电室干线布置图、高区1#变电室剖面图、高区2#变电室干线布置图、高区2#变电室剖面图、消防报警系统图、防火门状态监视系统、照明干线系统图、照明系统图、高区2#变电室平面布置图、弱电系统图。
建筑面积:162403.71㎡地上层数:39层建筑高度:180m地下层数:5层高度类别:超高层图纸深度:施工项目地址:北京市设计时间:2015
