某自来水厂多栋建筑多专业施工图3515211123文件大小:32.34M推荐人:馒头图纸张数:177张所属分类:多类专业所含专业:建筑、结构、电气
分 享
下  载
建筑面积:556.74,117.75,255.6,62.41,38.93,120.12㎡地上层数:2,1,1,1,2层建筑高度:10.1,6.35,5.4,5.4,4.5,6.35m地下层数:高度类别:低层图纸深度:施工项目地址:福建省设计时间:2012建筑风格:现代效果图:无

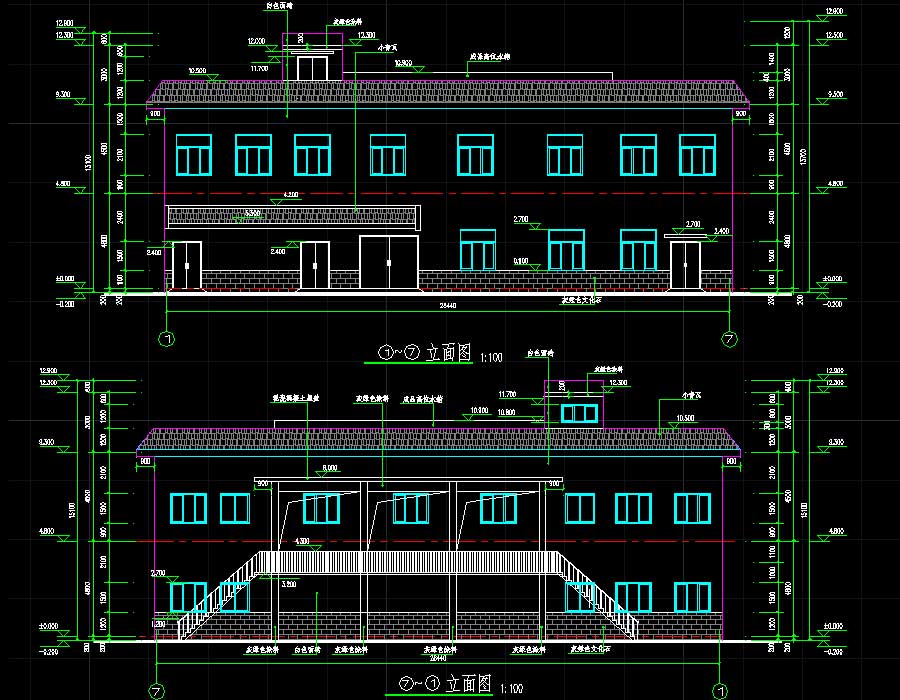

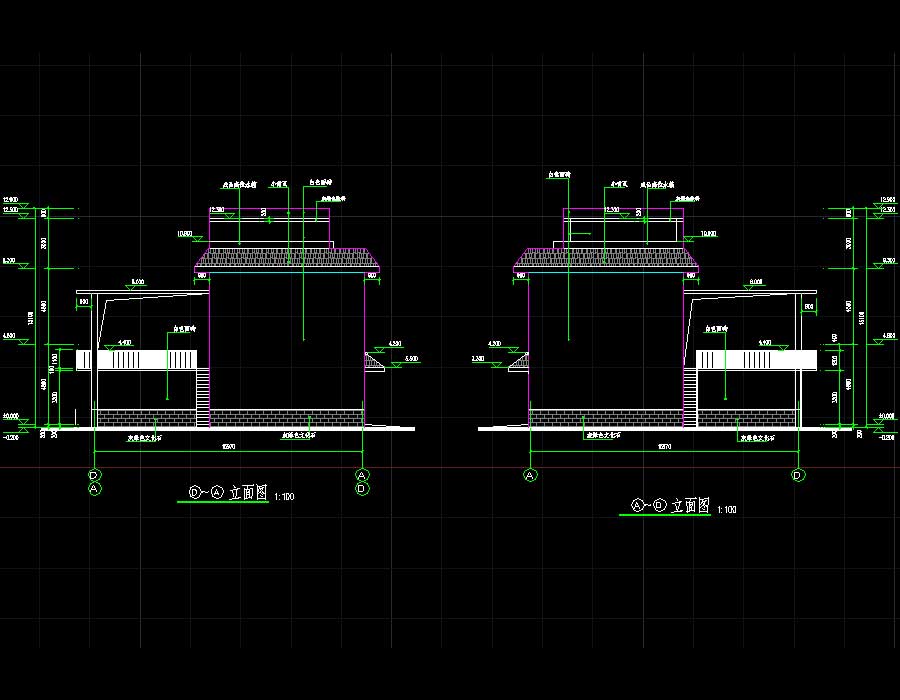

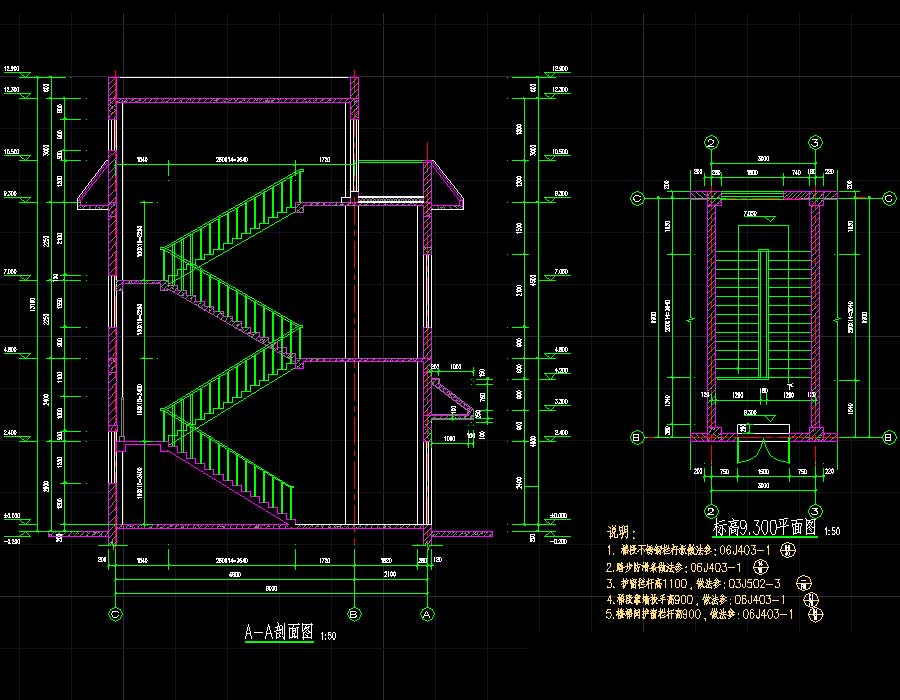

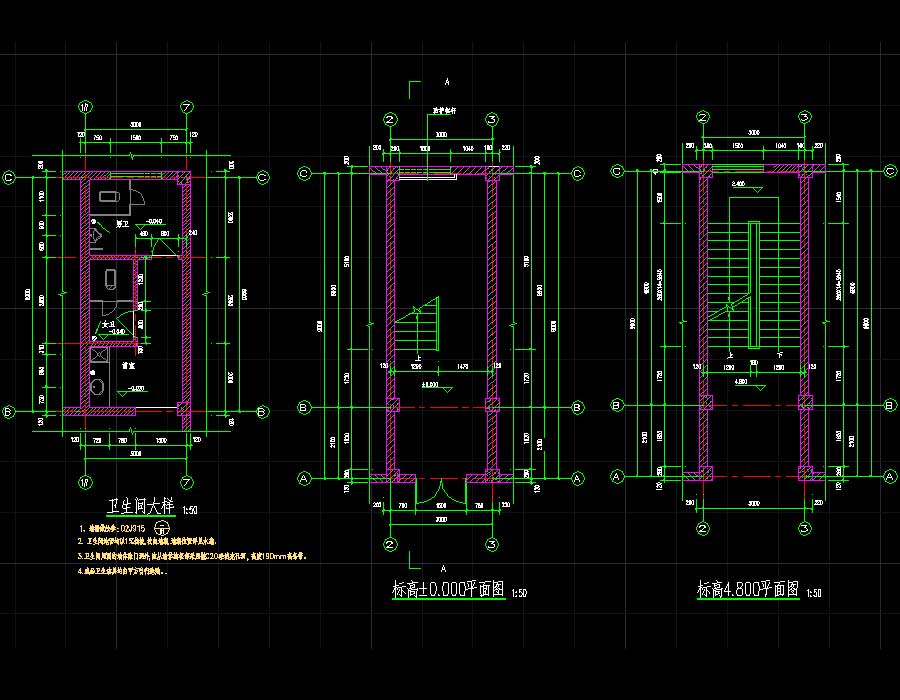

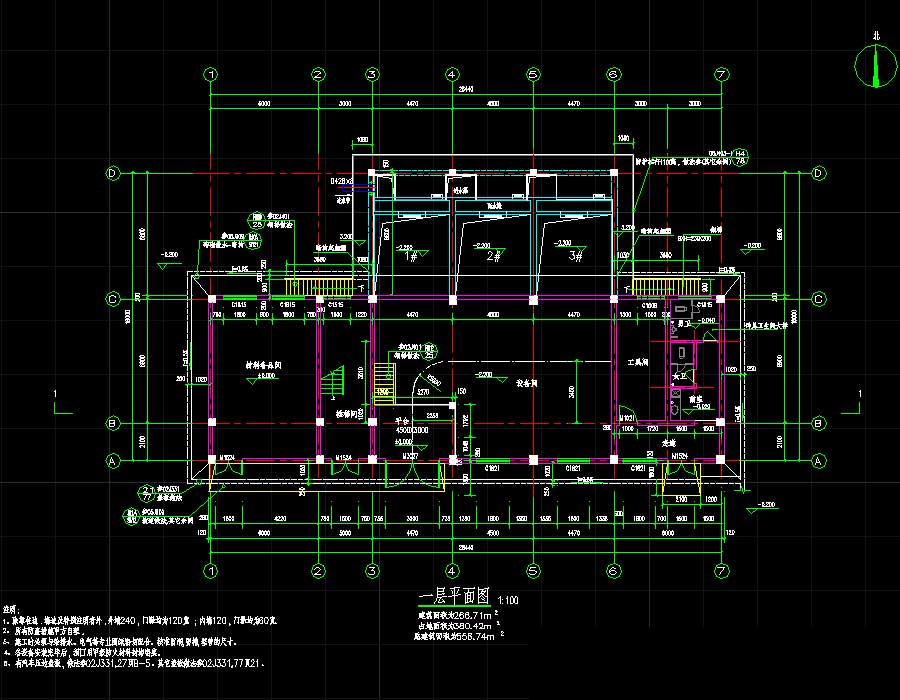

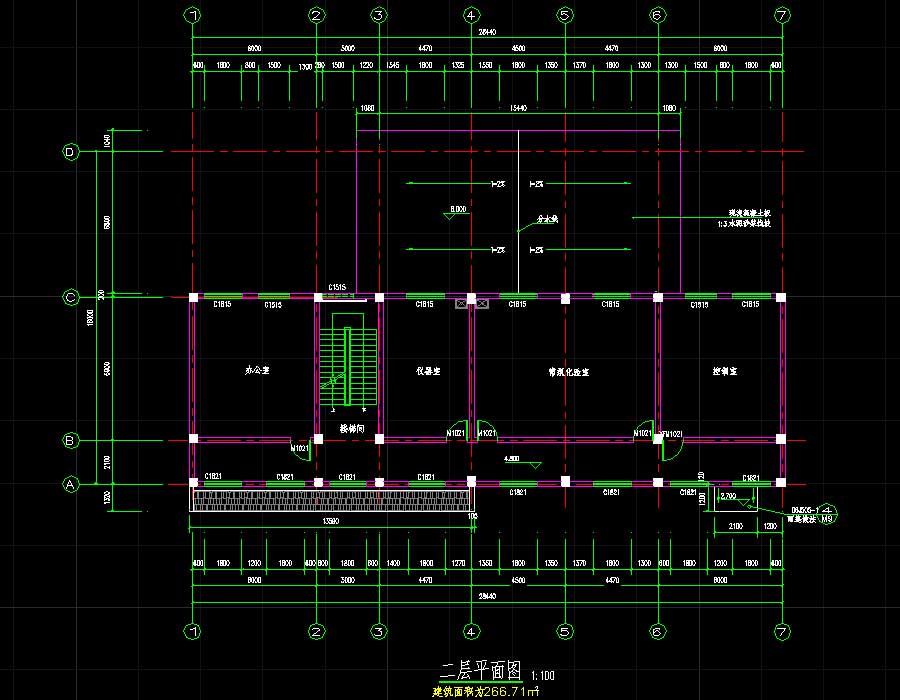

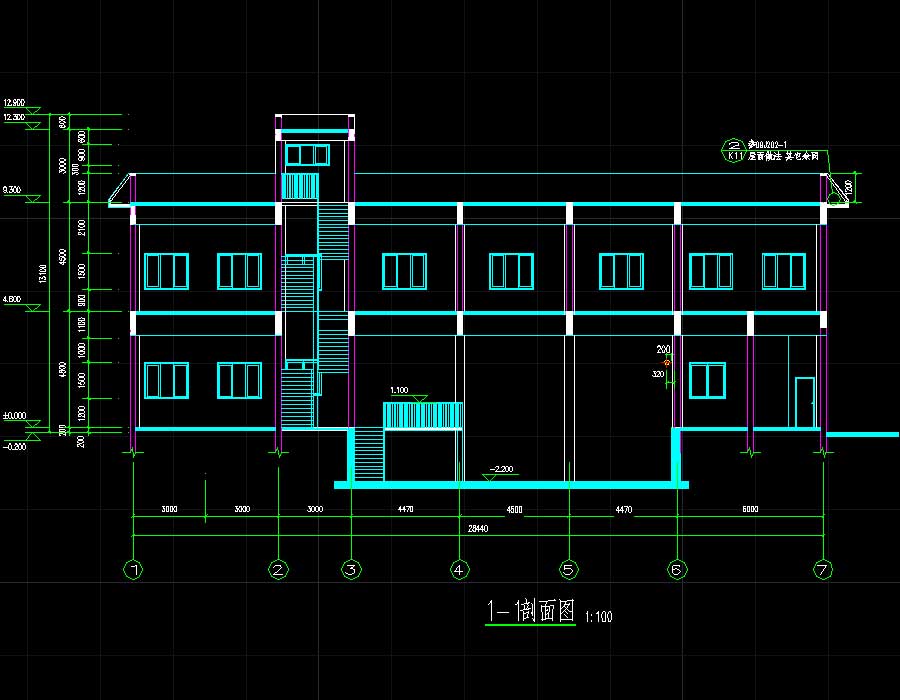

说明:该项目为某自来水厂多栋建筑多专业施工图,其中,翻板滤池及生产辅助用房,建筑面积556.74平方米,地上2层,建筑主体最大高度10.1米,钢筋混凝土框架结构;污泥处理间,建筑面积117.75平方米,建筑主体最大高度6.35米,钢筋混凝土框架结构;清水池及送水泵房,建筑面积255.6平方米,地上1层,建筑主体最大高度5.4米,钢筋混凝土框架结构;一级泵房,建筑面积62.41平方米,地上1层,建筑主体最大高度5.4米,钢筋混凝土框架结构;门卫,建筑面积38.93平方米,地上1层,建筑主体最大高度4.5米,砖混结构;加氯加药间,建筑面积120.12平方米,地上2层,建筑主体最大高度6.35米,钢筋混凝土框架结构。图纸内容含:建筑总平面及竖向布置图、土方工程图、建筑设计总说明、建筑构筑物一览表、门窗表、门窗大样、平面图、立面图、剖面图、卫生间大样、结构设计总说明、底板及池壁结构图、楼梯结构图、泵房上部结构图、平面布置图、絮凝池预留洞布置图、絮凝池预埋件布置图、底板结构平面图、池顶结构平面图、池壁配筋图、池壁及配水花墙结构图、基础及柱结构平面图、屋顶层结构图、池顶梁结构图、池壁及构造大样结构图、门卫结构图、人工挖孔桩结构图、清水池池壁配筋及结构大样图、送水泵房框架柱平面布置图、送水泵房屋顶层梁配筋图、送水泵房屋顶层结构平面图、翻版滤池平面布置图、翻版滤池池顶结构平面图、基础大样图、框架柱平面布置图、梁配筋图、电气总说明、10kV高压配电系统图 配电箱接线图、低压配电系统图、配电平面图 变配电所平剖面图、照明平面图 屋顶层防雷平面图、接地平面图、电气图、启闭机控制原理图、室外配电照明平面图、电机控制原理图、高位水箱管道系统图、配水渠大样图、排水阀安装图、单格滤池横向排水管布置图、横向排水管详图、纵向布水布气管详图、反冲洗气水分配渠托板布置图、定位钢板详图、气冲管吊架、闸门安装大样图、鼓风机基础大样图、进水调节堰详图、压缩空气管路布置图、絮凝沉淀池网格安装详图、网格大样图、吸泥机轨道详图、排泥管及快开式排泥阀安装详图、配水花格墙详图、快开排泥阀系统安装示意图、不锈钢集水槽详图、配水渠配水装置安装详图等。
