建标库图纸模型 > 多类专业 > 商业 > 3栋高层办公楼及商业楼全专业施工图3309671120
<< 返回列表
3栋高层办公楼及商业楼全专业施工图3309671120文件大小:160.99M推荐人:OneMeterSunlight图纸张数:378张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:22595.68,22469.64,33026.69㎡地上层数:16,25,16,2,2层建筑高度:80.45,78.5,80.45,15.5,15.5m地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2015建筑风格:现代效果图:有

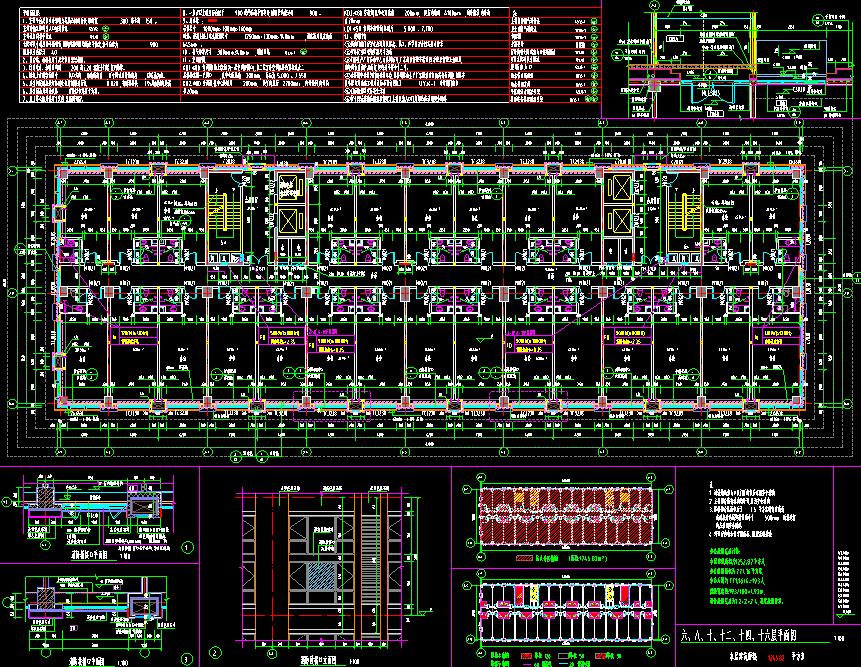

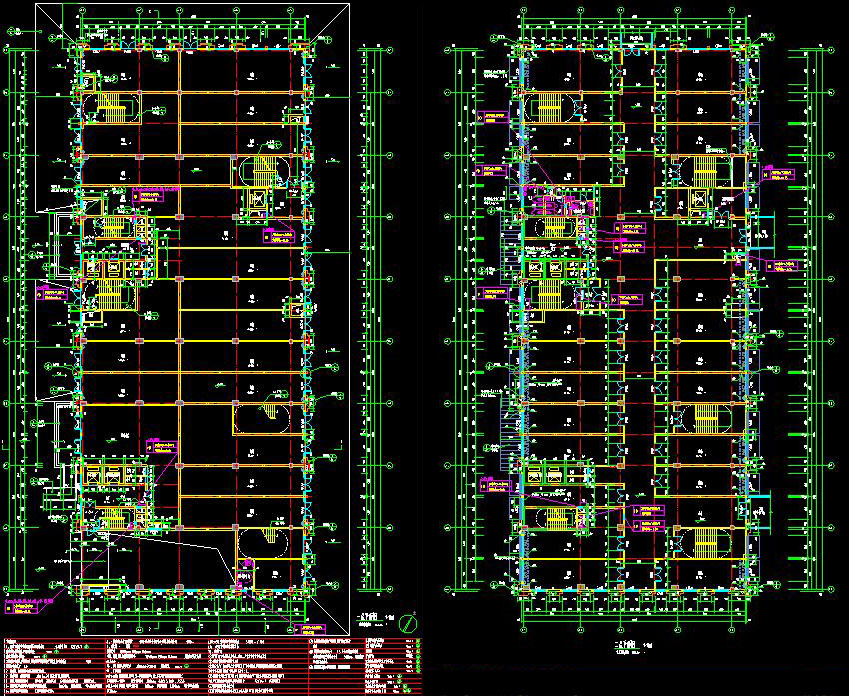

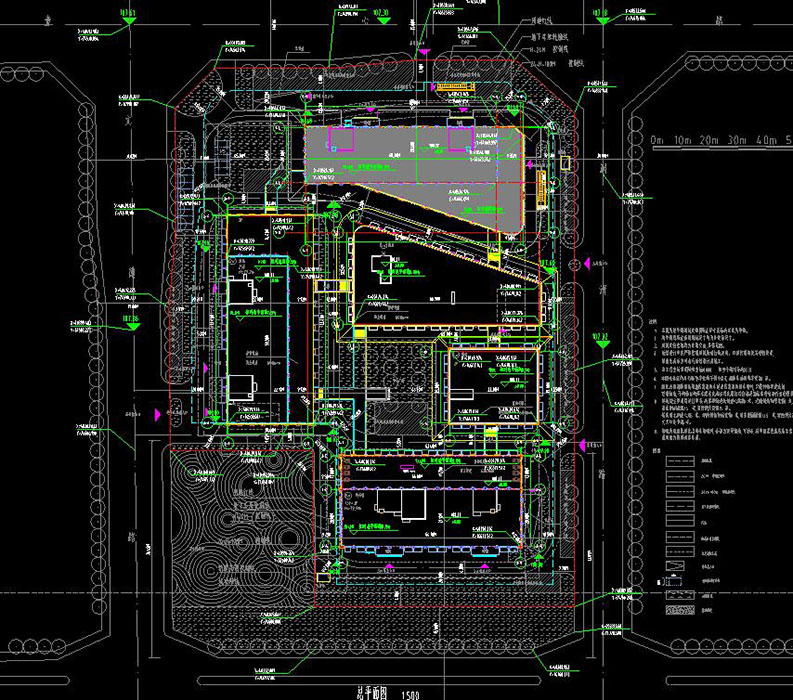

说明:某商业中心1#~5#楼及地下室项目,1、3#楼为高层办公,地上16层,地下2层,建筑高度80.45m,总建筑面积为22595.68、22469.64㎡,2#楼为高层办公,地上25层,地下2层,建筑高度78.5m,总建筑面积为33026.69㎡,筏板基础,框架剪力墙结构;4、5#楼为多层公建,地上2层,地下2层,建筑高度15.5m,总建筑面积为1654.94、3378.28㎡,筏板基础,框架结构;抗震设防烈度为7度。图纸包含:总平面图,目录,建筑施工图设计说明,各层平面图,立剖面图,墙身大样、商业局部立面详图,门窗表及门窗详图,楼电梯详图,坡道详图等;结构设计总说明,素混凝土桩(CFG)桩位布置平面图,框架柱剪力墙平法施工图、框架柱表,梁板平法施工图,楼梯详图,自行车坡道详图,节点详图,钢结构雨篷等;室内给排水施工图设计、施工说明,绿色建筑专篇,给排水平面图,喷淋平面图,卫生间大样图,商业卫生间大样图,水井平面大样及系统图,消防及给水系统原理图,排水系统原理图,自动喷淋系统原理图,一层给排水留洞平面图等;暖通设计与施工总说明,绿色建筑专篇,设计图例,地下夹层暖通平面图,暖通平面图,系统图等;电气设计及施工说明,目录,低压配电干线系统图,电气火灾监控干线系统图,多用户电能表管理系统,有线电视干线系统图,视频监控干线系统图,电信干线系统图、主要设备图例表,火灾自动报警及消防联动控制系统图,残卫呼救系统、户多媒体布线箱(RDX),局部等电位联结示意图,配电箱接线图,电井大样图,照明、消防、弱电平面图,顶层防雷平面图等
