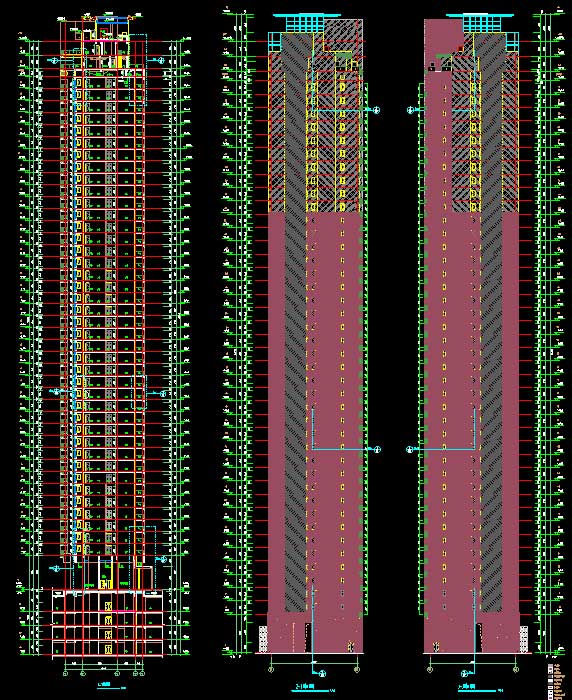

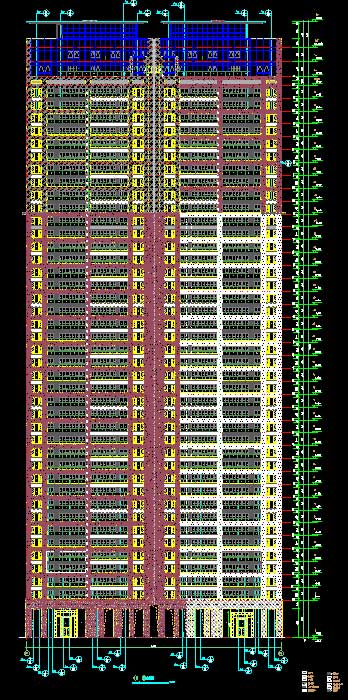

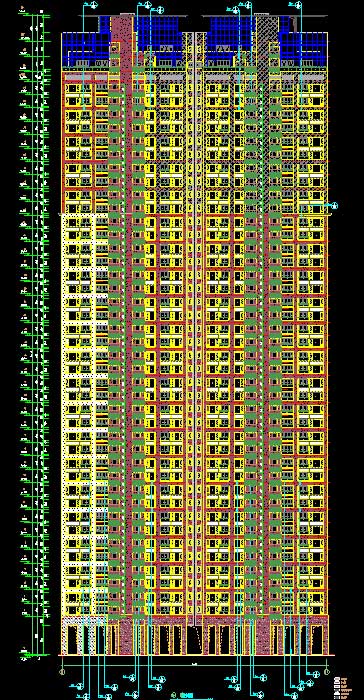

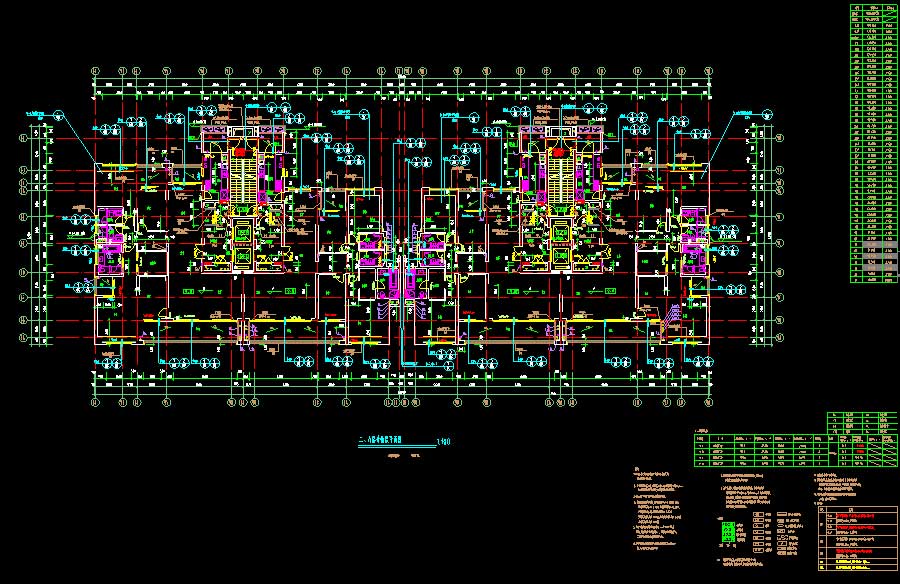

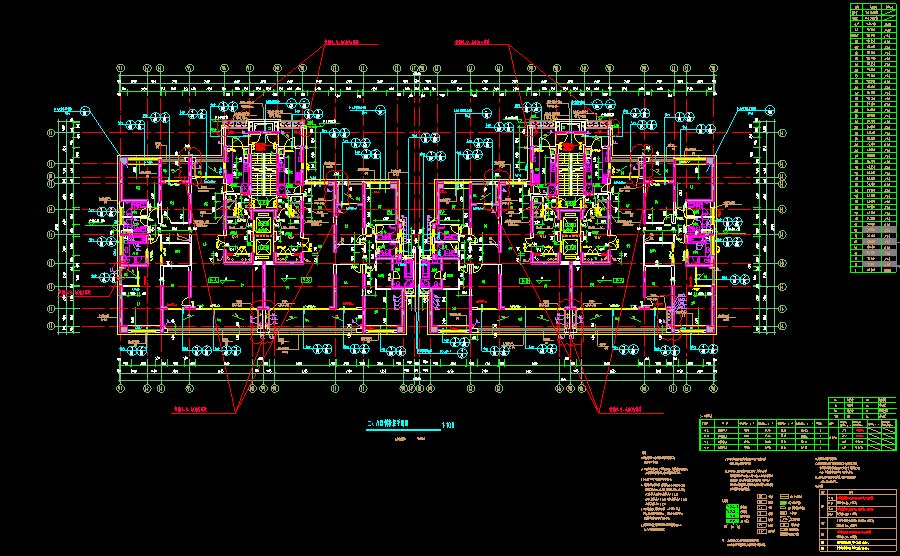

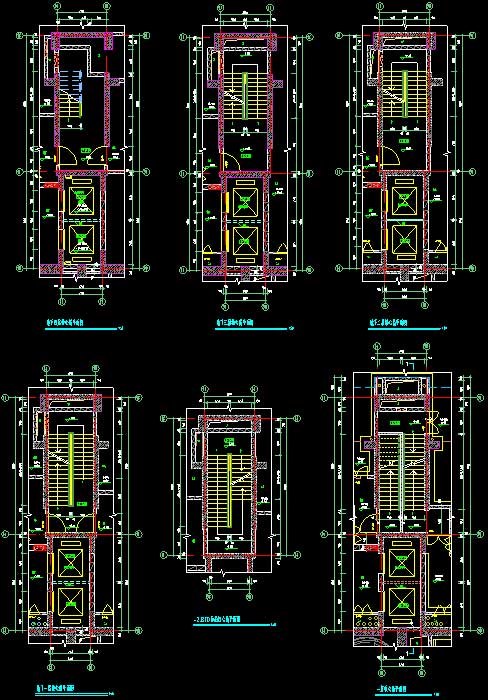

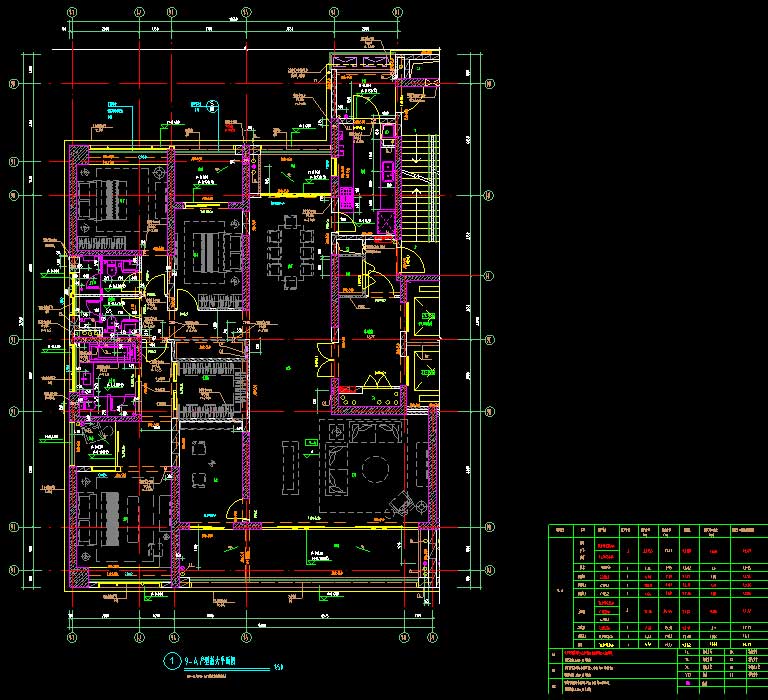

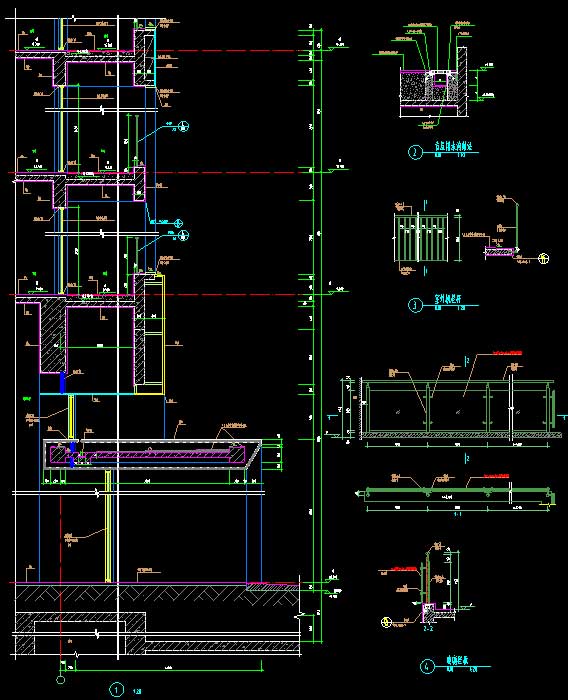

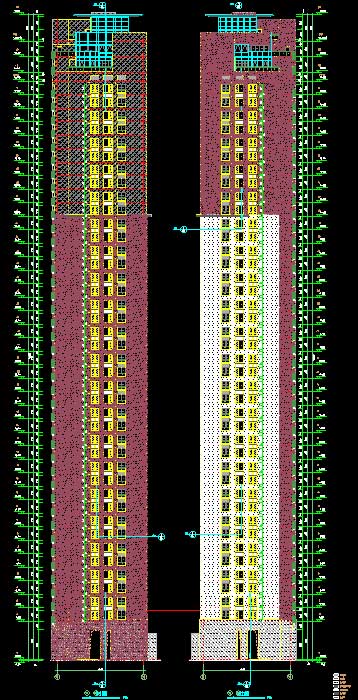

说明:该项目为某小区6-9#住宅楼全专业施工图(含设计成果校审表,结构、电气无说明),主要结构形式为剪力墙结构。其中,6#建筑高度为99.1米,地上层数31层;7#建筑高度为119.3米,地上层数36层;8#建筑高度为131.85米,地上层数39层;9#建筑高度为144.45米,地上层数43层;本项目总建筑面积为135762.06平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,核心筒大样图,户型放大平面图,墙身节点,阳台放大立面图,门窗表及门窗大样;给排水说明,室外污水排水总平面图,室外给水及消防总平面图,室外给排水管网图纸, 生活给水、消防及雨水冷凝水系统原理图,排水系统原理图,给排水及消防平面图,户型奇偶数层给排水大样图,自动喷淋平面图,屋顶水箱大样图;墙柱定位图,墙柱配筋详图,结构平面布置图,屋顶钢结构节点大样图,梁配筋图,板配筋图,墙身节点,楼梯详图,电梯圈梁图,屋顶钢结构大样图,结构平面埋件布置图;电气说明,电气平面图,防雷平面图,户型大样图,配电箱系统图,户型灯具定位图,户型插座定位图,照明平面图,屋面层动力平面图;暖通说明,防排烟系统原理图,空调通风平面图,空调冷媒管平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:135762.06㎡地上层数:31,36,39,43层建筑高度:99.1,119.3,131.85,144.45m地下层数:高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2017建筑风格:现代效果图:无
