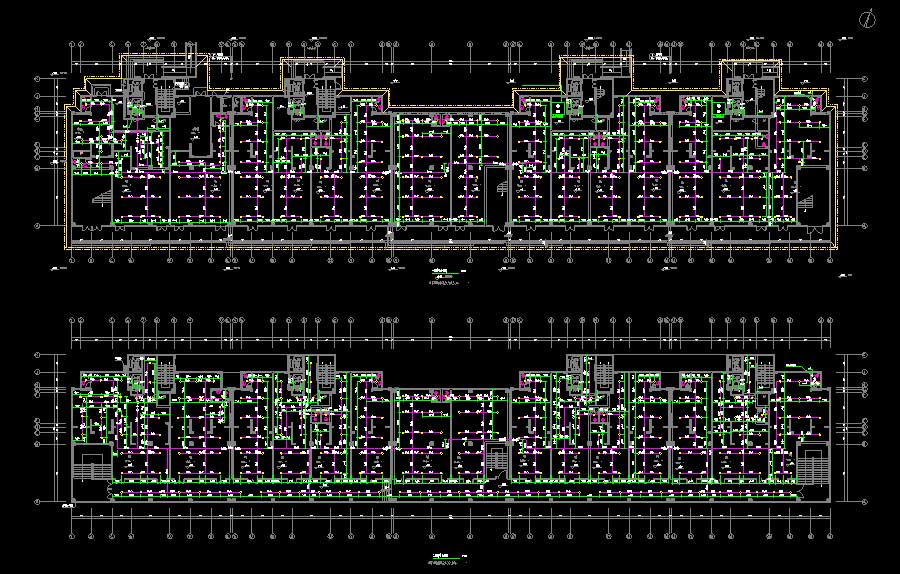

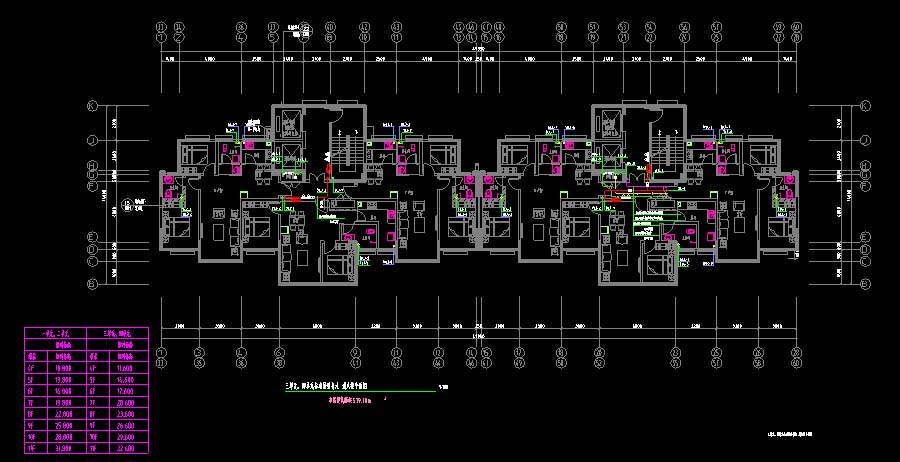

说明:该项目为某住宅楼给排水施工图,抗震设防烈度为7度,建筑高度为36.5米,地下层数为1层,总建筑面积为15285.23平方米。图纸内容含:给排水说明,自喷平面图,给排水、消火栓平面图,卫生间单排平面大样图,卫生间单排支管系统图,商业卫生间平面大样图,商业卫生间给排水支管系统图,标准层卫生间给排水平面大样图,标准层卫生间给排水支管系统图,集水坑大样图,屋顶消防水箱间平面大样图,屋顶水箱供水原理图,消防稳压设备系统原理图,给水泵房平面布置图,生活水泵房给排水轴测图,住宅给水系统原理图,商业给水系统原理图,消火栓系统原理图,自喷系统原理图,污水系统原理图,废水系统原理图,雨水系统原理图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:25L/S室外消火栓水量:30L/S建筑面积:15085.23㎡建筑高度:36.5m地上层数:地下层数:1层高度类别:图纸深度:施工项目地址:西藏设计时间:2017
