4层多层教学楼电气施工图3717271113文件大小:6.29M图纸张数:33张推荐人:2所属分类:电气专业
分 享
下  载
建筑面积:7857.35㎡地上层数:4层建筑高度:17.4m地下层数:1层高度类别:多层图纸深度:施工项目地址:四川省设计时间:2019

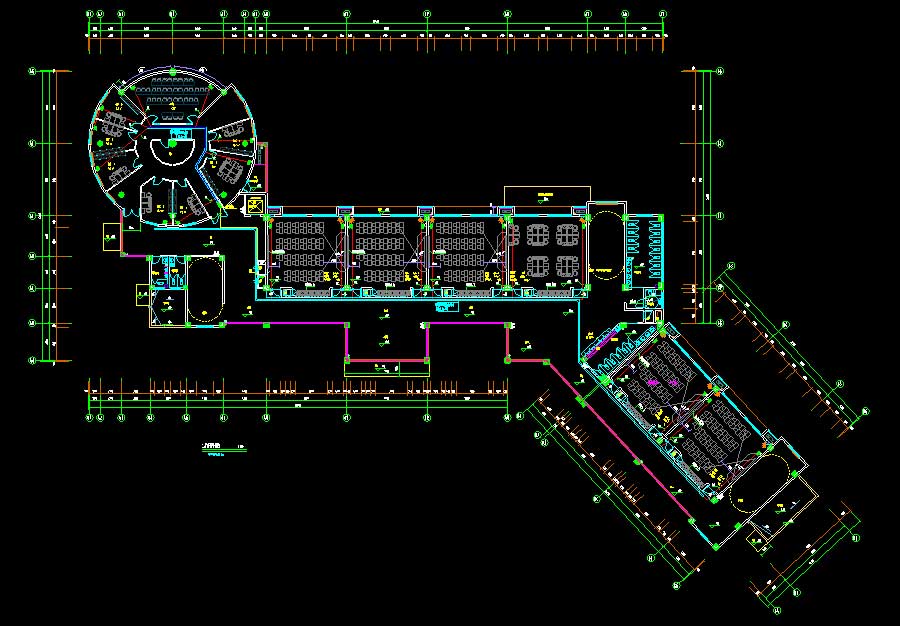

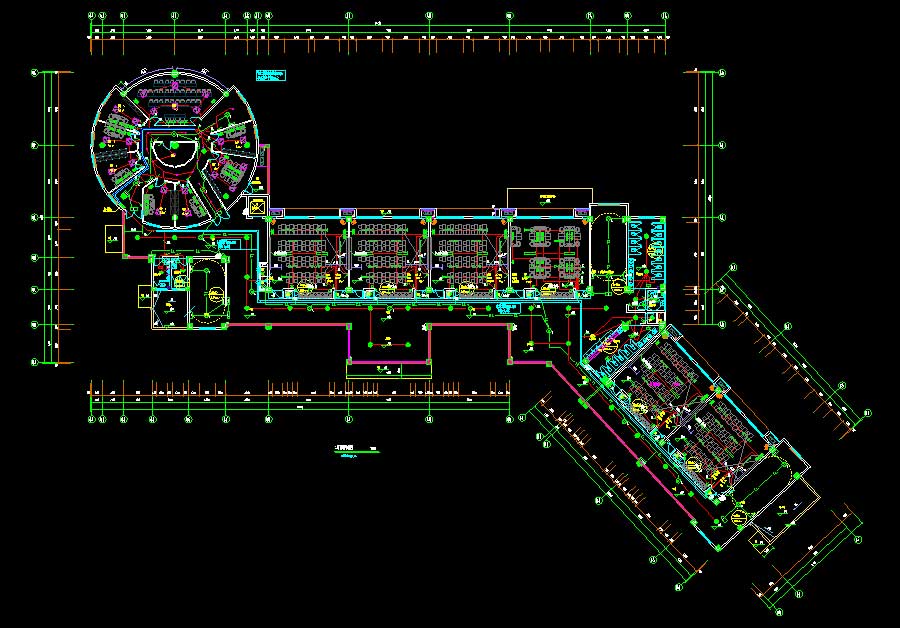

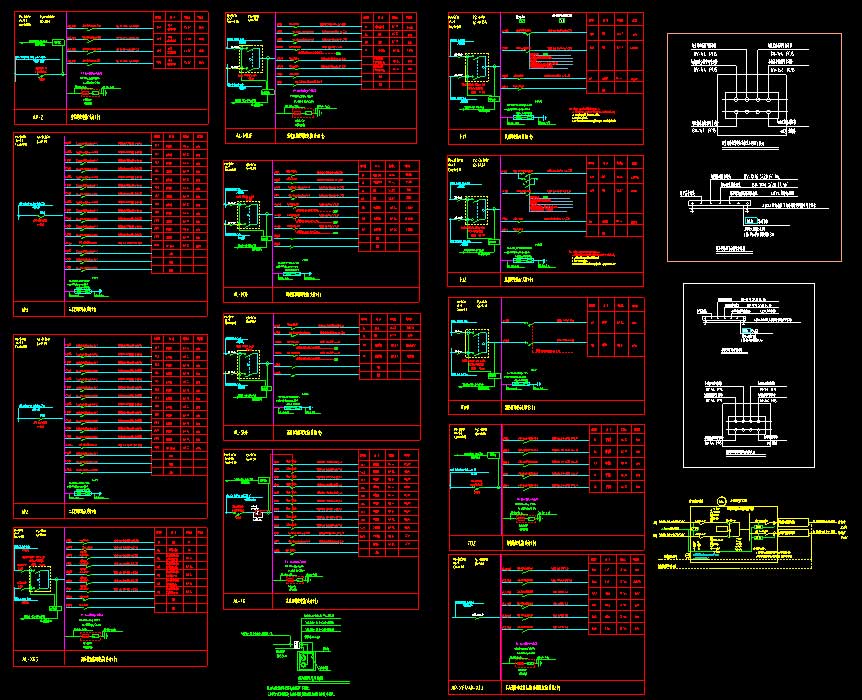

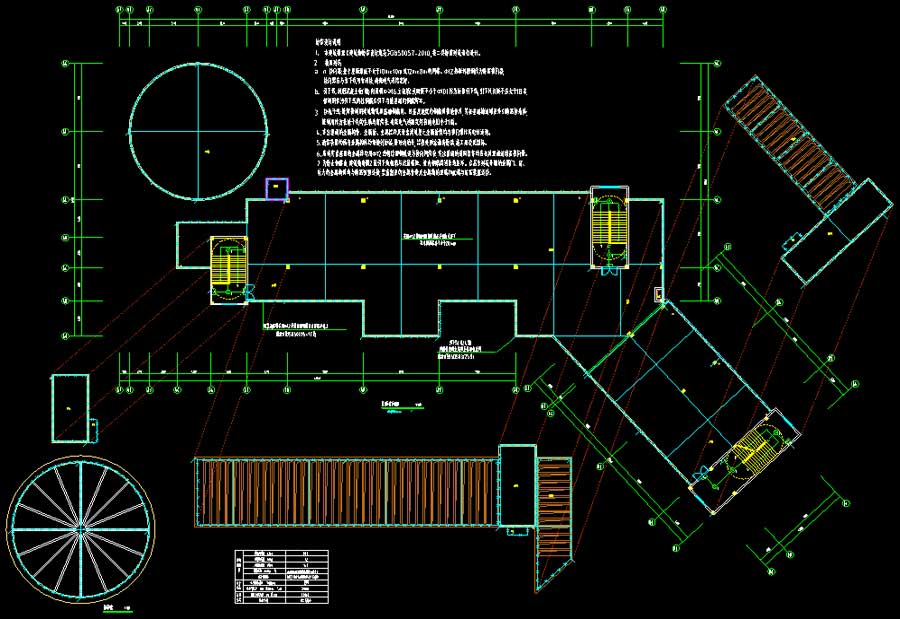

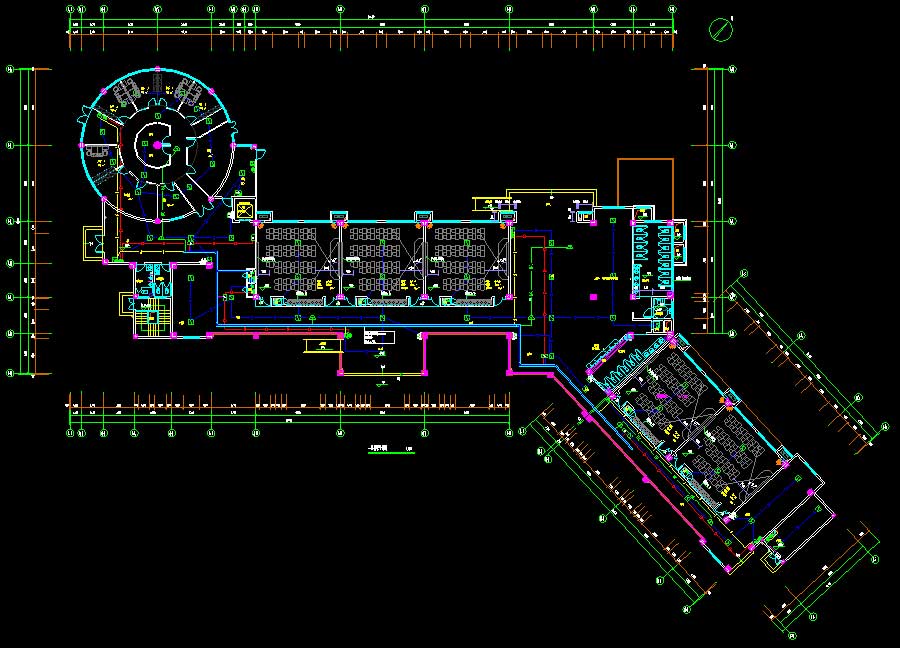

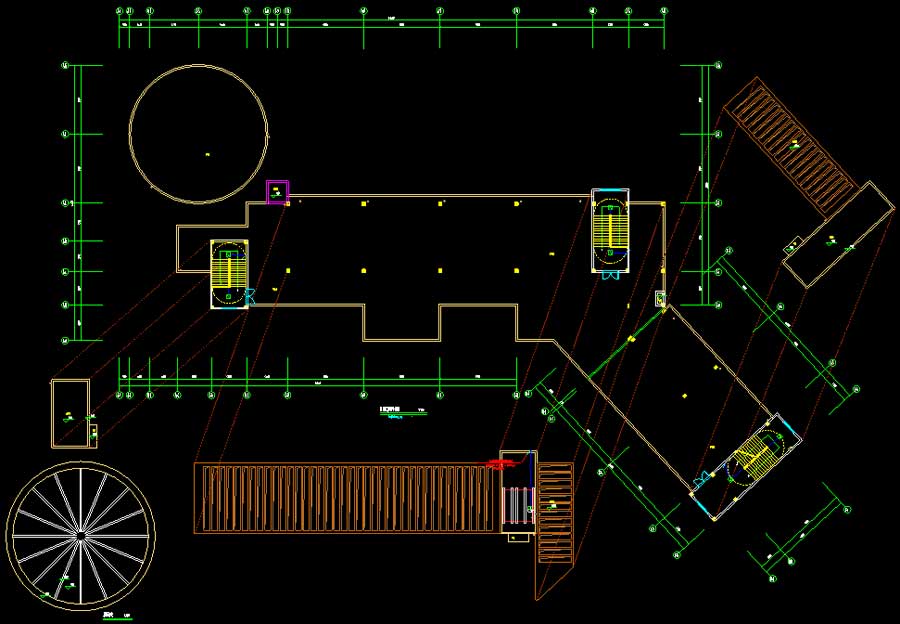

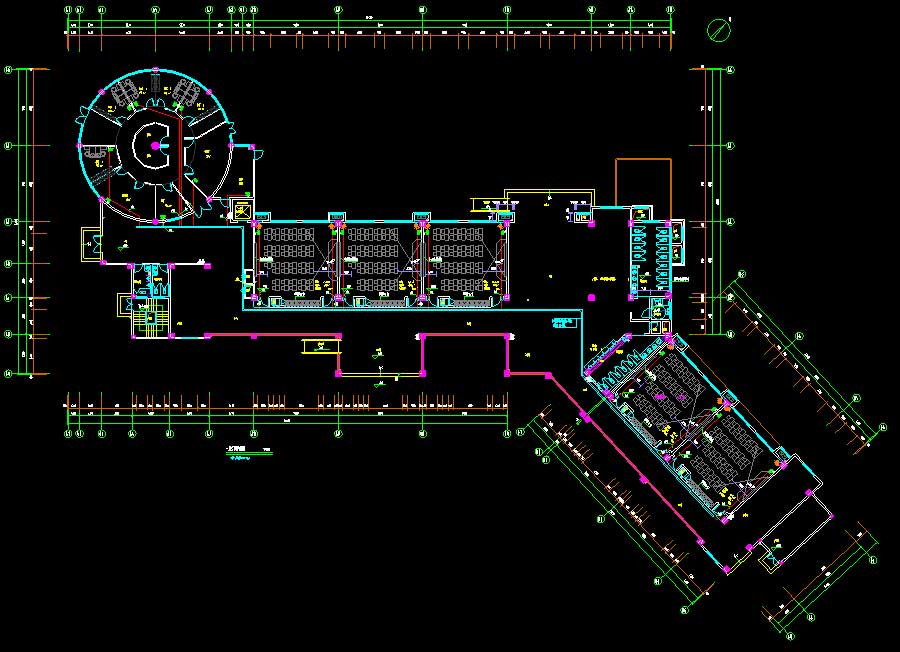

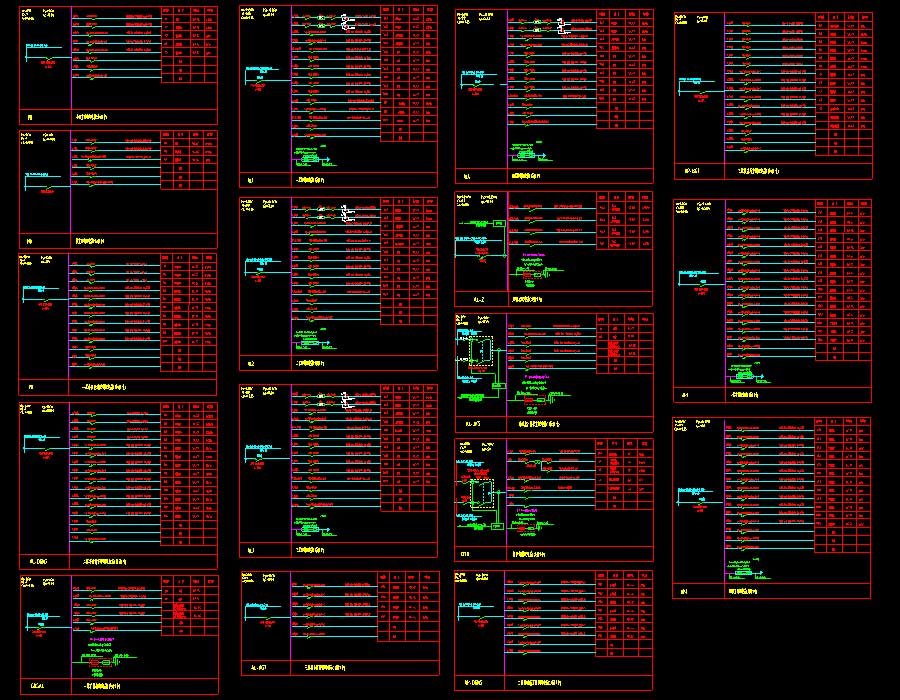

说明:该项目为某多层教学楼电气施工图,抗震设防烈度为6度,主要结构形式为框剪结构,建筑高度为17.4米,地上层数4层,地下层数为1层,总建筑面积为7857.35平方米。1-4层为教学楼,地下车库停车位为42个,为IV类车库。充电车位一次配建比例按车库数量10%设置,共5个电动车位。本设计包括红线内的以下内容:1、本工程的配电系统、照明、插座、空调、应急照明设计2、防雷及接地系统3、通讯系统本工程仅预留管线通道,由甲方委托专业单位另行设计(设计院配合)。4、火灾自动报警系统设计。无单独地库部分图纸。图纸内容含:电气施工图设计说明,火灾自动报警及联动控制系统施工设计说明,绿色建筑电气节能总说明,抗震支吊架设计说明,主要设备材料表,10kV高压配电系统图,发电机低压配电系统图,变压器低压配电系统图,集中控制型消防应急照明和疏散指示系统设计说明,配电箱系统图,火灾自动报警系统,防火门监控系统图 消防设备电源监控系统图,漏电火灾报警系统图,防火门大样图,弱电竖向干线系统框图,配电平面图,照明平面图,空调平面图,报警平面图,屋面防雷平面图,基础接地平面图。
