建标库图纸模型 > 多类专业 > 办公 > 88层超高层办公楼多专业施工图3717181110
<< 返回列表
88层超高层办公楼多专业施工图3717181110文件大小:2.61G推荐人:馒头图纸张数:1022张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:350000㎡地上层数:88层建筑高度:438m地下层数:4层高度类别:超高层图纸深度:施工项目地址:湖北省设计时间:2011建筑风格:现代效果图:无

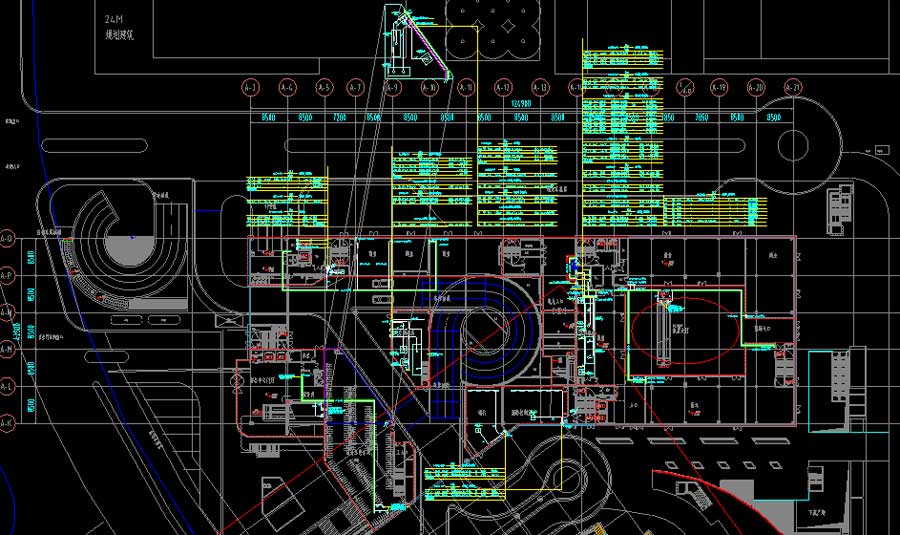

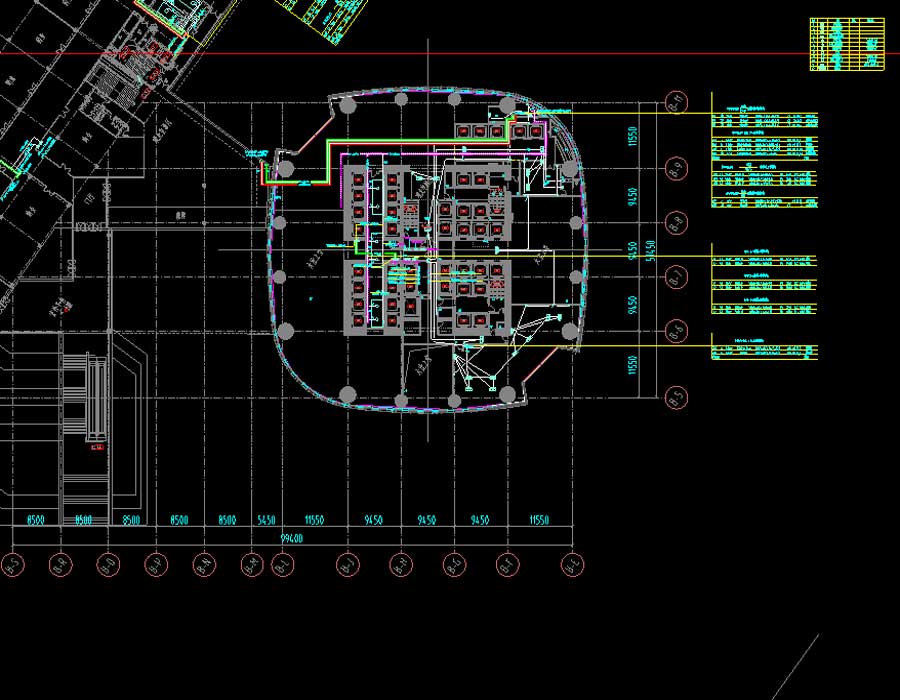

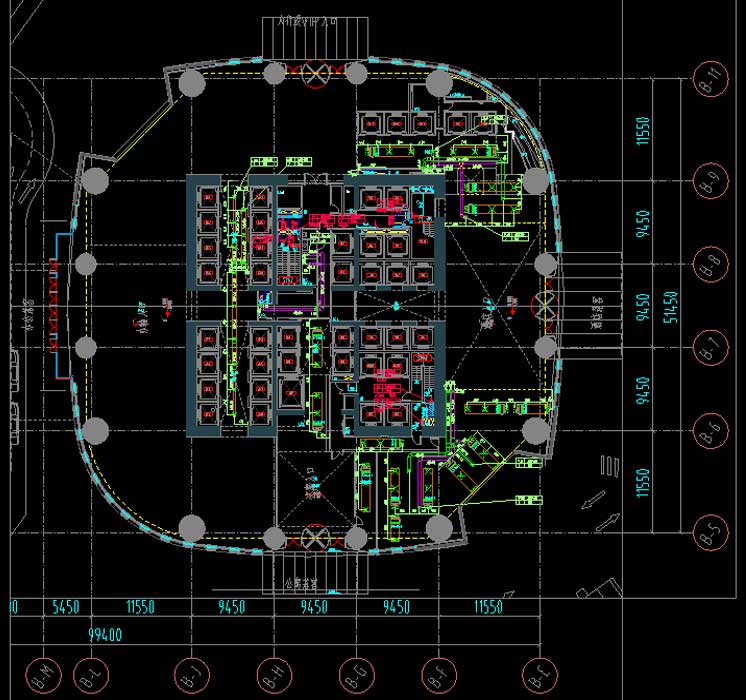

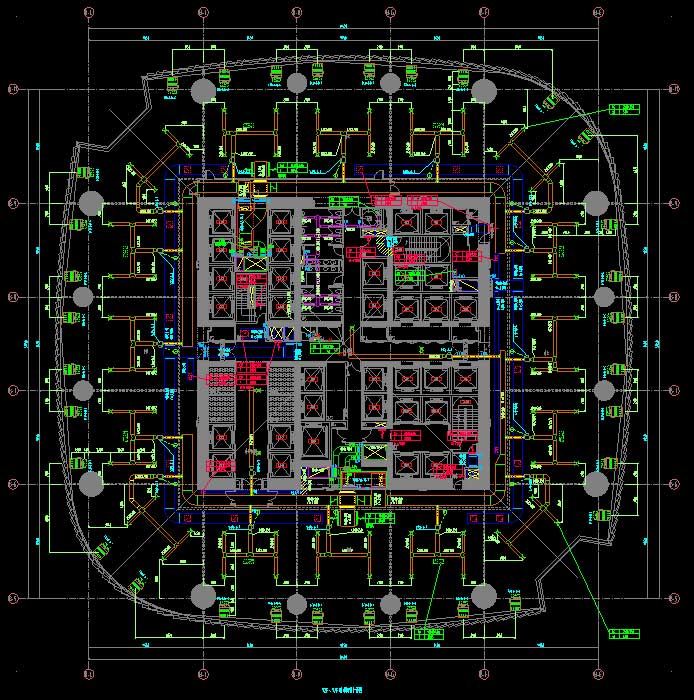

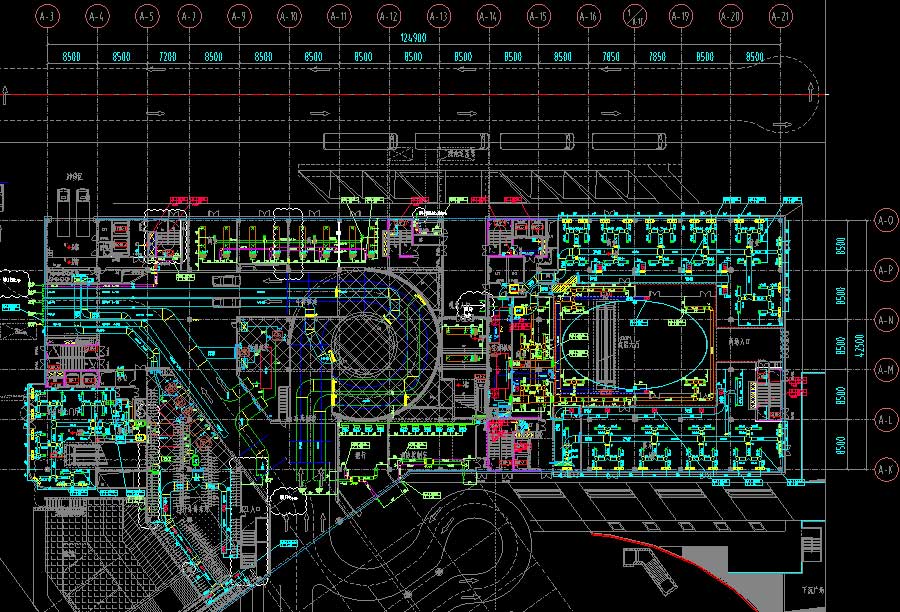

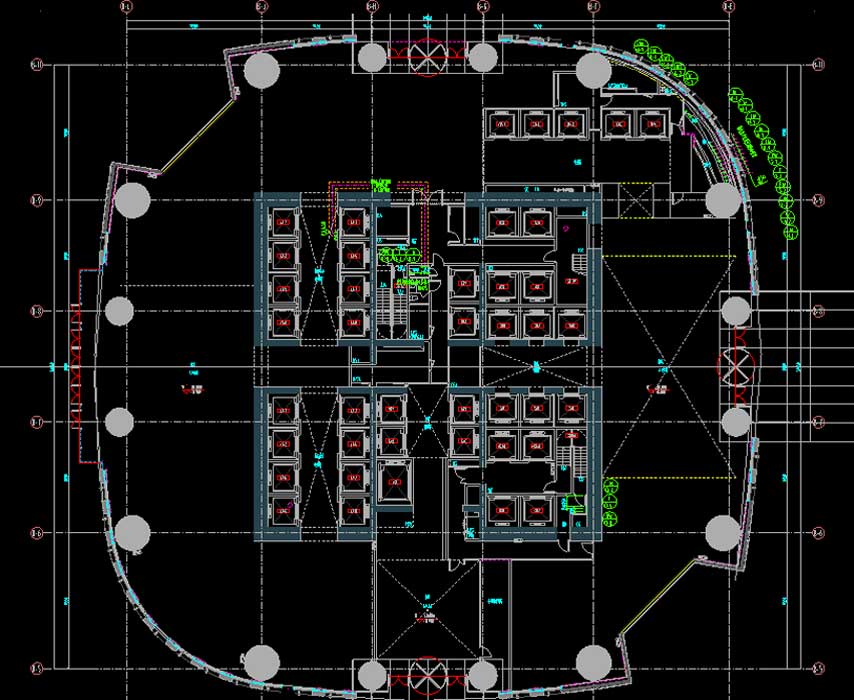

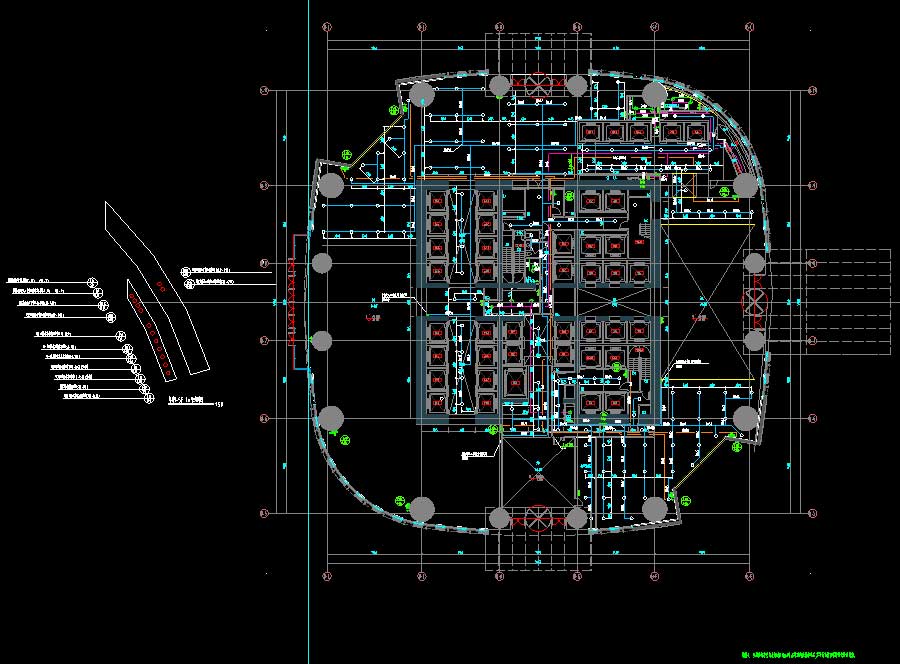

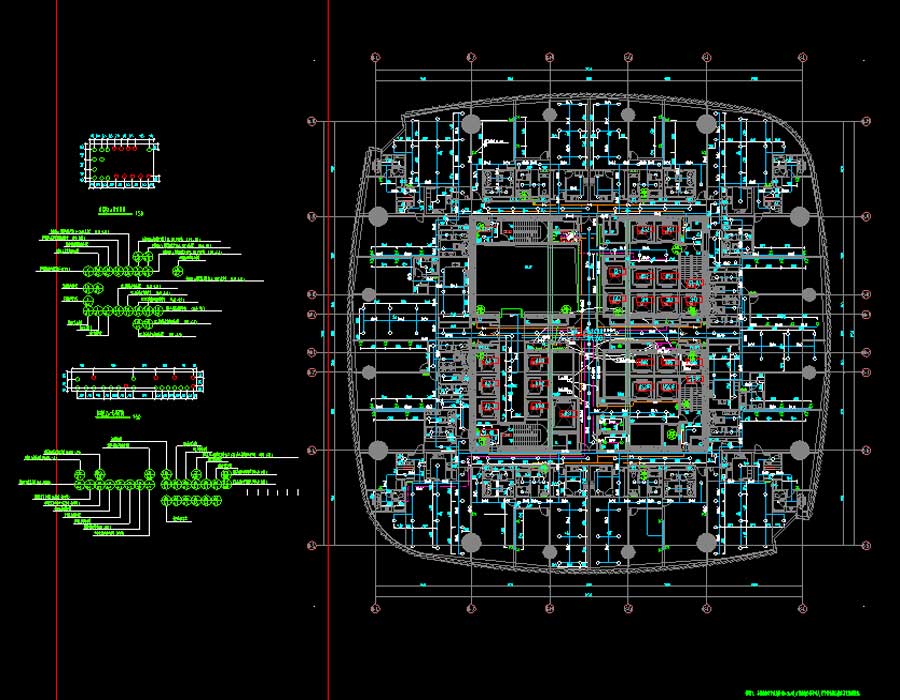

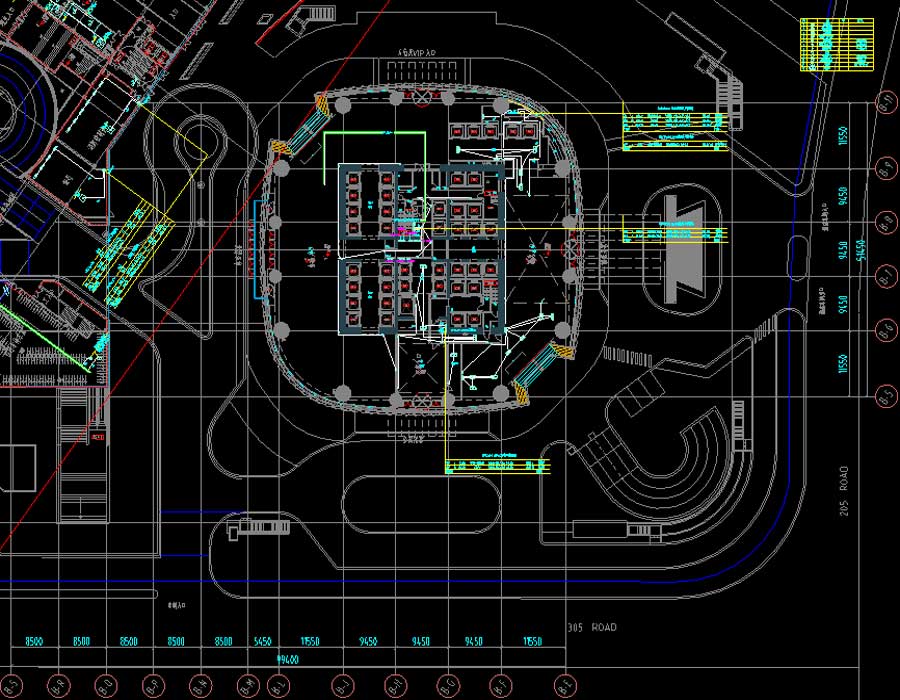

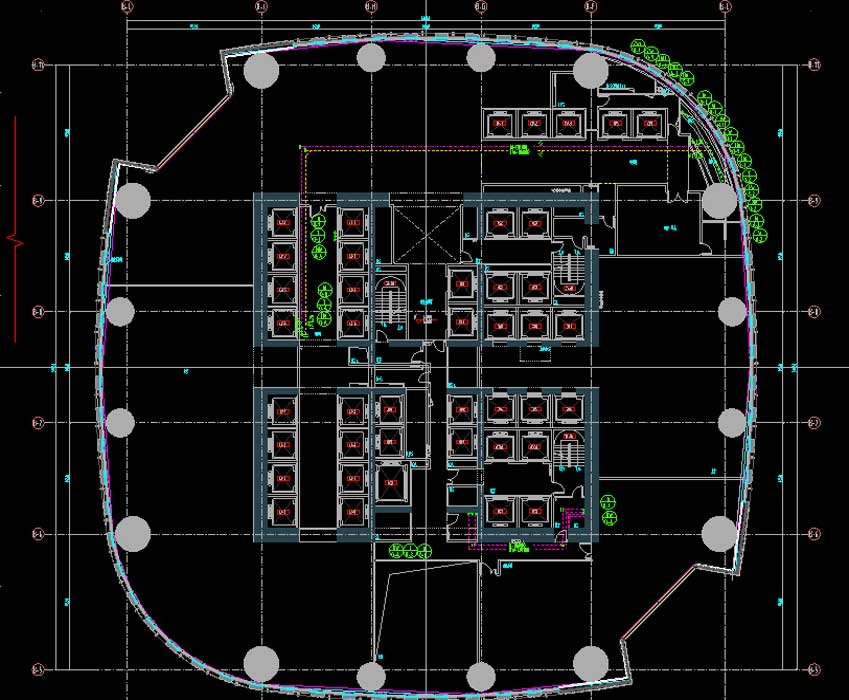

说明:某88层超高层办公楼建筑、结构、给排水、电气、暖通施工图(部分图纸为PDF版,缺少部分图纸),含施工图审查意见回复、设计修改通知单。本项目由一幢438米的88层的超高层塔楼、裙房以及地下室组成,为酒店、公寓、商业和办公功能的商业综合体。酒店主要分布在地下一层、地下一夹层、塔楼一层~三层、裙房三层以及塔楼63层以上部分,办公主要分布在塔楼一层、塔楼4~30层,公寓主要分布在塔楼一层、塔楼31~62层,商业主要分布在裙房以及地下一层,地下室为四层,主要功能为车库以及机房,其中地下四层车库区域为人防。本项目总建筑面积约为35万平方米。无单独地库部分图纸。图纸内容含:总平面图,标高/道路示意图,消防分析图,交通分析图,建筑说明,材料表,防火分区平面图,剖面图,各层平面图,核心筒平面放大图,楼梯/自动扶梯详图,节点详图;结构说明,柱详图及桩平面图和说明,基础平面图及结构承台及坑详图,各层结构/梁配筋平面图,柱墙定位及内墙配筋图,地下室出入口结构图,楼梯结构图,钢梁平面图,框架柱立面和定位图,荷载分布图,连廊钢牛腿详图,核心筒剪力墙配筋详图,结构详图等;给排水说明,给排水平面图,给水/排水系统图,循环冷却水系统,水量平衡示意图,虹吸雨水系统图,给排水管线转换图,车库冲洗水透视图,地下室排水泵透视,机房/泵房详图,消防水泵房及报警阀间详图,消防机房及主要管线平面图,消防系统原理图及消防平面图,泡沫水联用系统原理图,自动扫描灭火装置系统原理图及设计说明,高压细水雾系统原理图;电气说明,高压配电系统图,变压器低压配电系统图,变压器低压干线系统图,变电所平面布置图,电力/照明/配电干线平面图,10kV总配电间、酒店、车库变配电间平面布置图,消防报警/智能疏散照明平面图,综合布线系统图,智能集成管理系统图,通信及广播及安保平面图,门禁系统安装详图;暖通说明,水系统原理图,防排烟及通风系统原理图,暖通风管/水管平面图,暖通机房详图;动力说明,锅炉房中压天然气供应原理图,蒸汽锅炉房热力系统图,柴油发电机房供油和冷却原理图,锅炉房供油原理图,天然气供应原理图,锅炉房和柴油发电机房设备平面布置图,锅炉烟囱透视图,柴油发电机冷却水管道透视图等等。
