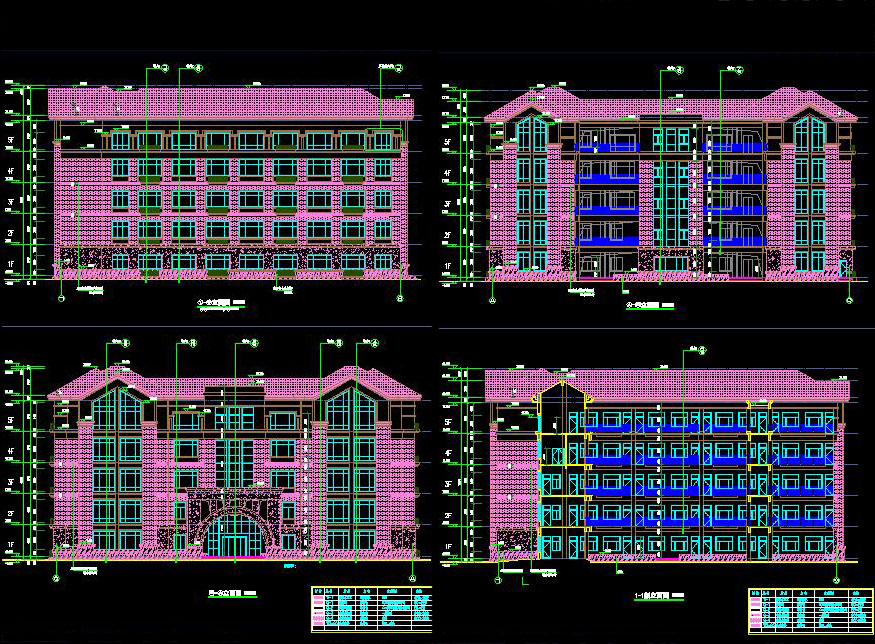

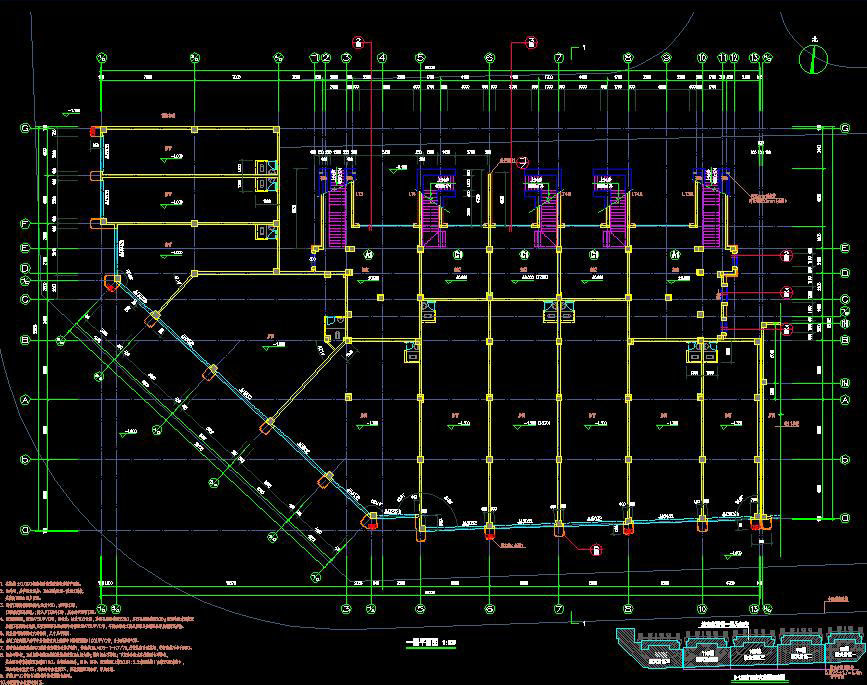

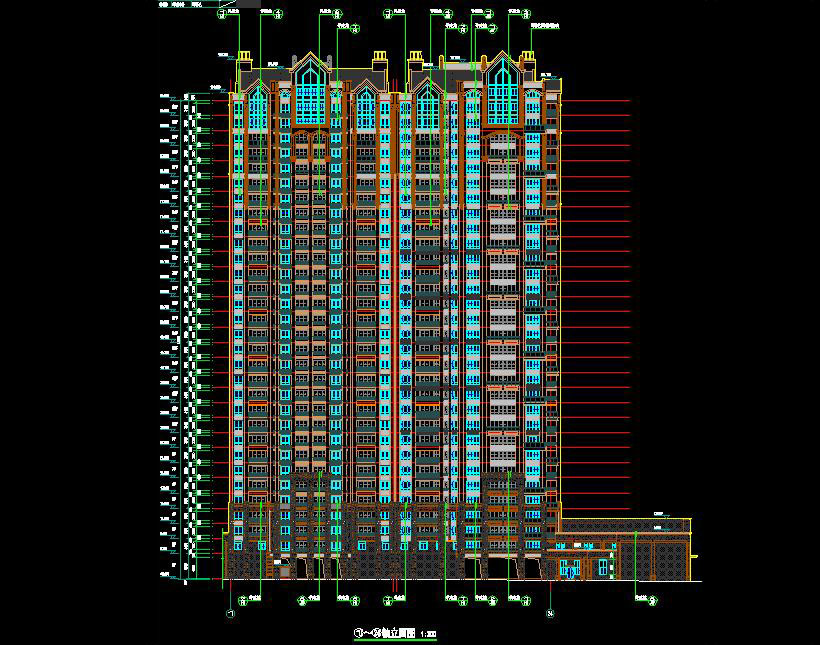

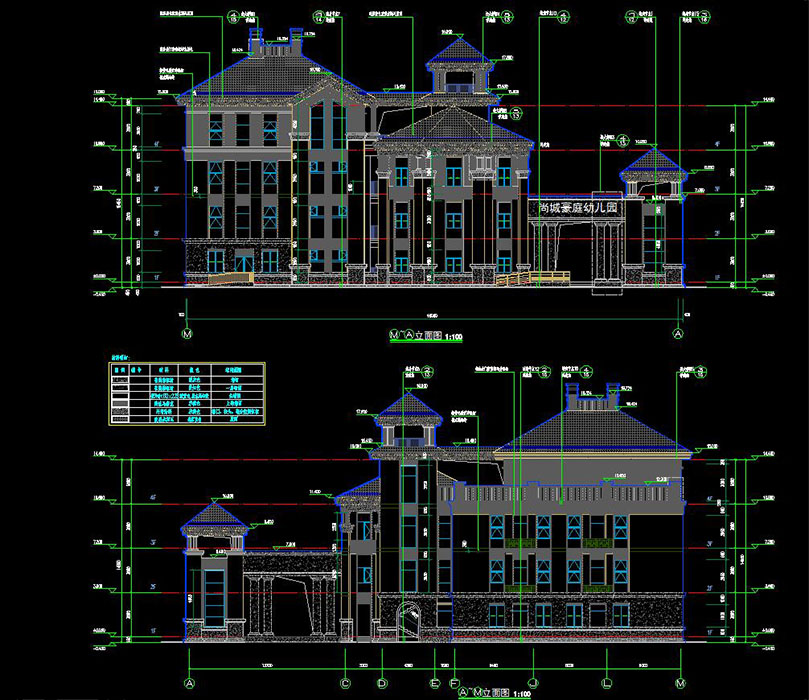

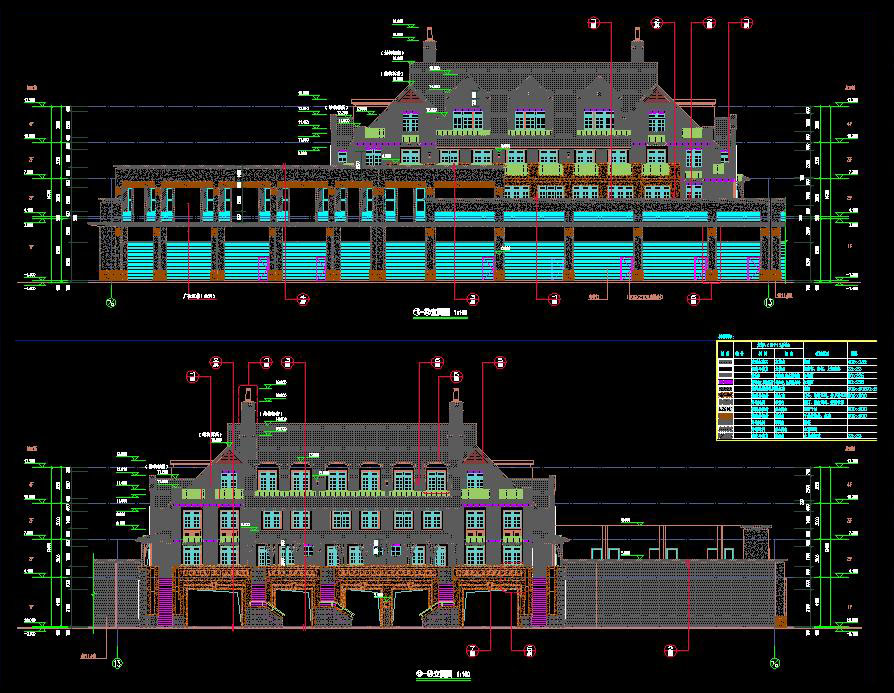

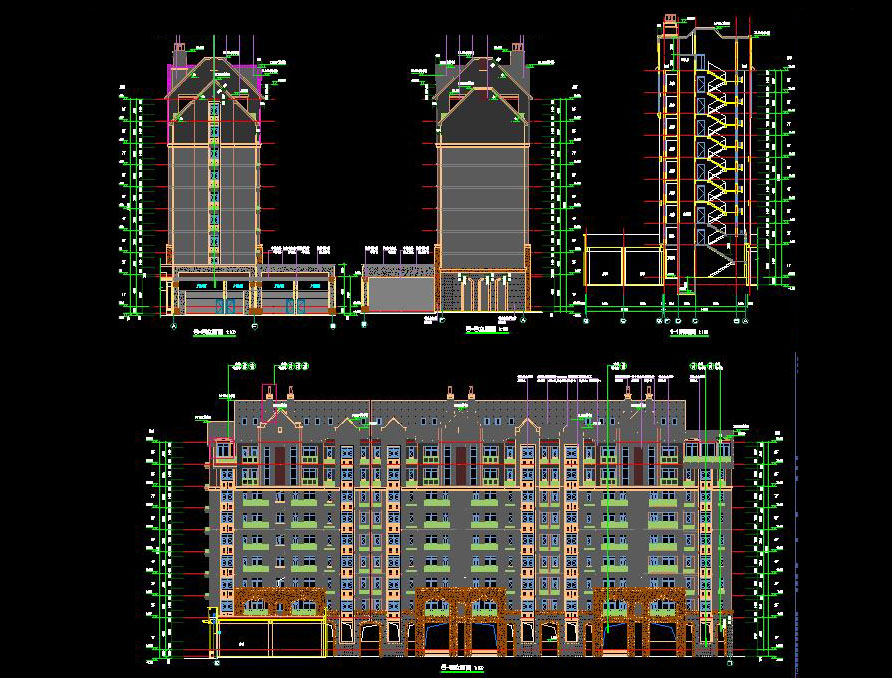

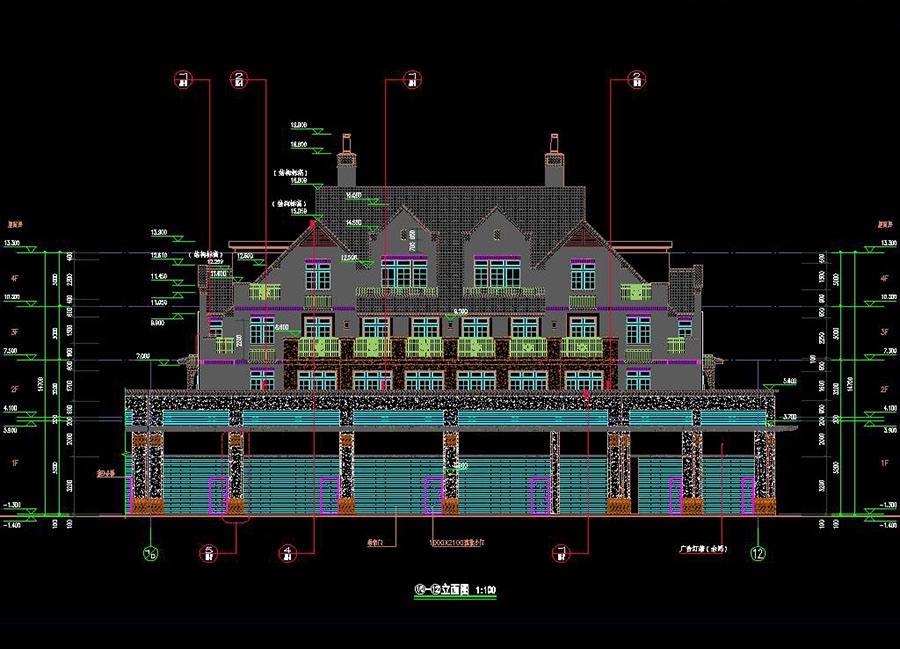

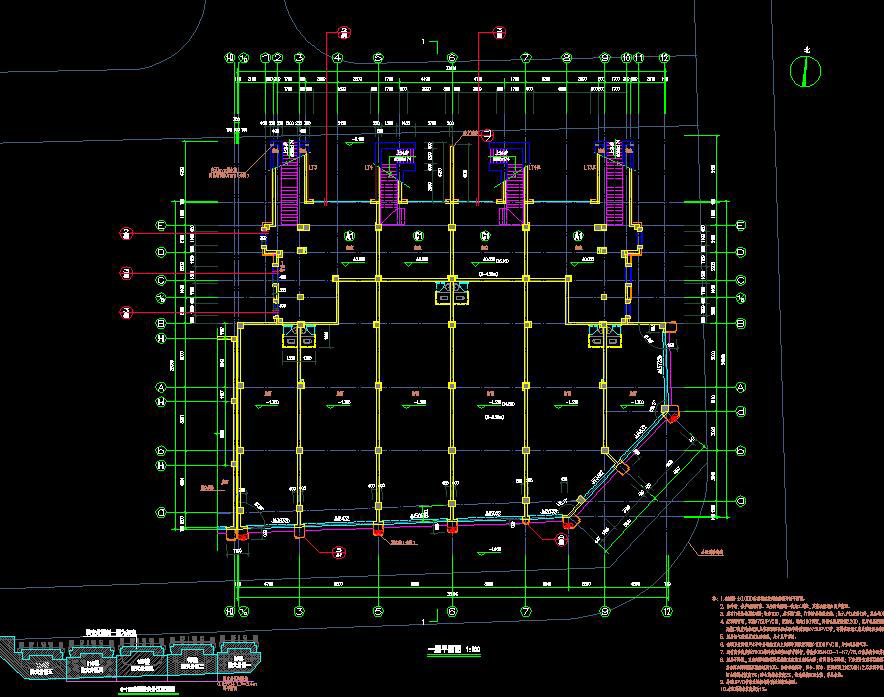

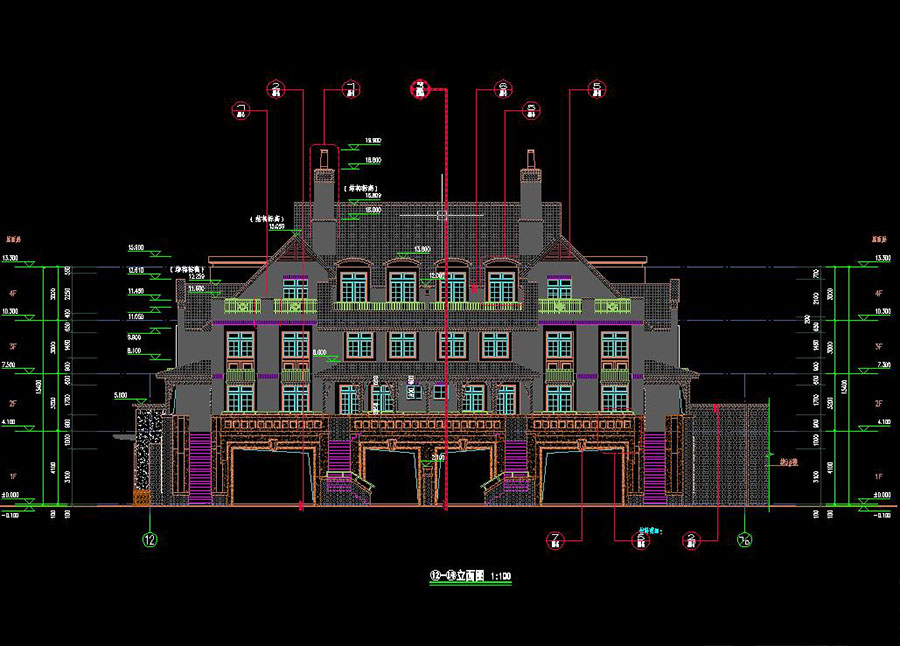

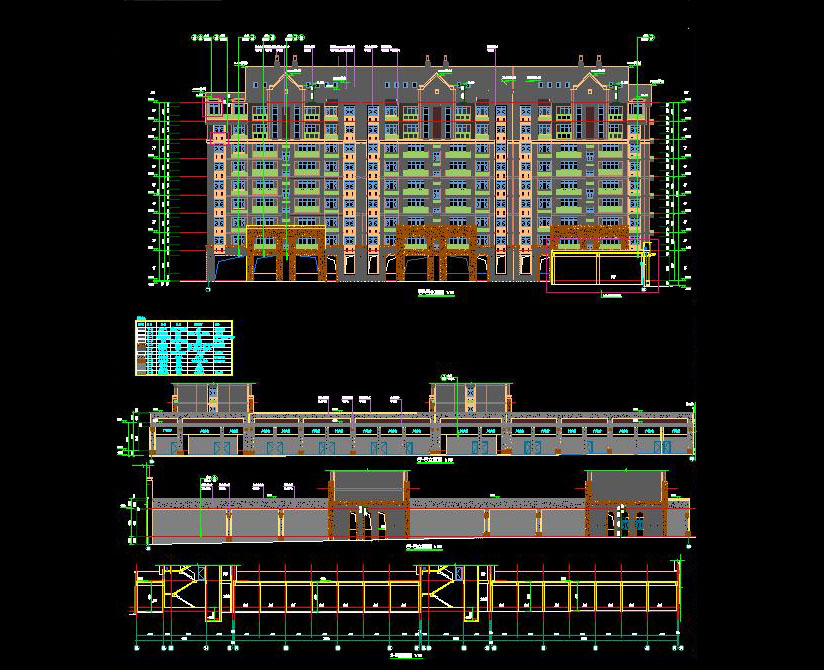

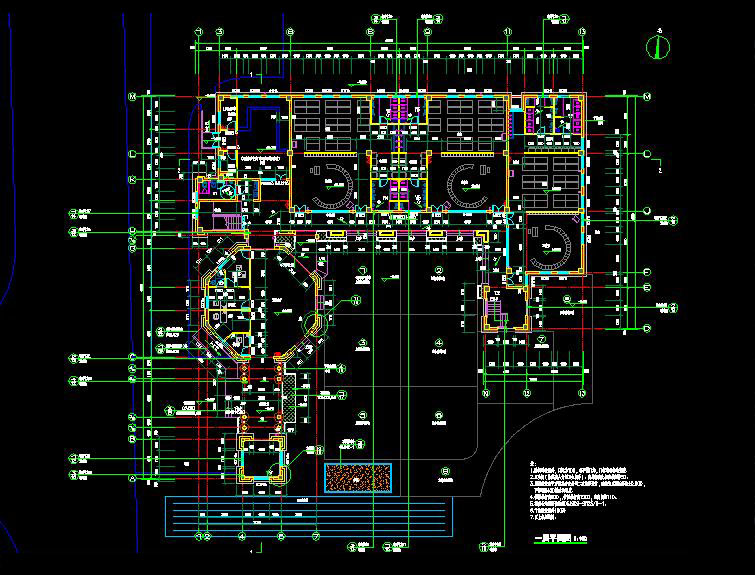

说明：本工程主要分为东西两个区，东区总建筑面积为117455.75㎡，包含1~29#住宅楼，其中1~24#住宅楼地上4层，25~27#住宅楼地上9层，28、29#住宅楼地上31层，建筑高度为12.8~99.9m，幼儿园地上4层，1~3层均为幼儿园，共9班，建筑高度为15m，建筑面积为2727.93㎡，小学地上5层，1~5层均为小学，共24班，建筑高度为19.95m，建筑面积为6188.58㎡；西区总建筑面积为157887.68㎡，包含1~52#住宅楼，其中1~44#住宅楼地上4层，45~50#住宅楼地上11层，51、52#住宅楼地上31层，建筑高度为12.8~96.8m；地下室地下一层，为车库、人防及设备用房。图纸包含：建筑设计说明，节能设计说明，室内装修构造表，室外装修构造表，分层面积表，各层平面图，立剖面图，楼梯放大图，厨房、卫生间放大图，门窗放大图，门窗明细表，墙身大样图，地下室(平时、战时)平面图，地下室顶板标高示意图，口部大样图，车道大样，防水大样图，封堵大样图等；结构设计总说明，基础平面布置图，基础明细表，筏板配筋详图，柱、墙定位平面图，剪力墙暗柱详图，板结构平面图，构架层结构图，梁平法施工图，节点大样，楼梯详图等；给排水设计说明，给排水平面图，喷淋平面图，生活给水、排水系统原理图，消火栓系统原理图，污水系统原理图，废水系统原理图，雨水、冷凝水系统原理图，厨卫大样及支管系统图等；通风设计与施工说明，人防设计施工说明，战时通风平面图，防护单元进风口部大样，地下一层(平时)通风平面图，通风平面图，加压送风系统原理图等；东西区电气总平图，电气设计说明，图例、主要设备材料表，电气节能设计说明，消火栓按钮控制结线示意图，低压配电干线图，弱电系统干线图，消火栓按钮控制结线示意图，配电箱系统图，照明、配电、弱电平面图，防雷接地平面图等。图纸专业包含：建筑、结构、给排水、暖通、电气
