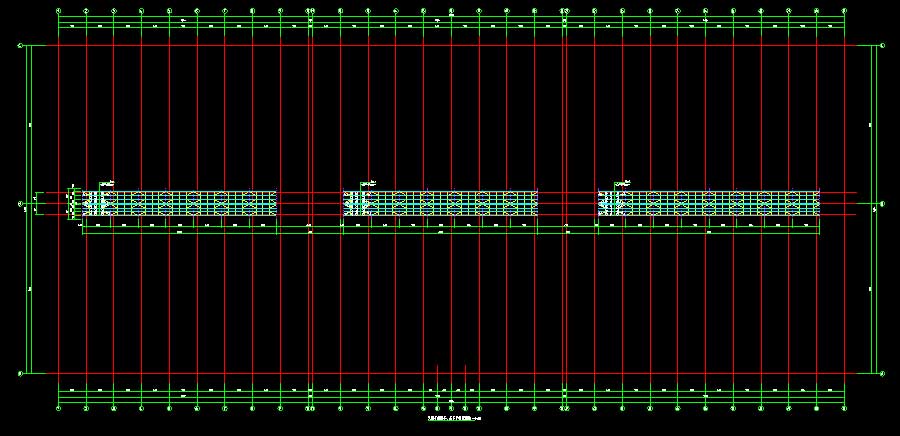

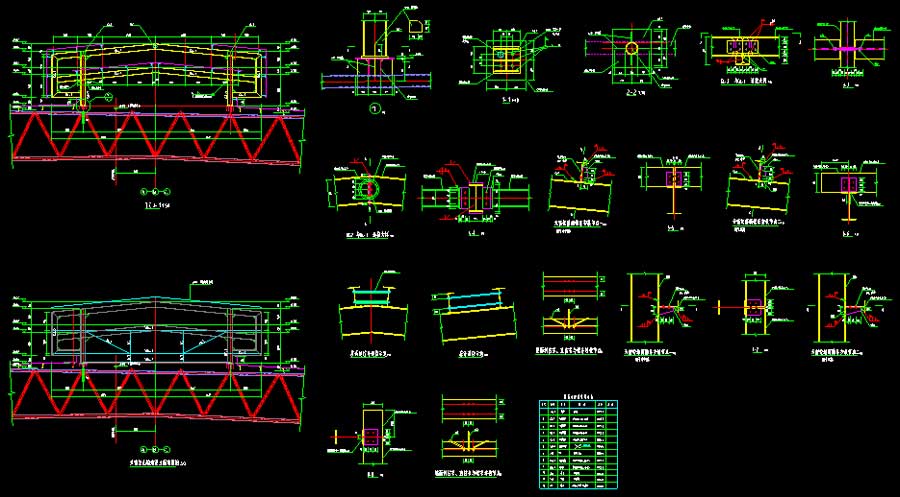

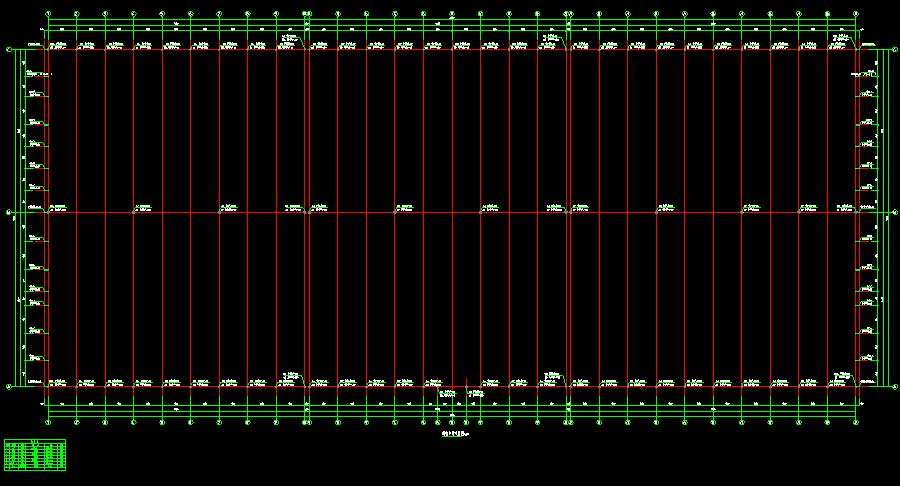

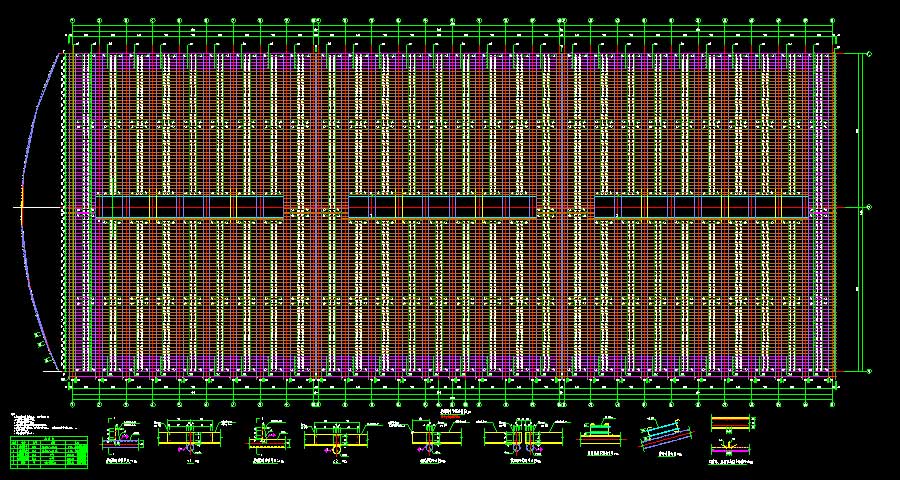

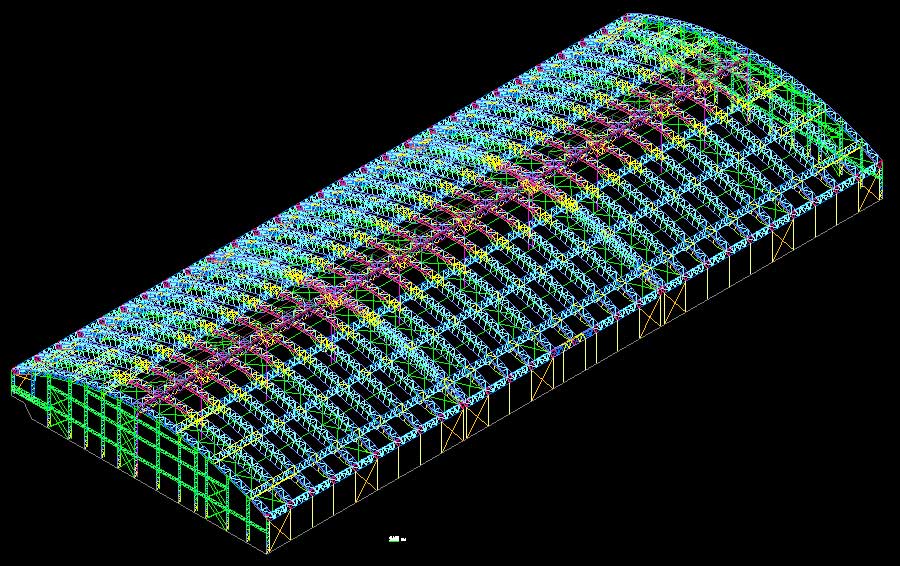

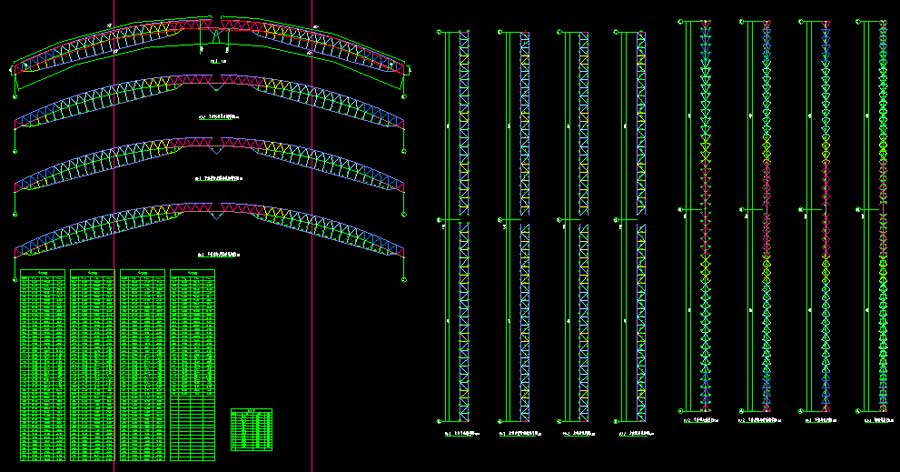

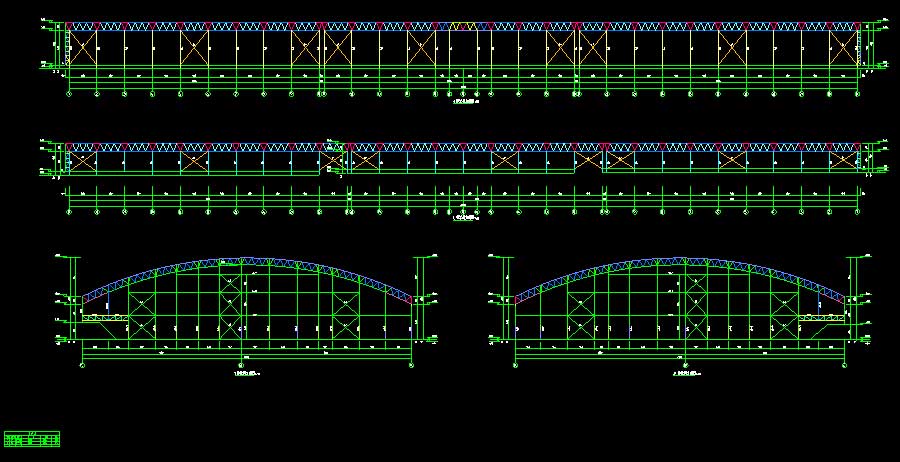

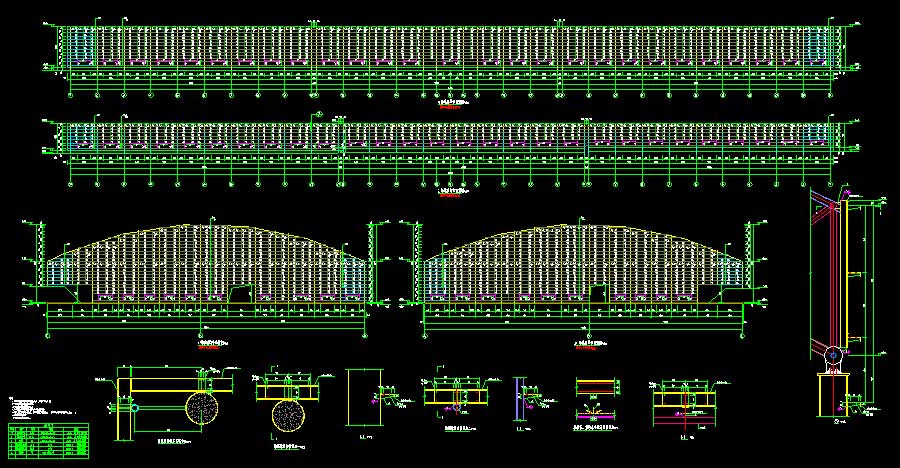

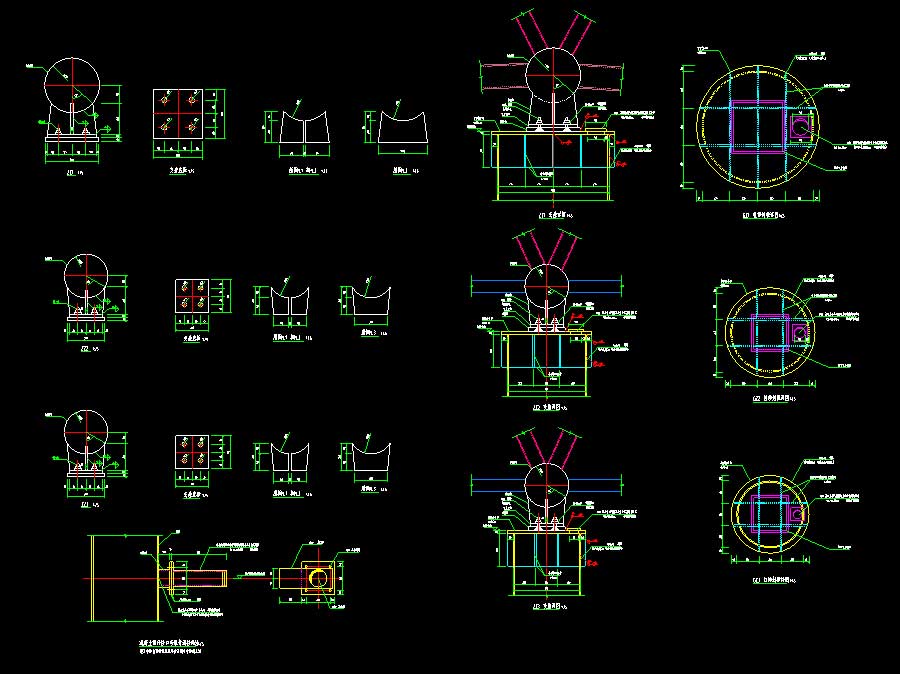

说明:该项目为某低层储煤棚结构施工图,本项目为防风抑尘煤场封闭项目,长343米,宽142米,高约18.358米(结构檐口高度)。主承重结构为空间钢管桁架结构,跨度68.5米加73.5米,柱距12米,屋面和墙面均采用单层压型钢板围护系统,基础形式为为柱下独立基础,抗震设防烈度为8度。设计使用年限为50年,建筑物耐久年限为50年,建筑抗震设防类别为丙类,建筑抗震设计等级为三级,地基设计等级为乙级。图纸内容含:结构说明,柱底反力图,钢柱平面布置图,屋架结构平面布置图,结构立面图,轴测图,屋面檩条平面布置图,墙面檩条布置图,上弦、下弦节点编号图,上弦及撑杆、下弦及腹杆截面编号图,上弦杆、下弦杆、上弦撑杆、腹杆几何图,节点编号图,柱脚大样,天窗架钢柱平面布置图,天窗架及天窗屋面支撑平面布置图,天窗屋面檩条、拉条平面布置图,天窗架结构立面图,天窗墙梁立面布置图等等。
结构类型:桁架基础类型:独立抗震烈度:8度抗震风压:0.55kN/㎡雪压:0.35kN/㎡建筑面积:48280㎡建筑高度:35m地上层数:1层地下层数:高度类别:低层图纸深度:施工项目地址:内蒙古设计时间:2018
