机床中心项目全专业施工图3717051105文件大小:179.23M推荐人:馒头图纸张数:183张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:35840.74㎡地上层数:4,5,3,3,1层建筑高度:24.1,28.3,20,20,3.85m地下层数:高度类别:多层图纸深度:施工项目地址:上海市设计时间:2013建筑风格:现代效果图:无

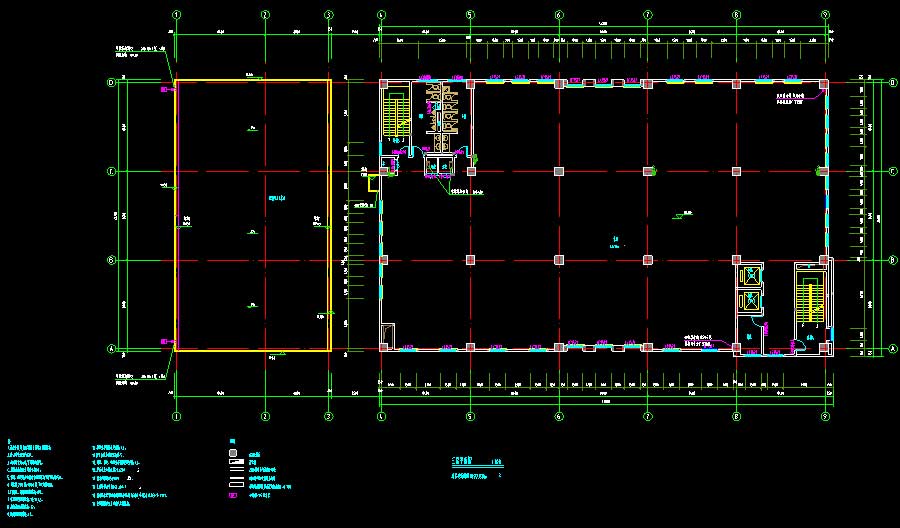

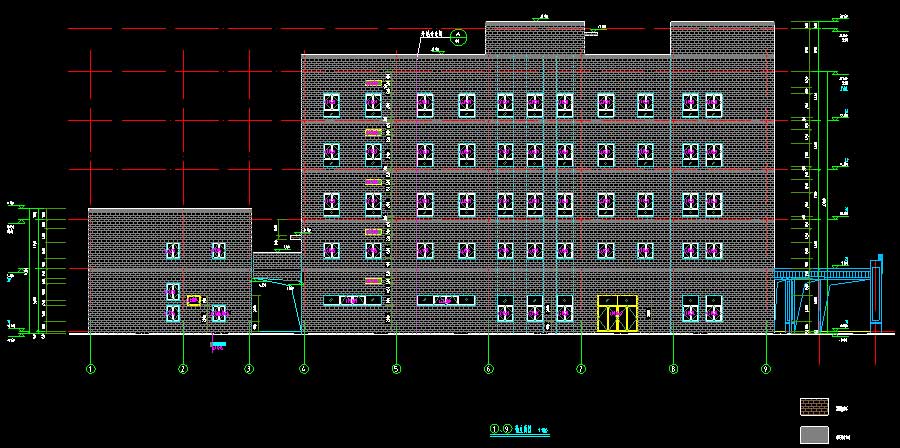

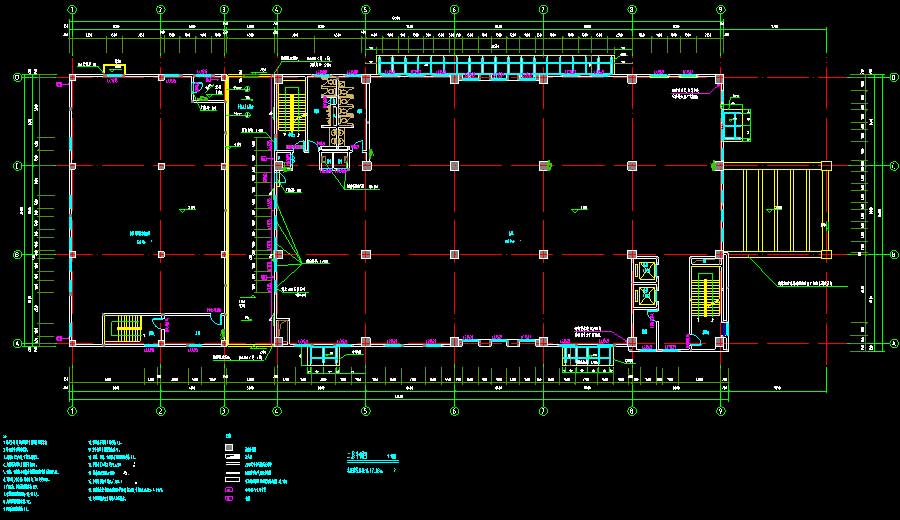

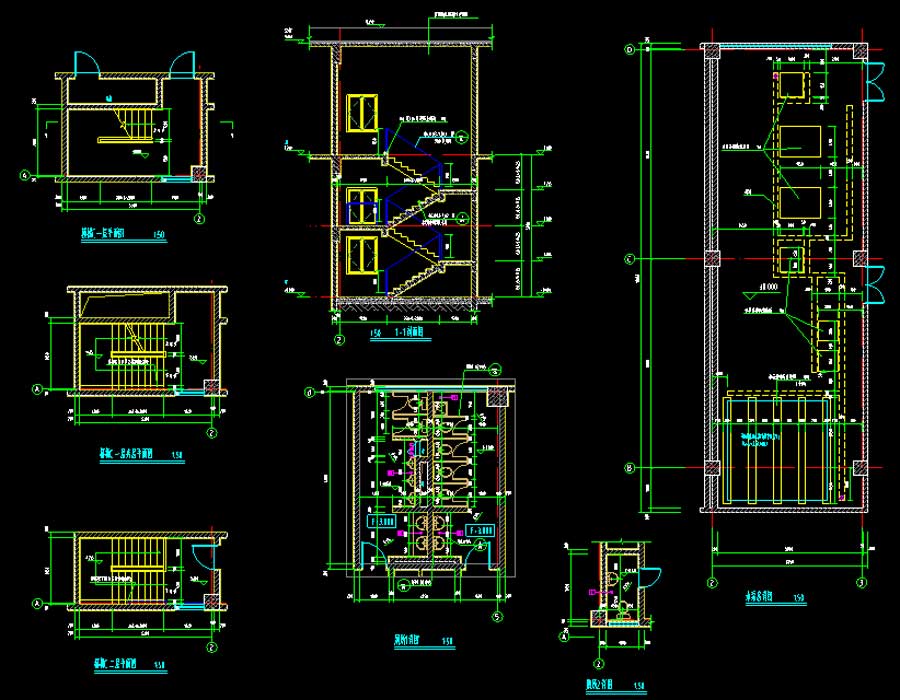

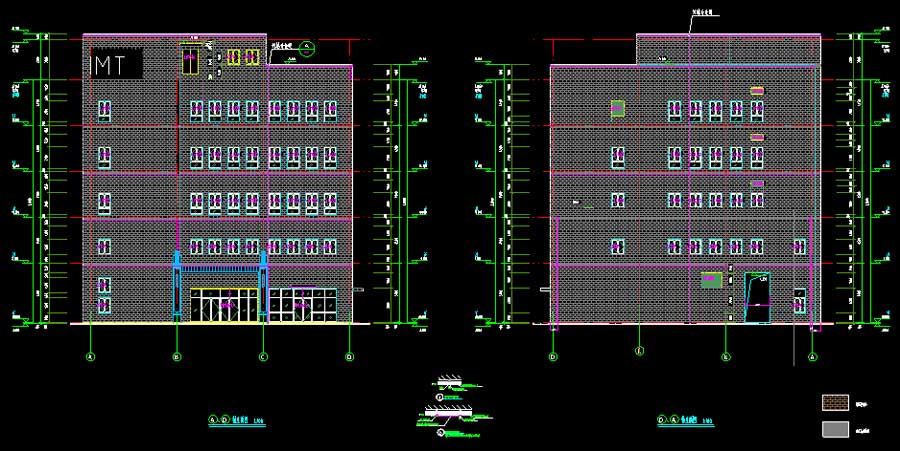

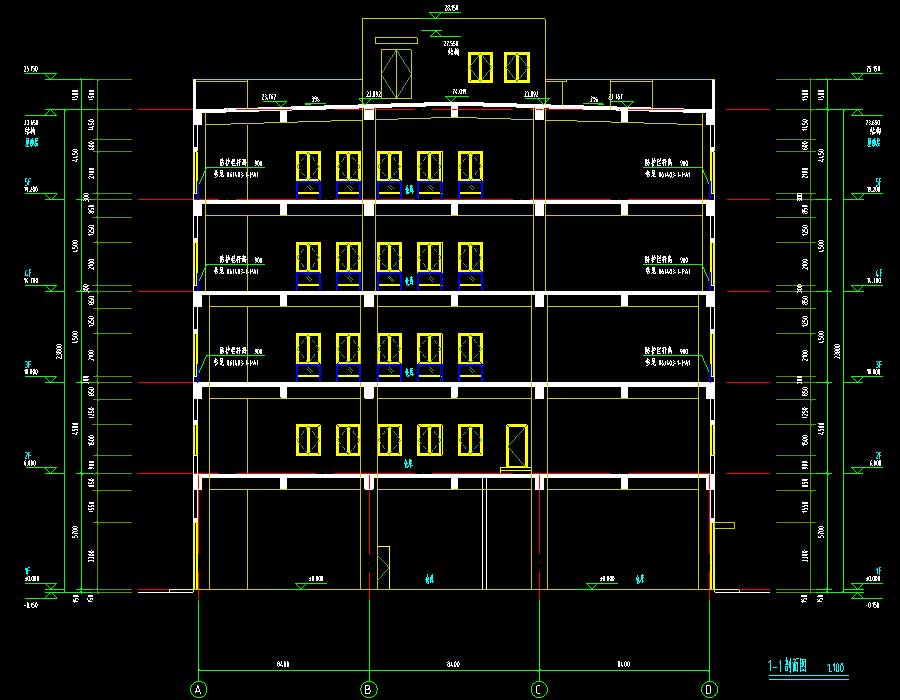

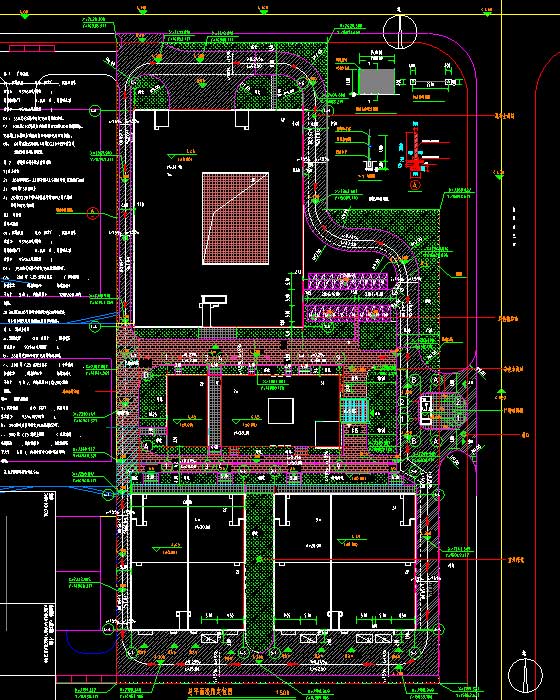

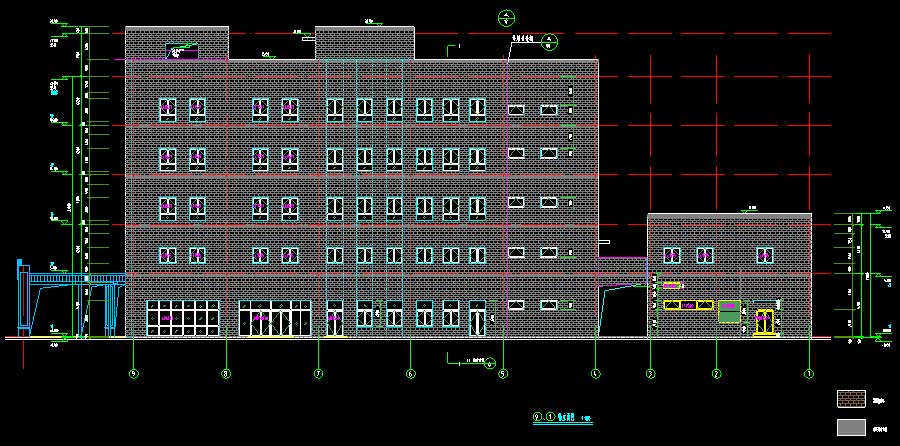

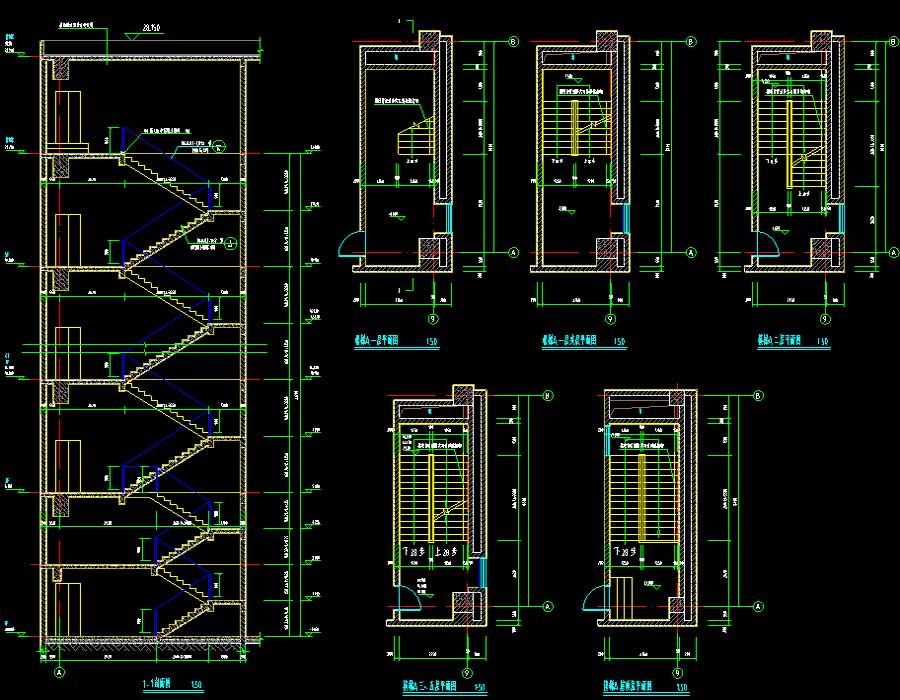

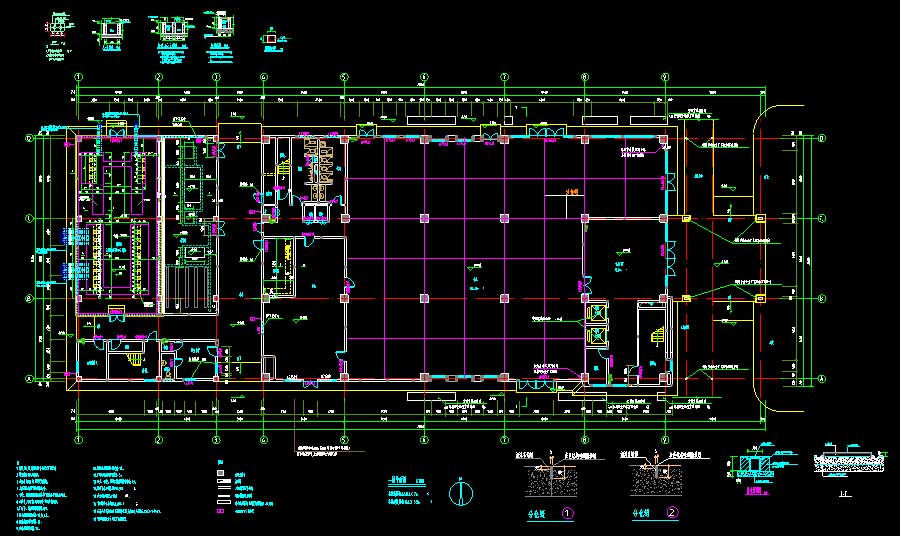

说明:该项目为某机床中心项目全专业施工图,包括1-4#楼及门卫。抗震设防烈度为7度,主要结构形式为框架结构。其中,3、4#楼地上层数均为3层,建筑高度均为20米;1#楼建筑高度为24.1米,地上层数4层;2#楼建筑高度为28.3米,地上层数5层;门卫建筑高度为3.85米,地上层数1层;项目总建筑面积为35840.74平方米,建筑占地面积为24015平方米。图纸内容含:建筑说明,总平面建筑定位图,总平面绿化分析图,总平面道路定位图,平面图,立面图,剖面图,楼梯大样图,电梯大样,墙身大样,卫生间大样,节点大样,门窗表、门窗大样,轻钢雨篷图纸,主入口雨篷大样;给排水说明,给水、消防总平面图,排水总平面图,喷淋布置平面图,给排水平面图,卫生间给排水详图,消防系统图,给排水系统图;结构说明,桩位布置图,基础平面图,承台详图,基础详图,柱平面图,平面图,楼梯详图,雨篷结构图;电气说明,景观配电设计说明,电气总平面图,景观配电平面图,火灾自动报警图例及系统图,垂直配电干线系统图,低压配电柜系统图,配电箱系统图,电力平面图,照明插座平面图,基础接地平面图,屋顶防雷平面图,火灾自动报警平面图;暖通说明,空调风管平面图,消防风管平面图,屋顶、机房设备平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
