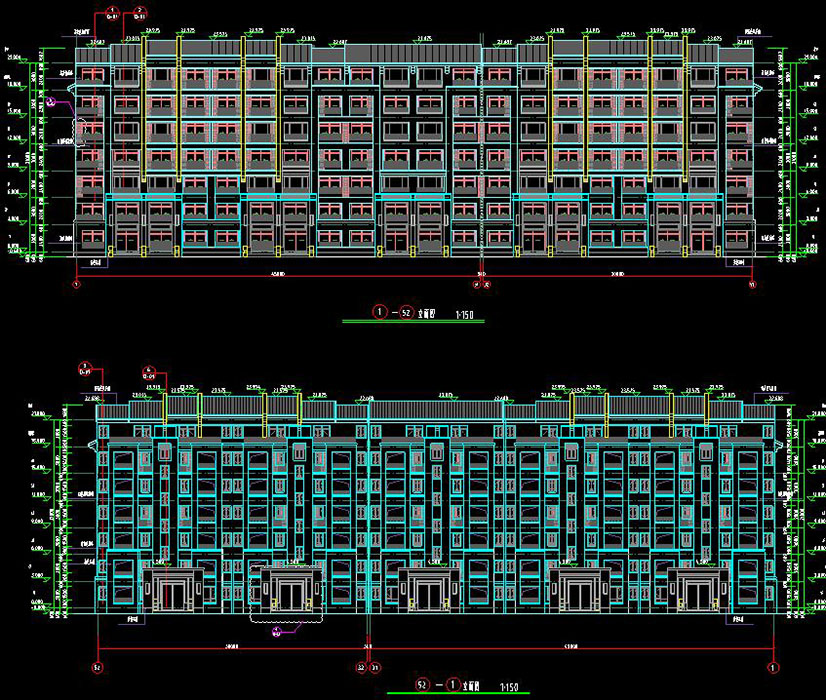

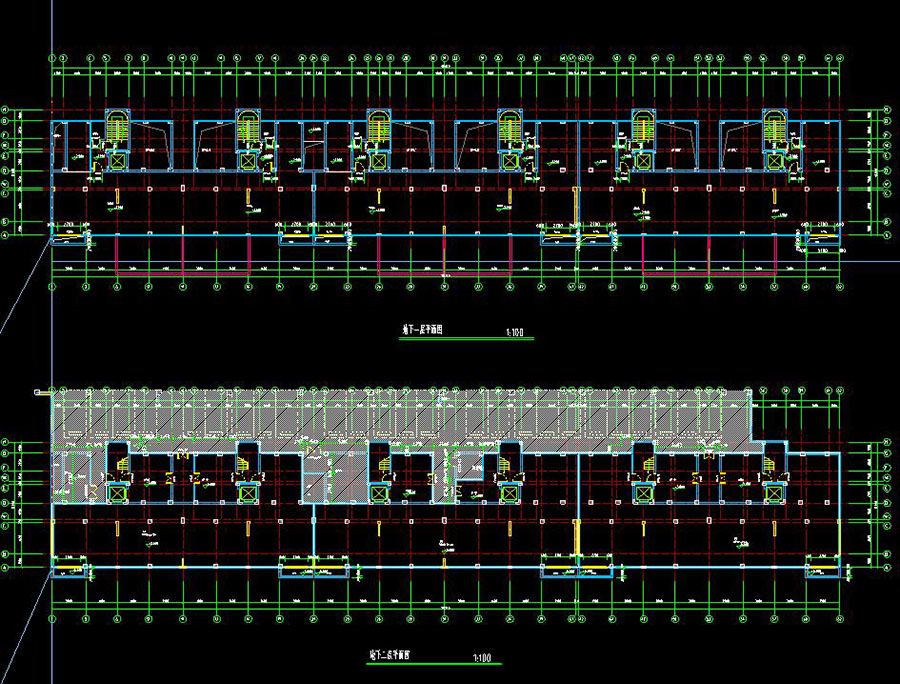

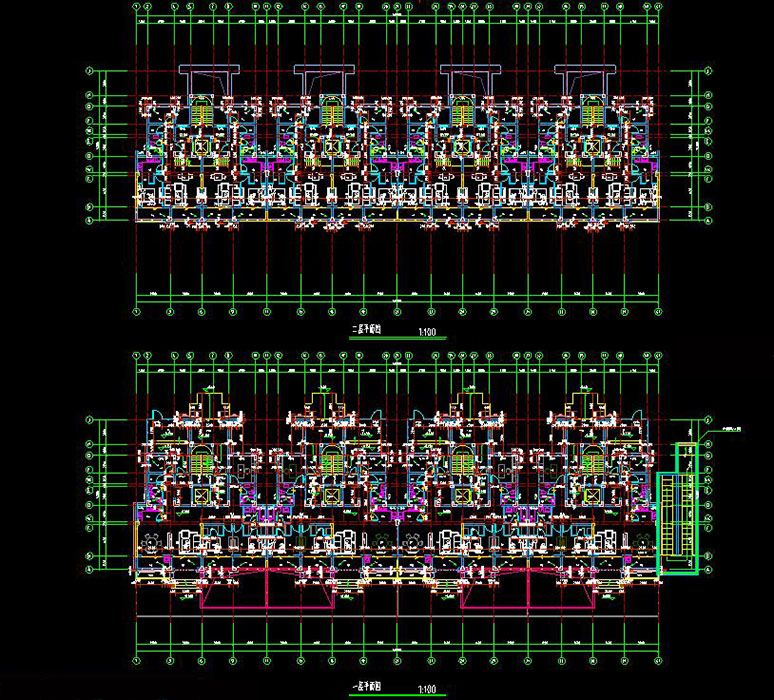

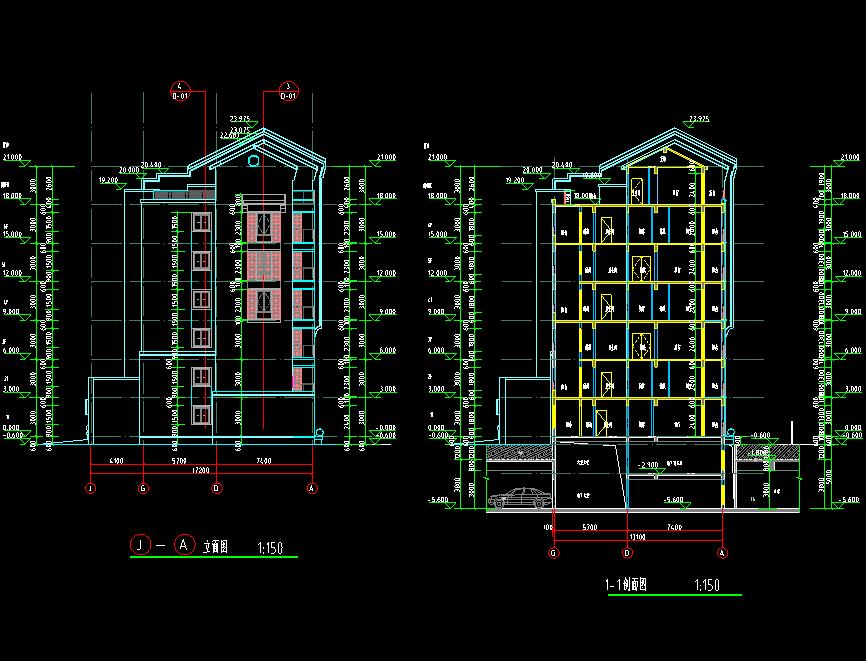

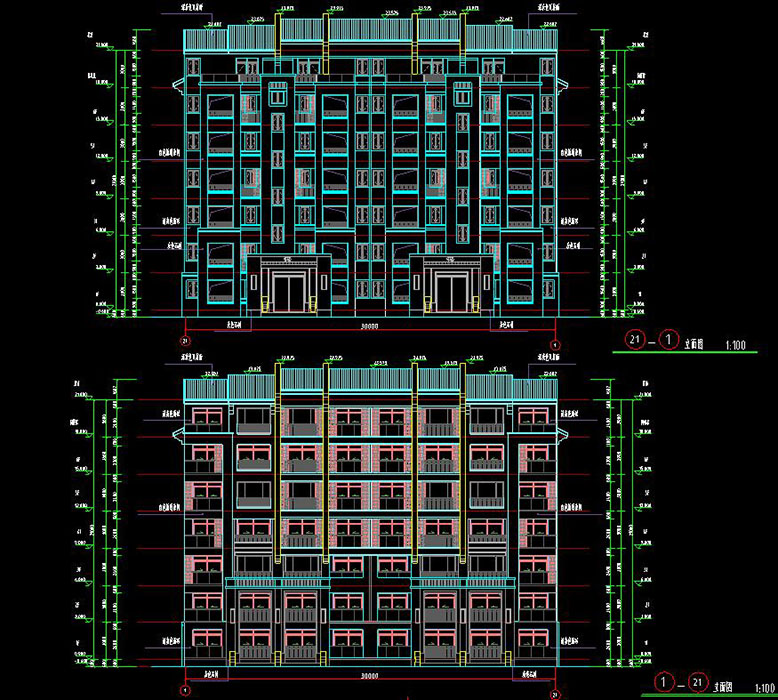

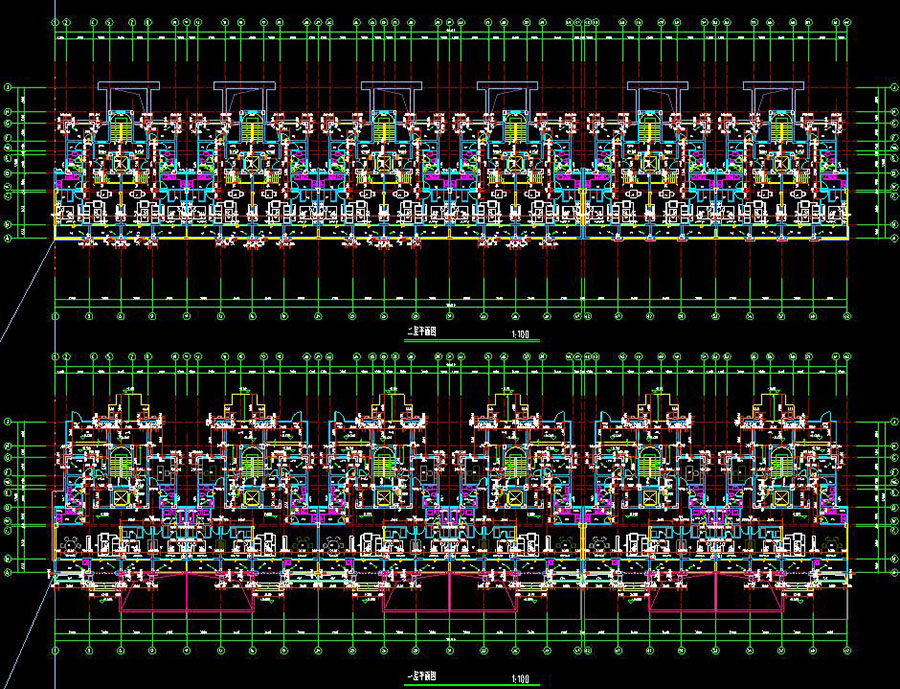

说明:多栋住宅楼及地下室、配套用房项目施工图,包含1#~14#楼,1#楼地上4+1层,配套用房地上2层,其余均为地上6+1层,建筑高度为21.6m,总建筑面积2324.57~6961.35㎡,地下室地下1~2层,建筑面积为42162.19㎡,异形柱框架结构,抗震设防烈度为6度,图纸包含:建筑设计说明,材料做法表,各层平面图,立剖面图,阁楼层平面图,屋顶层平面图,汽车坡道详图,风井大样,楼电梯详图,厨卫大样图,墙身大样,门窗表,节点详图;结构设计说明,基础结构平面图,剪力墙、柱平法施工图,结构平面图,梁平法施工图,楼梯详图,套内楼梯详图,节点详图等;给排水设计说明,给排水平面图,给排水系统展开图,户型大样图;暖通设计说明,通风图例,订购设备或材料表,通风防排烟平面图,地下一层防火防烟分区示意图及机械排烟系统计算表,安装大样图;电气设计说明及图例,干线系统图,配电箱系统图,电气平面图,干线平面图,照明平面图,弱电平面图,防雷平面图等
建筑面积:2324.57~6961.35㎡地上层数:4+1,6+1层建筑高度:21.6m地下层数:1~2层高度类别:中高层图纸深度:施工项目地址:江苏省设计时间:2014建筑风格:现代效果图:无
