多栋高层住宅楼全专业施工图3309281026文件大小:224.47M推荐人:馒头图纸张数:728张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:11034.5~24162.6㎡地上层数:17,11,20层建筑高度:54.2,54.05,54.85,54.6,36.75,37.1,36.75,62.25m地下层数:1层高度类别:高层图纸深度:施工项目地址:广西省设计时间:2014建筑风格:现代效果图:无

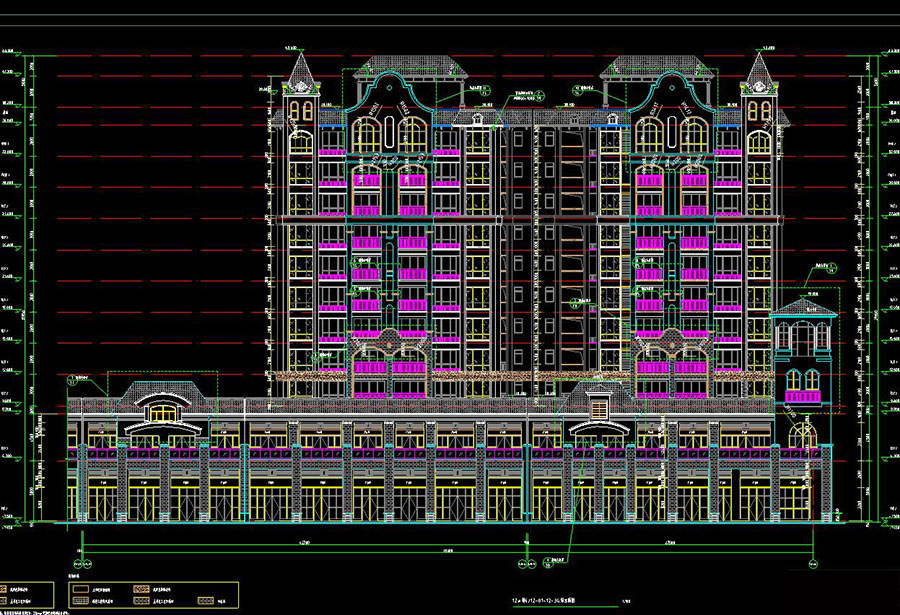

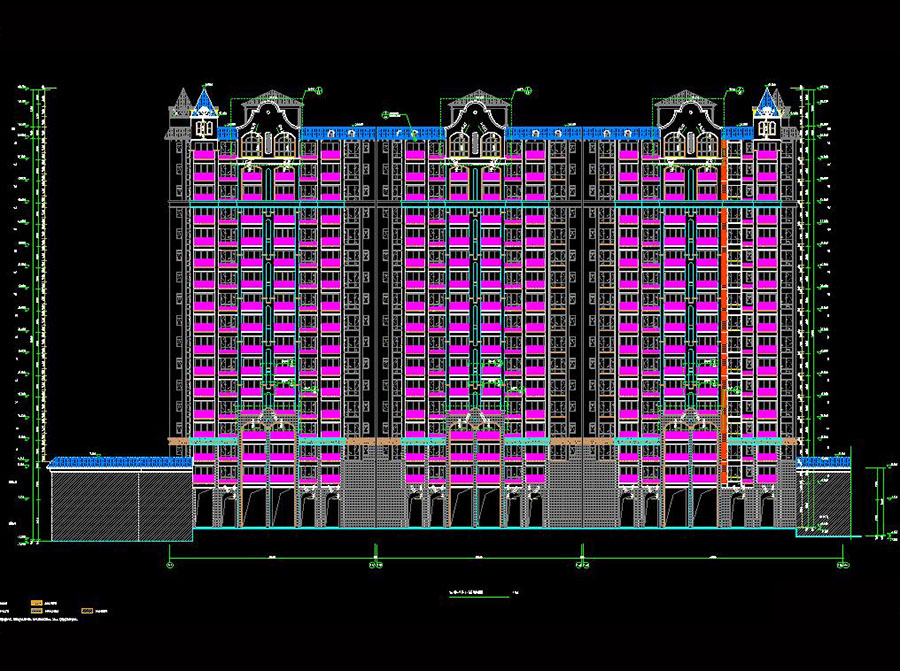

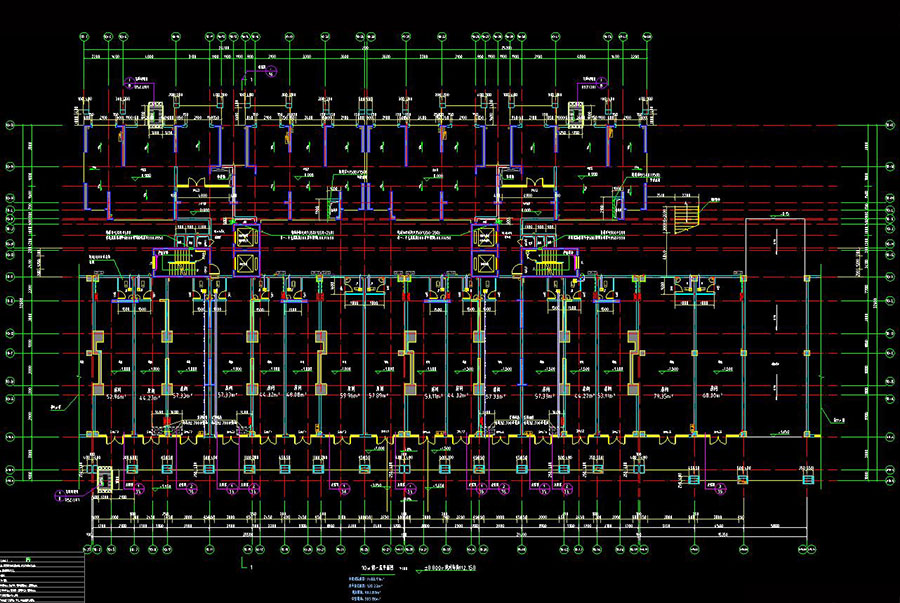

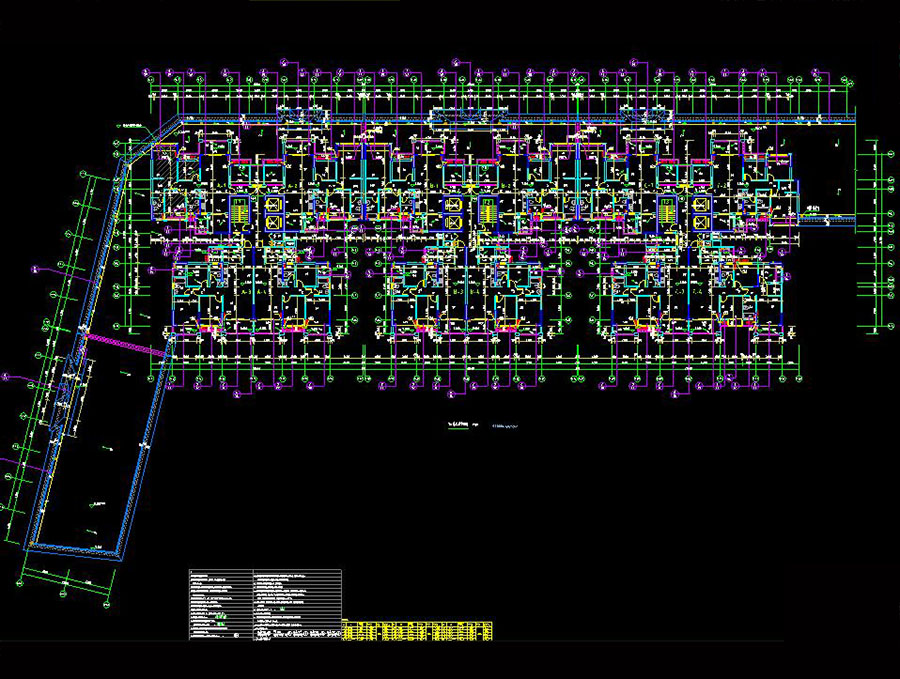

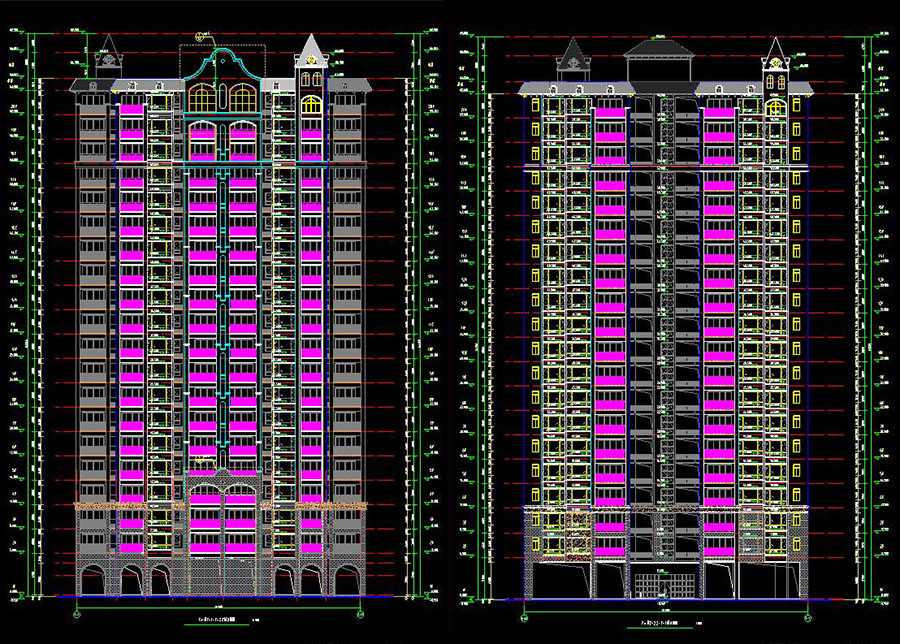

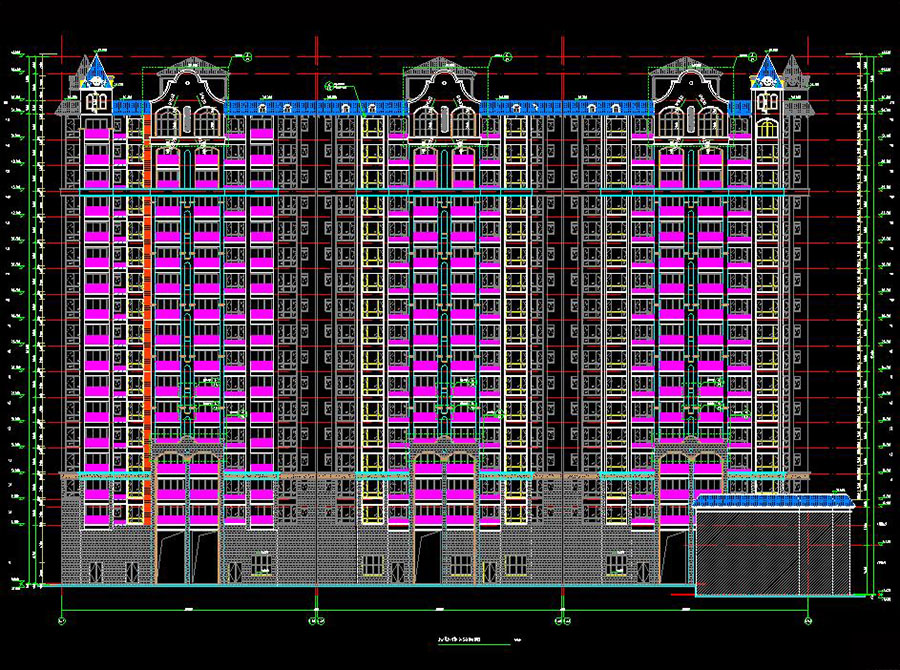

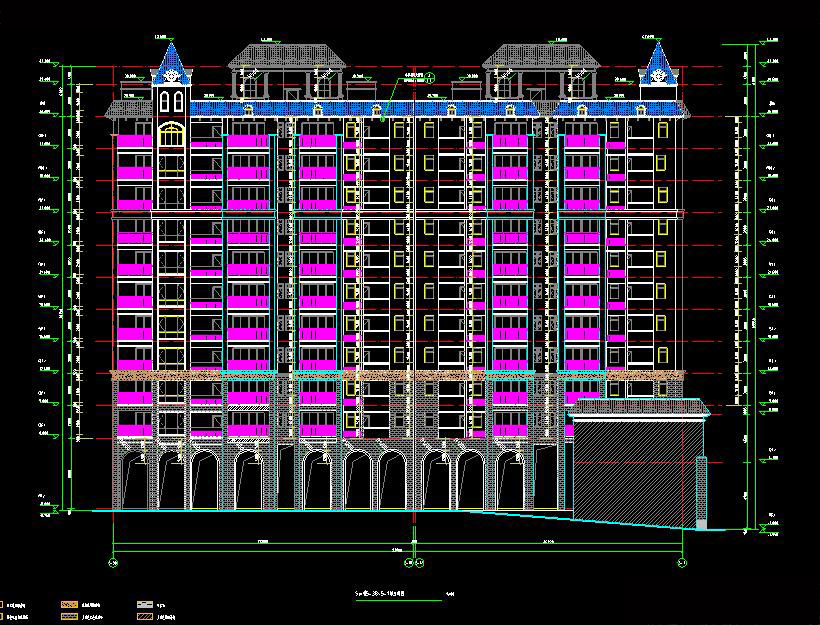

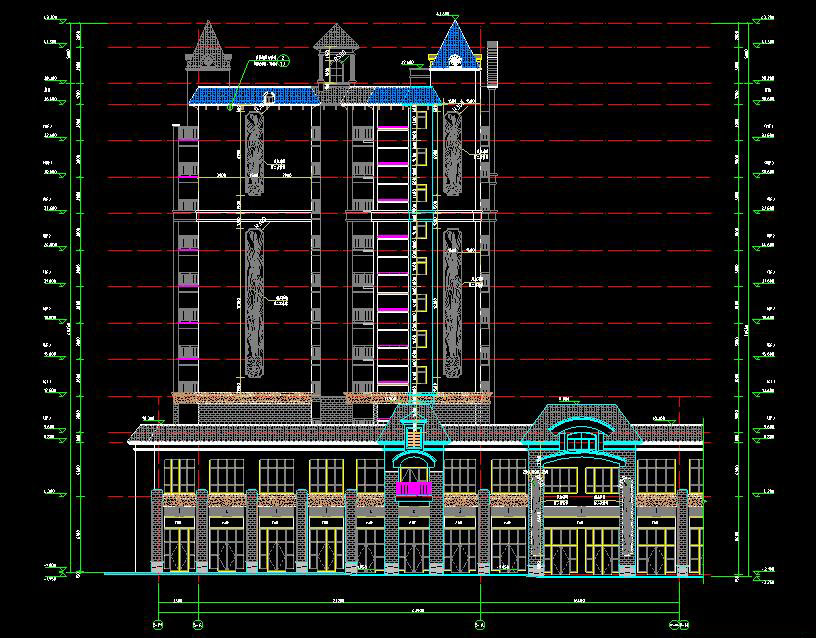

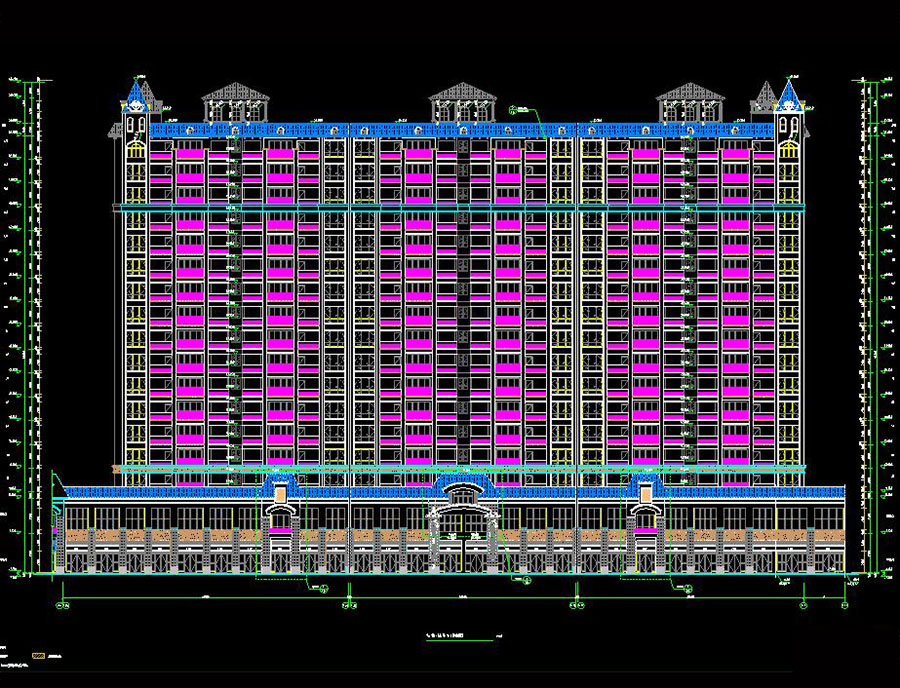

说明:本工程主要包含1~3#、5~12#住宅楼及地下室项目,其中1、2、3、10、11#住宅楼地上17层,建筑高度分别为54.2、54.05、54.85、54.6、54.6m,5、8、9、12#住宅楼地上11层,建筑高度分别为36.75、37.1、36.75、36.75m,6、7#住宅楼地上20层,建筑高度均为62.25m,建筑面积为11034.5~24162.6㎡,地下1层,总建筑面积为33252.14㎡;图纸包含:目录,建筑设计说明,建筑装修做法表,各层平面图,立剖面图,楼梯大样图,剖面大样图,标准层户型平面大样图,门窗分格示意图,门窗表,门窗设计说明,建筑节能设计说明(共建、居住部分),坡道大样,墙身大样,节点大样等;结构设计总说明,基桩平面布置图,承台平面布置图,承台大样图,墙柱定位图,结构平面布置及板配筋图,梁配筋图,楼梯大样图,节点大样图等;给排水消防设计说明,工程图例,消防给排水平面图,给排水平面图,生活给水系统图,消火栓给水系统图,自动喷淋给水系统图,排水系统图,卫生间排水大样等;通风工程施工图设计说明,主要设备材料表及防排烟系统示意图,各层通风平面图;电气设计说明,建筑防雷设计说明,电气专业通用图例表,配电系统图,低压配电干线图,消防设备电源监控系统图,电气火灾监控系统图,各层电气平面图,屋面防雷平面图等。(部分专业图纸有残缺)
