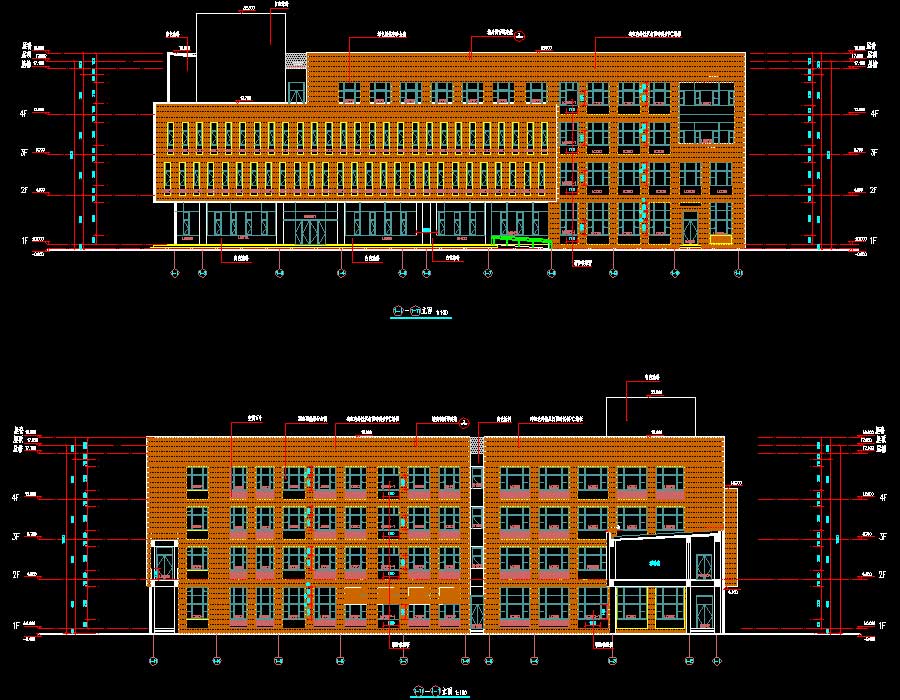

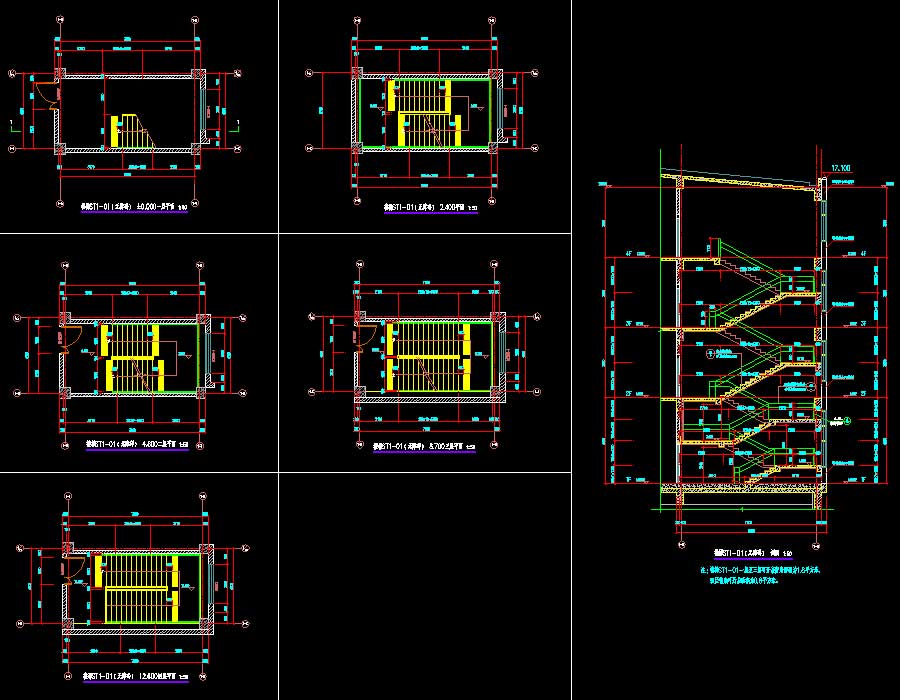

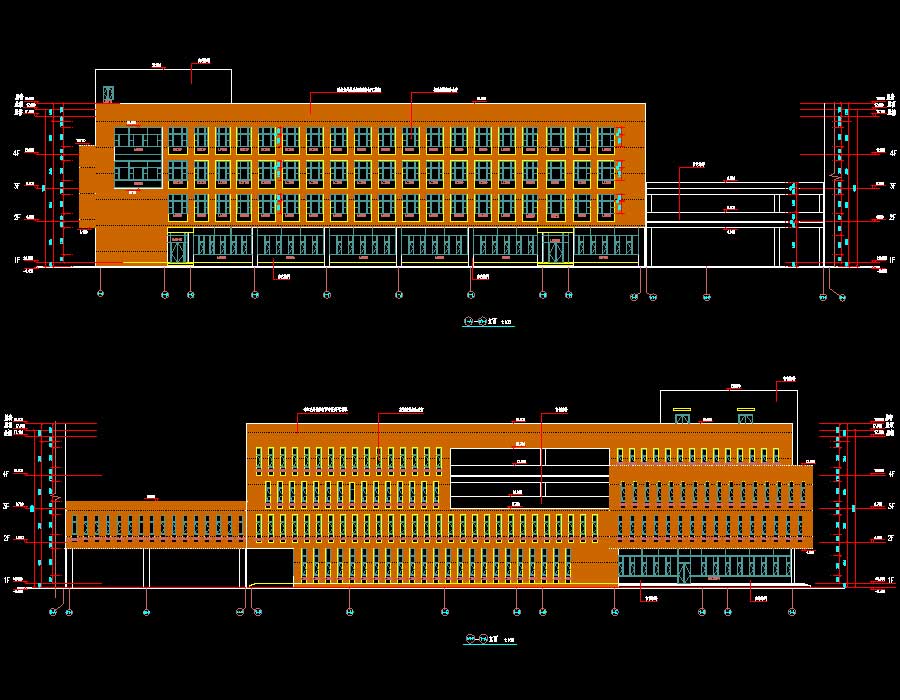

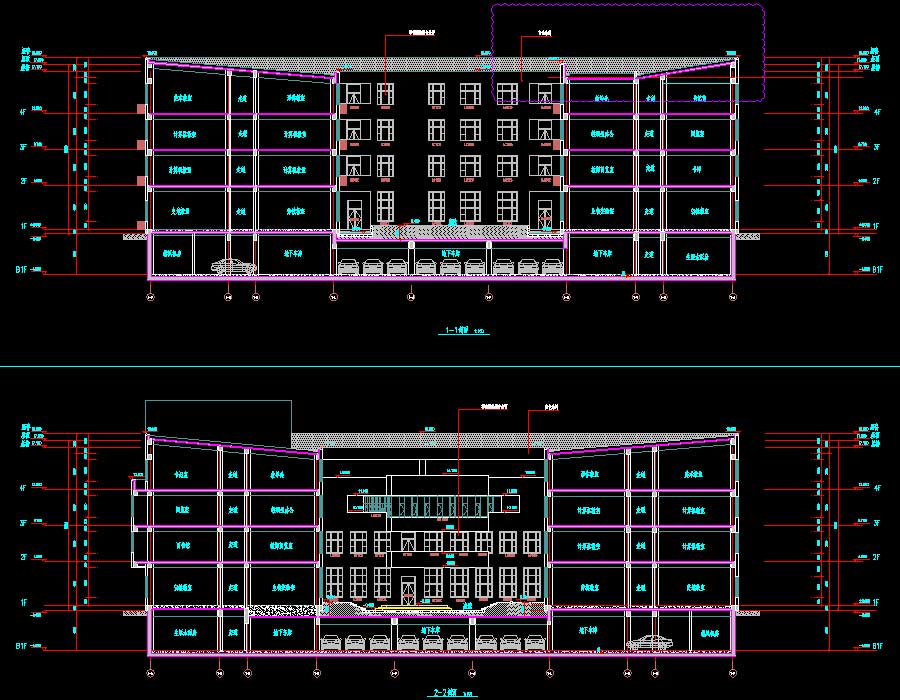

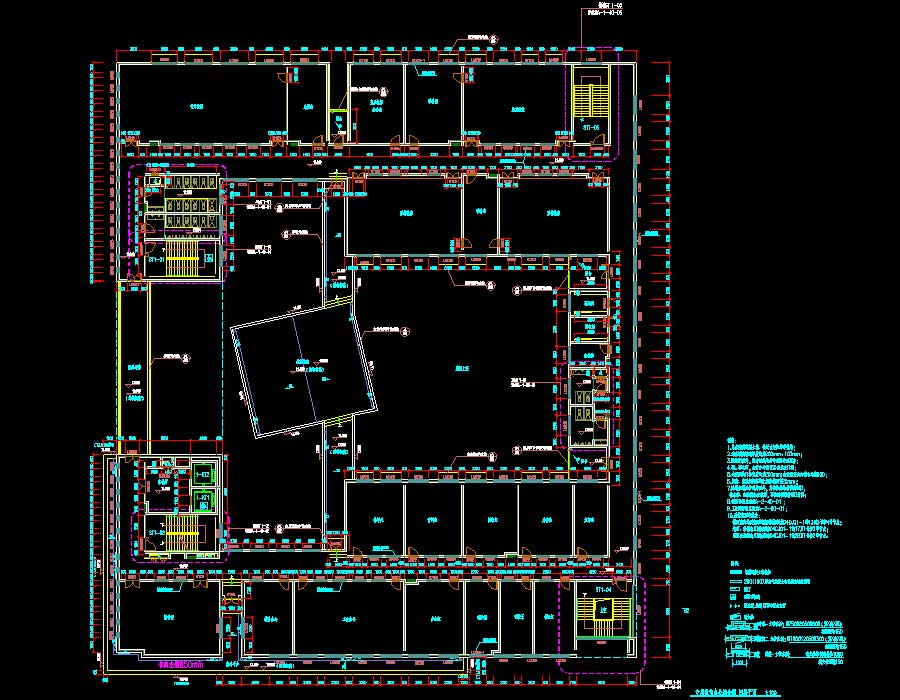

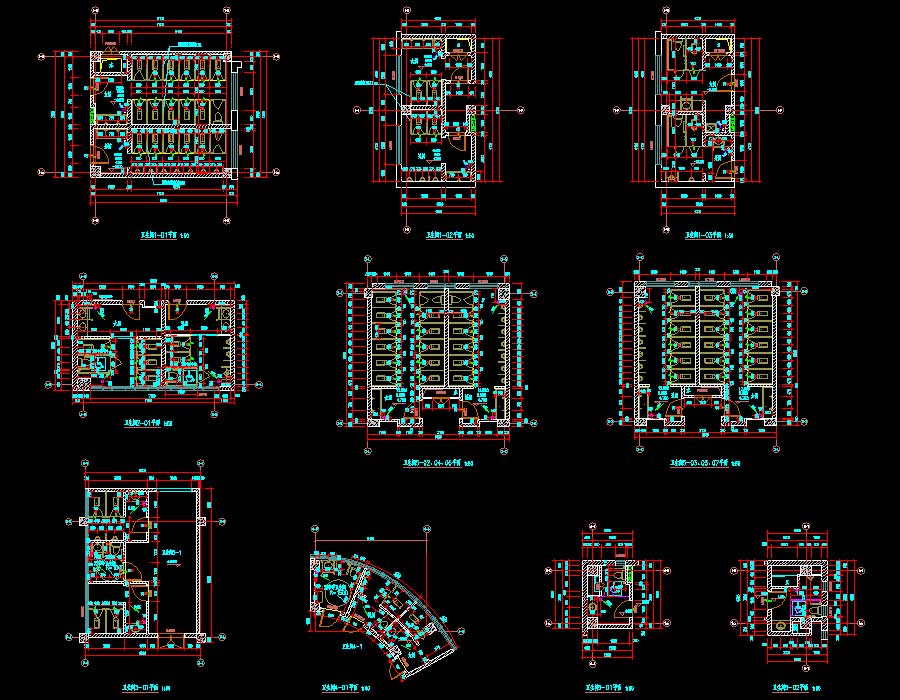

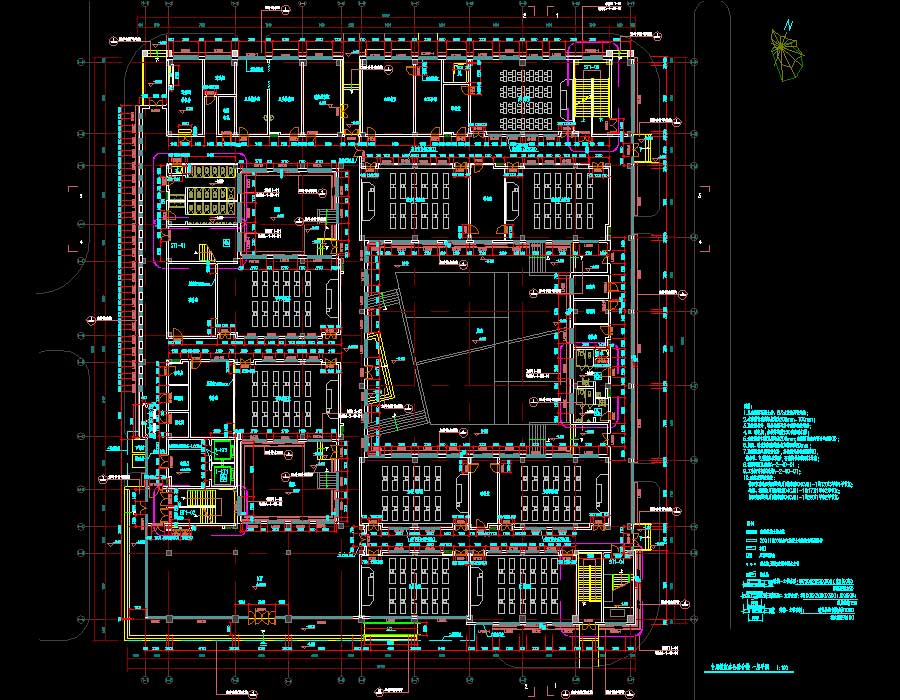

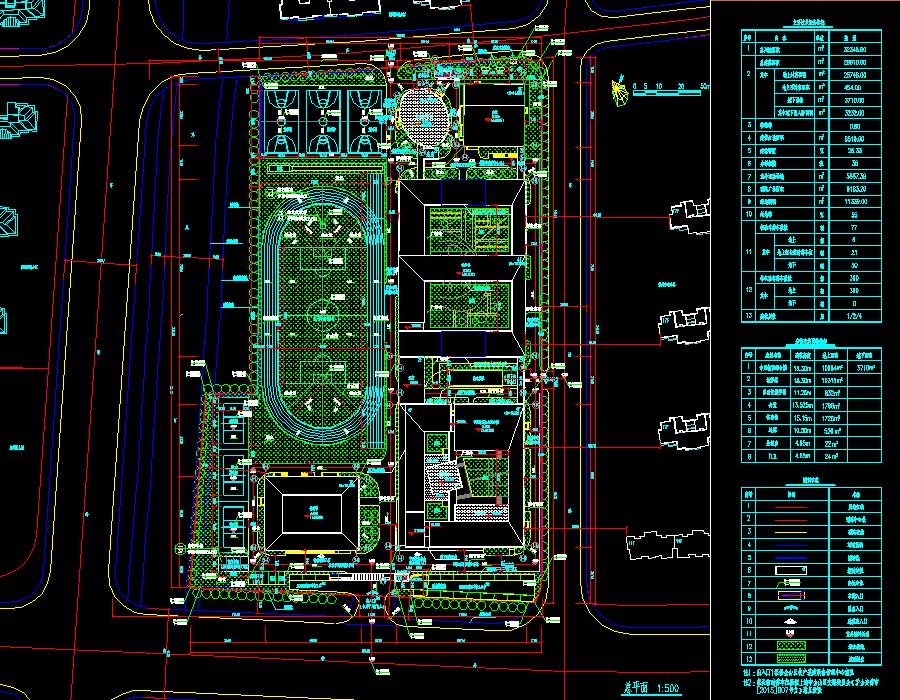

说明:该项目为某居住区配套九年一贯制学校新建工程全专业施工图,项目规模:36班,在校学生1520人,其中小学生40人/班,共计800人;初中生45人/班,共计720人;教职员工118人,其中教师85人。功能定位:该地段的使用定性为完全中学用地。拟建项目设计包括专用教室综合楼、教学楼、多功能教学楼、食堂、体育馆相关配套设施及配套的地下停车库与设备机房。项目规模:总建筑面积约29910平方米,建筑高度及层数:专业教室办公综合楼,地上4层,地下1层,建筑高度18.30米;教学楼,1#、2#为小学部,3#为初中部;地上4层,高18.3米;多功能教学楼,楼高2层,建筑高度11.25米;食堂,地上2层,建筑高度13.25米;体育馆,楼高一层,局部二层为看台,建筑高度15.15米;门卫,地上1层,建筑高度4.65米;垃圾房,地上1层,建筑高度4.65米。图纸内容含:建筑专业,建筑施工图设计说明、建筑分层面积示意图、总平面、装修材料做法表、防火分区图、门窗表、轴线定位图、卫生间详图、墙身大样、通用节点详图、地下室平面图、地上层平面图、立面图、剖面图、汽车坡道详图、楼梯详图、围墙详图;结构专业,结构施工图设计统一说明、混凝土结构施工图设计统一说明、钢结构设计统一说明、框架结构施工图设计统一说明、剪力墙结构施工图设计统一说明、地下室工程施工图设计统一说明、桩基础工程施工图设计统一说明、预制构件深化设计总说明、楼梯结构详图、结构平面图、梁配筋图、地上室柱平面定位图及配筋详图、地下室柱平面定位图及配筋详图、基础梁配筋图、地下室详图、桩位平面图、连廊框架柱平面定位图及配筋详图、连廊梁配筋图、连廊结构平面图、柱定位及配筋详图、楼梯详图;电气专业,施工说明、绿建专篇、照明平面图、电气平面图、照明插座平面图、电力平面图、防雷平面图、电气总平面图、配电箱系统图、基础接地平面图、消防平面图、插座平面图、消防电源监控系统图、变电所布置图、变电所照明插座平面图、变电所接地平面图、消防报警系统图、10KV高压配电系统图、电能量管理系统、能耗监测系统、(BAS)控制,监测功能及系统图、漏电火灾报警系统图、1TR低压配电系统图、2TR低压配电系统图、低压配电干线系统图等等及暖通、给排水专业施工图等。(部分专业图纸有残缺)
建筑面积:29910㎡地上层数:4,4,2,2,2,1,1层建筑高度:18.3,18.3,11.25,13.25,15.15,4.65,4.65m地下层数:1层高度类别:多层图纸深度:施工项目地址:上海市设计时间:2015建筑风格:现代效果图:无
