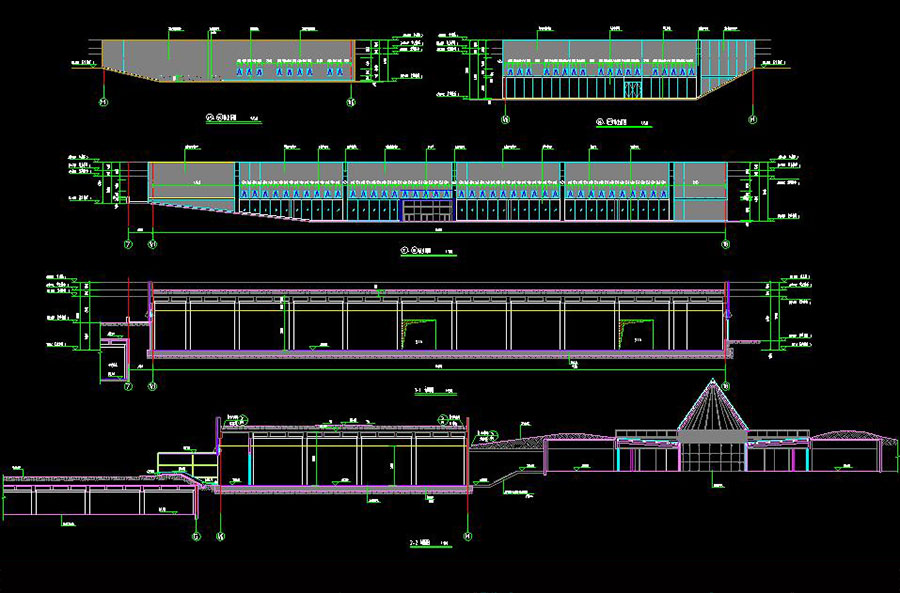

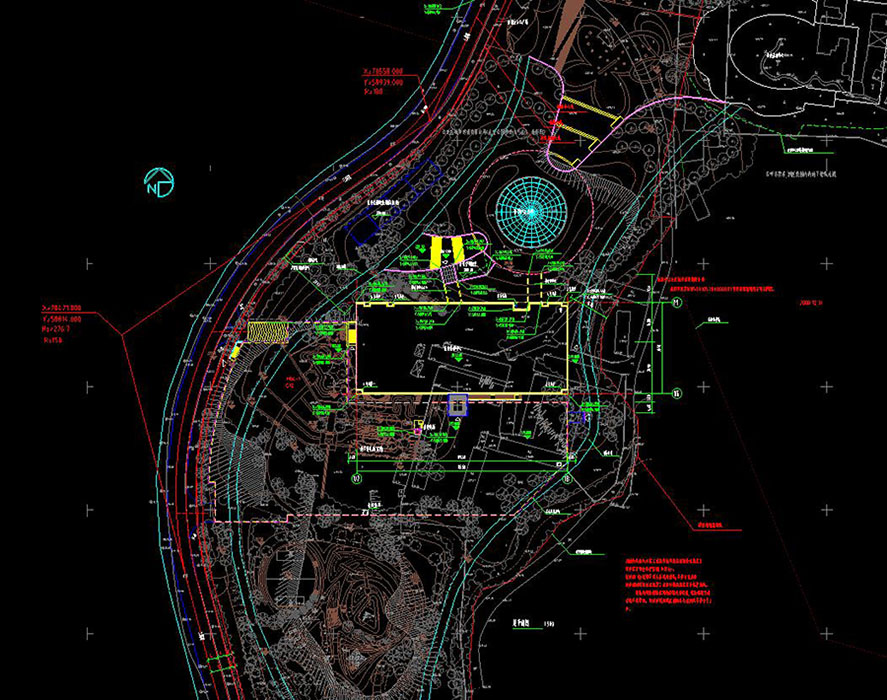

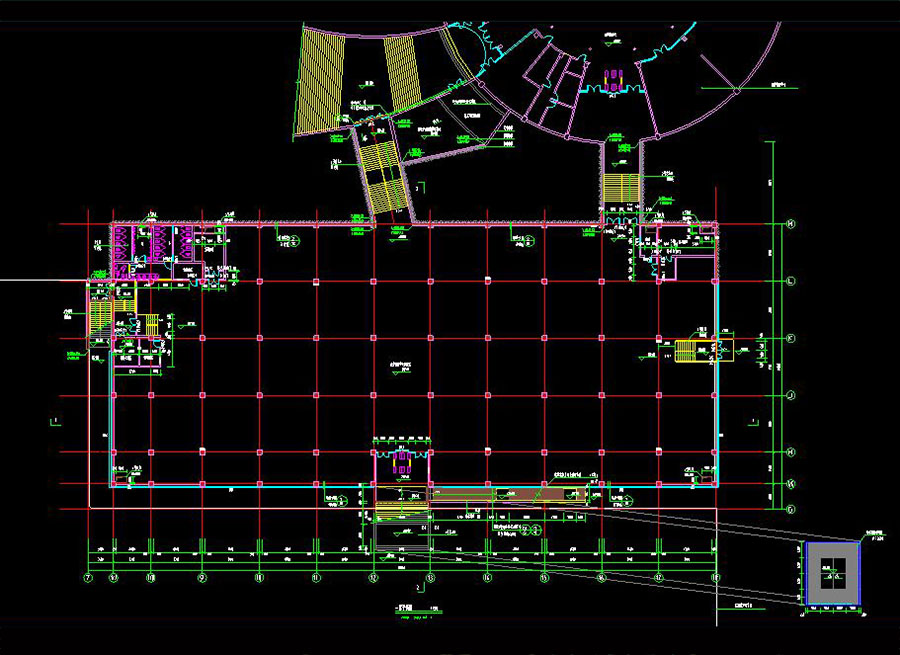

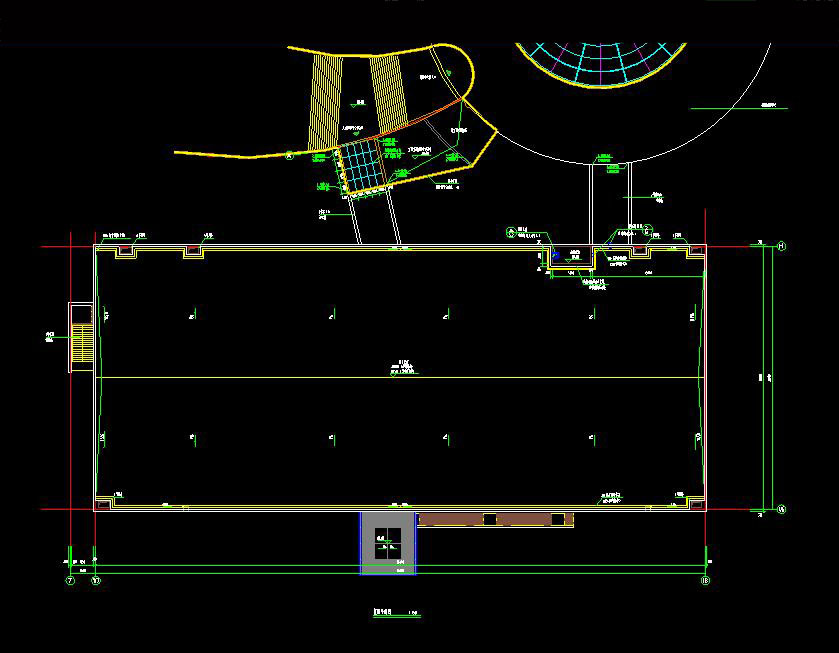

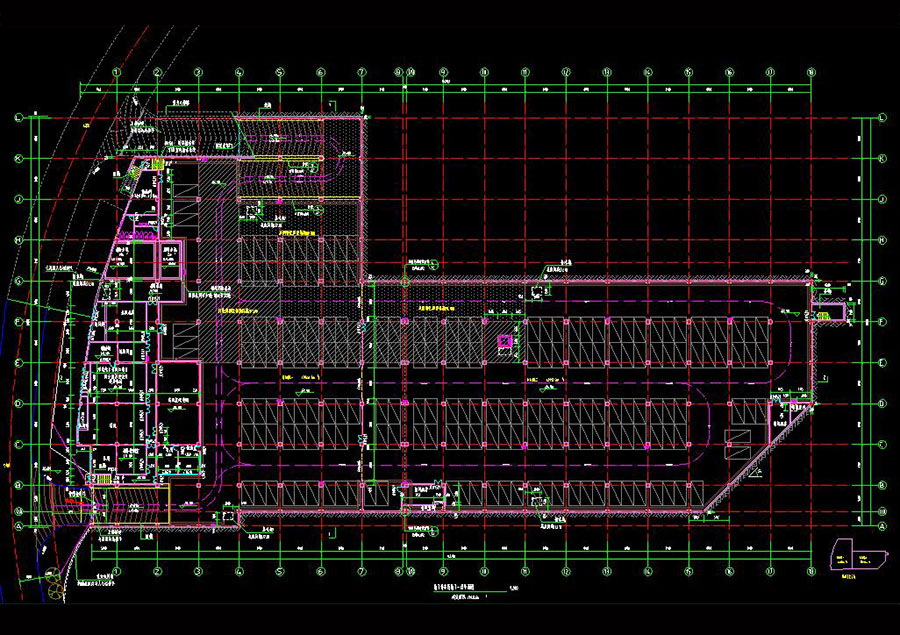

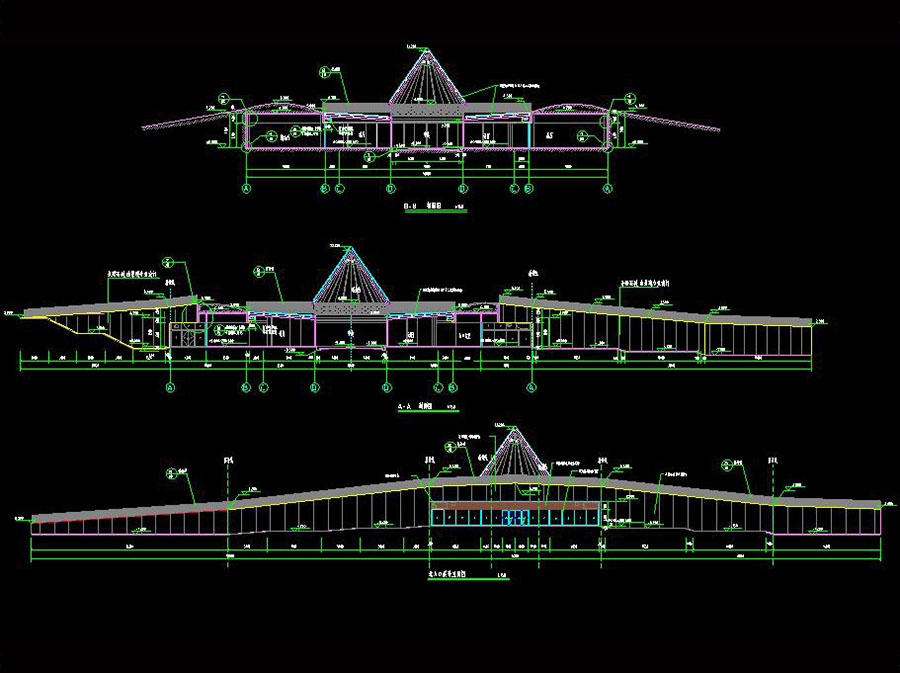

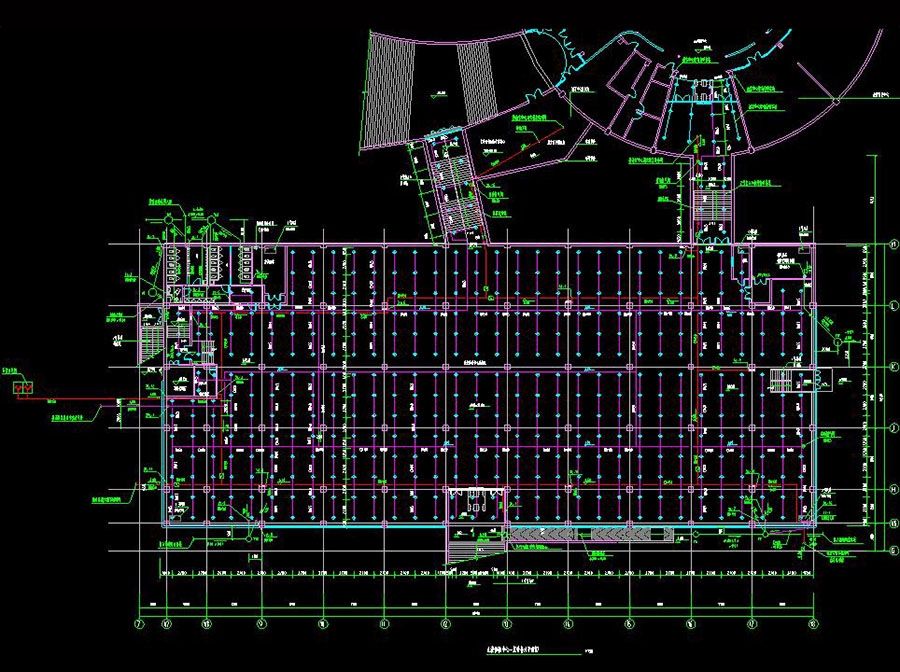

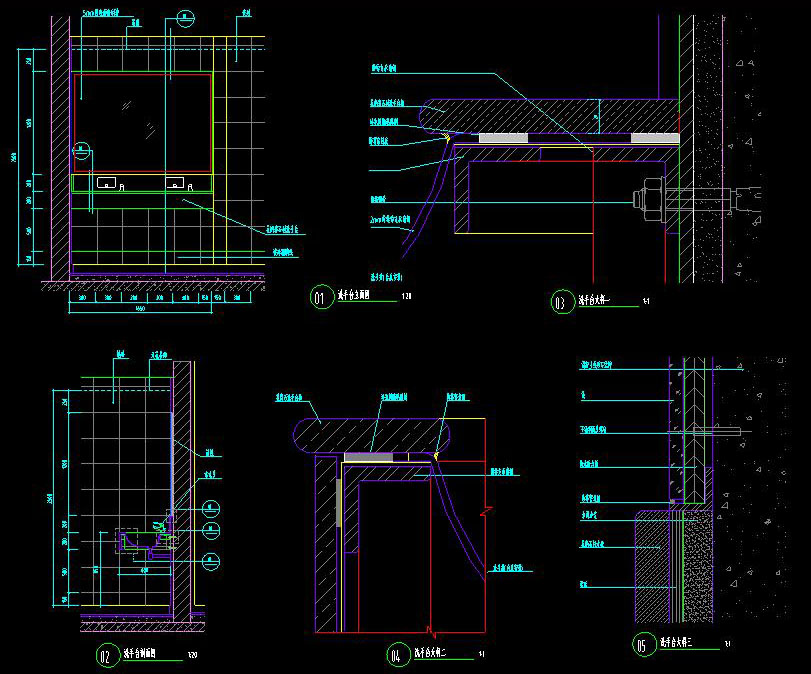

说明:本工程为以0-12岁儿童为主要服务对象的儿童公园,基地总用地面积约9.69475公顷,整个公园用地 呈南北长条形分布,基地与位于别公园入口区广场的游客中心相接,是整个公园的中心建筑,为儿童 提供各种娱乐、文化、科技等体验服务,本项目为儿童体验中心,地上1层,建筑总高度8.6m,建筑 面积为3444.1㎡,框架结构,筏板基础;图纸包含:建筑施工图设计总说明,工程做法表,门窗表, 总平面图,一层平面图,屋顶平面图,立剖面图,楼梯平剖面图,出入口平面图,卫生间大样图,门 窗大样图,玻璃栏杆、排水沟、室外踏步大样,卫生间隔断布局图,卫生间墙面瓷砖安装大样图,卫 生间隔断安装示意图,洗手间洗手盆及镜面大样,卫生间设施安装布局图,风井详图,墙身节点图, 节能设计说明专篇;地基处理总说明,地基处理总平面图,地基处理剖面图,结构设计总说明,筏板 基础平面布置图,柱平面布置图,基础详图,重力式挡墙详图,顶板平面布置及板配筋图,顶板梁配 筋图,2、3号出入口纵剖面图,出入口横剖面图,出入口横剖面钢筋图,1、2号楼梯大样图;给排水 设计施工总说明,设备及主要材料表,给排水总平面图,一层给排水平面图,屋顶给排水平面图,消 火栓系统图,喷淋系统原理图,卫生间大样图;电气施工设计总说明,电气设备及主要材料表,配电 箱系统图,照明平面图,动力平面图,消防报警平面图,基础接地平面图;设计施工总说明,空调水 系统原理图,设备及主要材料表,一层平面图,屋顶平面图;地下停车库及游客中心部分施工图
建筑面积:3444.1㎡地上层数:1层建筑高度:8.6m地下层数:1层高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2010建筑风格:现代效果图:无
