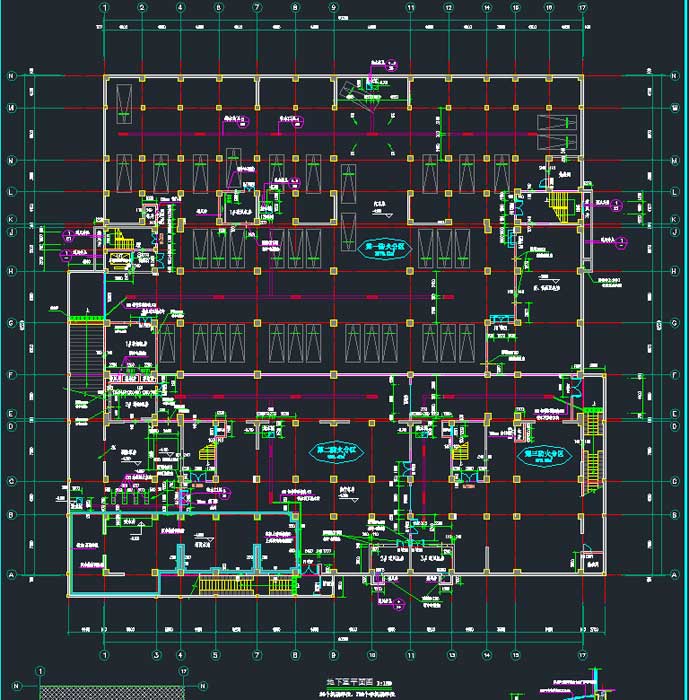

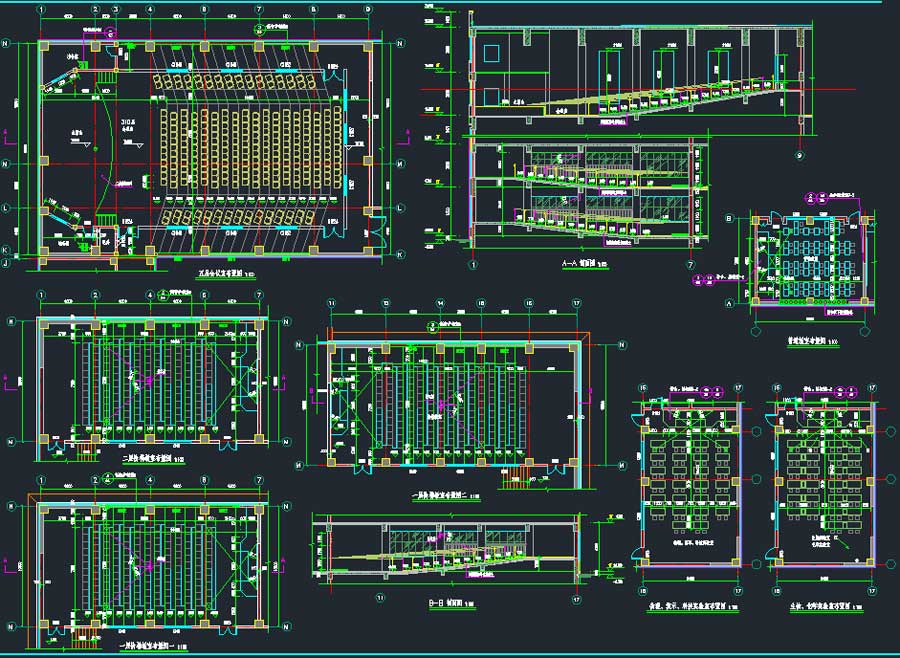

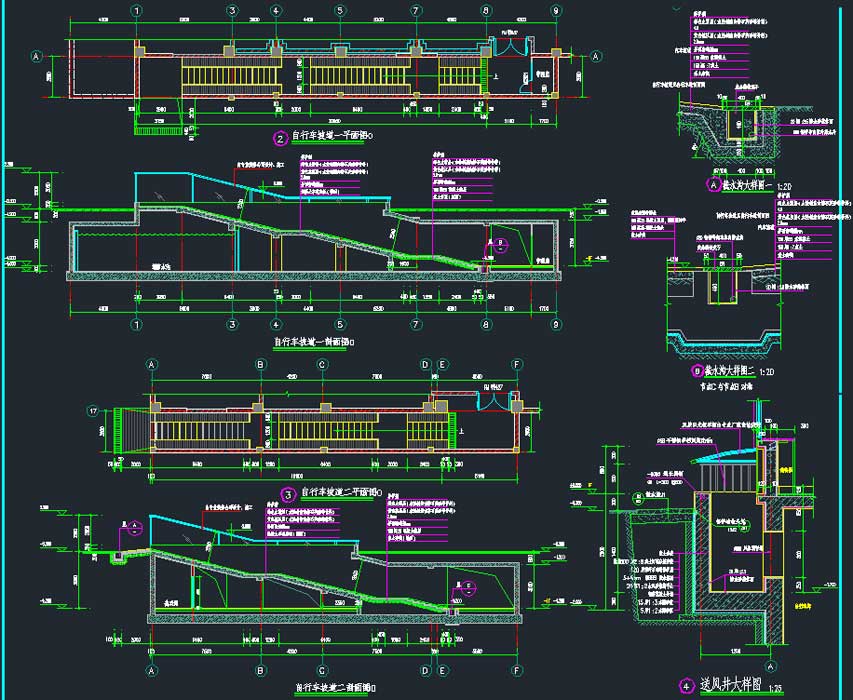

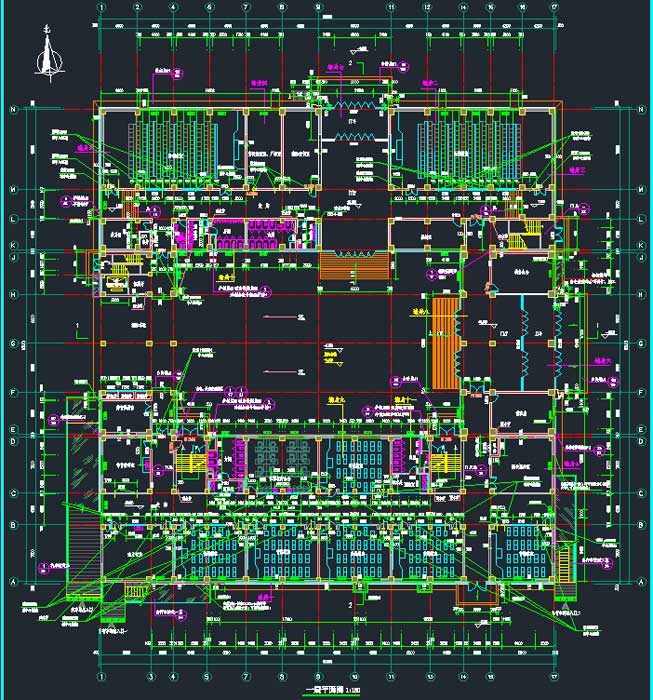

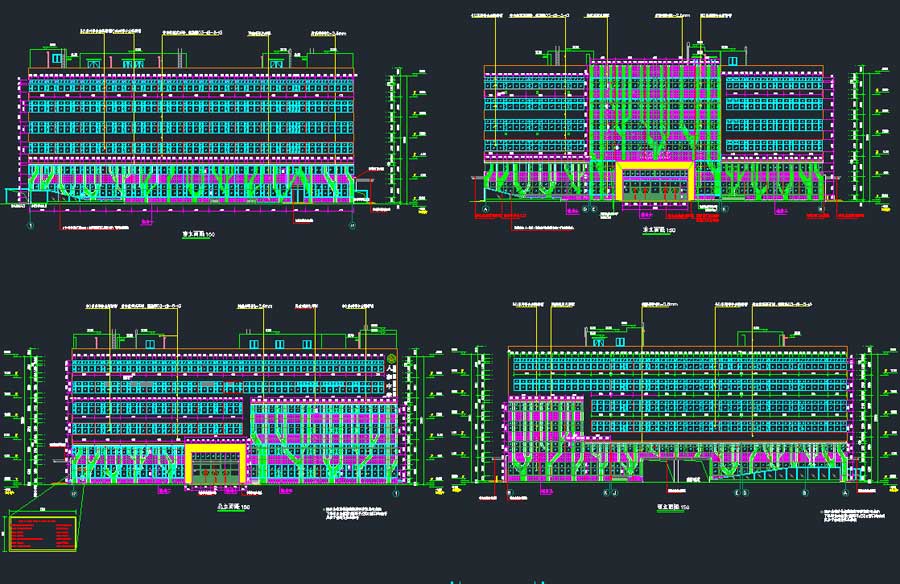

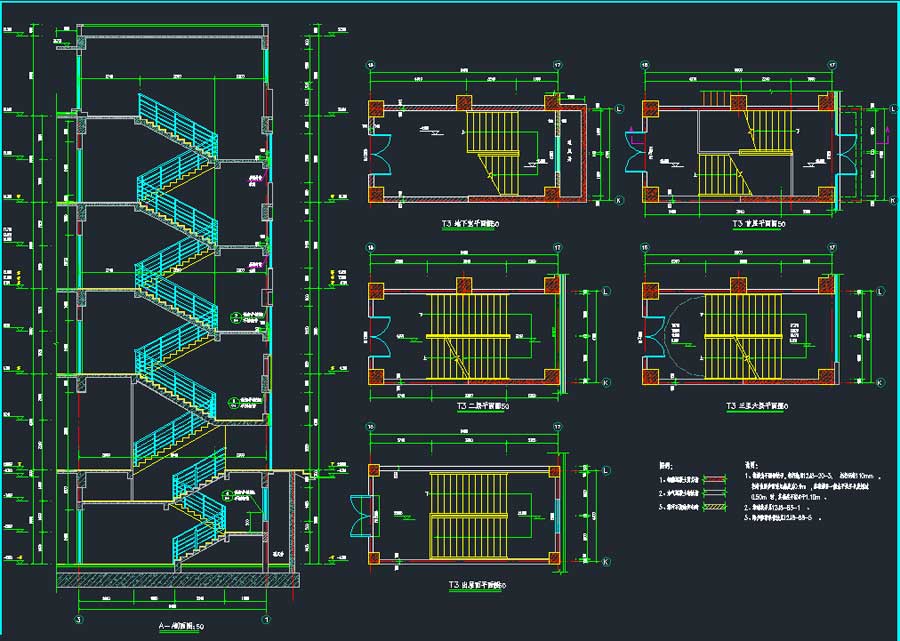

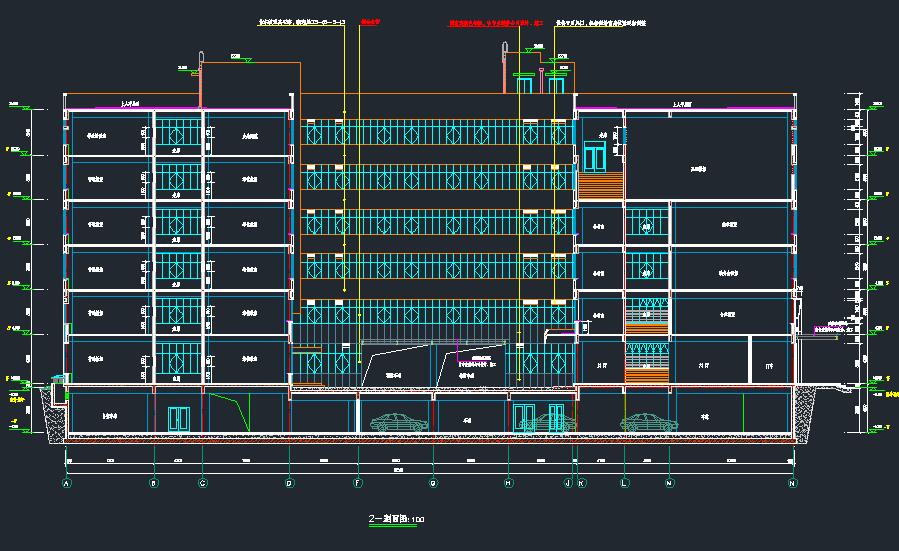

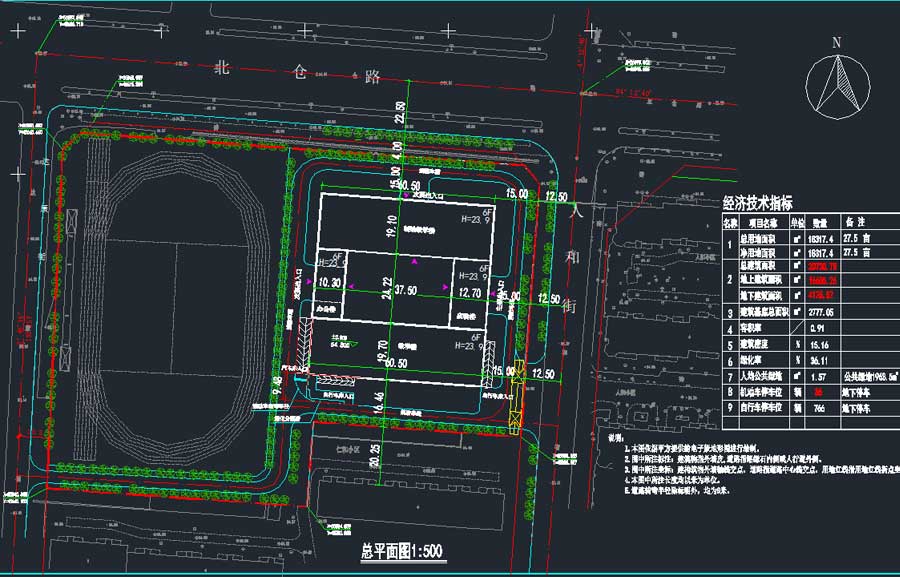

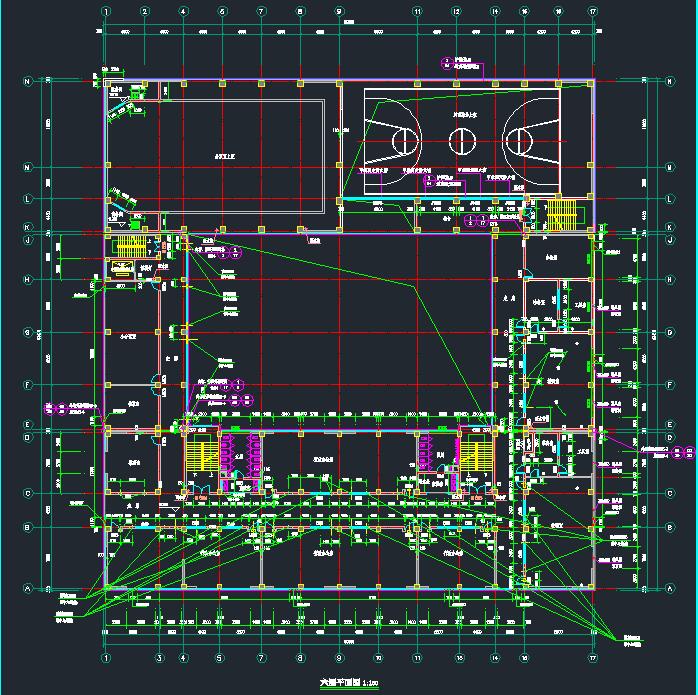

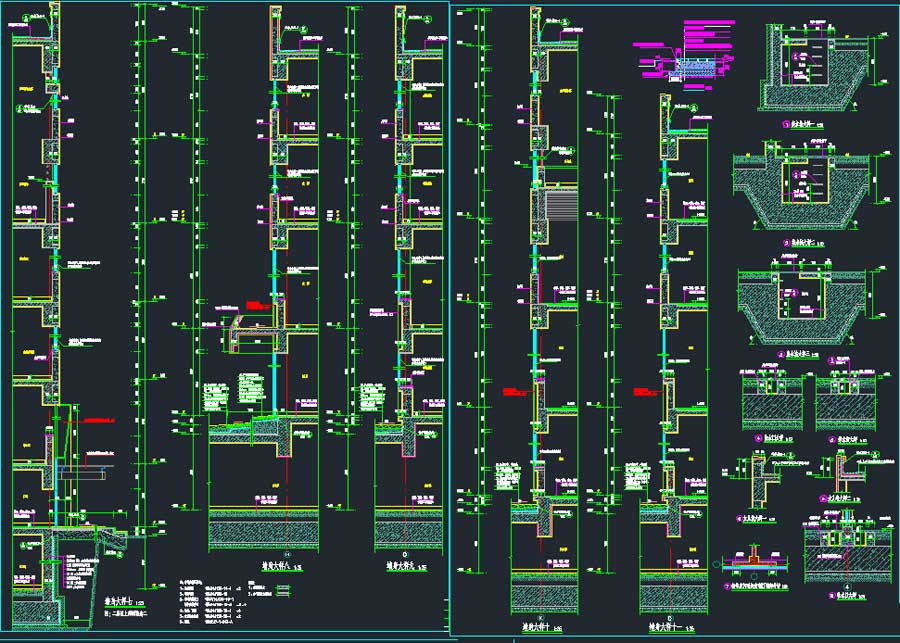

说明:某市6层中学建筑、结构、给排水、电气、暖通、外装饰幕墙施工图,建筑占地面积:2777.05平方米,总建筑面积:20730.78平方米,地上6层,地下1层,建筑高度23.9米,结构形式为剪力墙结构,抗震设防烈度为8度。图纸内容含建筑设计说明、总平面图、工程做法表、绿色建筑专篇、节能设计专篇、各层平面图、立剖面图、立面造型放样图、普通教室、实验室、会议室布置图、楼梯详图、门窗数量表、坡道详图、墙身详图和结构说明、基础平面图、基础说明及大样图、墙,柱平法施工图、柱表、结构平面图、梁平法施工图、节点详图、楼梯详图、汽车坡道大样图、自行车坡道大样图和给排水说明、各层给排水及消防平面图、各层喷淋平面图、泵房大样,系统及剖面图、屋顶水箱平面及系统图、公共卫生间大样、给水系统图、直饮水系统、排水系统、消火栓及喷淋系统图和电气说明、配电系统图、弱电系统图、火灾报警系统图、基础接地平面图、屋顶避雷平面图、各层电力平面图、各层照明平面图、各层弱电平面图、地下室火灾报警平面图、变电所低压系统图、变电所平剖面图、消防设备电源监控系统拓扑图、电气火灾监控系统拓扑图和暖通说明、绿色建筑说明、各层采暖管线平面图、各层通风与排烟平面图、各层采暖及通风平面图、各层新风平面图、各层多联机风平面图、各层多联机配管平面图、屋顶室外机平面图、1#,2#排烟机房平面图、剖面图、1~3#送风机房平面图,剖面图、走廊管道断面图、采暖系统图、多联机空调配管透视图和外装饰幕墙说明、各层平面图、立剖面图、墙身详图、门斗大样图、各立面树型大样图、内平开窗节点图、平开窗拼樘节点图、固定窗节点图、内平开窗节点图、树型铝单板安装节点图、铝单板门头造型与玻璃幕墙窗交口节点图、雨棚横剖节点图等等。
建筑面积:20730.78㎡地上层数:6层建筑高度:23.9m地下层数:1层高度类别:多层图纸深度:施工项目地址:河北省设计时间:2015建筑风格:现代效果图:无
