某地下室全专业施工图3716521012文件大小:1.63G推荐人:馒头图纸张数:657张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:111432㎡地上层数:建筑高度:地下层数:5层高度类别:图纸深度:施工项目地址:四川省设计时间:2015建筑风格:效果图:无

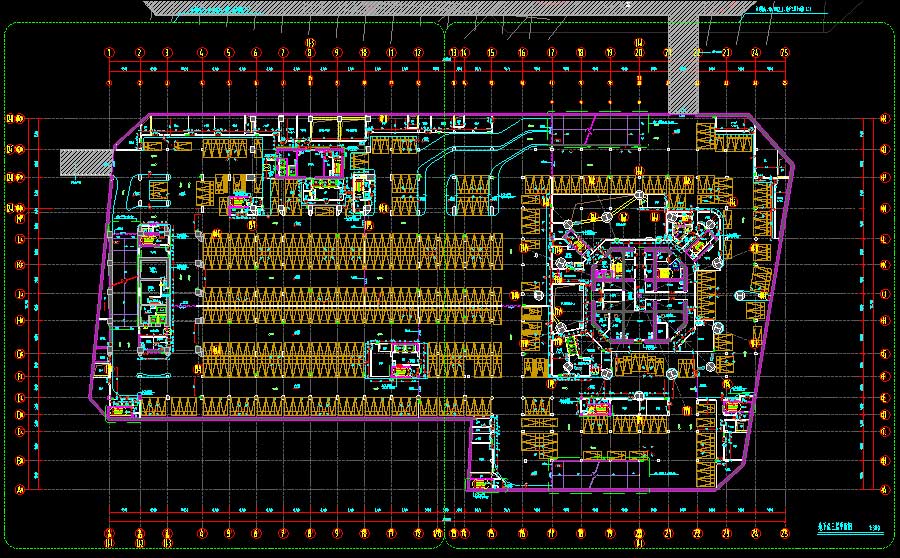

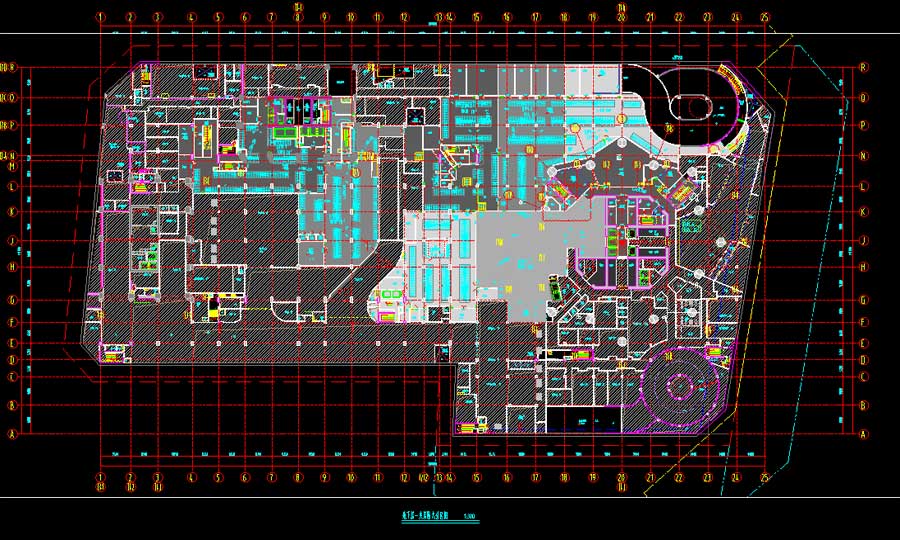

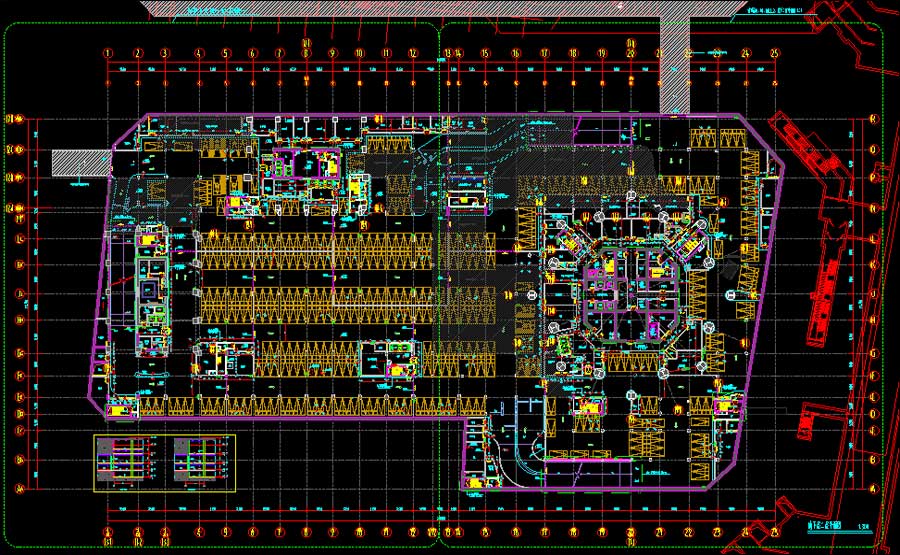

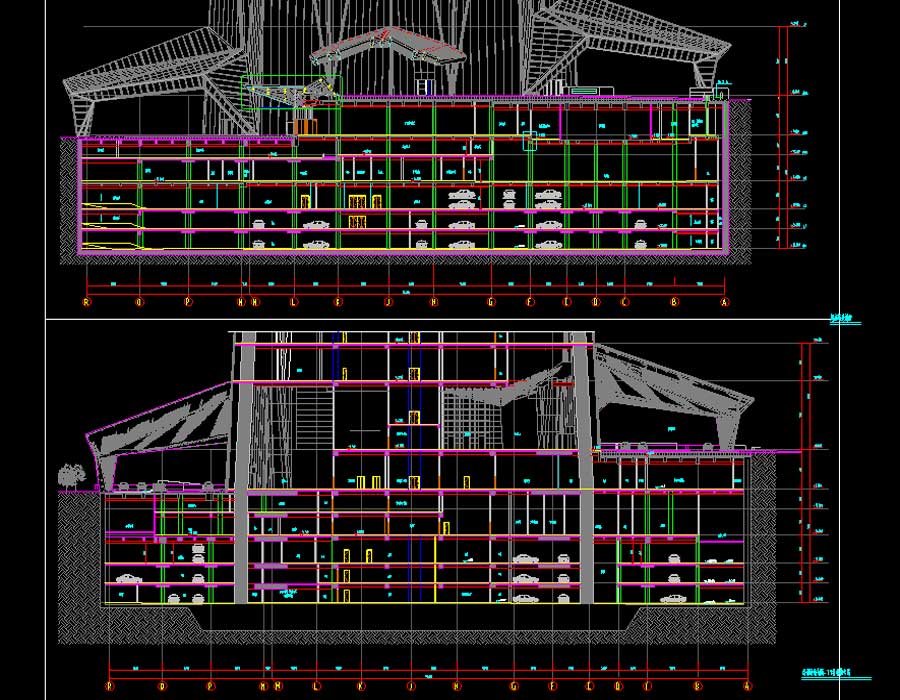

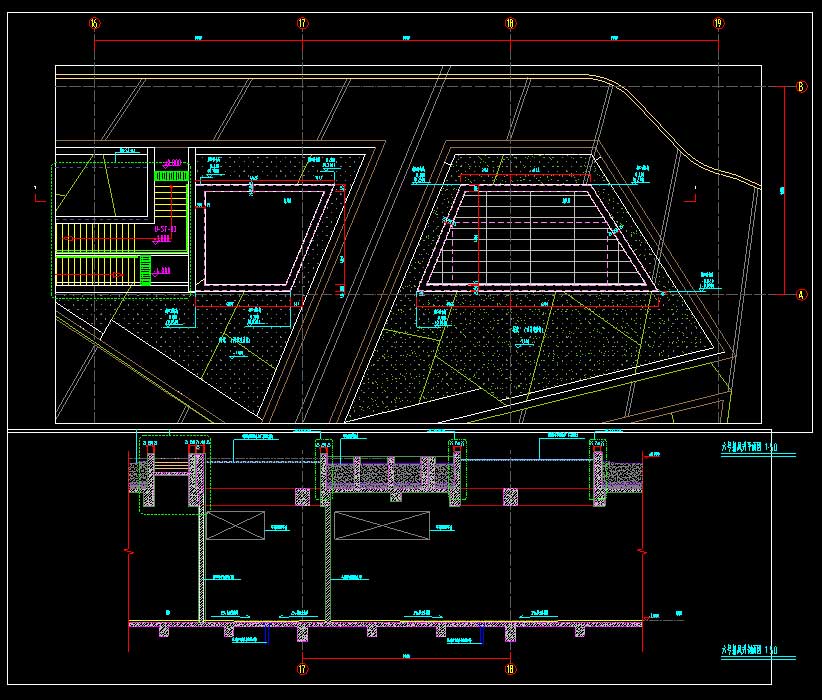

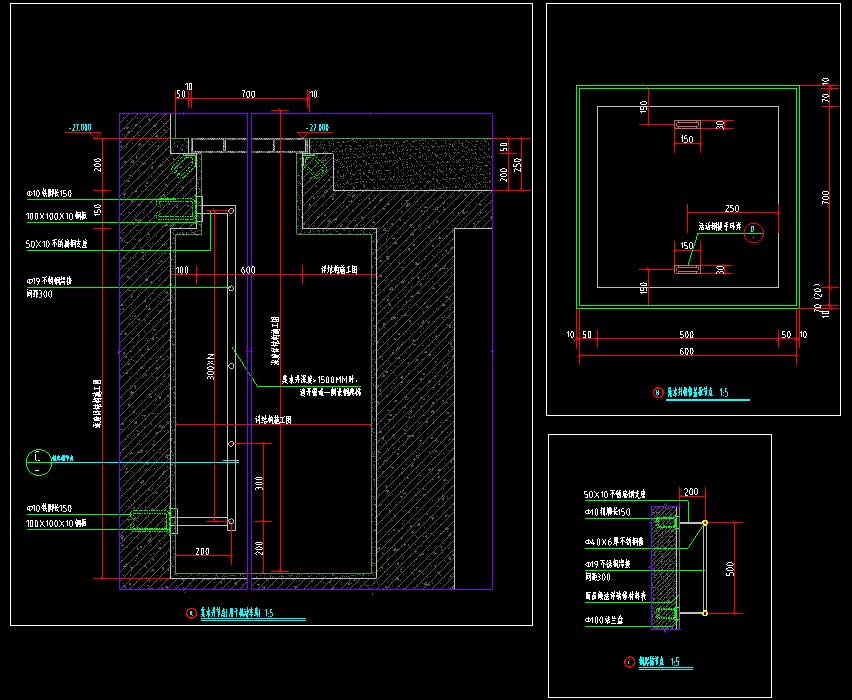

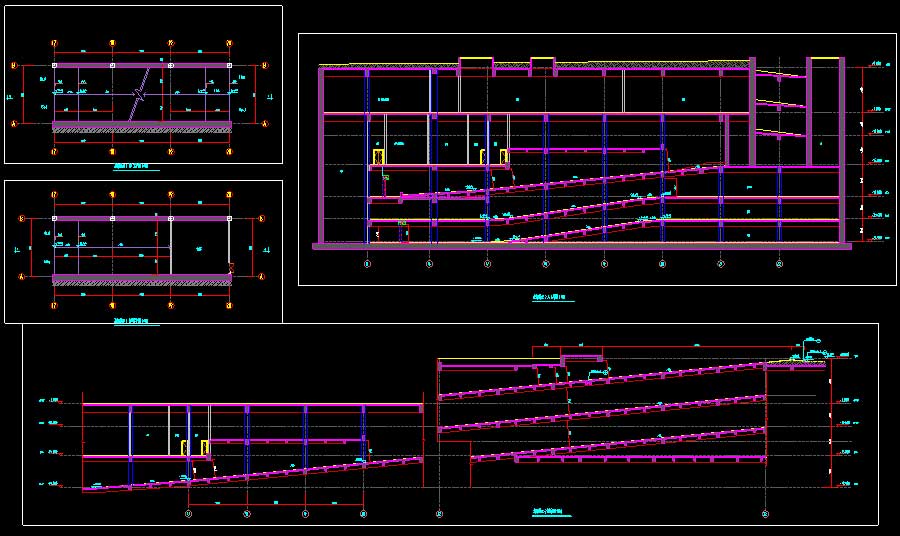

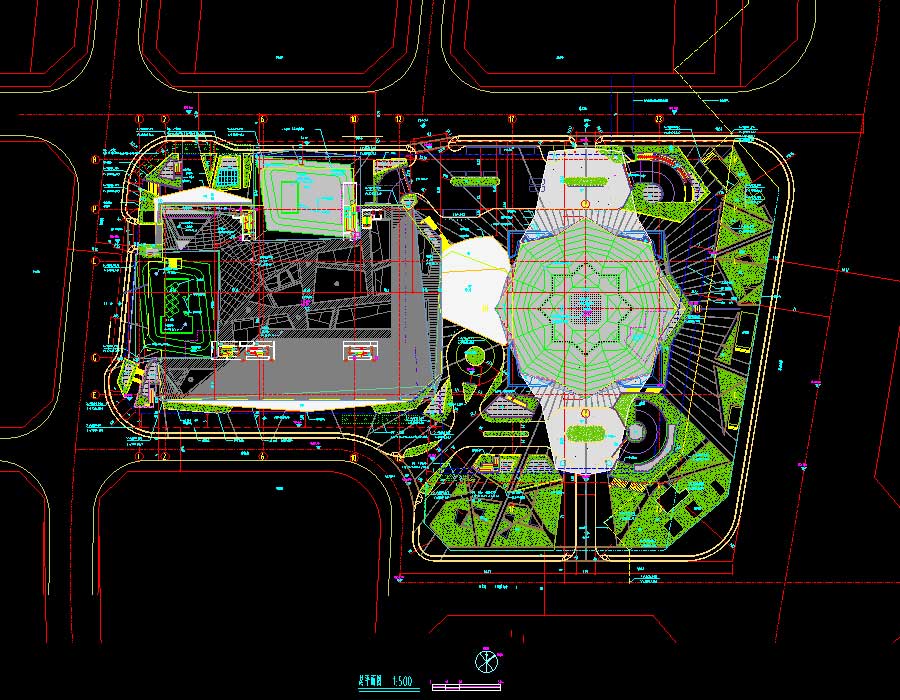

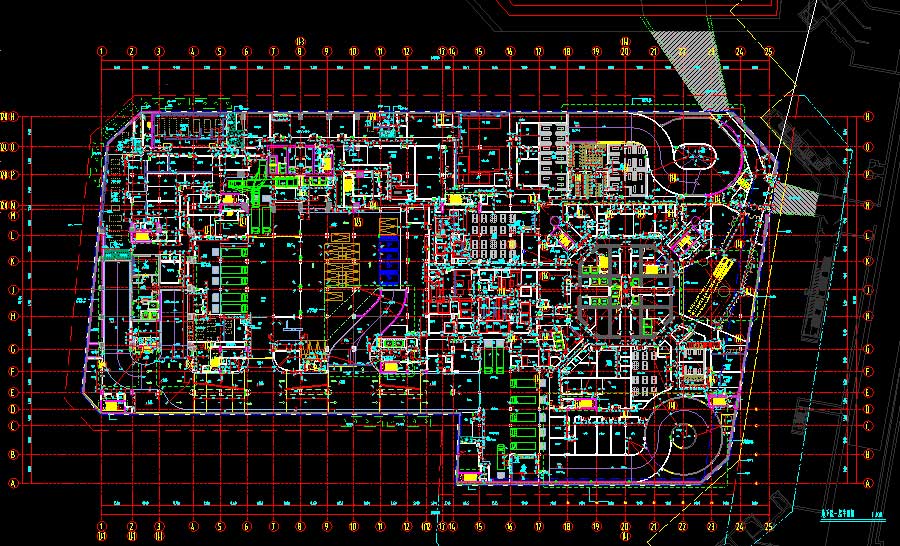

说明:该项目为某地下室全专业施工图(部分图纸为PDF版,部分专业缺部分图纸),地下室使用性质为地下停车库、设备用房、辅助用房,地下 5 层(局部地下一夹层),耐火等级为一级,抗震设防烈度为7度,主要结构形式为框架结构。地下层数为5层,总建筑面积为111432平方米。图纸内容含:建筑说明,总平面图,消防分析图,场地标高示意图,整体上层大堂平面图,防火分区图,地下室面积简图,地下室平面图,地下室顶板标高图,底板结构标高图,地下室剖面图,楼梯平面图、剖面图,汽车坡道详图,自行车坡道详图,排风井详图,进风井详图;给排水说明,给排水平面图,给水系统图,冷却水补水系统图,雨水回用系统图,地下室排水系统图,消防平面图,夹层消火栓平面图,夹层喷淋平面图,下层大堂管线转换平面图,地下消防系统原理图;结构说明,下层大堂结构平面布置及板配筋图,下层大堂主梁配筋平面图,下层大堂次梁配筋平面图,地下层柱、墙定位平面图,地下室柱墙配筋详图,下层大堂柱、墙定位平面图,坡道详图,塔楼地下室型钢混凝土柱详图,斜撑与型钢混凝土柱连接详图;电气说明,弱电平面图,配电箱系统说明,配电箱系统图,基础接地平面图,电力平面图,电力干线平面图,照明平面图,疏散指示照明平面图,火灾自动报警系统说明及图例,消防报警平面图,消防联动平面图;暖通说明,地下室防排烟系统原理图,风管平面图,水管平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
