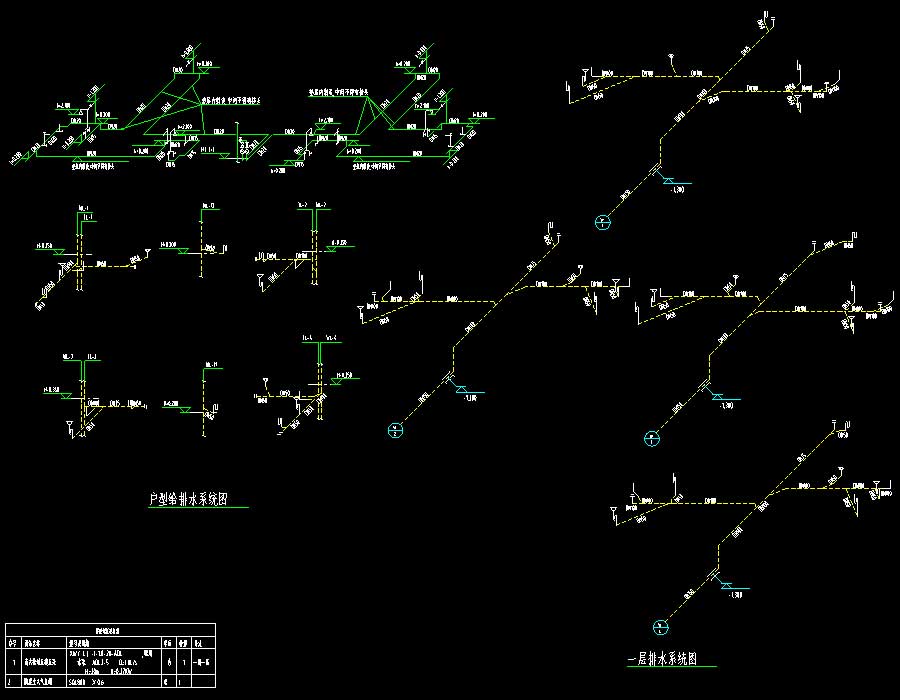

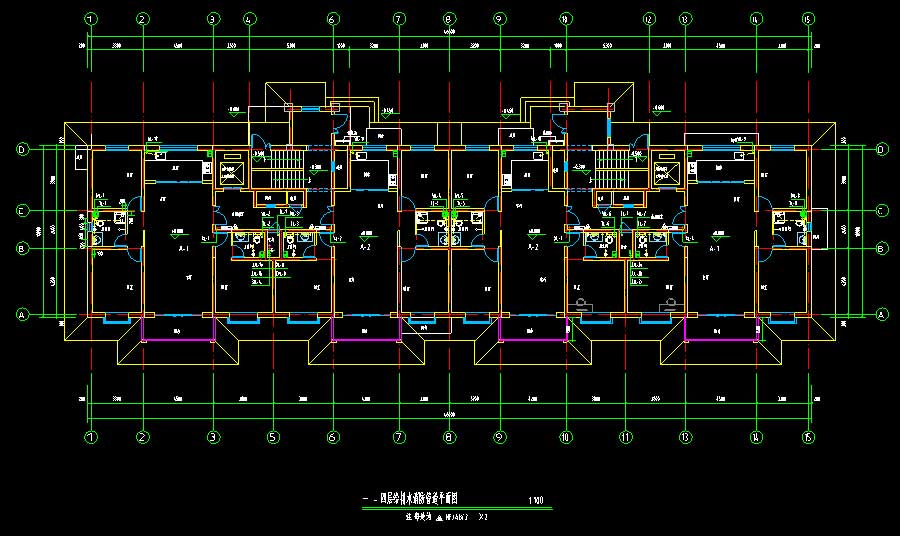

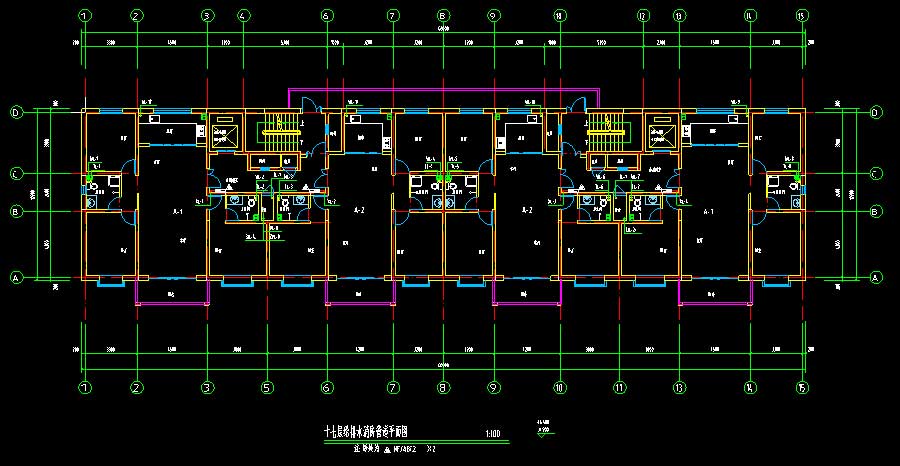

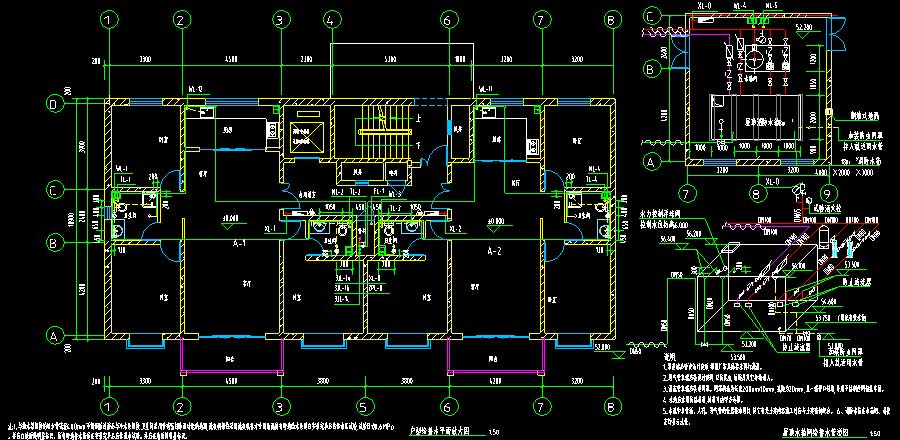

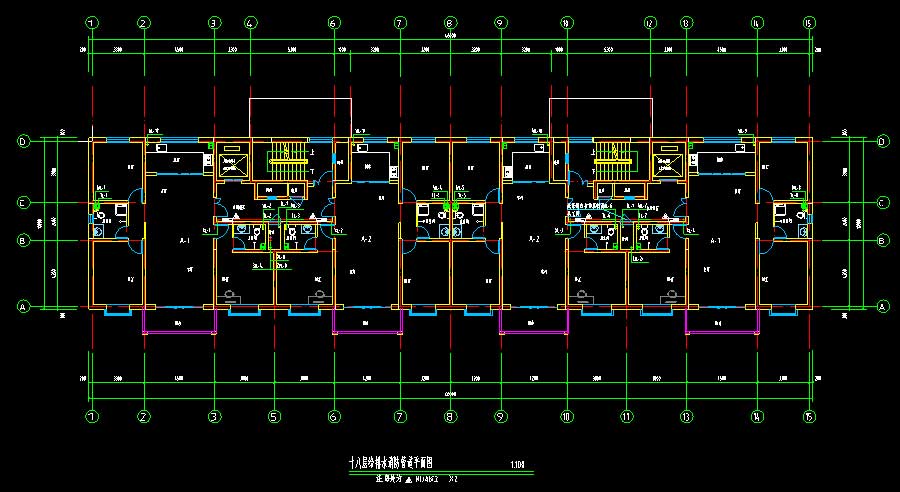

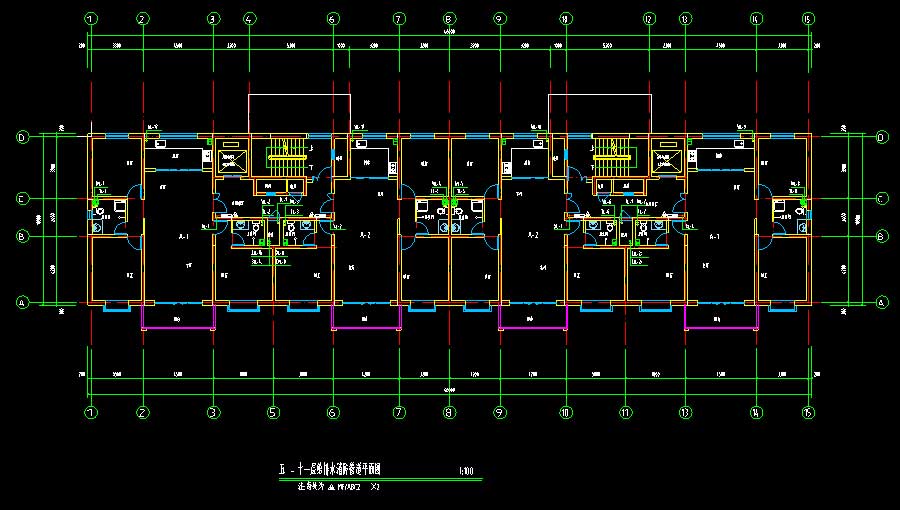

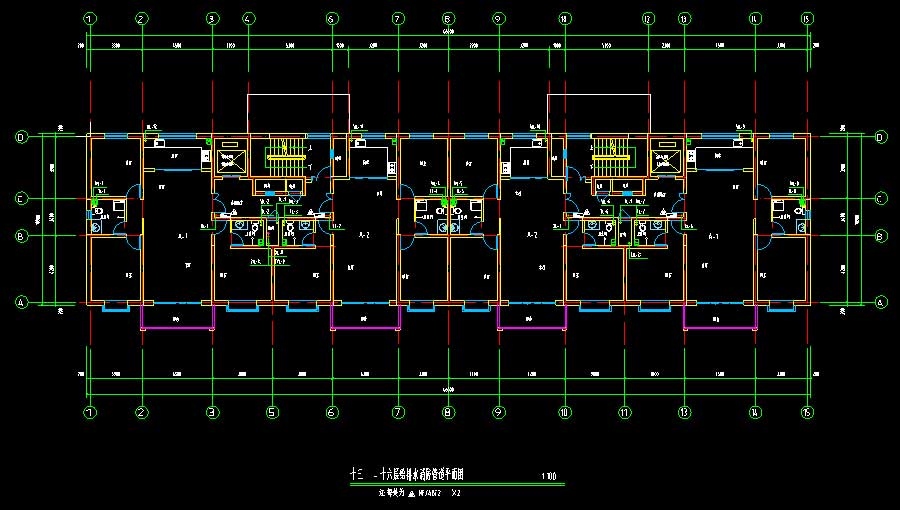

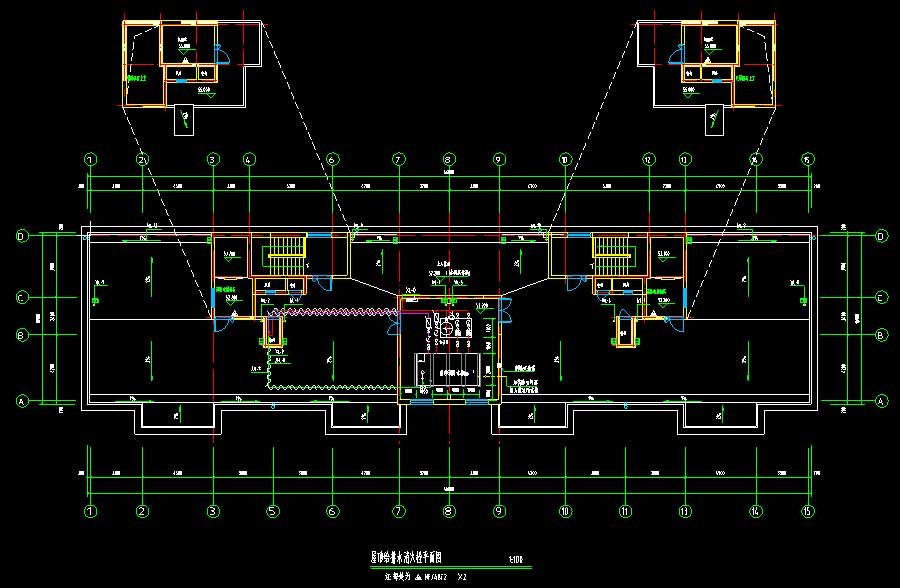

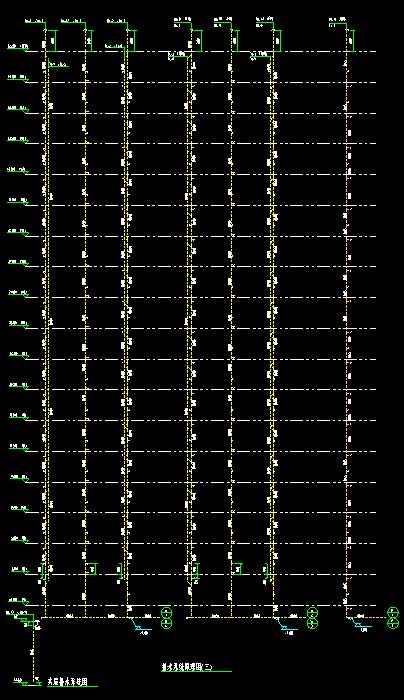

说明:该项目为某高层住宅楼给排水施工图,抗震设防烈度为8度,主要结构形式为剪力墙结构,建筑高度为52.8米,地上层数18层,均为一梯二户住宅,层高均为2.9米,地下一层为大型地下汽车库及设备用房,总建筑面积为9802.5平方米,其中,地上建筑9551.8平方米,地下建筑面积250.7平方米。图纸内容含:给排水说明,主要设备材料表,图例,给排水消防管道平面图,夹层给排水消防管道平面图,屋顶给排水消火栓平面图,给水系统原理图,排水系统原理图,消火栓系统原理图,户型给排水系统图,户型给排水平面放大图,屋顶水箱间给排水管道图。
消防设计:室外消火栓系统,室内消火栓系统,其它生活供水设计:排水设计 :污水系统,废水系统生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:10L/S室外消火栓水量:15L/S建筑面积:9802.5㎡建筑高度:52.8m地上层数:18层地下层数:1层高度类别:高层图纸深度:施工项目地址:甘肃省设计时间:2018
