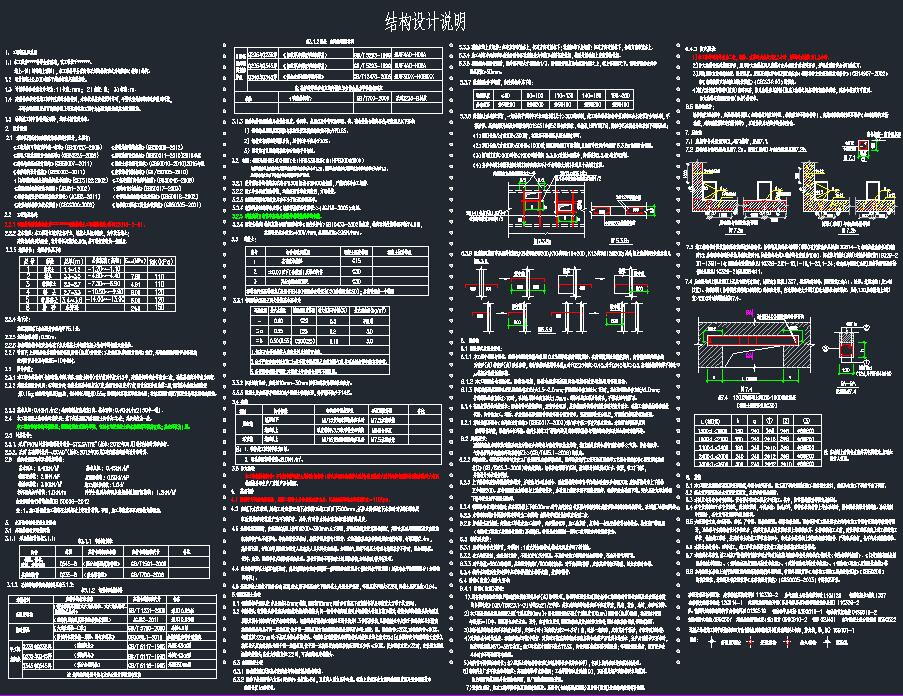

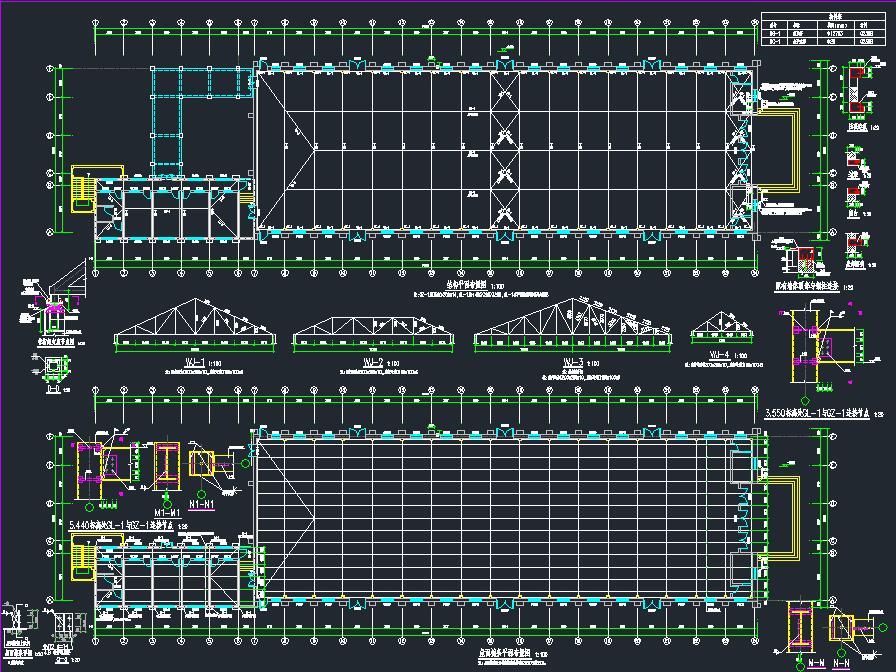

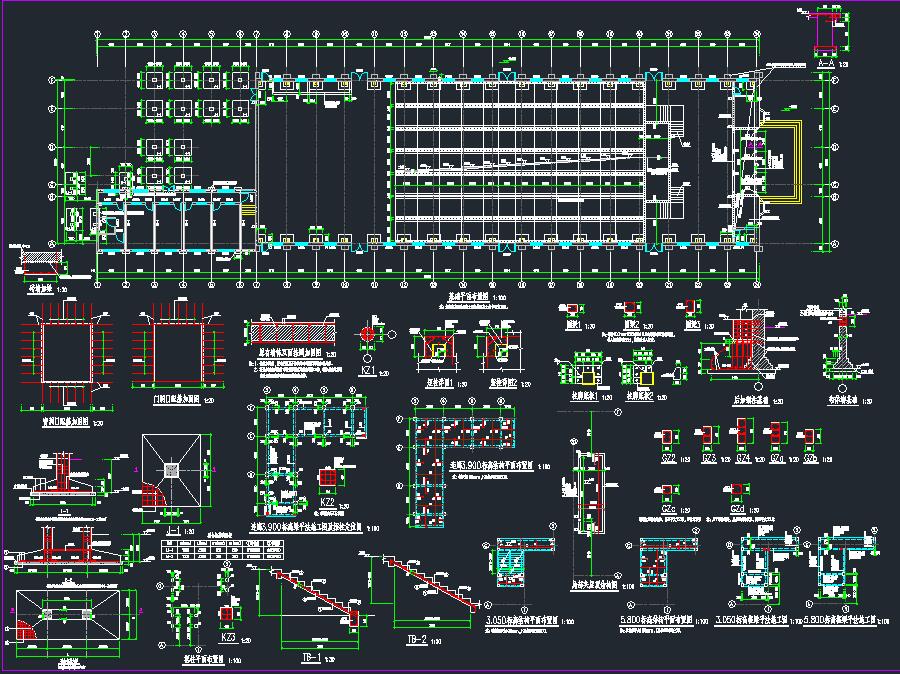

说明:古建筑保留外立面,内部加钢结构改造施工图,地上1层(局部两层),会堂内部采用的结构形式为钢框架(排架)结构。内容含结构设计说明、基础平面布置图及大样、框柱平面布置图、窗洞口配筋加固图、门口配筋加固图、原有墙体双面挂网加固图、短柱详图、柱脚底板1,2、砖墙加垛、圈梁1,2,3、后加钢柱基础、GZ、TB、连廊标高结构平面布置图、连廊标高梁平法施工图及框柱定位图、结构平面布置图、框梁平法施工图、局部夹层顶结构图、结构平面布置图、屋面檩条平面图、WJ-1、WJ-2、WJ-3、WJ-4、管桁架支座节点图、屋面檩条详图、原有墙体顶部与钢柱连接、压顶造型、过梁、窗台、底部腰线、GL-1与GZ-1连接节点等等。
结构类型:钢结构基础类型:独立抗震烈度:7度抗震风压:0.45kN/㎡雪压:0.40kN/㎡建筑面积:建筑高度:6m地上层数:1层地下层数:高度类别:低层图纸深度:施工项目地址:河北省设计时间:2018
