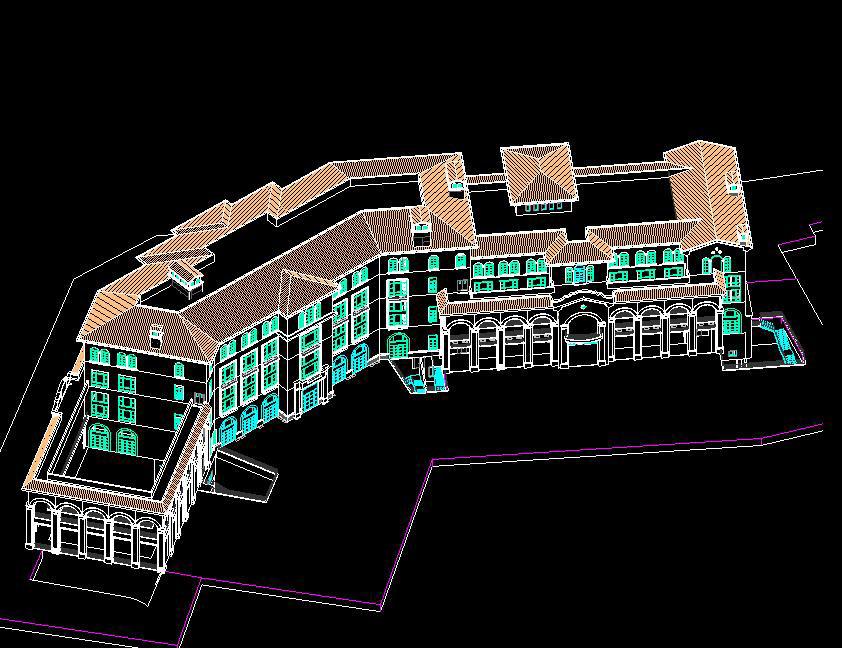

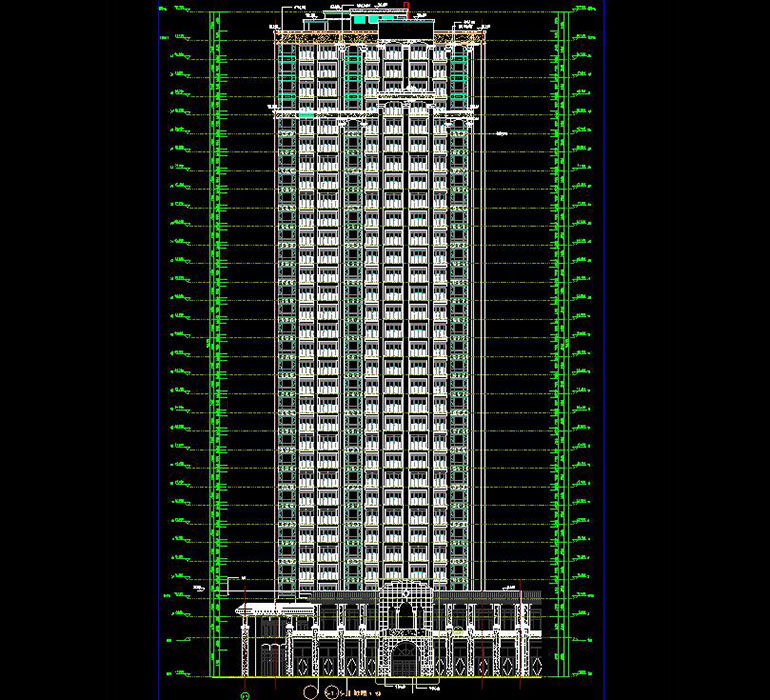

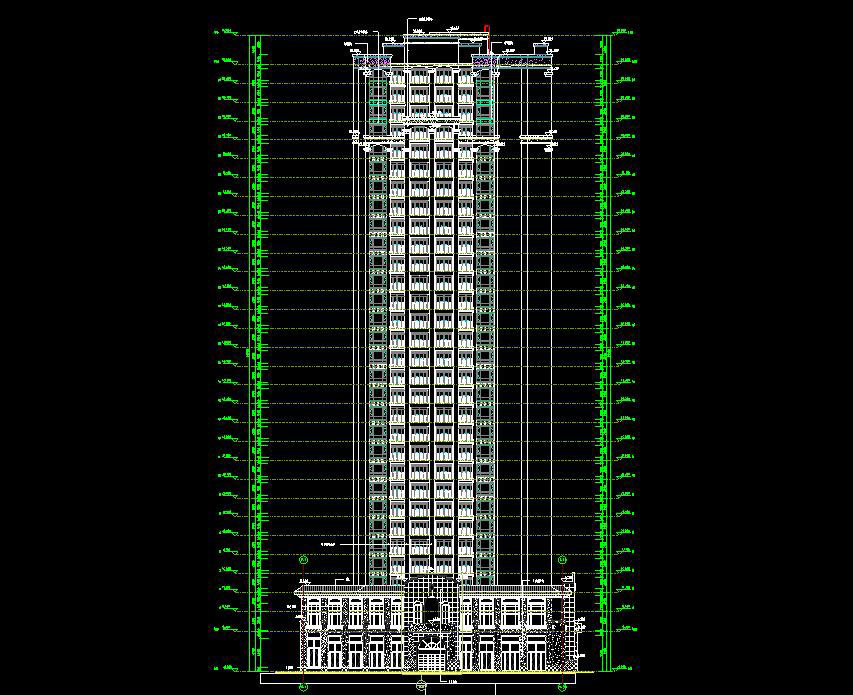

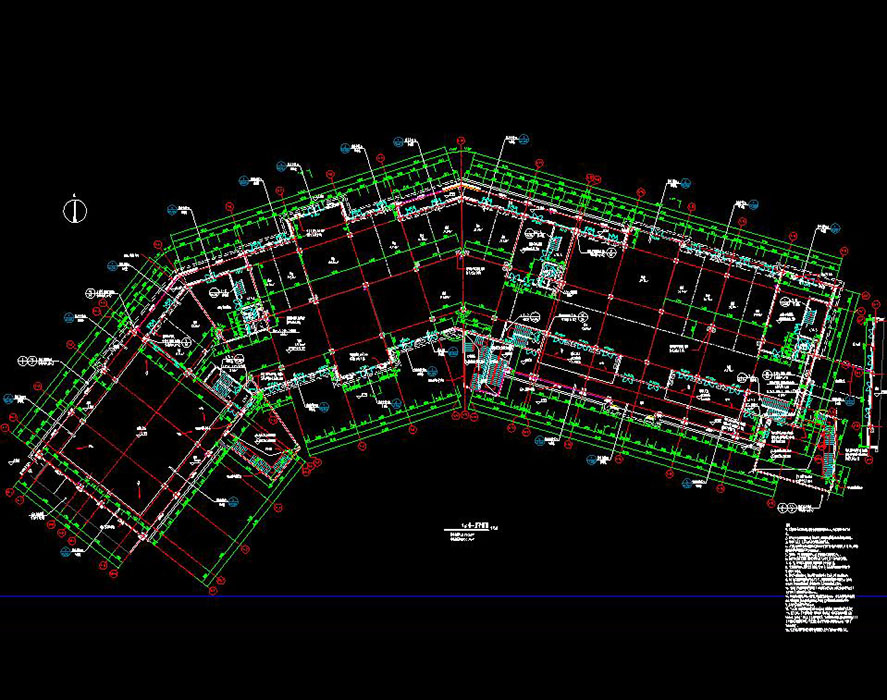

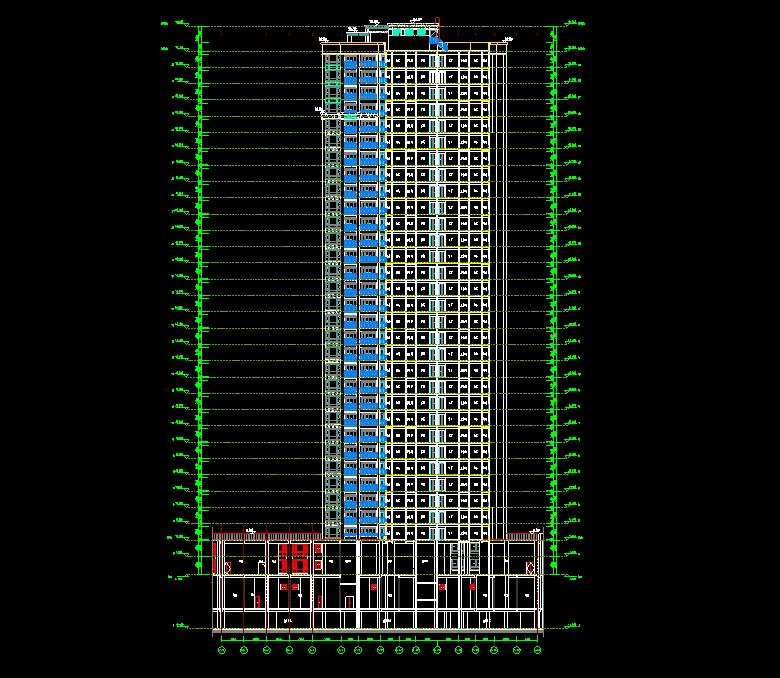

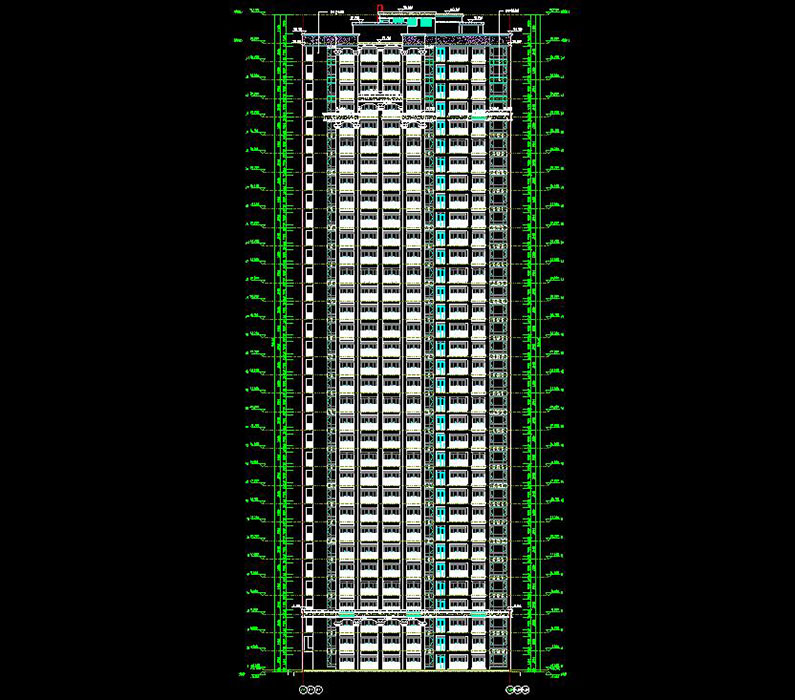

说明：本工程包含1~3#独栋商业楼、4~11#高层住宅楼及配套商业、1#地下室、垃圾用房等，其中1~3#独栋商业楼地上4层，建筑高度23.2m，建筑面积为5171.97~9423.05㎡，为框架结构，4、5#楼地上33层，建筑高度为99.3m，6#楼地上26层，建筑高度为79m，7~9#楼地上34层，建筑高度为98.9m，10#楼地上30层，建筑高度为90.6m，11#楼地上31层，建筑高度为93.5m，建筑面积为13553.34~18183.55㎡，框架剪力墙结构，1#地下室地下2层，层高3.9m，垃圾用房地上1层，建筑高度为3.25m，框架结构；图纸包含：建筑施工图设计总说明，建筑工程做法表，建筑节能设计专篇，总平面图，消防总平面图，垃圾房平、立、剖面图，地下室平面组合图，平面放大图，地下室顶板平面图，剖面图，节点大样，坡道大样图，地下室风井大样图，变配电房平面、剖面大样图，各单体建筑平立剖面图，墙身节点大样图，楼梯、门窗、节点大样图等；结构设计说明，基础布置图及基础说明，锚杆布置图及抗浮板、基础配筋图，基础大样图，柱平法施工图，结构平面图，梁平法施工图，汽车、自行车坡道结构图，垃圾房结构图，各单体建筑柱平法施工图，结构平面图，梁平法施工图，楼梯结构图等；给排水设计说明，图例、主要设备材料表、选用标准图集，垃圾房给排水平面图、系统图，给排水总平面图，地下室给排水、自喷平面图，高低区消防环网轴测图 ，地下室自喷系统原理图，地下室给水系统轴测图，室内外消防水池及消防泵房大样图，室内外消防水池及消防泵房系统轴测图，住宅生活水箱间及水泵房系统轴测图，室外消防水池平面大样及接管系统图 ，集水坑大样图 雨污水系统原理图，住宅生活水箱间及水泵房平面大样图，独栋商业水箱间及水泵房大样图，报警阀室平面定位大样图，各单体建筑给排水、自喷平面图，给排水系统原理图等；暖通设计说明，材料表，图例、加压送风系统一览表，通风、排烟、补风系统一览表，地下室通风及防排烟平面图，风机房大样图，各单体建筑各层通风、防排烟平面图；强电总平面布置图，弱电总平面布置图，电气火灾监控系统图、户表工程集抄系统网络图，户表工程表箱布置图，电气设计说明，电气图例，地下室照明、电力平面图，系统图等，各单体建筑强电平面图，弱电消防平面图，强弱电系统图，竖向干线系统图等；人防施工图等等
