多栋高层住宅楼全专业施工图3716430929文件大小:72.15M推荐人:馒头图纸张数:163张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:5286.91,6205.22,4370.85,12574.24㎡地上层数:6,17,6,17层建筑高度:18.75,52.65,18.65,52.65m地下层数:1层高度类别:高层图纸深度:施工项目地址:湖南省设计时间:2012建筑风格:现代效果图:无

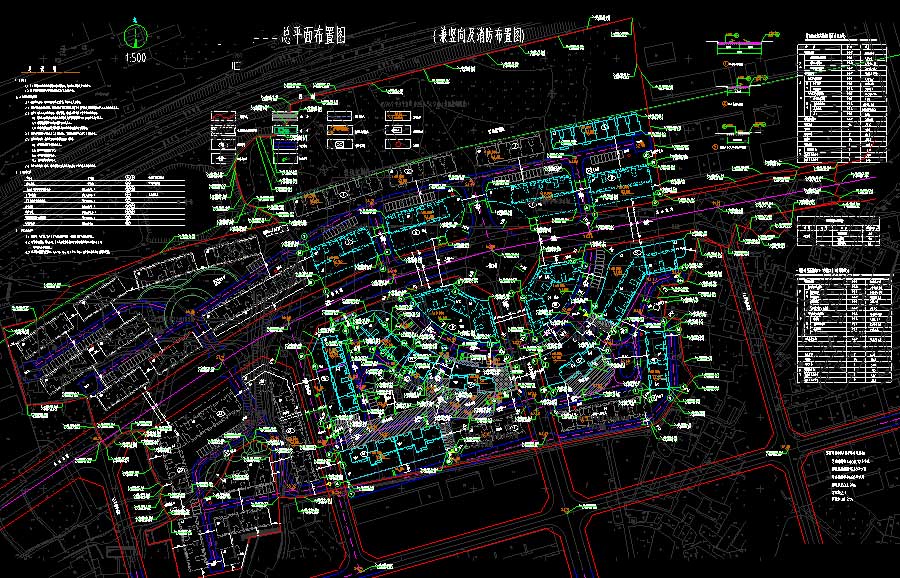

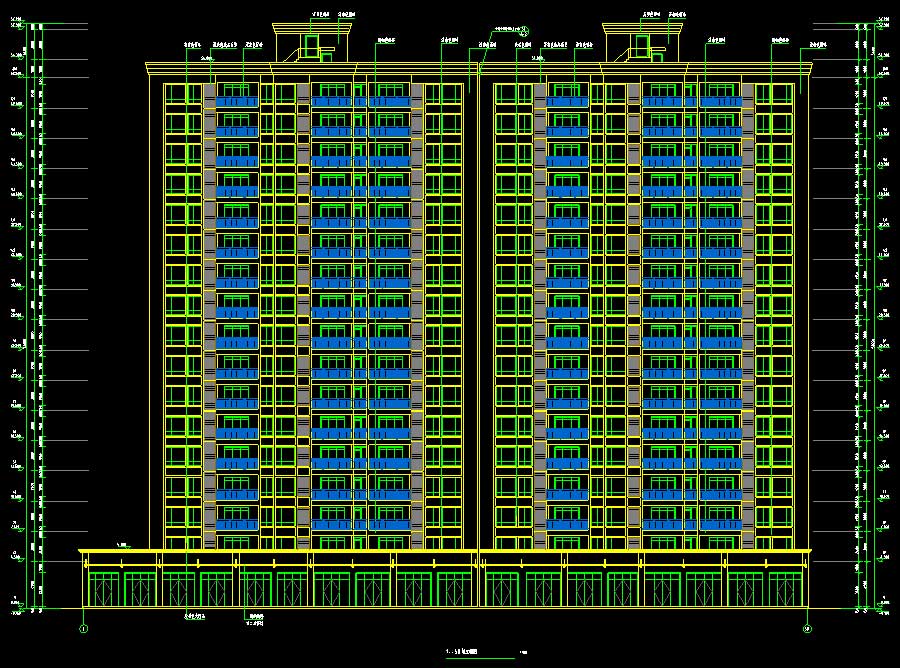

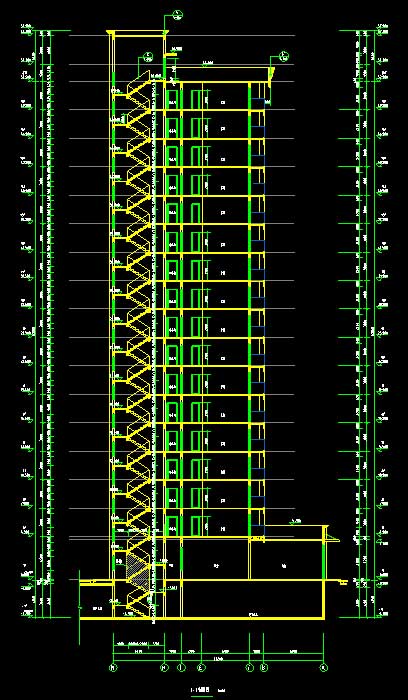

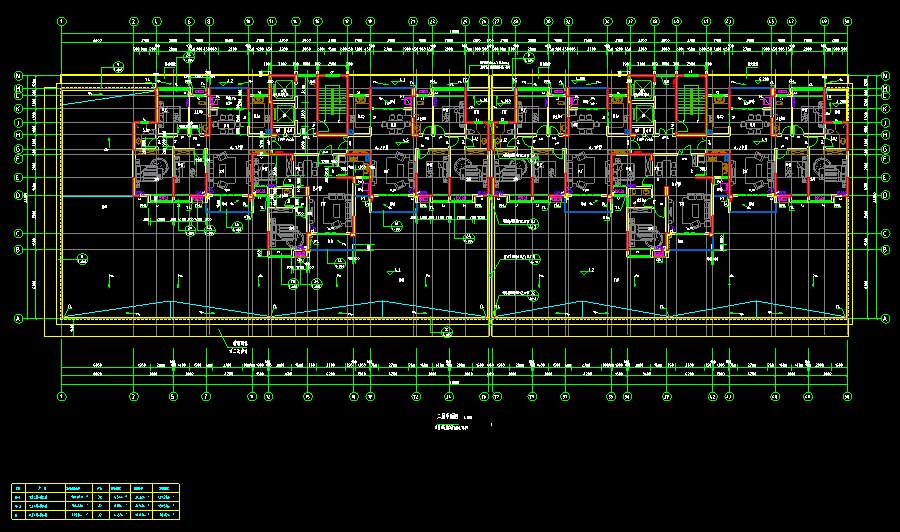

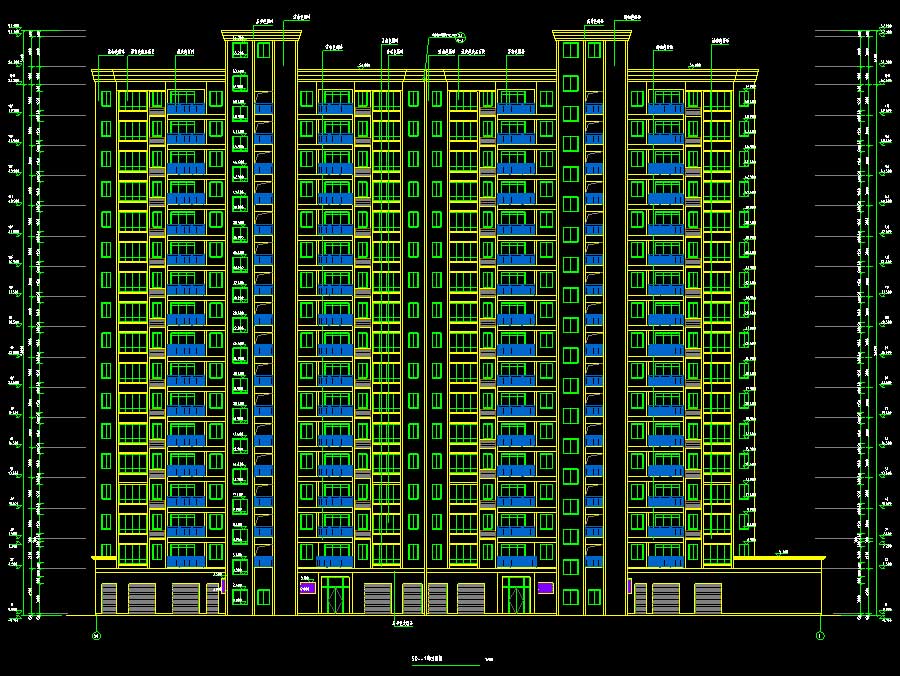

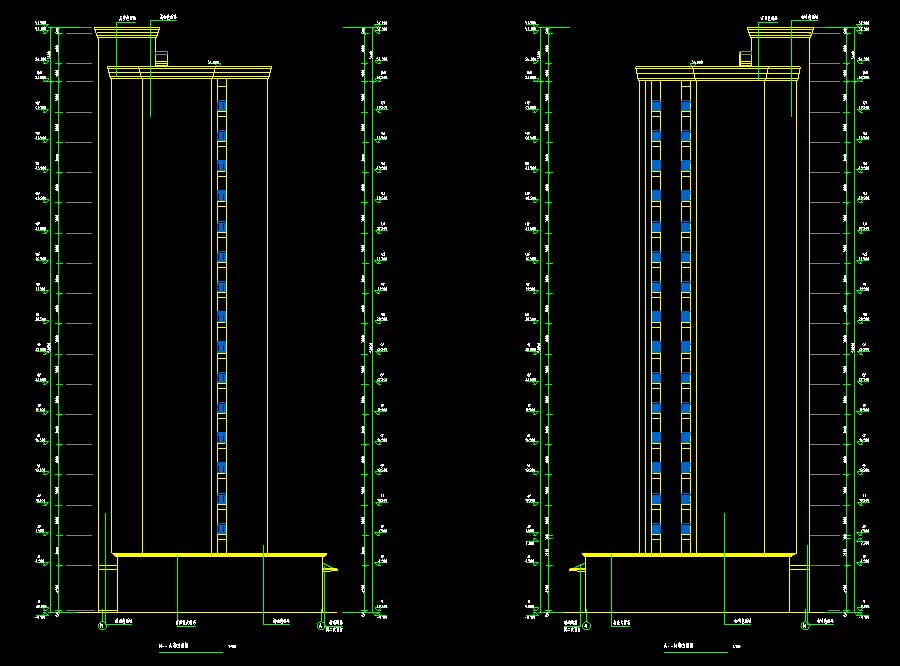

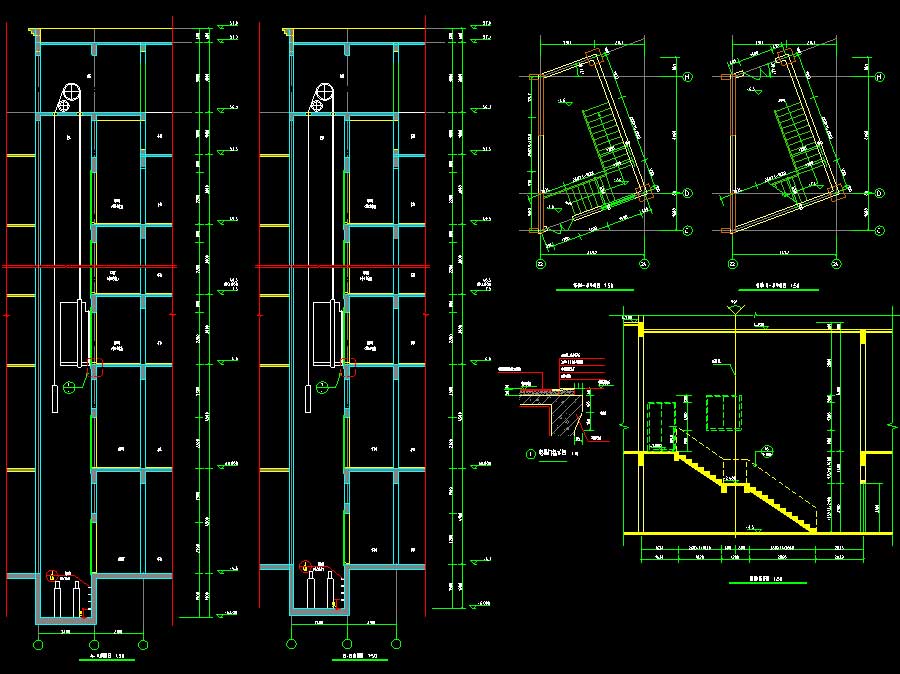

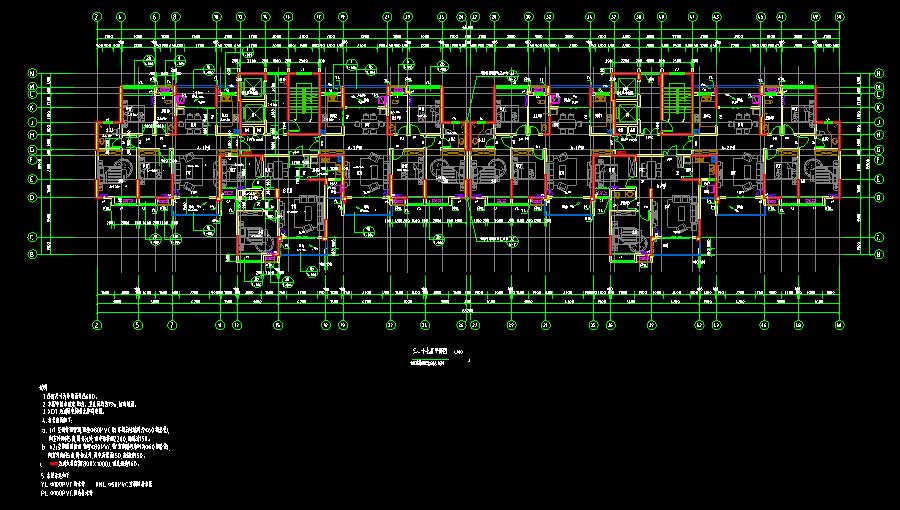

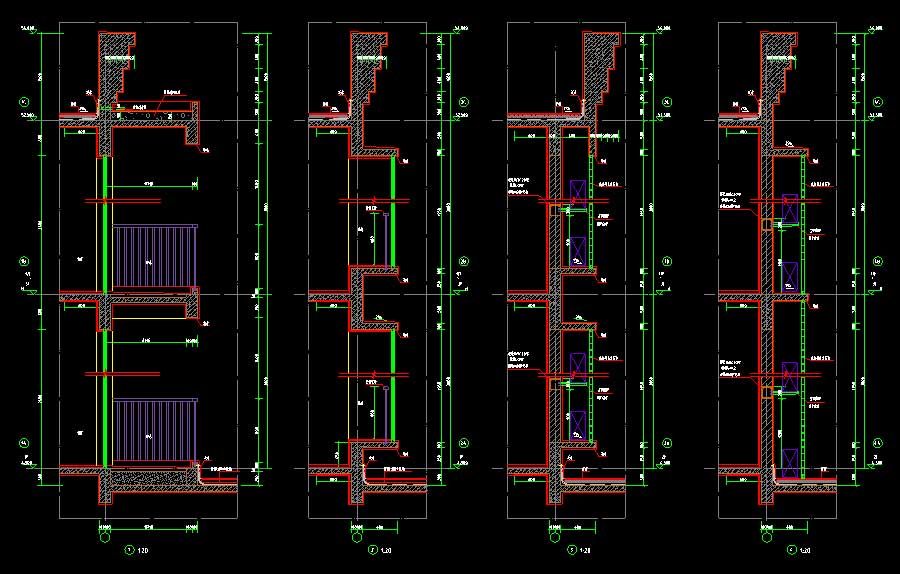

说明:该项目为某小区11、12、15、16#高层住宅楼全专业施工图(住宅无暖通图纸),包括一地下室。抗震设防烈度为6度,主要结构形式为11、15#为框架结构,12、16#为框剪结构。其中,11、15#地上层数均为6层,地下层数均为1层,建筑高度分别为18.75、18.65米,建筑面积分别为5286.91、4370.85平方米;12、16#地上层数均为17层,地下层数均为1层,建筑高度均为52.65米,建筑面积分别为6205.22、12574.24平方米;地下室为地下1层,建筑面积为9055.19平方米。图纸内容含:建筑说明,建筑节能设计总说明,总平面图,平面图,立面图,剖面图,楼梯大样,厨卫大样,门窗表,门窗大样,节点大样,核心筒大样,电梯断面图;给排水说明,气体灭火系统设计说明,给排水平面图,给水系统图,消火栓系统图,排水系统图,雨水、空调水系统图,卫生间大样,地下一层水泵房平面布置大样图,生活水泵管道系统图,消防水泵管道系统图,自动喷淋系统图,配电间气体灭火平面图;结构说明,桩平面布置图,人工挖孔灌注桩图,地下室底板模板配筋图,地下室底板基础梁配筋图,地下室侧壁平面布置图,柱平法施工图,剪力墙柱表,模板配筋图,梁平法配筋图,楼梯布置图;电气说明,竖向供电系统图,配电箱接线图,公共部分照明及配电干线平面图,户型户内配电、照明平面图,屋顶防雷接地平面图,弱电系统图,弱电平面图,配电平面图,基础接地平面图,消防报警平面图;暖通说明,主要设备材料表,地下车库平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
