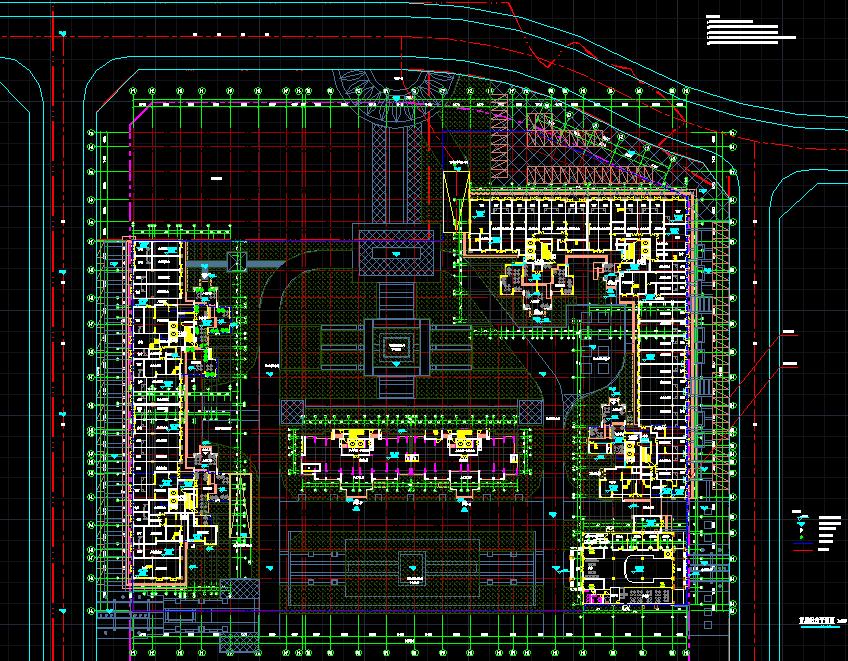

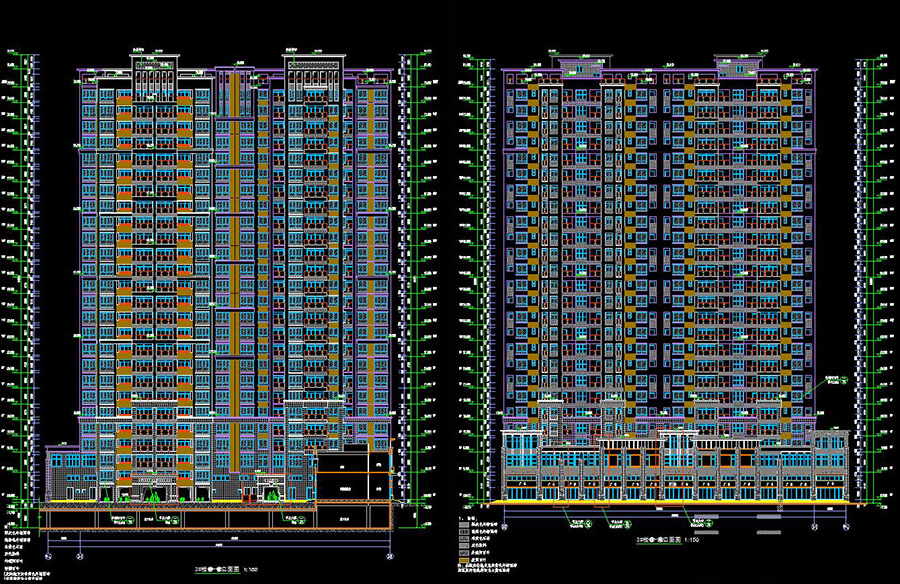

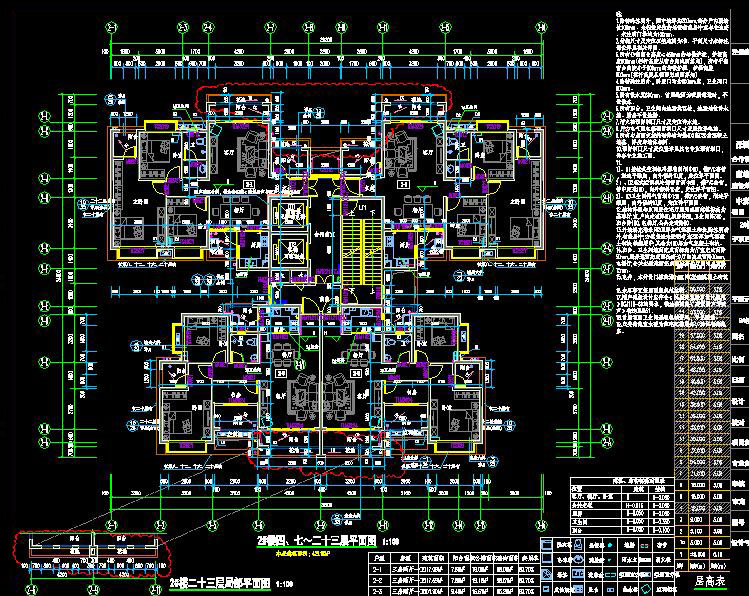

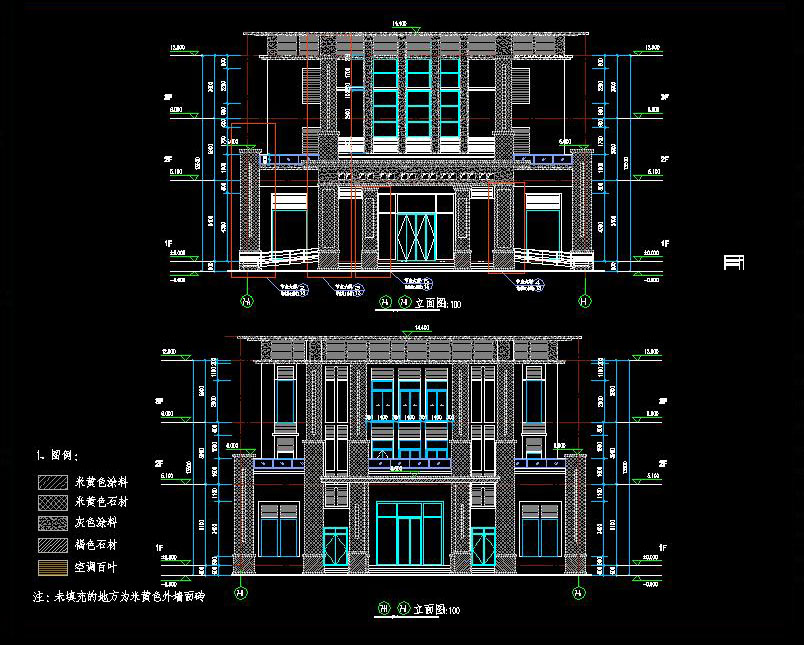

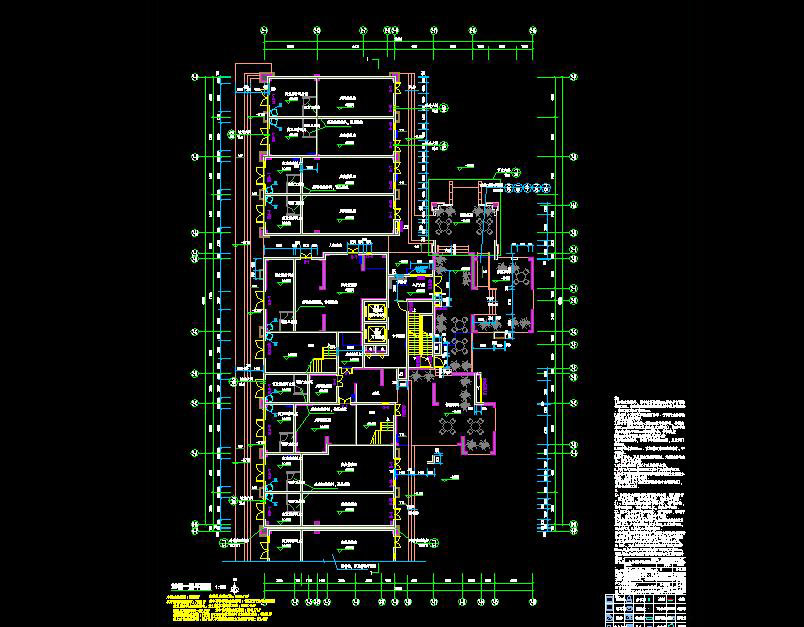

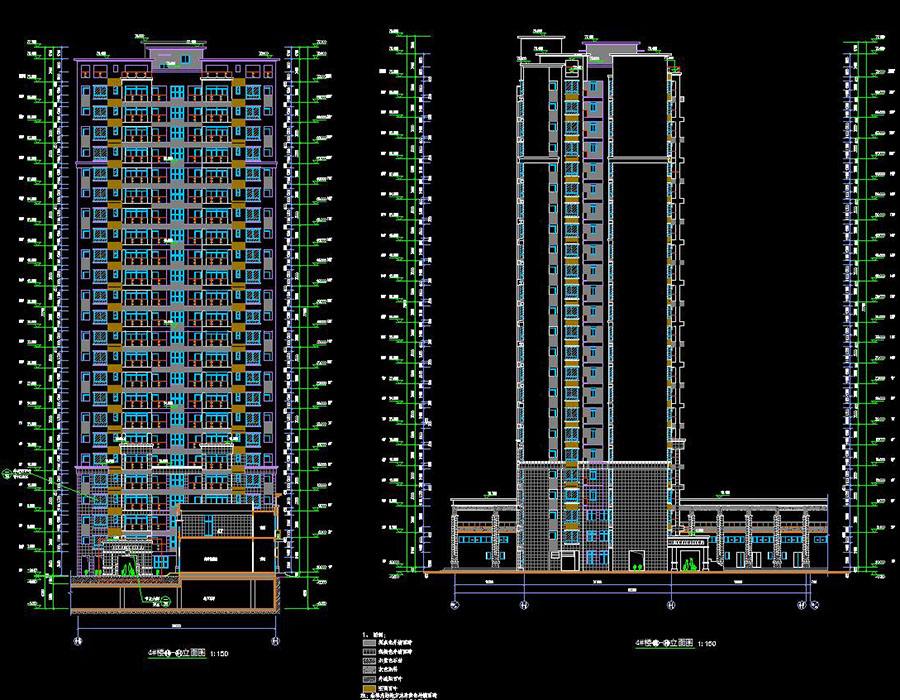

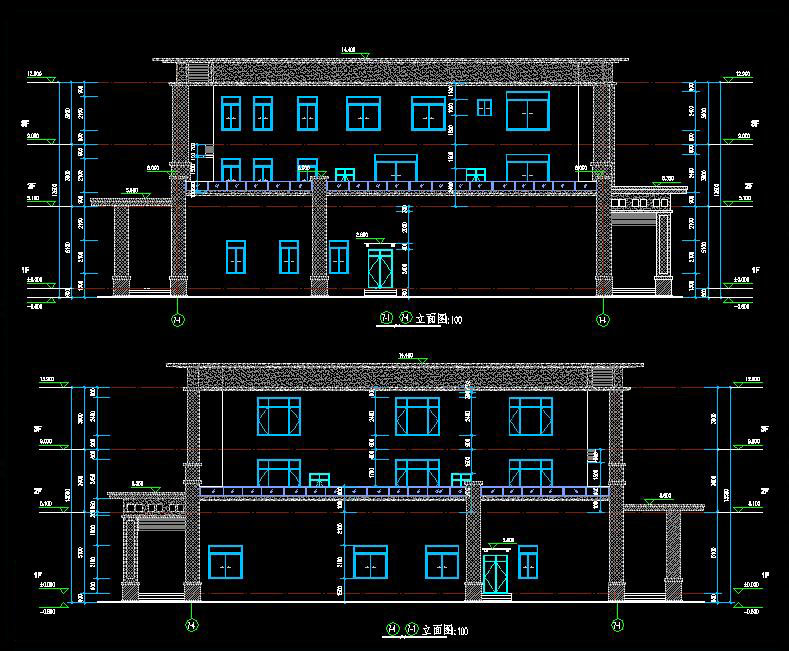

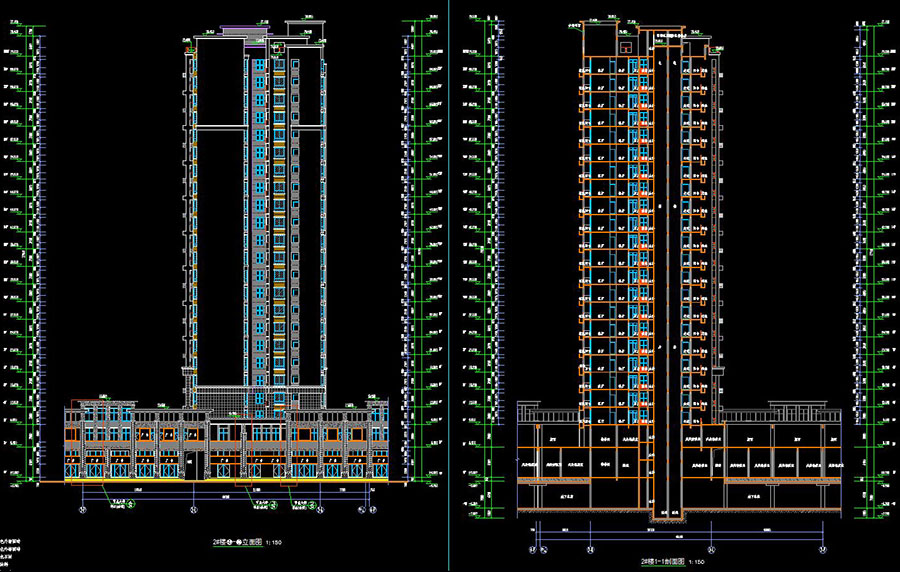

说明：本工程包含2#、3#、4#、5#、6#住宅楼、7#会所楼及地下室项目，其中2、4#住宅楼地上23层，地下1层，建筑高度为72.7m，3、6#住宅楼地上25层，地下1层，建筑高度为78.7m，5#住宅楼地上25层，地下1层，建筑高度为76.05m，总建筑面积为10815.77~21192.19㎡，剪力墙结构；7#会所楼地上3层，地下1层，建筑高度为13.5m，总建筑面积为1450.84㎡，框架结构；地下室地下1层，建筑高度-5.65m，建筑面积为20266.36㎡，剪力墙结构；抗震设防烈度为6度。图纸包含：规划总平面图，一层及竖向总平面图，消防总平面，建筑设计说明，平立剖面图，核心筒平面大样图，厨房、卫生间大样，墙身大样、节点大样，门窗大样、门窗表，地下室建筑施工图设计说明，建筑构造统一做法表，首层组合平面图，地下一层车库平面分图，地下车库剖面图，水泵房、消防水池放大图，地下室节点大样，地下室楼梯大样，汽车坡道大样，地下室门窗表等；结构设计总说明，基础顶~屋面以上墙柱定位图，墙柱大样，结构布置及板配筋平面图，梁配筋平面图，楼梯、墙身大样图等；目录，标准图集名称，图例，主要设备材料表，给排水设计说明，给排水系统展开图，给排水平面图，厨房、卫生间给排水大样图，自动喷淋平面图，地下室给排水消防平面图，生活水泵房、消防水泵房给排水大样图，消防水池和生活水箱剖面图等；通风及防排烟工程设计与施工总说明，通风及防排烟工程图例，通风及防排烟工程主要设备材料表，通风及防排烟系统图，地下室通风防排烟平面图，一层通风组合平面图，2、3、4栋机房层通风平面图，5栋标准层防排烟及机房层通风平面图，6栋机房层通风平面图，通风及防排烟工程设备安装详图；图例及设备材料表，电气设计说明，配电干线系统图，配电箱配电系统图，照明、动力、插座、弱电、消防平面图，计算机网络系统图，电话系统图，有线电视系统图，可视对讲系统图，闭路监控系统图，火灾自动报警系统图，防雷平面图等。专业包含建筑、结构、给排水、暖通、电气专业。
