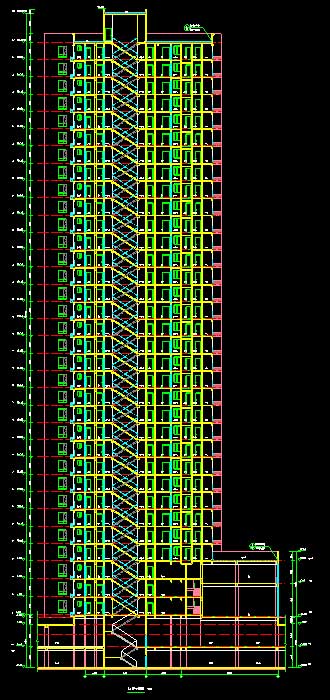

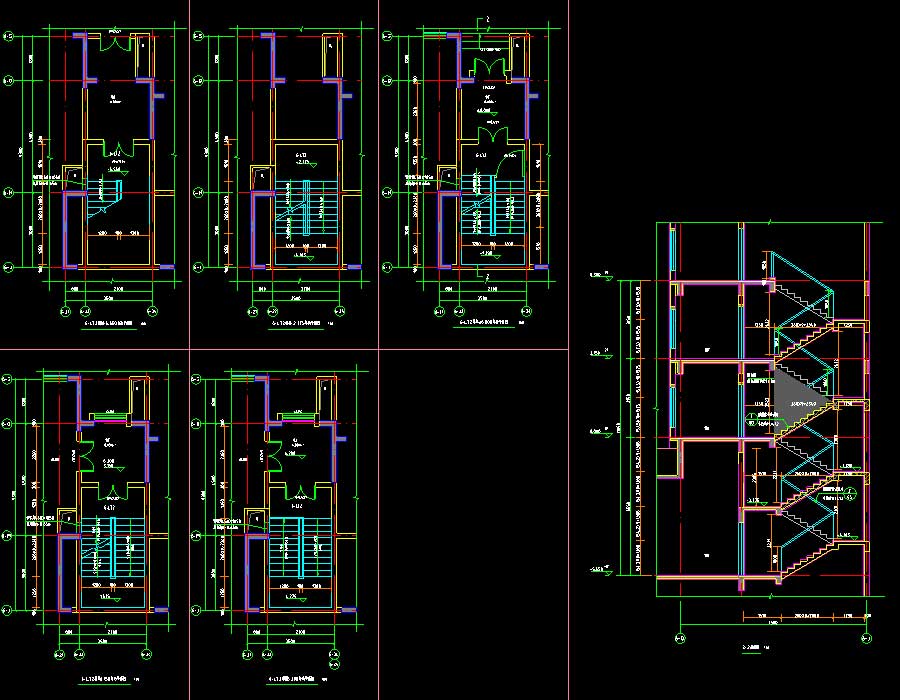

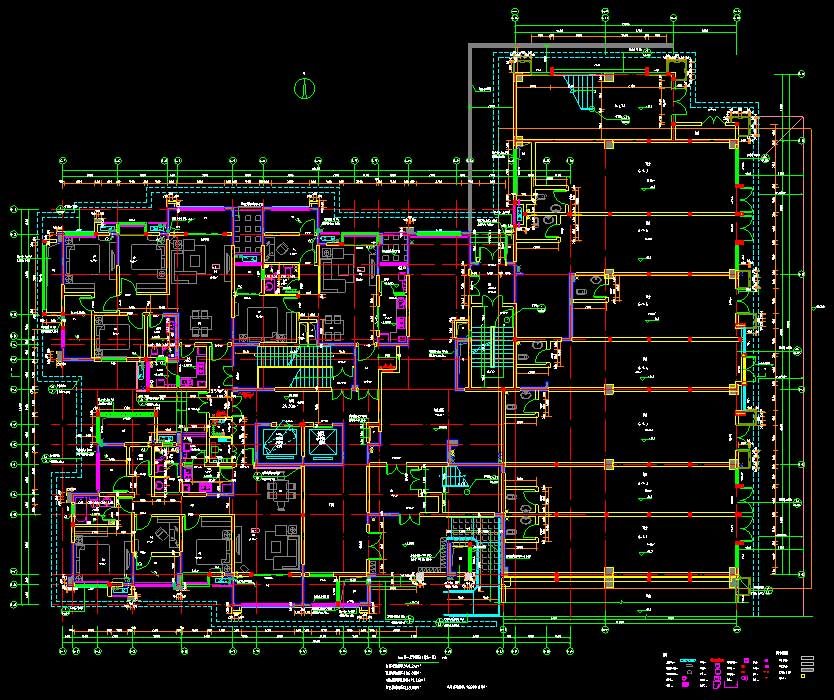

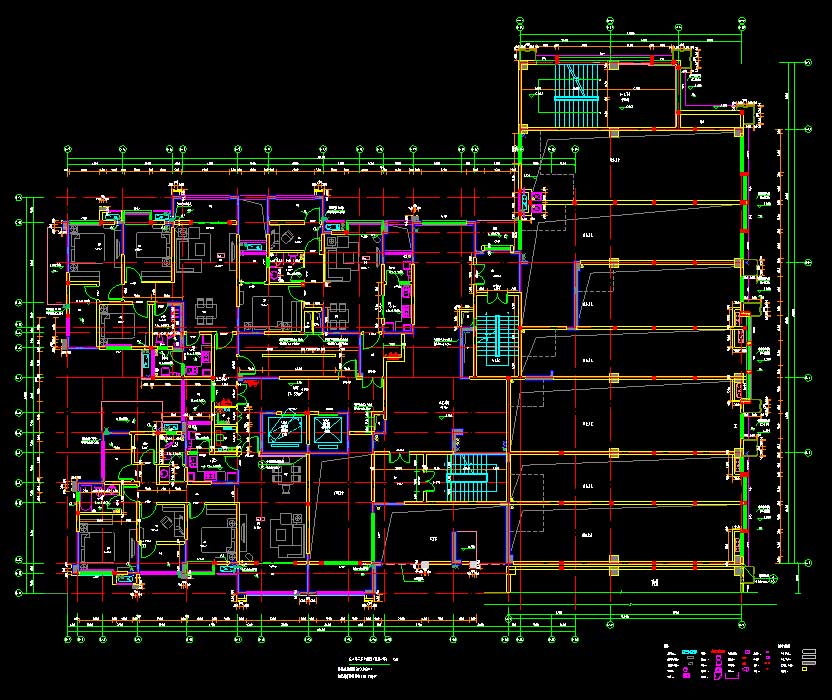

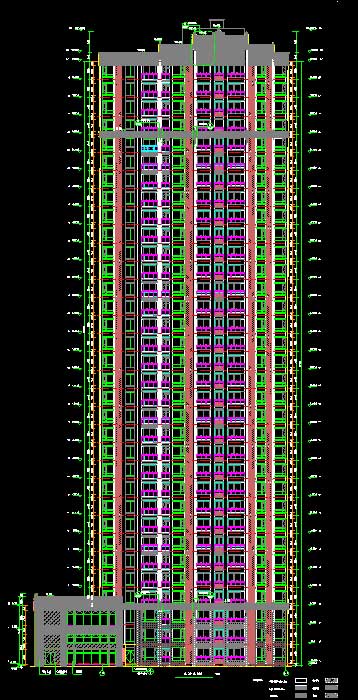

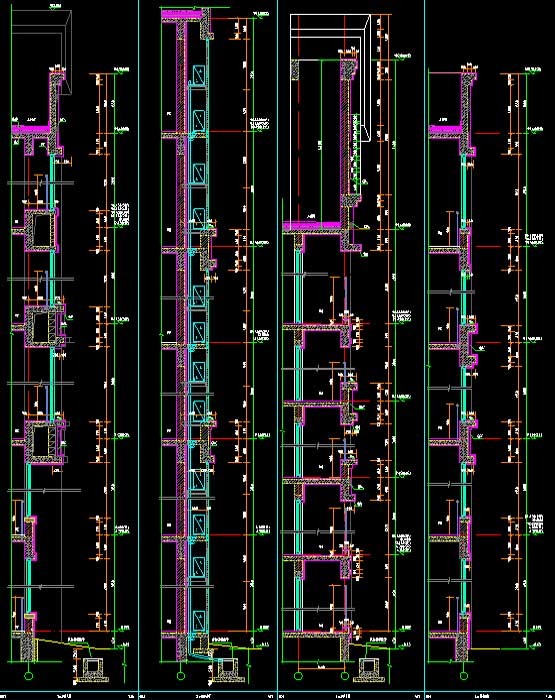

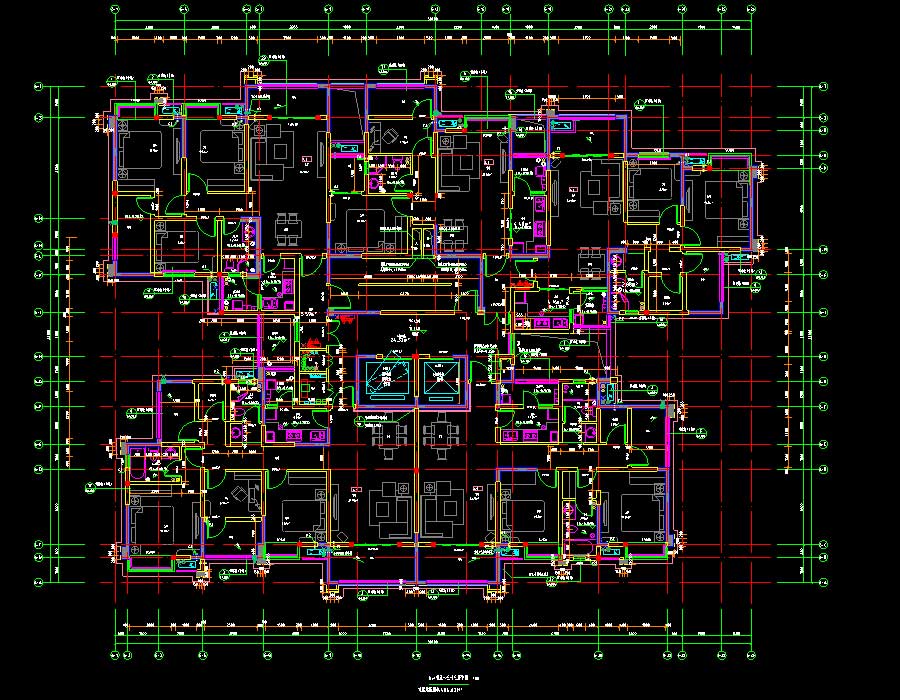

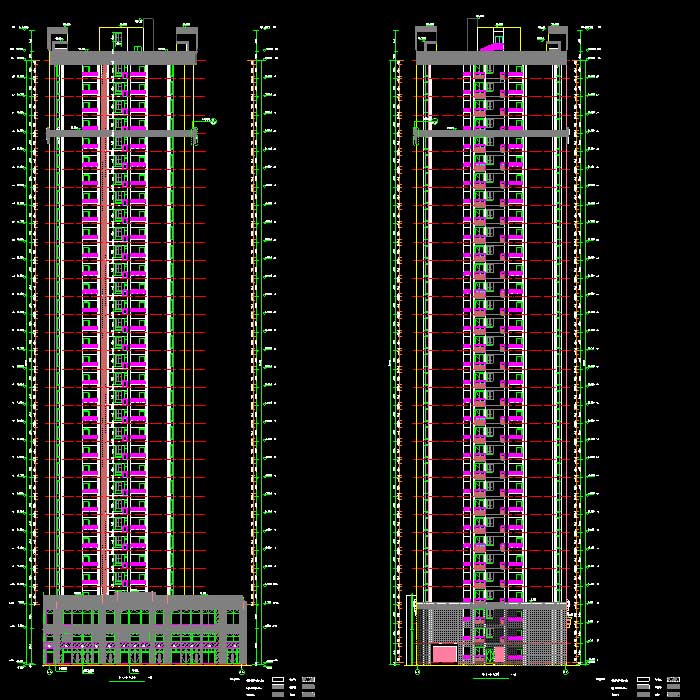

说明:该项目为某小区1-3#、5-10#高层住宅楼多专业施工图,包括商业楼,幼儿园,垃圾房及地下室。抗震设防烈度为7度,主要结构形式为剪力墙/框架结构。其中,垃圾房建筑高度为3.45米,地上层数1层,总建筑面积为110平方米;1#楼建筑高度为99.9米,地上层数32层,总建筑面积为19704.47平方米;商业楼、幼儿园地上层数均为3层,建筑高度分别为13.85、10.75米,建筑面积分别为1728、3940平方米;5、7#地上层数均为25层,建筑高度均为75.9米,建筑面积分别为14733.02、14252.66平方米;2#楼、3#楼、6#楼、8-10#楼地上层数均为33层,建筑高度为99.45-99.9米,建筑面积为16031.45-17820.29平方米;地下室为2层,建筑面积为76251.12平方米。图纸内容含:建筑说明,建筑节能设计说明,建筑技术措施表,总平面布置及竖向设计图,消防总平面布置图平面图,立面图,剖面图,墙身大样,核心筒大样,商业楼梯大样,卫生间大样,门窗大样,防火分区示意图,地下室顶板示意图图,配电房放大平面图,消防水泵房大样,坡道大样,楼梯大样,竖井大样图,集水坑大样;结构说明,结构平面布置图,墙柱大样图,梁平法施工图,核心筒楼梯结构图,商业楼梯结构图,坡道大样图等等。专业包括建筑、结构。
建筑面积:19704.47,17820.29,17776.73,14733.02,16899.81,14252.66,17142.35,16100.32,16031.45,1728,3940,110㎡地上层数:32,33,33,25,33,25,33,33,33,3,3,1层建筑高度:99.9,99.9,99.9,75.9,99.9,75.9,99.45,99.45,99.45,13.85,10.75,3.45m地下层数:2层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2013建筑风格:现代效果图:无
