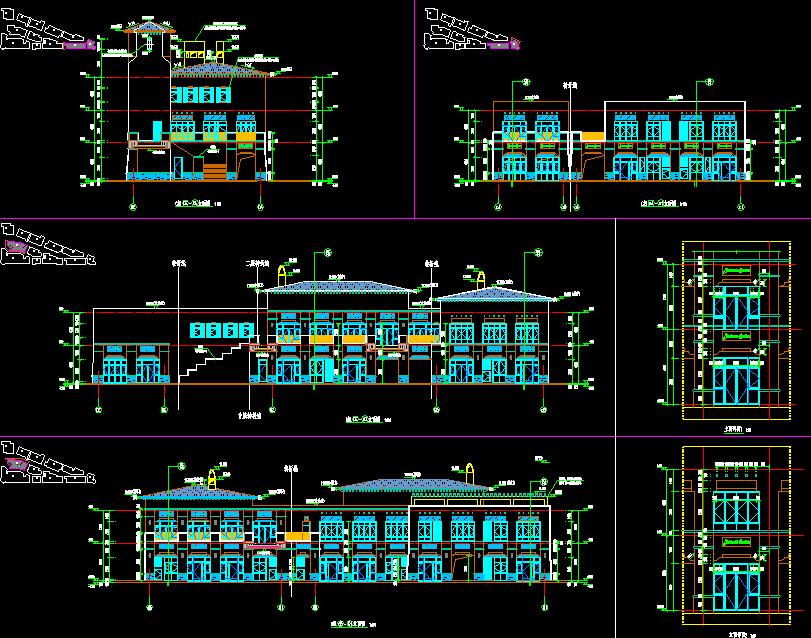

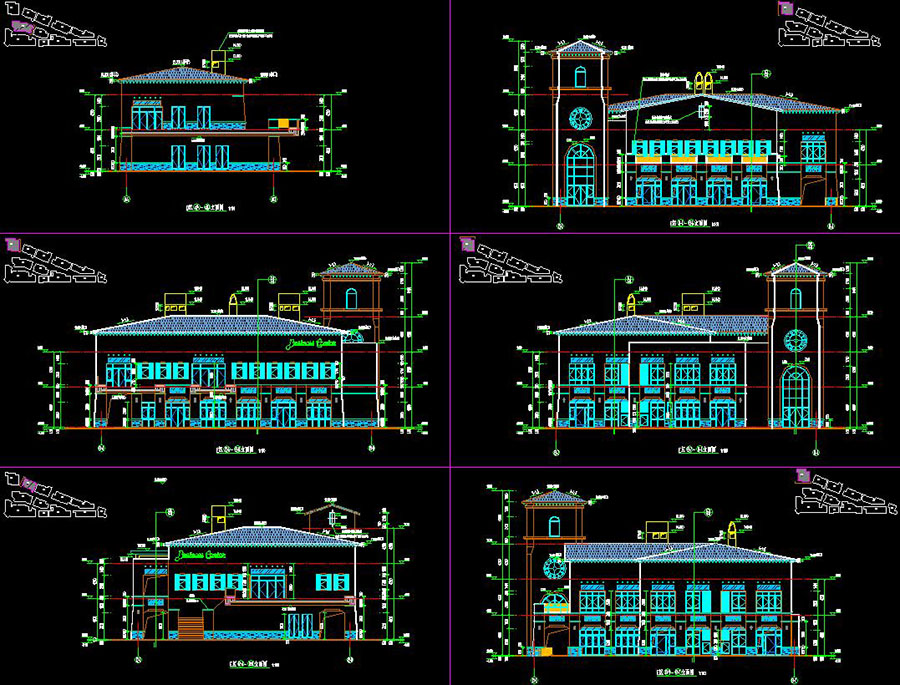

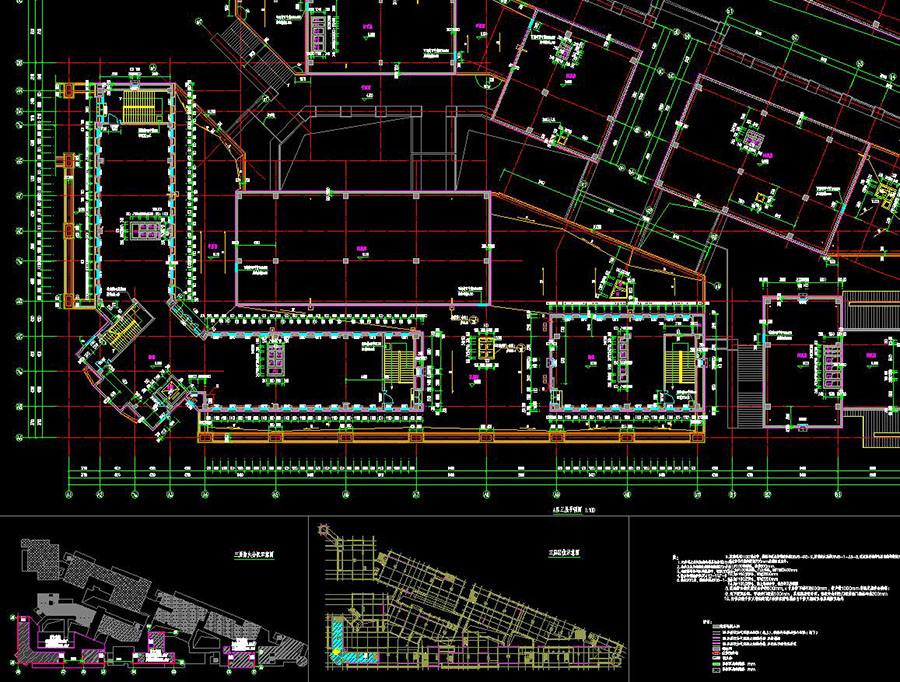

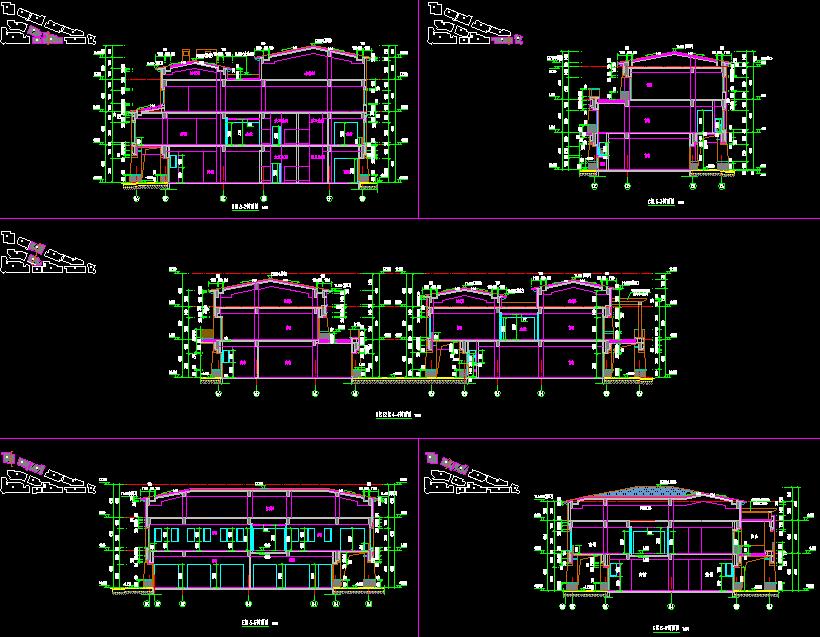

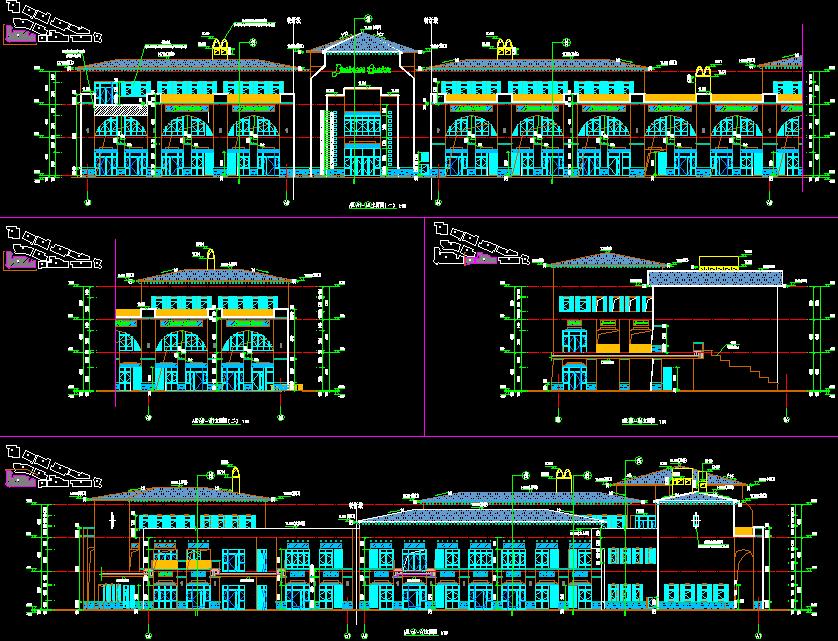

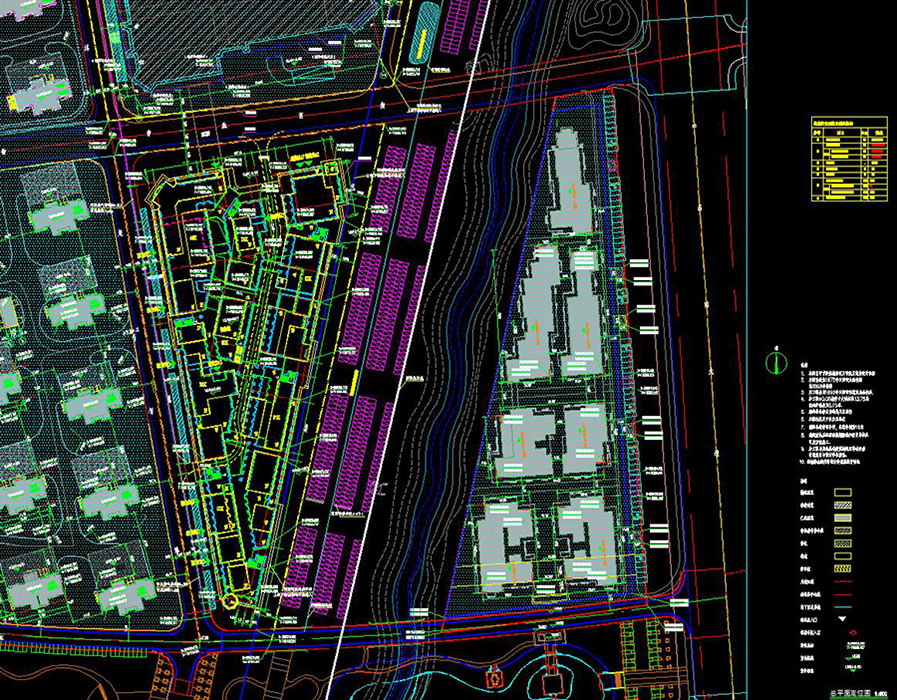

说明:本工程为地下1层,地上3层(最高处)的建筑,地下1层主要由水泵房、弱电机房等设备用房组成;地上3层主要由独立的商铺组成,分为A~F区,首层层高4.80m,二~三层层高4.20m,地下室层高4.50m,总建筑面积为22764.68㎡,地上21607.39㎡,地下1157.29㎡,建筑高度为16.9m,框架结构。图纸包含:目录,施工图设计说明防火设计专篇,工程做法表,总平面图,轴线定位图,各层组合平面图,分区各层平面图,立剖面图,地下室平面图,局部节点放大图,楼梯详图,卫生间详图,外檐详图,门窗表门窗详图;结构设计总说明,基础平面布置图,地下室基础梁板配筋图,基础详图,墙柱平面定位图,各区柱平面定位图,结构平面图,梁板配筋图,坡屋顶结构平面图,楼梯详图等;给排水施工设计说明,地下一层给排水、消防管道平面图,各层给排水、消防管道平面图,给水排水系统原理图,消防泵房、给水泵房、中水泵房给排水详图,高位水箱间给排水详图,卫生间给排水详图等;暖通设计说明,大样、图例、地下一层通风排烟平面图,首/二层卫生间通风平面图 设备层水箱间供暖平面图,各区供暖平面图,热力入口参数表 大样 热力入口管线示意图,热力入口管线示意图;电气施工设计说明,电气系统图,弱电系统图,照明动力平面图,消防弱电平面图,防雷接地平面图等。专业包含建筑、结构、给排水、暖通、电气专业。
建筑面积:22764.68㎡地上层数:3层建筑高度:16.9m地下层数:1层高度类别:低层图纸深度:施工项目地址:天津市设计时间:2013建筑风格:效果图:无
