建标库图纸模型 > 多类专业 > 商业 > 某地多栋多层商业建筑多专业施工图3716270923
<< 返回列表
某地多栋多层商业建筑多专业施工图3716270923文件大小:18.30M推荐人:馒头图纸张数:117张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:1845.25,2133.57,866.4,1149.14,1344.06,17206.2㎡地上层数:2,2,2,2,2,4层建筑高度:7.95,7.95,8.4,8.4,8.4,21.25m地下层数:1层高度类别:多层图纸深度:施工项目地址:山西省设计时间:2012建筑风格:现代效果图:无

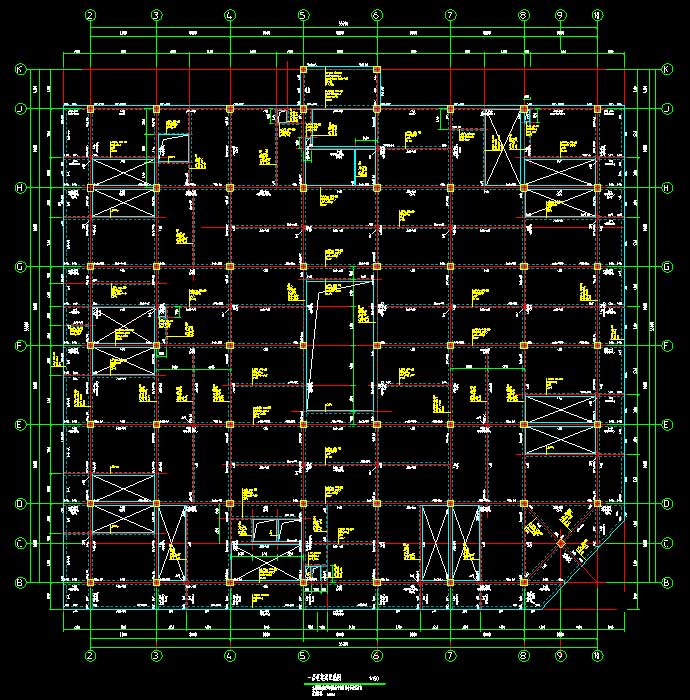

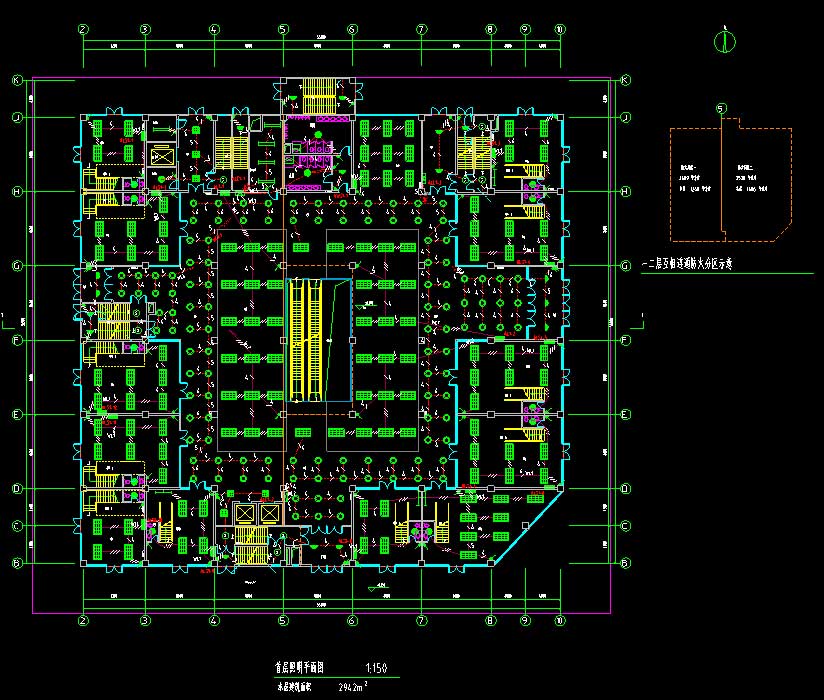

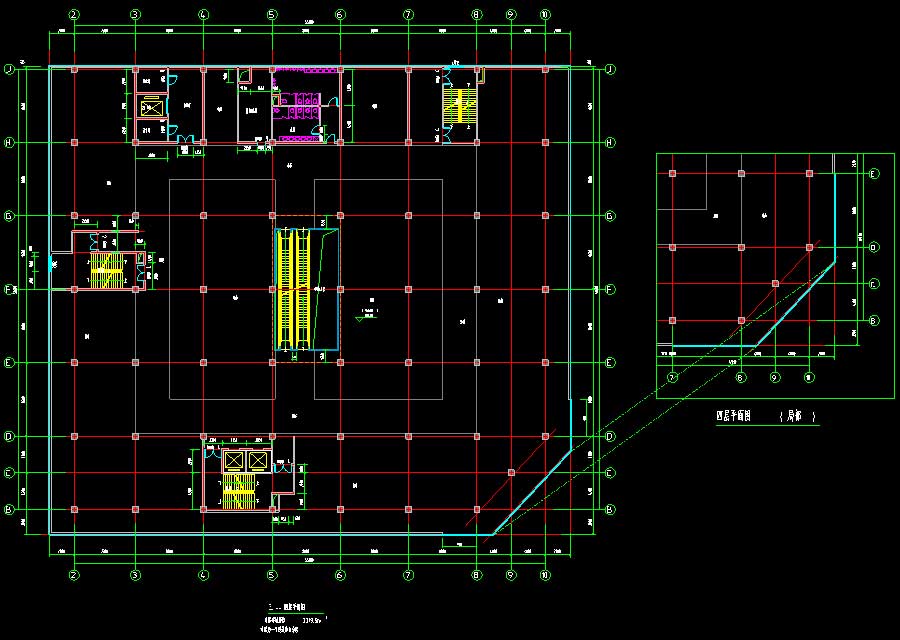

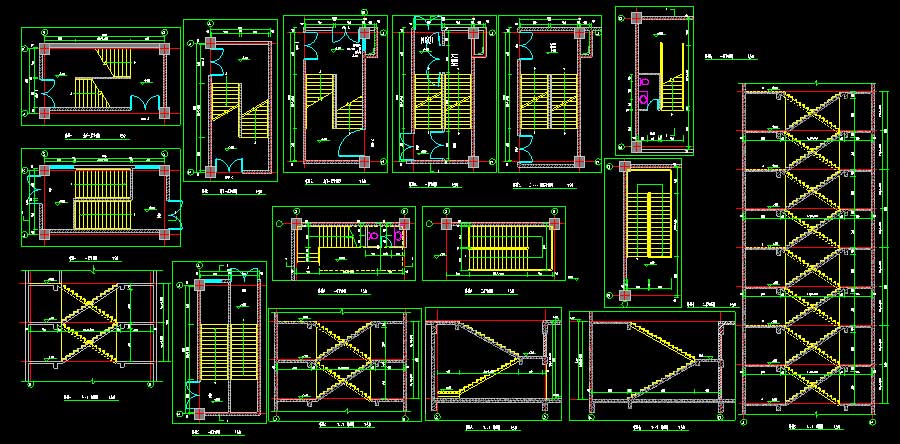

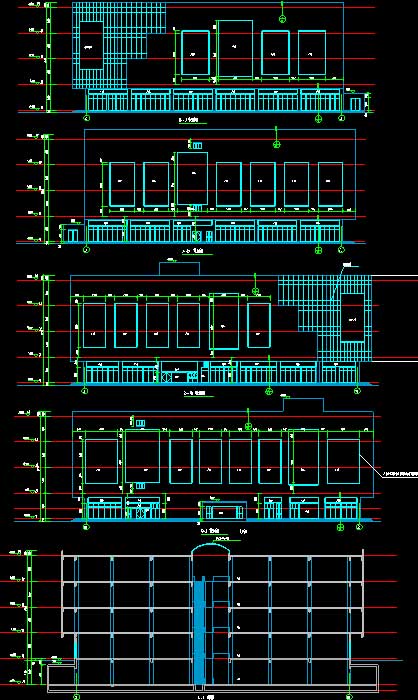

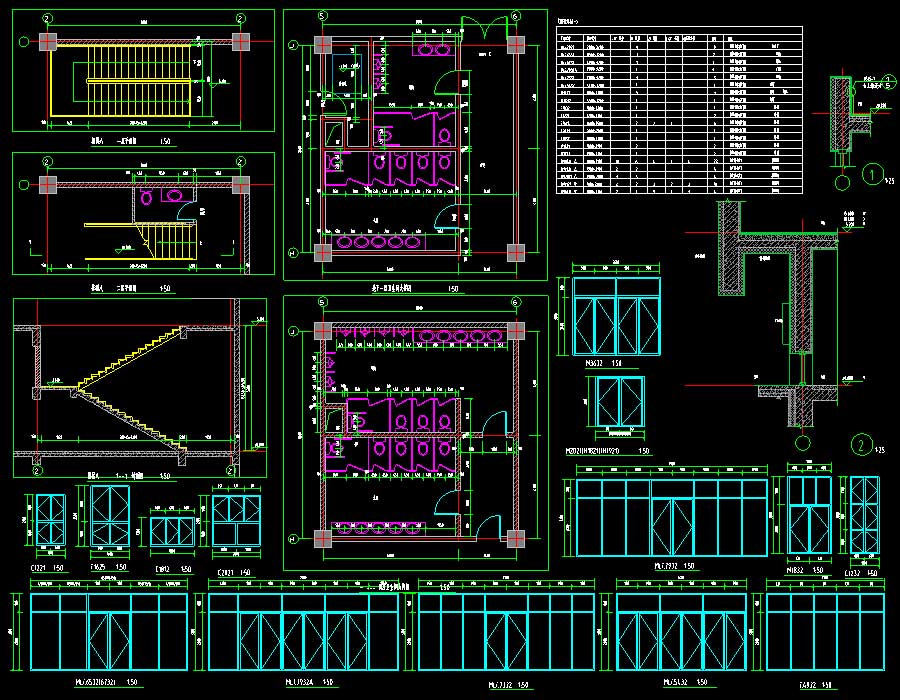

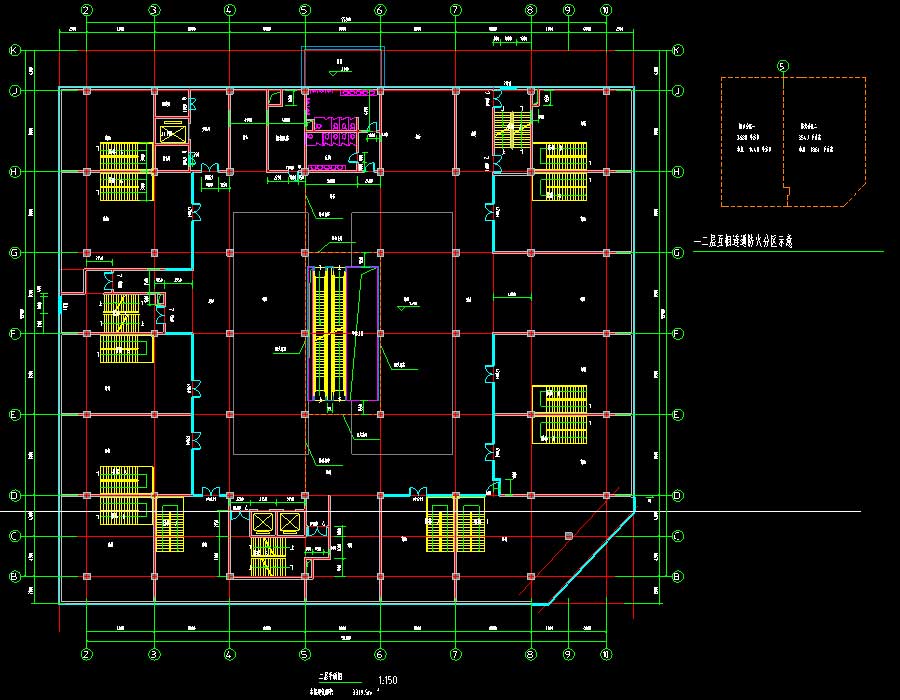

说明:该项目为某地1-5#商铺及一多层商场多专业施工图,抗震设防烈度为7度,主要结构形式为框架结构。1-5#商铺地上层数均为2层,建筑高度为7.95-8.4米,建筑面积为866.4-2133.57平方米;多层商场建筑高度为21.25米,地上层数4层,地下层数为1层,总建筑面积为17206.2平方米。无单独地库部分图纸。图纸内容含:建筑说明,建筑设计节能说明,平面图,立面图,剖面图,楼梯大样,卫生间大样,门窗大样,墙身大样;给排水说明,给排水平面图,喷淋平面图,公厕给排水大样及轴测图,消火栓系统原理图及图例,给水、排水及喷淋系统原理图,集水坑大样图及雨水系统原理图;结构说明,框架柱配筋图,框架梁配筋图,楼板配筋图,楼梯配筋图,基础结构平面图,基础详图,地基梁配筋图,地基筏板配筋图,框架柱配筋表;电气说明,接地竖向系统图,等电位联结平面图,空调机房配电系统图,低压配电系统图,动力系统图,配电系统图,应急照明系统图、电梯控制系统图,配电干线平面图,应急照明平面图,照明平面图,插座平面图,动力平面图,屋顶防雷接地平面图,弱电系统图,弱电平面图,广播监控摄像平面图,消防说明及图例,消防报警联动广播系统图;暖通说明,空调水系统平面图,屋顶风机平面图,空调风系统平面图,空调机房工艺流程图及空调水立管图,采暖平面图,采暖系统图及地暖做法大样等等。专业包括建筑、结构、给排水、电气、采暖通风。
