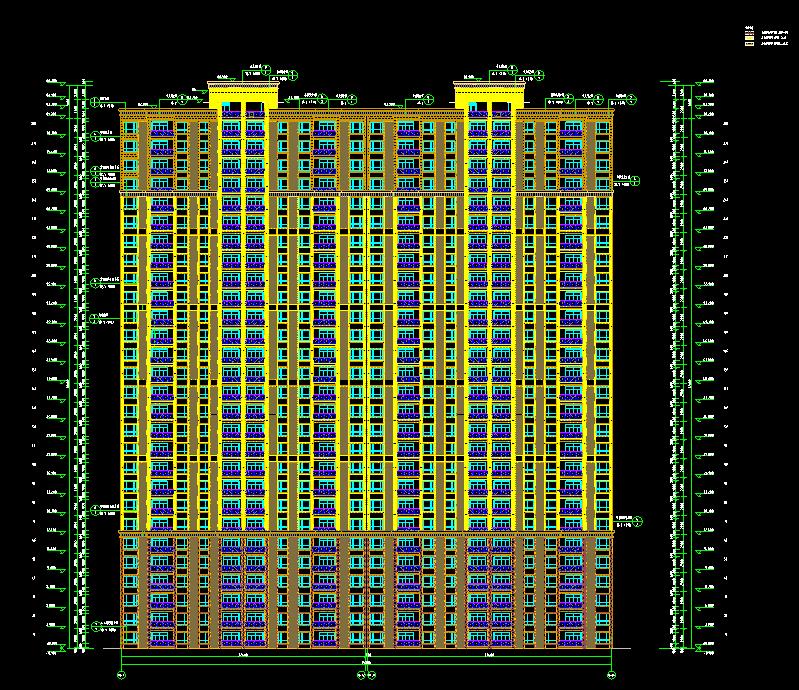

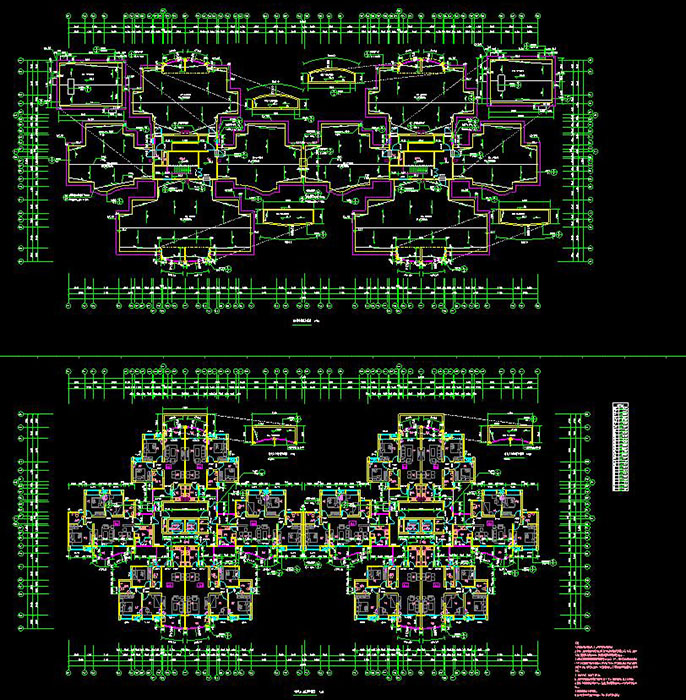

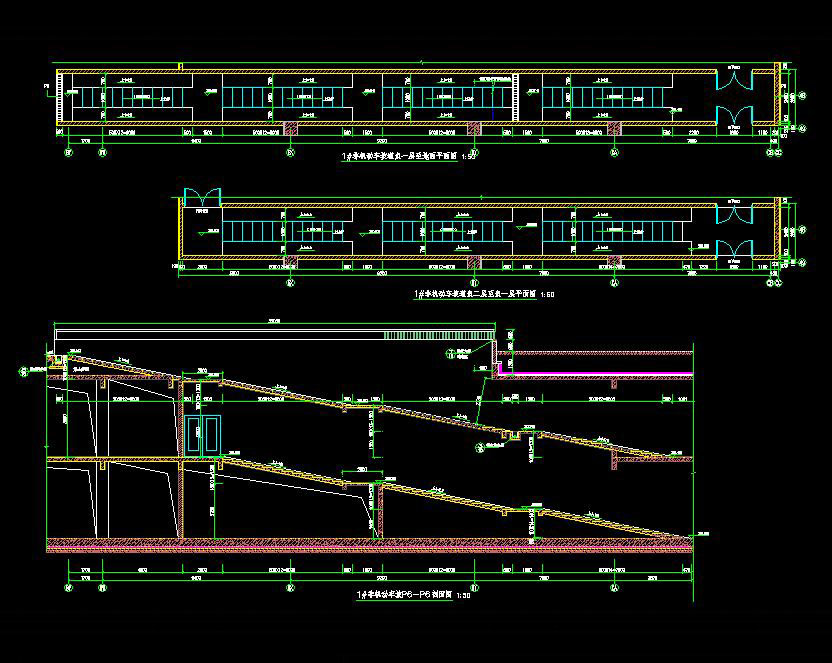

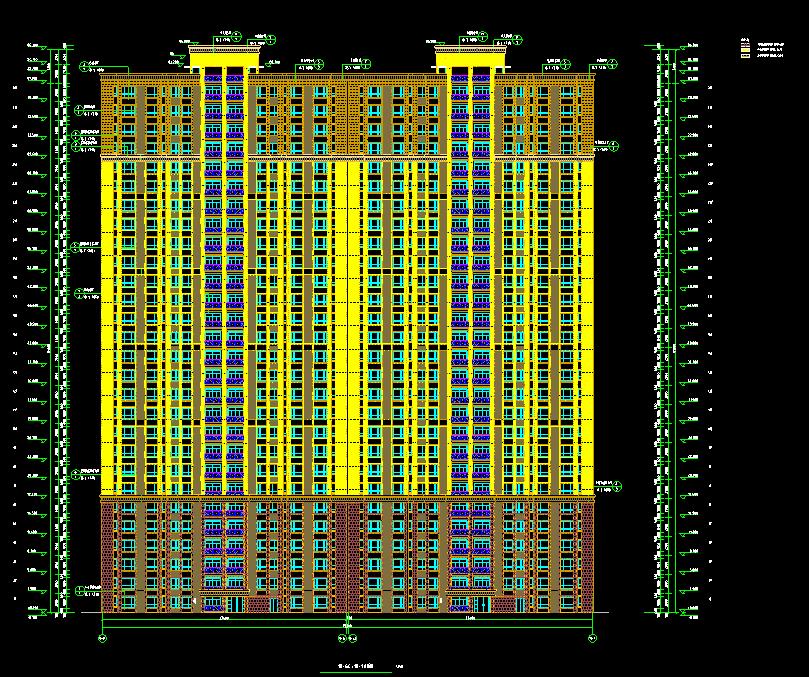

说明：本工程属于现代物流园棚户区改造二期还房A、B区项目中的10号楼，该建筑为一类高层居住建筑，地下2层，地上28层均为住宅，地上部分总面积为33037.28㎡，建筑高度为81.3m，该建筑为现浇钢筋砼剪力墙结构,抗震设防烈度为6度，耐火等级一级。图纸包含：建筑设计说明，建筑装修做法表，通用节点大样图，平立剖面图，标准层大样图，核心筒大样图、电梯间剖面图，楼梯剖面图，门窗表、门窗大样图，风井大样图；地下室设计说明，各层平面图，剖面图，坡道详图，节点大样图等；结构设计总说明，常用大样，基础平面布置图，柱墙平法施工图、大样，梁板平法施工图，结构平面布置图，楼梯屋面、构架层梁平法施工图，楼梯平面剖面及大样图，地下室框架柱、挡土墙平面布置图，结构平面布置图，横向竖向梁平面布置图，汽车坡道大样等；给排水设计说明，主要材料设备表，各层给排水平面图，污水系统原理图，给水系统原理图，空调冷凝水系统原理图，雨水系统原理图，废水系统原理图，消火栓系统原理图，标准层住宅给排水大样图，水表井大样图，排水大样图及系统图，标准层各户型给排水系统图，地下室消防泵房大样图及系统图，地下室生活泵房大样图及系统图，集水坑大样图等；暖通设计说明，各层通风平面图，正压送风系统图、原理图，风机安装大样图等；电气设计说明，主要材料表，各层干线、照明、插座、弱电平面图，防雷接地及航空照明平面图，配电干线系统图，火灾自动报警系统图，弱电系统图，配电系统图，地下室火灾报警平面图，防火分区示意图，高低压配电系统图等等
