建标库图纸模型 > 多类专业 > 住宅 > 多栋高层住宅楼多专业施工图3716160918
<< 返回列表
多栋高层住宅楼多专业施工图3716160918文件大小:231.57M推荐人:馒头图纸张数:324张所属分类:多类专业所含专业:建筑、结构、给排水、电气
分 享
下  载
建筑面积:11501.7,10807.15,9286.9,9878.44,9820.97,9820.97,9608.96,9641.05,21886.77,21893.72,2234.72㎡地上层数:28,28,24,24,24,24,24,24,28,28,4层建筑高度:88.5,86.4,74.4,74.4,76.5,76.5,74.4,74.4,86.4,86.4,16.8m地下层数:1层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2014建筑风格:现代效果图:无

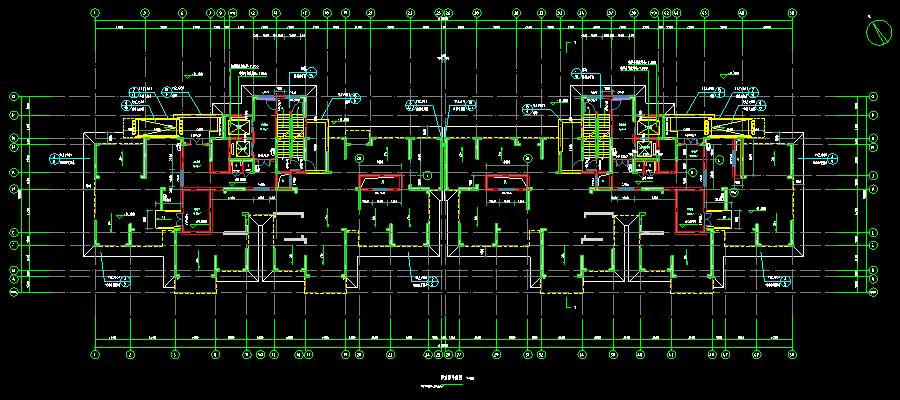

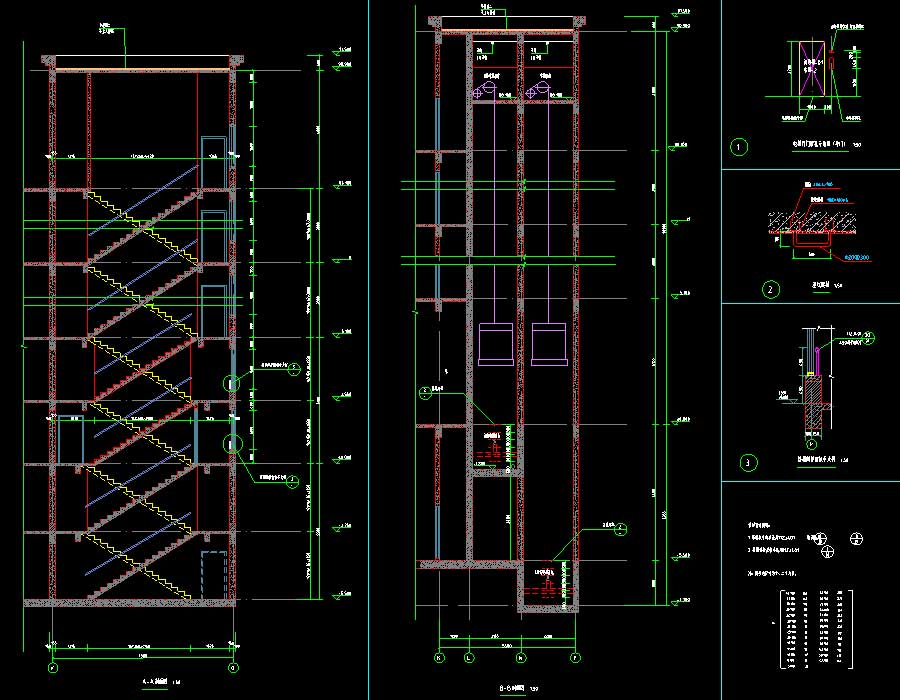

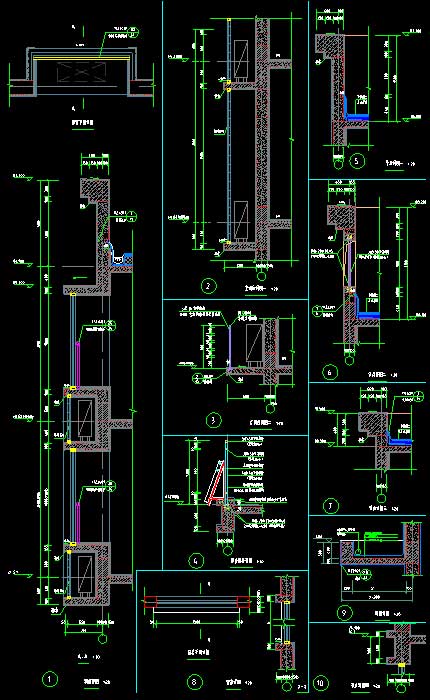

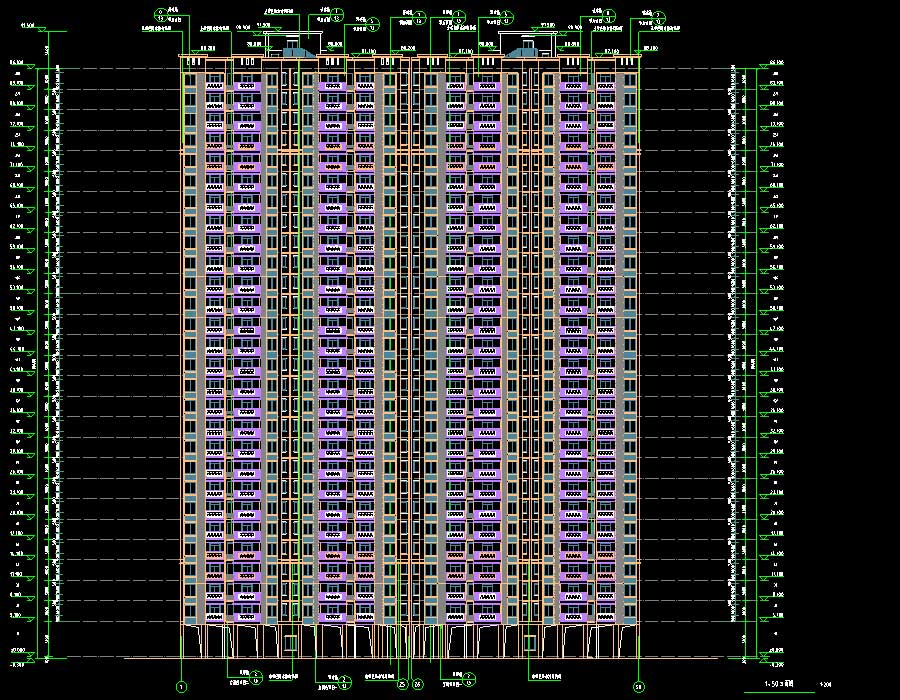

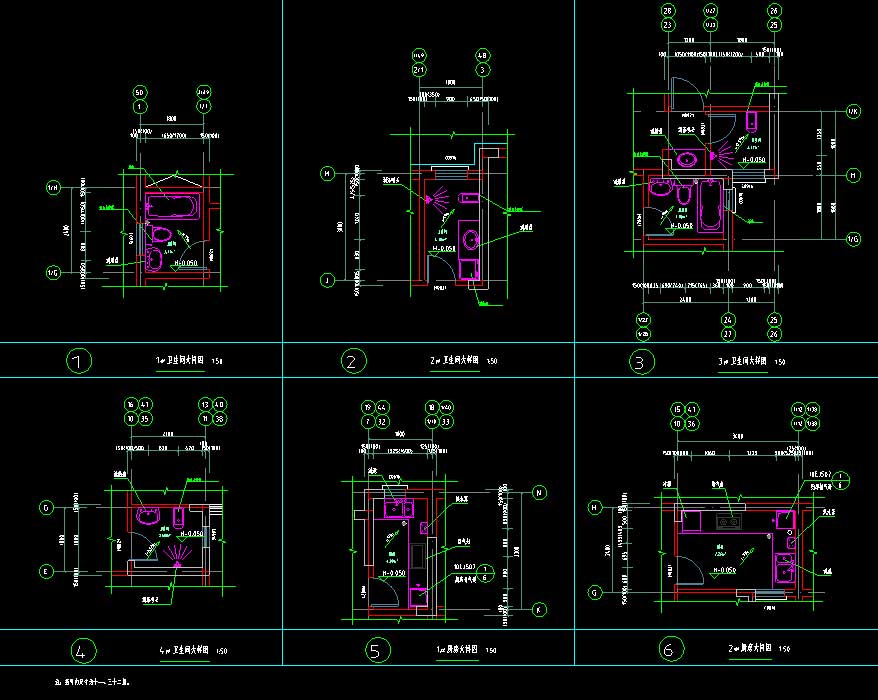

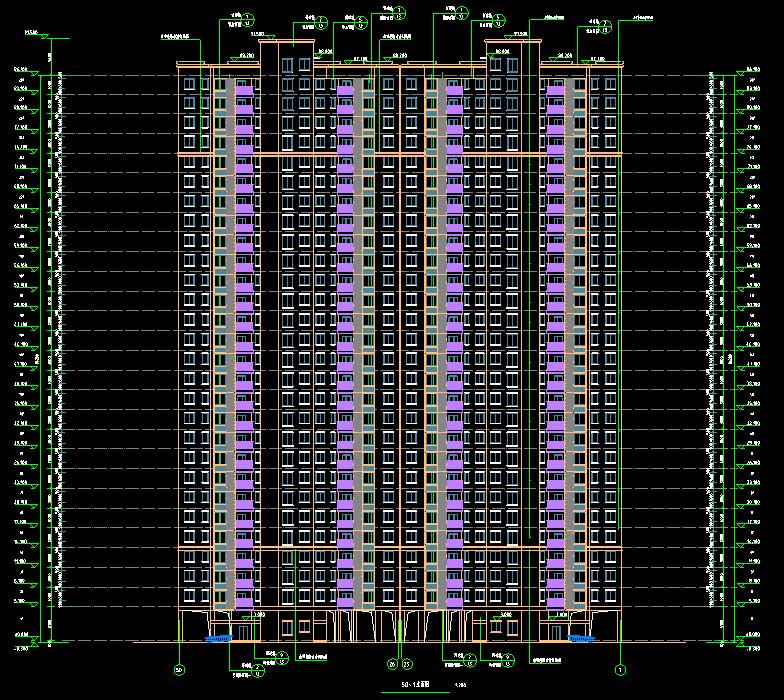

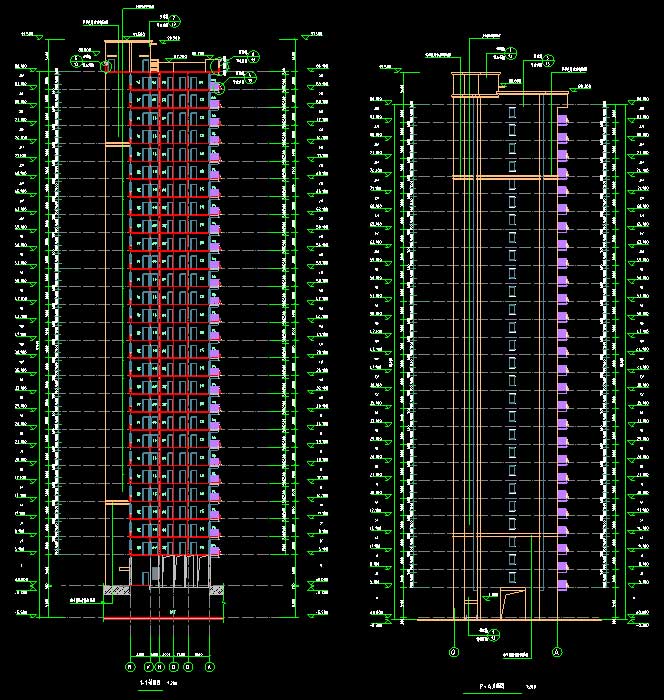

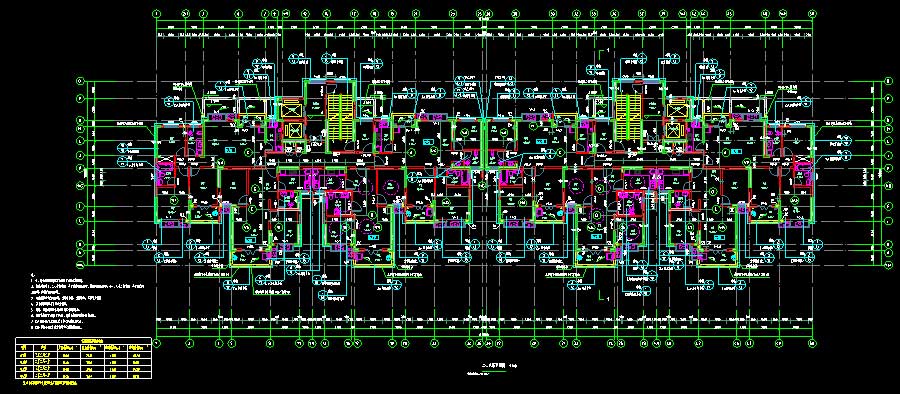

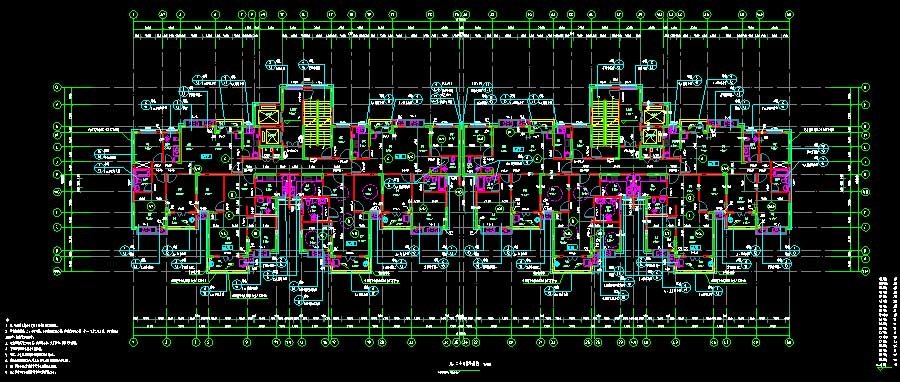

说明:该项目为某小区10-19#高层住宅楼多专业施工图,包括一商业楼及地下室,抗震设防烈度为6度。其中,商业楼建筑高度为16.8米,地上层数4层,总建筑面积为2234.72平方米;12-17#楼地上层数均为24层,12#楼地下层数为1层,建筑高度为74.4-76.5米,建筑面积为9286.9-9878.44平方米;10、11、18、19#楼地上层数均为28层,11#楼地下层数为1层,建筑高度为88.5-86.4米,建筑面积为10807.15-21893.72平方米;地下室为地下1层,建筑面积为32008.71平方米。图纸内容含:建筑说明,节能设计说明,总平面图,平面图,立面图,剖面图,厨房、卫生间大样图,阳台大样图,墙身及节点大样图,核心筒大样图,车道平面图,门窗表、门窗大样图;给排水说明,平面图,给排水及消防系统原理图,阳台挂壁式太阳能热水器大样图,消火栓系统原理图,喷淋系统原理图,生活加压系统原理图,消防水池进出水大样图,潜污泵排水系统原理图,卫生间大样及给排水支管图;结构说明,桩定位平面布置图,钻孔灌注桩设计说明,承台平面布置图,承台大样图,地下室底板结构平面图,剪力墙定位图,剪力墙详图,墙、柱定位图及配筋图,梁结构平法施工图,板结构平法施工图,楼梯大样图,配筋平面图;电气说明,干线系统图,配电系统图,弱电系统图,消防设计说明,消防系统图,电力平面图,照明平面图,屋顶层防雷平面图,消防平面图,弱电消防平面图,基础接地平面图等等。专业包括建筑、结构、给排水、电气。
