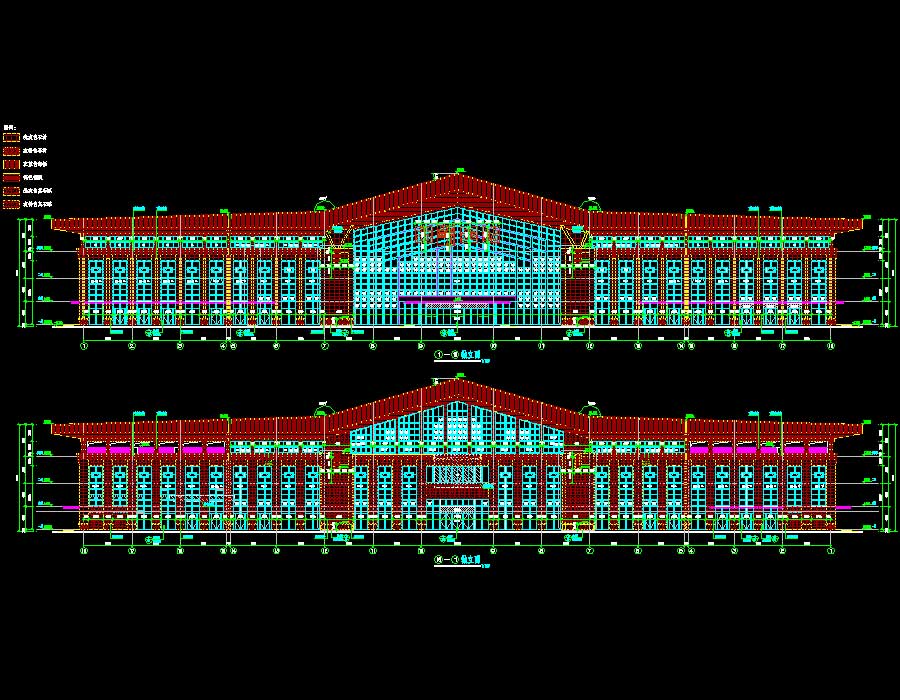

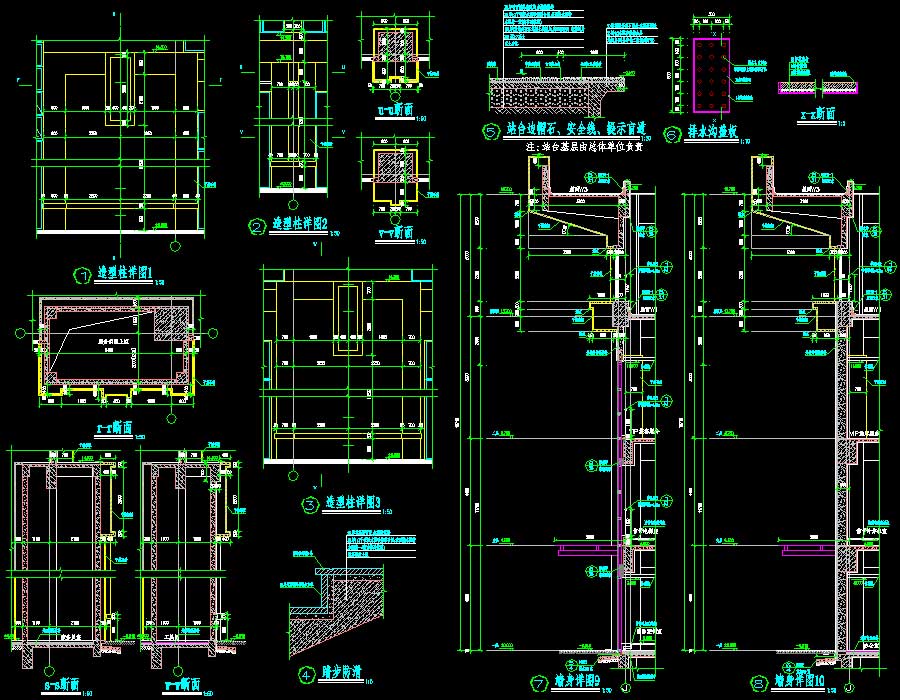

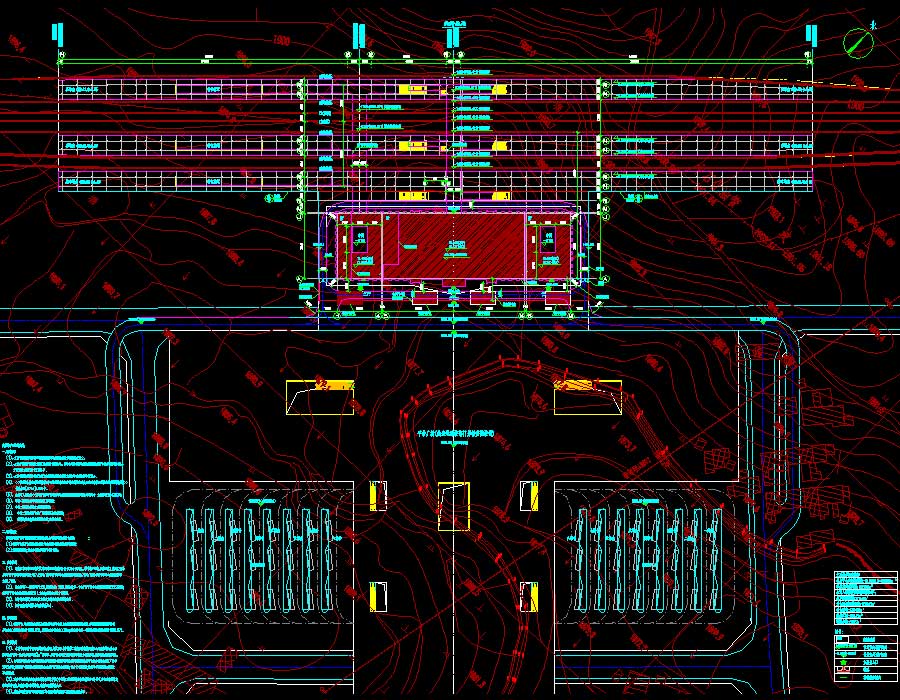

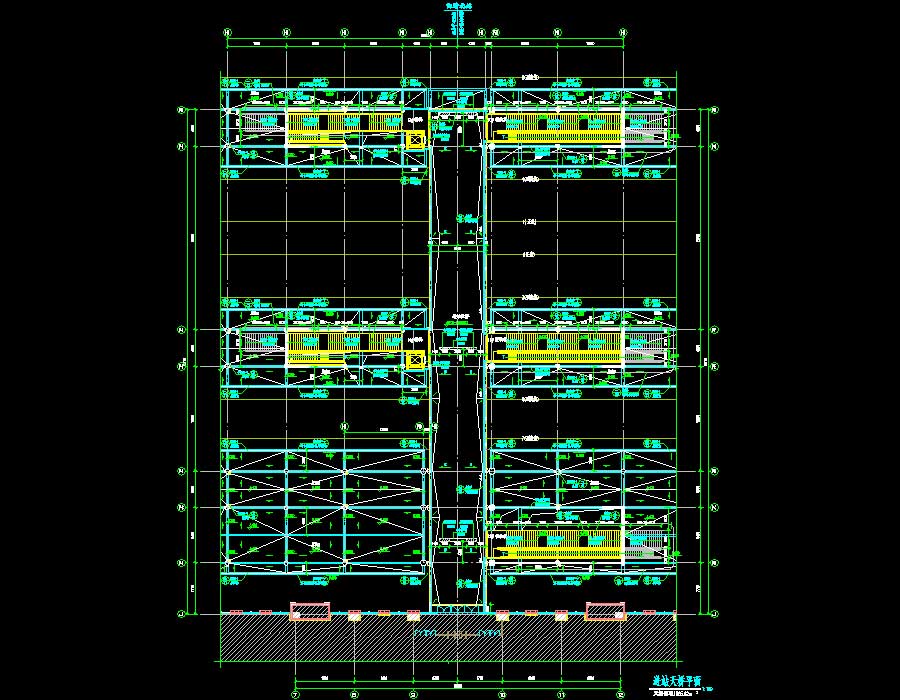

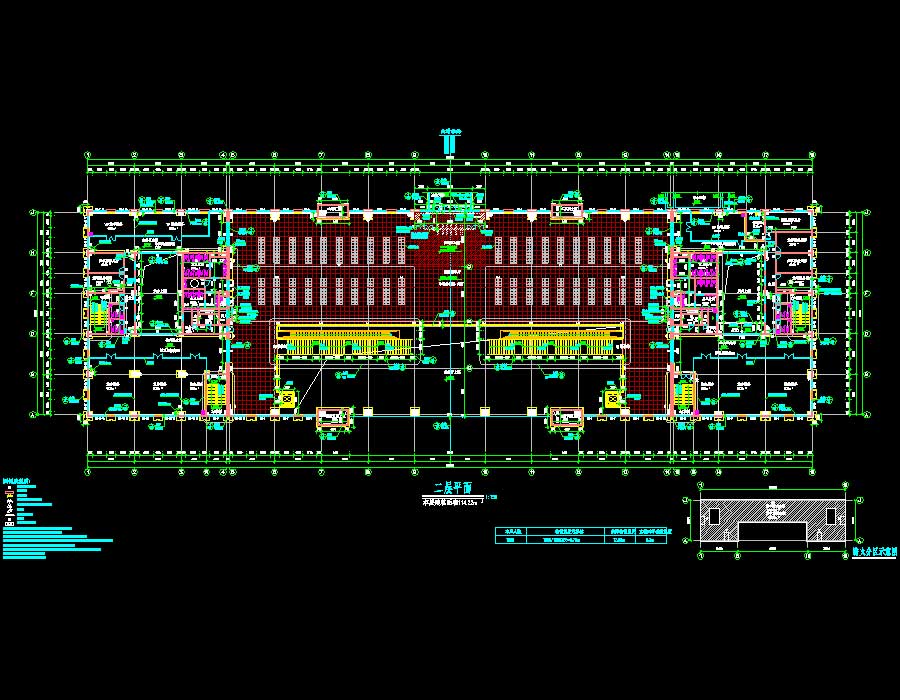

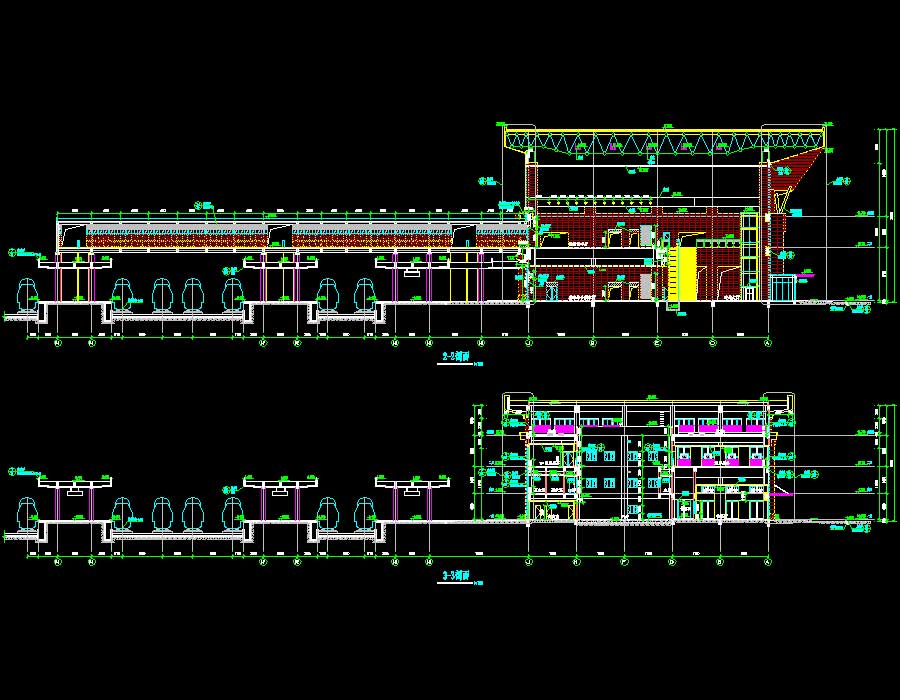

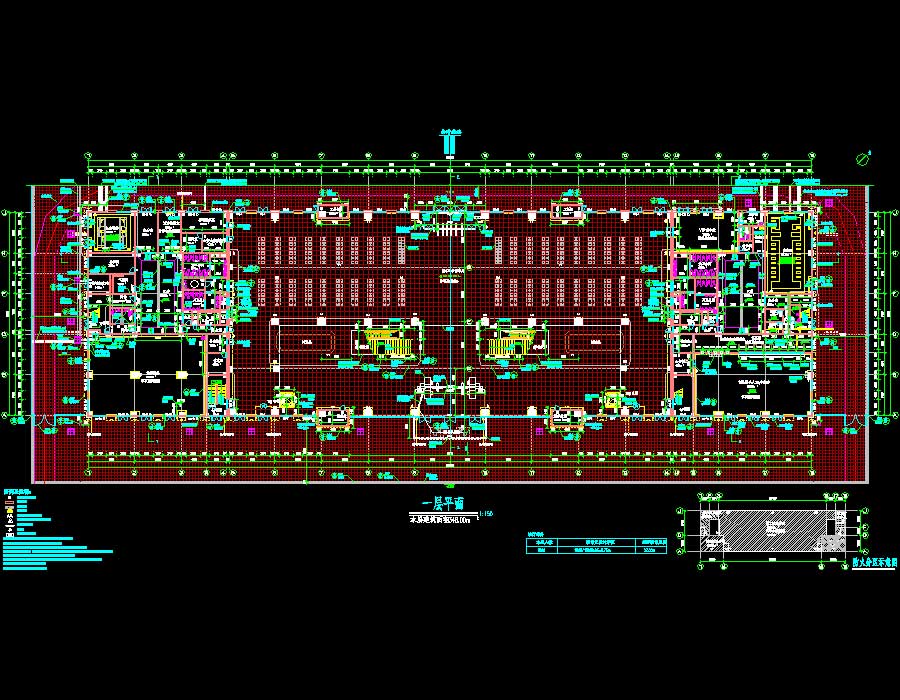

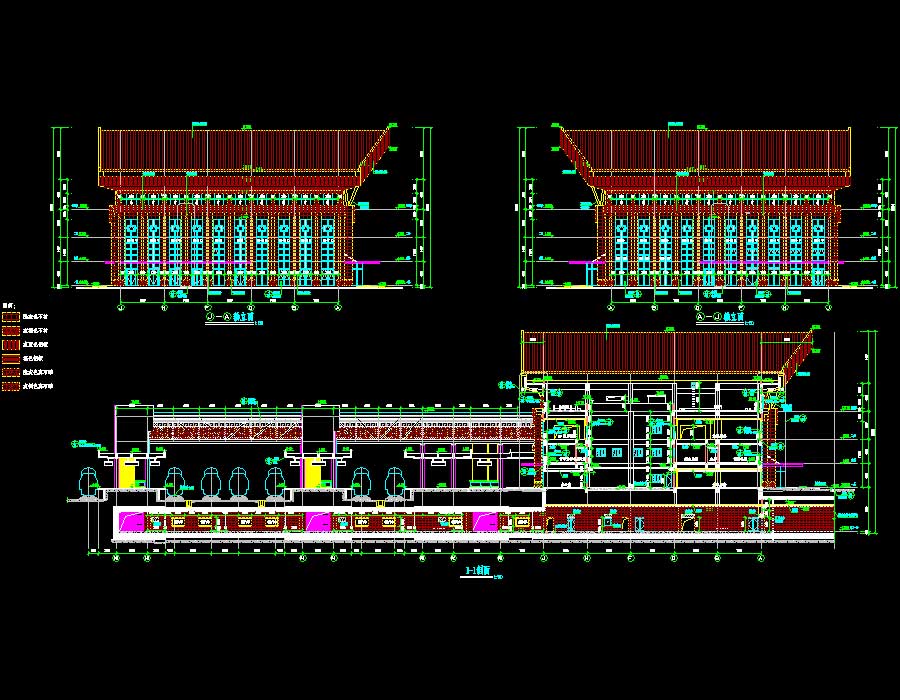

说明：该项目为某铁路客运专线多个站房全专业施工图，站房形式分别为：线侧平式中间站、线侧上式站房、线侧下式站房，站台总建筑面积分别为11926.97、3499.4、3499平方米，建筑层数及高度分别为：地下局部1层，地上2层（局部夹层），站房建筑高度：混凝土屋面部分建筑高度14米，网架屋面檐口高度20.937米，站房最高点高度28.6米；主体1层，局部2层，高14.8米；主体1层，局部2层，高15米；站房结构形式：钢筋混凝土框架结构，站房两侧为钢筋混凝土屋面，候车厅屋面为铝镁锰金属屋面；站房主体结构为钢网架结构；站房主体结构为混凝土框架结构。图纸内容含：建筑专业，总平面图、施工图建筑设计总说明、室内装修表、建筑做法明细表、室外工程做法表、出站地道站台层平面图、地下一层（出站地道）平面图、地上层平面图、立面图、剖面图、站台层平面、剖面、站台层铺装平面、剖面、站台雨棚层平面、进站天桥平面、进站天桥顶棚平面、门窗表、门窗立面分格、卫生间放大平面、楼梯详图、扶梯详图、墙身详图、节点详图、变电所放大图、电梯远动站放大图、售票窗口大样、水泵房大样图立面放大图、防火分区示意图；结构专业，结构设计总说明、墙柱平面定位图、框架柱平面定位图、结构平面、梁平法施工图、预埋件布置平面、梁配筋平面、屋面构架层结构平面、屋面构架层梁配筋平面、屋面构架层预埋件布置平面、站房钻孔灌注桩平面布置图、承台平面布置图、承台大样图、局部地下室底板结构平面图、网架屋面檩条平面布置图、网架马道平面图、屋面网架分块吊装示意、板配筋平面、信号设备房屋室内法拉第笼图及设计说明、室内接地汇集线及等电位连接图、通信机械室法拉第笼图及设计说明、屏蔽钢筋网连接大样、屋面避雷带的支撑、引下线平面布置图、楼梯详图、站房地质和基础关系剖面示意、站房门口钢雨篷、站房网架设计说明上弦杆编号图、屋面网架平面图、剖面图、下弦杆编号图、腹杆编号图、网架钢管空心球材料表等等及站棚结构施工图、电气、给排水、暖通专业施工图、管线综合、基坑、金属屋面、静态标识、幕墙、装饰、通信、信息工程施工图及计算书等。
