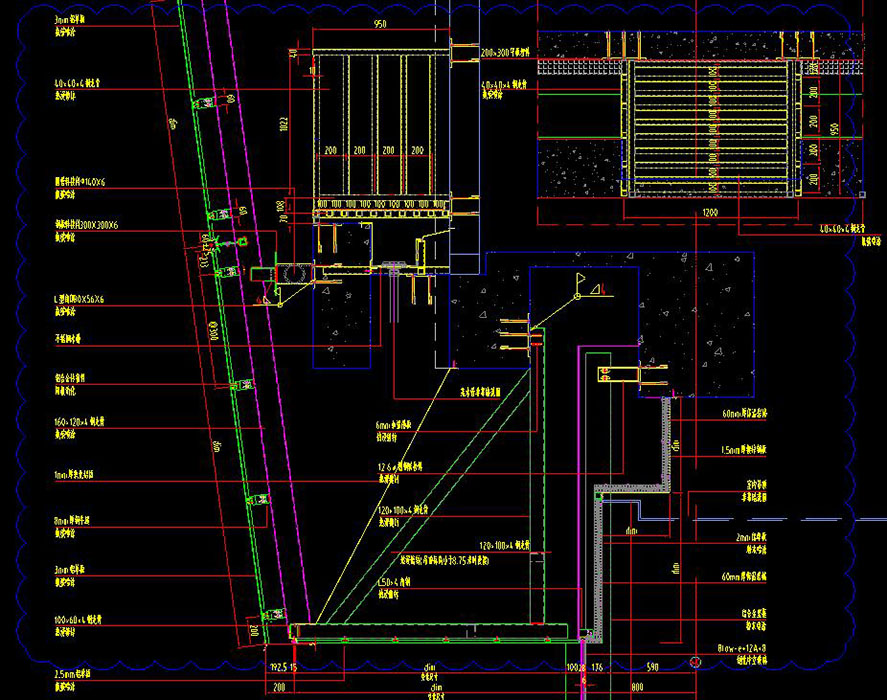

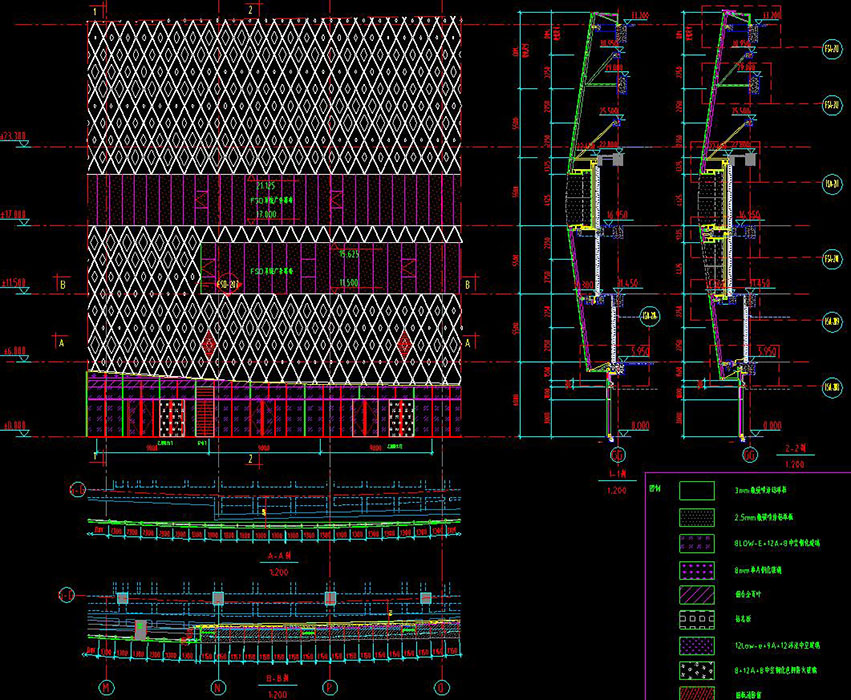

说明:本项目建筑高度38.3m,属于人员密集型公共建筑,幕墙总面积31800平方米,其中铝板幕墙约为16000平方米、玻璃幕墙约为9300平方米、直立锁边金属屋面板幕墙面积约为4200平方米,其余幕墙面积约为2300平方米。图纸包含:建筑设计说明,材料表,立面图,立面索引图,各层平面图,机房层平面图,铝板吊顶平面图调整,五层吊顶平面图,金属屋面分格图,檩条布置分格图,雨篷龙骨布置图,蜘蛛人平面布置图,立面避雷点布置图,金属屋面避雷分格图,大样节点图,系统百叶龙骨布置图,金属屋面避雷件节点,冷却塔位置幕墙大样图,避雷节点图,结构天窗,西部炮楼结构施工图等
